轻量化镂空式Ge安装支架结构设计

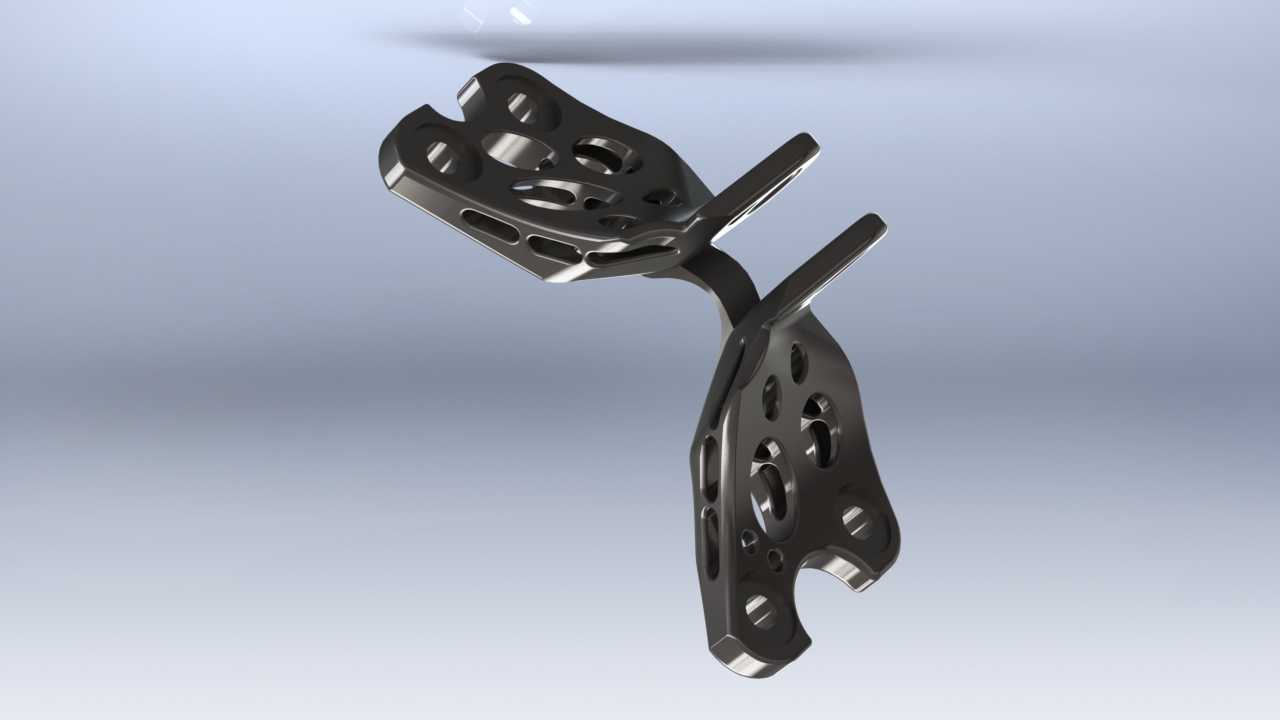

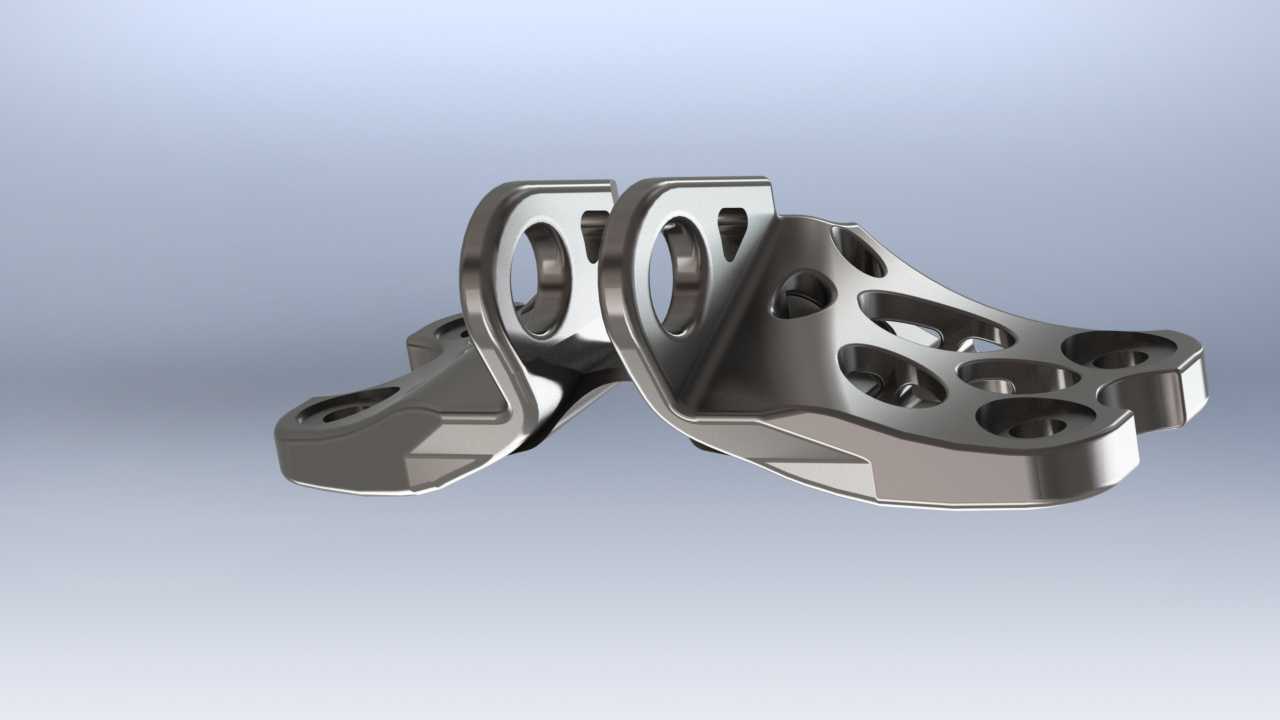

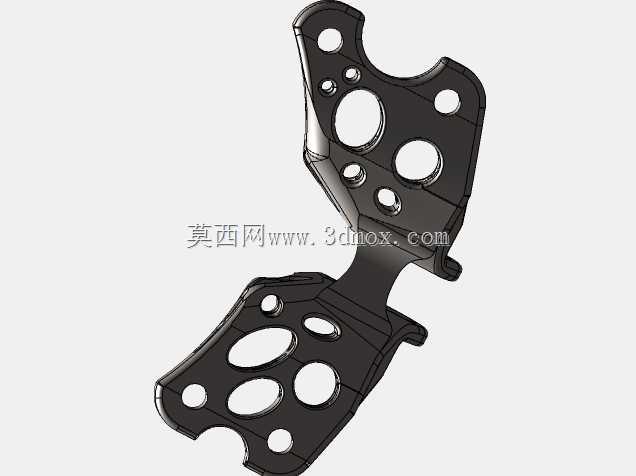

这类支架多用于需要兼顾安装定位精度与自重控制的机械装配场景，常见于动力总成周边辅件固定、工业设备外置功能模块挂载等位置，核心作用是为被支撑部件提供稳定的安装基准，同时抵消设备运行过程中产生的振动载荷，避免连接部位出现应力集中导致的疲劳失效。从结构设计逻辑来看，这款支架采用了对称式双安装位布局，两侧带孔的耳板结构用于与基体端完成螺栓紧固，中部的异形承托面完全贴合被支撑部件的外形轮廓，保证装配后无多余装配间隙，减少运行过程中的相对窜动。设计过程中优先做了拓扑优化处理，在非主要承力的区域做了多组异形镂空挖槽，在保证整体结构刚度满足载荷要求的前提下，尽可能去除冗余材料，最终实现了超七成的减重幅度，经过载荷模拟验证，最大应力值处于材料许用应力范围内，完全满足长期使用的强度要求。从安装边界来看，支架两端的安装孔位同轴度公差控制在合理区间，安装面做了铣平处理，保证装配时的贴合度，中部承托区域的轮廓倒角做了圆滑过渡，避免应力在棱角位置集中，整体外形没有突出的尖锐结构，不会对周边布线或者相邻部件造成干涉。实际选型使用时，需要注意匹配对应安装孔距的基体位置，确认被支撑部件的固定点位与支架承托面的孔位对齐，螺栓紧固时按照对角顺序逐步拧紧，避免单侧受力导致支架出现轻微形变影响装配精度。这类镂空轻量化支架相比传统实心铸造成型的支架，自重更轻，对于对整体重量有严格要求的设备场景适配性更强，同时镂空结构也能提升设备运行过程中的散热效率，避免被支撑部件的热量在支架位置堆积传导，影响周边敏感元件的工作稳定性。结构上的加强筋沿着主要受力路径分布，没有多余的冗余结构，在承受垂直方向载荷与侧向冲击载荷时，力的传导路径顺畅，不会出现局部应力过高的问题，表面的处理工艺也能适配多数工业场景的防腐蚀要求，长期在常规工业环境下使用不会出现过早的锈蚀失效问题。
