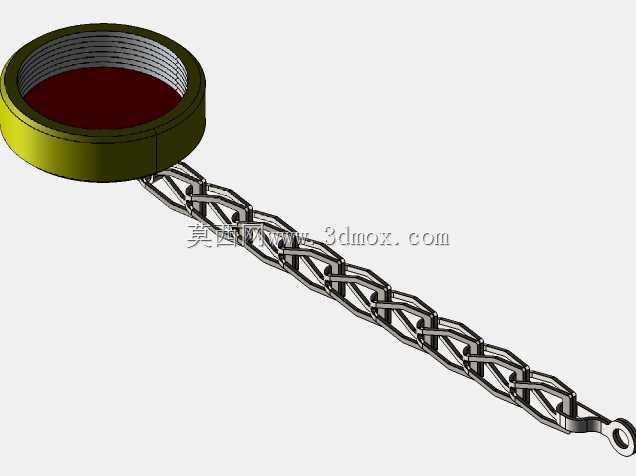

带防滑链条的内螺纹连接金属防尘盖结构

这款带链防尘盖主要应用在液压管路、气动回路、工业流体输送端口的外露内螺纹接口防护场景，日常设备运维中，外露的内螺纹接口如果长期暴露在车间粉尘、切削液飞溅、户外雨水侵蚀的环境里，很容易出现螺纹锈蚀、杂物进入管路造成阀件卡堵的问题，这类带防脱链的防尘盖就是针对这类痛点设计的防护零件。从结构设计来看，盖体采用带内螺纹的回转结构，外壳尺寸适配24规格的外螺纹接头，拧紧后可以完全包覆接口端面与外露螺纹段，盖体内侧预留了密封垫安装槽，可配套橡胶密封垫实现端面密封，避免液态杂质顺着螺纹缝隙渗入接口内部。配套的防脱链采用交错链节的镂空结构，单节链节通过销轴铰接，弯折灵活且抗拉强度足够，链条一端与盖体侧壁的连接柱铆接固定，另一端带挂装孔，可固定在接头附近的机架或者管路卡箍上，完全避免了防尘盖拆卸后随手放置导致的遗失问题，在批量设备运维、野外管路检修场景下，这种防丢设计能大幅减少配件缺失带来的防护失效问题。设计过程中重点考量了安装边界的适配性，盖体的外圆滚花做了加宽处理，即使操作人员戴劳保手套也能顺利拧动，不需要额外借助扳手，盖体侧壁的链条连接点做了下沉式设计，避免盖体拧紧过程中链条与接头周边的管路、支架发生干涉，链条的总长度经过适配，既保证盖体拧下后有足够的操作空间对接管路，又不会因为链条过长晃荡勾挂周边的设备部件。盖体端面做了加厚处理，即使受到轻微的外力磕碰也不会出现变形，保证螺纹配合的精度不会因为外力冲击失效，链节的铰接间隙控制在合理范围，既保证转动灵活性，又不会因为间隙过大出现链节松脱的问题，整体结构没有冗余设计，所有尺寸都围绕接口防护的实际使用需求设定，可直接适配同规格的标准内螺纹接口，不需要额外做结构修改，在工程机械、液压站、工业气动设备的管路防护场景中都能直接选用。
