日本JAXA M-V固体混合火箭结构设计

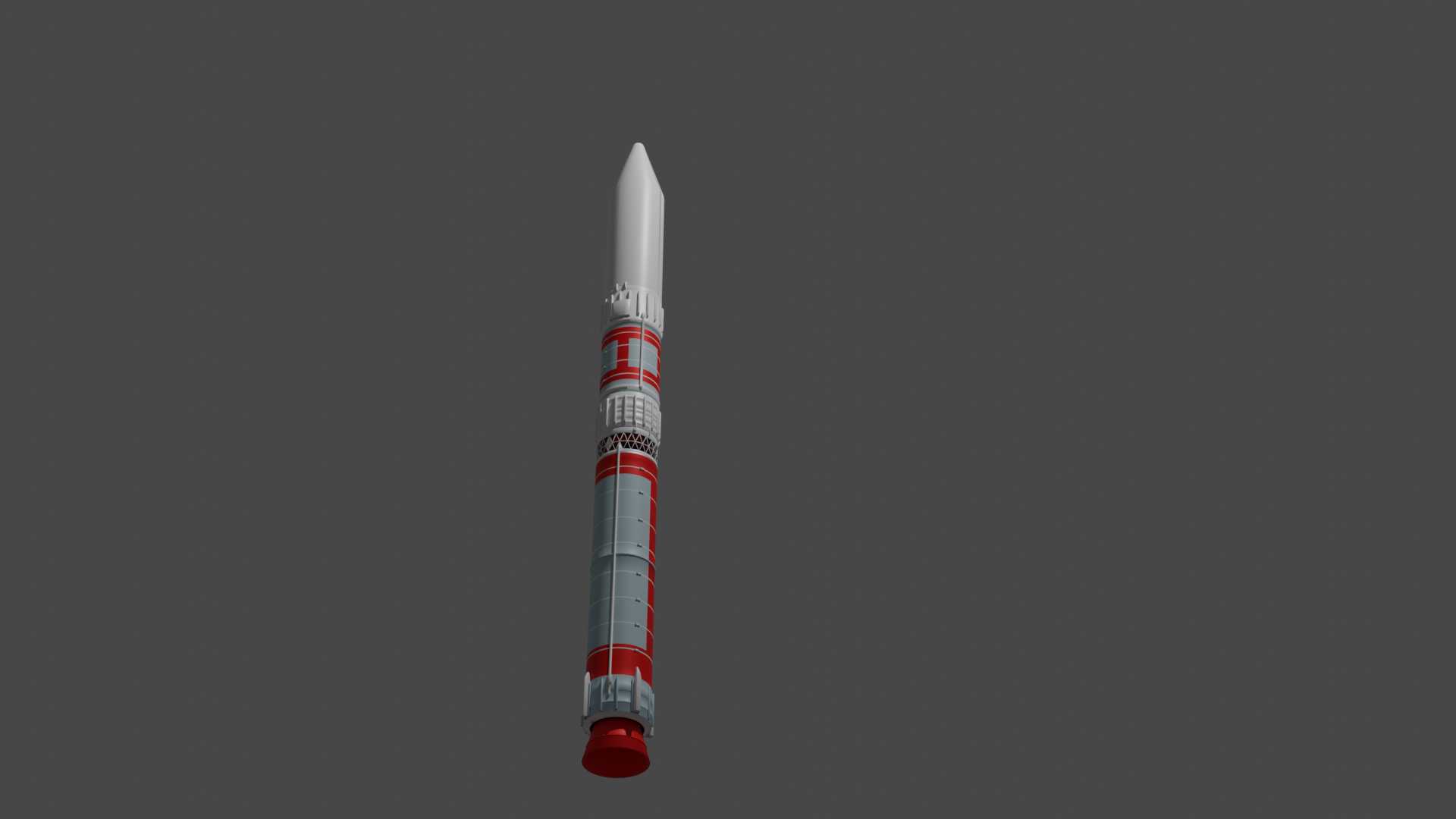

在航天运载领域，固体运载火箭凭借结构简单、发射准备周期短、储存维护便捷的特性，在小载荷快速发射、应急补网任务中占据不可替代的位置，本次呈现的M-V早期变体运载器结构，正是针对近地轨道小卫星发射场景开发的固体动力运载方案。该运载器采用三级固体发动机串联加头部整流罩的总体布局，三级动力段均采用固体推进剂装药设计，省去了液体火箭复杂的推进剂输送管路、涡轮泵组及贮箱增压系统，整体结构集成度更高，发射前无需进行推进剂加注作业，可大幅压缩发射场准备时间，适配快速响应的航天发射需求。从结构设计逻辑来看，三级动力段采用模块化分段设计思路，每一级固体发动机都具备独立的壳体、装药、喷管及级间分离结构，各级之间通过爆炸螺栓连接结构实现可靠连接与分离，级间段预留了分离装置安装边界与控制线路走线路径，可保证分离过程中各级结构不会发生干涉碰撞。头部整流罩采用流线型锥柱结合外形，在大气层内飞行阶段可有效降低气动阻力，同时为整流罩内部搭载的有效载荷提供良好的力学环境保护，避免载荷承受过大的气动加热与气动载荷，整流罩与末级发动机之间设置横向分离机构，当运载器飞出稠密大气层后即可完成整流罩抛离，降低后续飞行段的结构重量。整体外形沿纵轴对称设计，箭体直径沿轴向保持统一尺寸，仅各级发动机的喷管出口段根据推力需求做了适配性的尺寸调整，箭体外表面的红色标识带为级间段位置标识，可在总装过程中辅助操作人员快速定位各级对接位置，同时也可在飞行测试过程中为光学跟踪设备提供清晰的视觉参考基准。在安装边界设计上，各级发动机的对接端面采用统一的连接法兰接口，法兰上的连接孔位采用等圆周分布设计，具备良好的装配互换性，可降低总装过程中的对位难度；箭体侧壁预留了遥测设备、姿控喷管的安装接口，接口位置均做了局部结构加强，可承受设备安装及飞行过程中的载荷冲击。该结构方案在设计过程中充分考虑了固体火箭的力学传递特性，各级发动机壳体既是推进剂的贮存容器，也是箭体主承力结构，轴向推力沿箭体壳体均匀传递，避免了局部应力集中问题，同时级间分离面的位置选择经过多轮气动与结构仿真验证，可保证分离过程中箭体姿态稳定，不会出现分离冲击过大导致的箭体姿态失稳问题。这类固体运载火箭的结构设计思路，也可为小型商业运载火箭的开发提供参考，其模块化的分段设计、高集成度的结构布局，能够有效降低研制成本，缩短研制周期，适配当前商业航天快速迭代、快速发射的应用需求。
