工业传动用标准滚子链传动总成结构设计

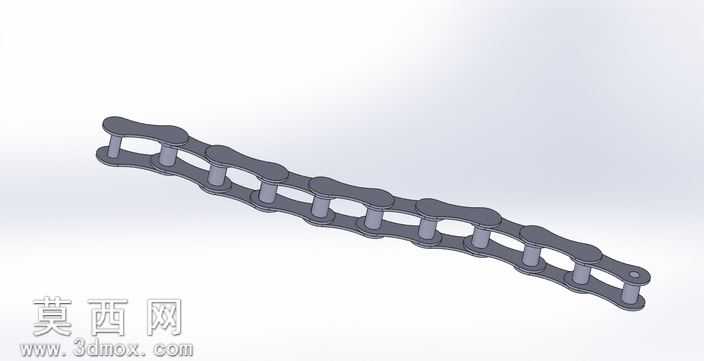

本作品为工业传动场景使用的标准滚子链传动总成三维建模成果，建模过程严格遵循机械设计手册中滚子链的标准尺寸规范，在SolidWorks软件中完成全参数化建模流程，确保各零部件尺寸匹配度符合实际生产装配要求。建模初期先梳理链传动总成的组成逻辑，将整体结构拆分为外链板、内链板、销轴、套筒、滚子五个核心组成零件，针对每个零件单独建立建模基准，采用草图绘制、特征拉伸、圆角过渡等基础建模命令完成单个零件的三维构建，其中链板部分根据标准链条的受力特性设计了符合等强度要求的8字形轮廓，对链板与销轴配合的孔位添加了同轴度配合的设计基准，保证后续装配的精度要求。完成单个零件建模后进入装配环境，按照实际链条的装配顺序完成零件配合：首先将套筒与内链板采用过盈配合约束固定，将滚子套装在套筒外侧保留转动自由度，再将销轴穿过外链板与套筒内孔，两端与外链板采用过盈配合固定，完成单个链节的装配后，通过阵列配合与角度约束依次连接多个链节，还原链条可灵活弯折的传动特性，整体装配完成后添加全局干涉检查，确认各活动部件在弯折过程中无干涉卡滞问题。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：链板部分赋予调质合金钢材质，添加表面发黑处理的哑光深灰金属质感，调整金属粗糙度参数模拟实际工业链条的表面纹理；销轴、套筒、滚子部分赋予高碳轴承钢材质，添加轻微的金属反光效果，区分不同零件的材质差异；渲染阶段采用柔和的工作室环境光，添加多角度辅助光源消除模型暗部阴影，调整渲染参数输出清晰的结构展示图，直观呈现链条各部件的连接关系与整体形态。设计过程中重点还原链传动的核心结构特性，保证相邻链节可绕销轴灵活转动，整体链条可适配链轮完成啮合传动，各零件的尺寸比例严格参照标准传动链条的参数设定，既保证了模型的外观还原度，也保留了结构的可编辑性，可直接用于链传动系统的装配模拟、运动仿真演示，也可作为机械设计教学中链传动结构的展示素材，帮助学习者直观理解滚子链的内部构造与装配逻辑。
