多层网带式热风循环烘干设备结构

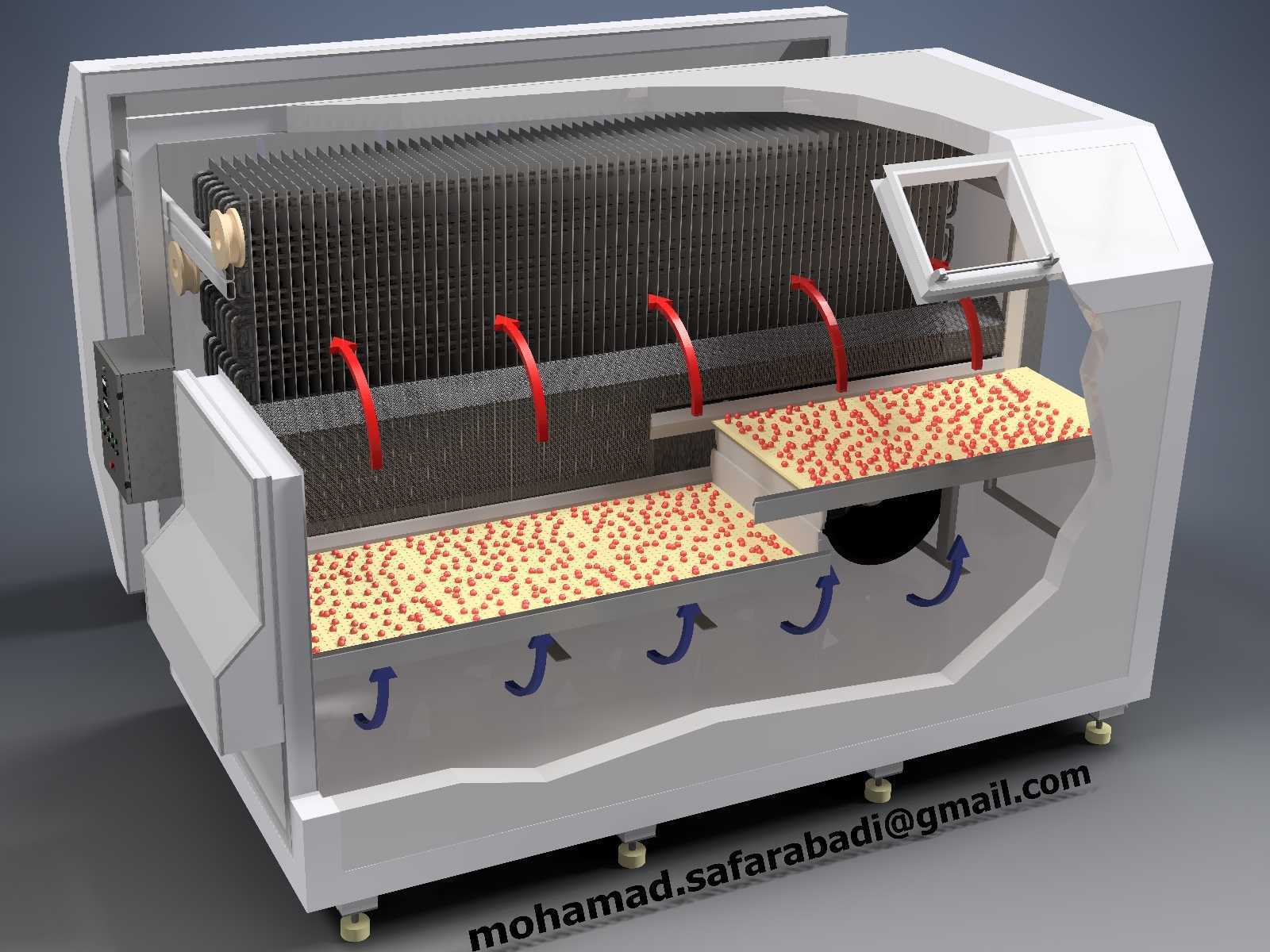

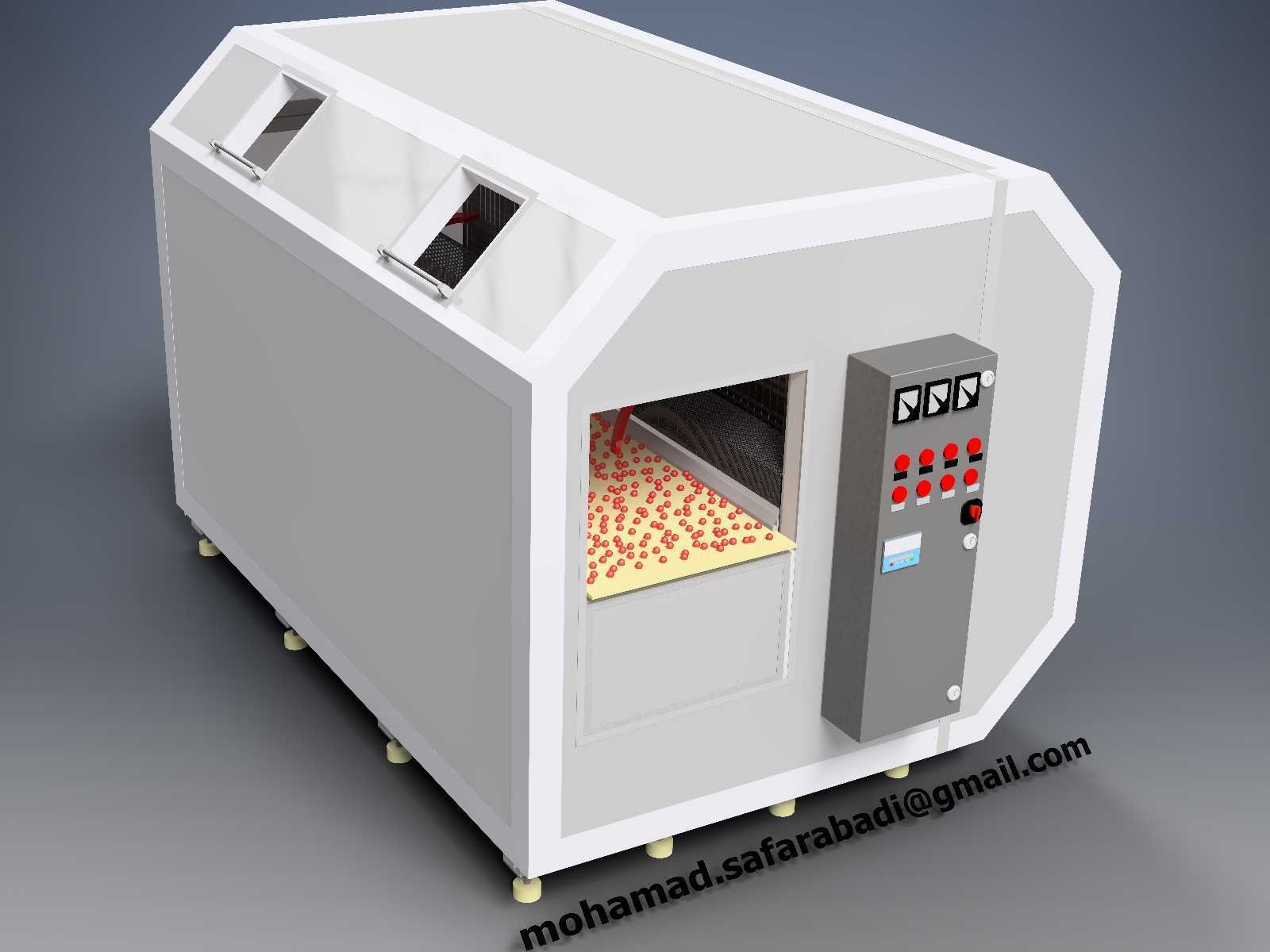

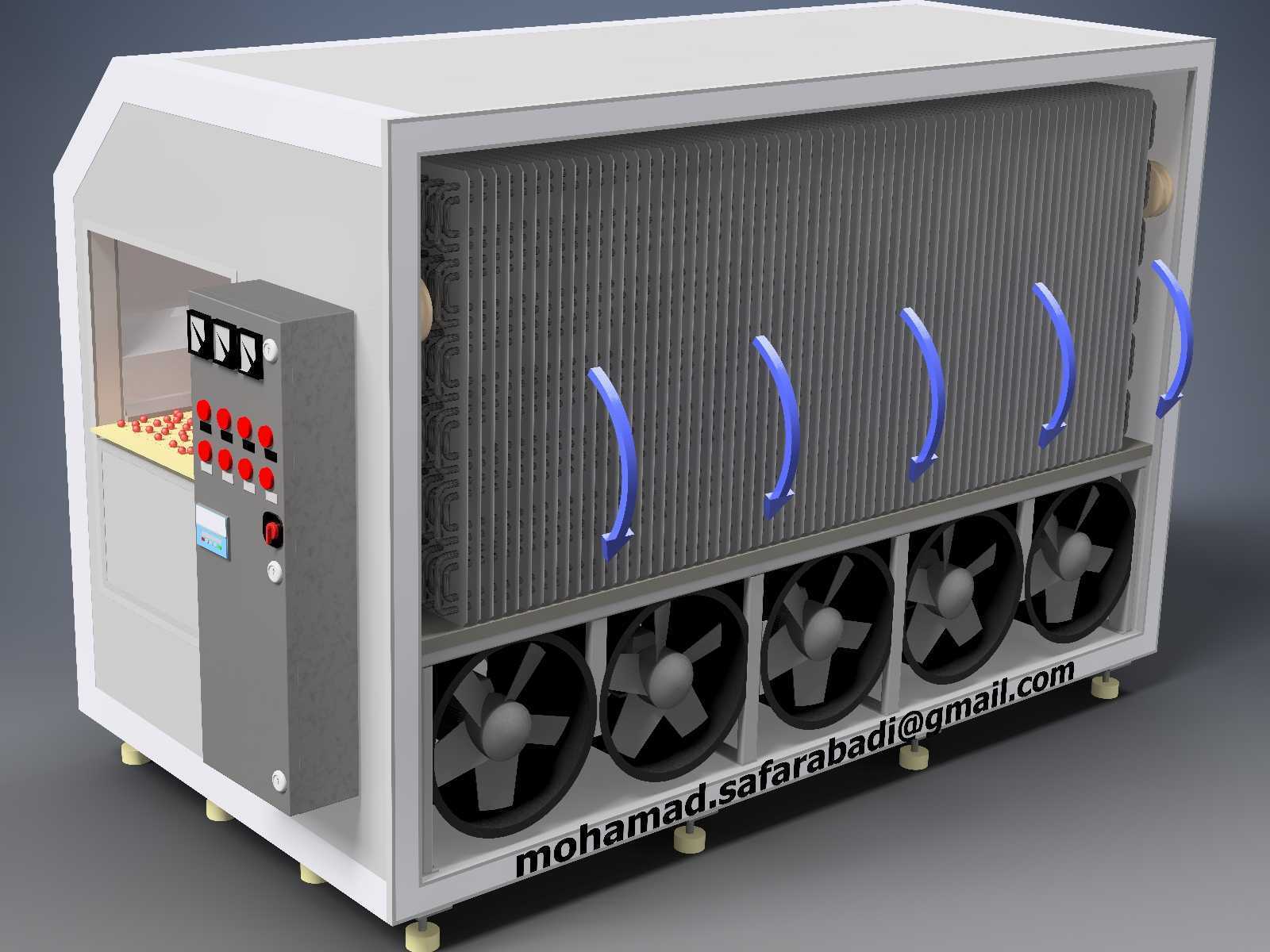

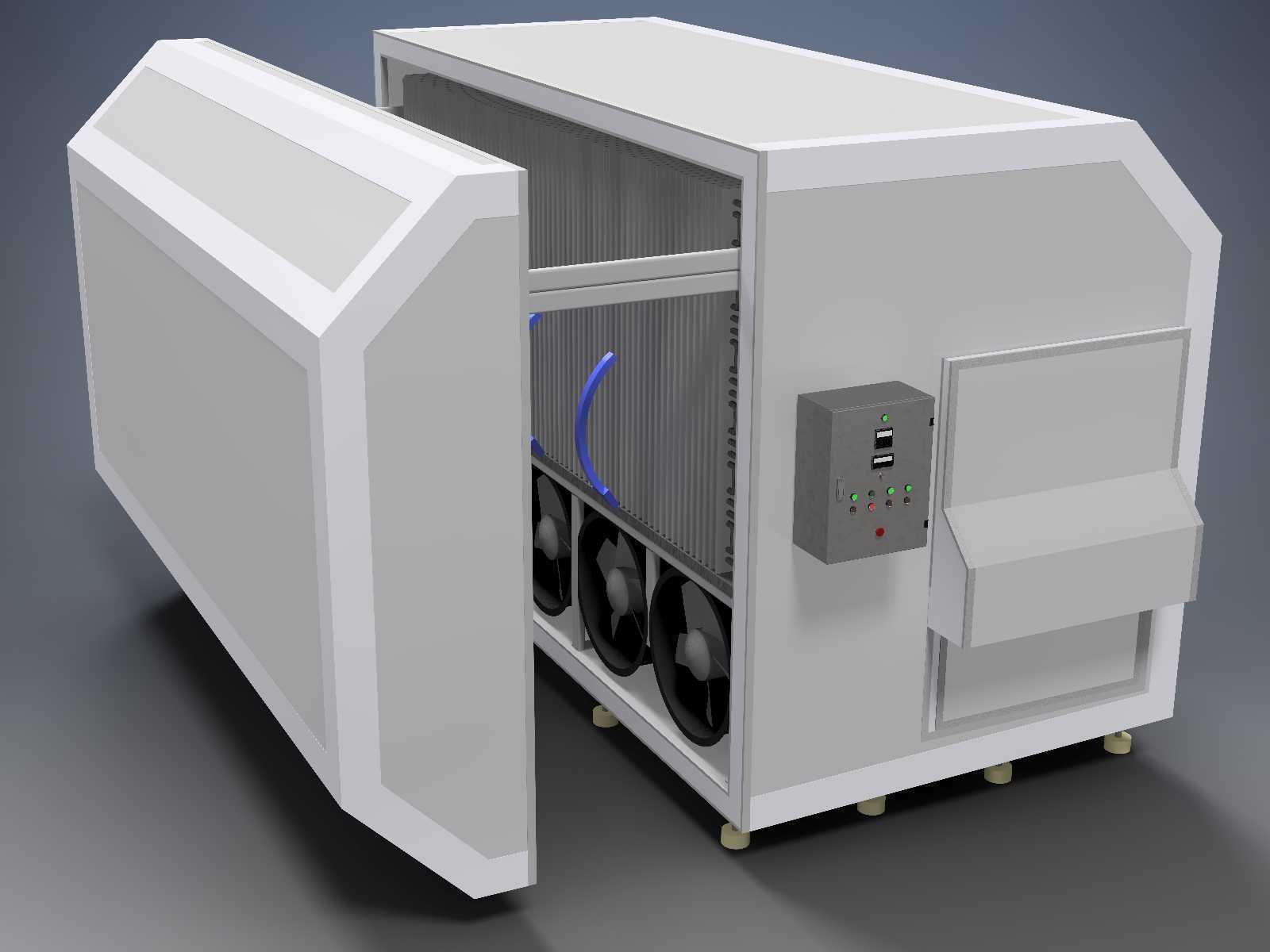

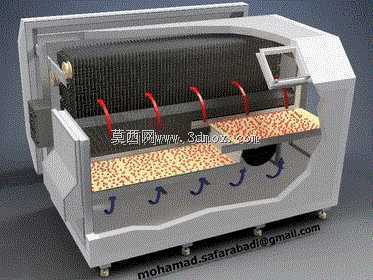

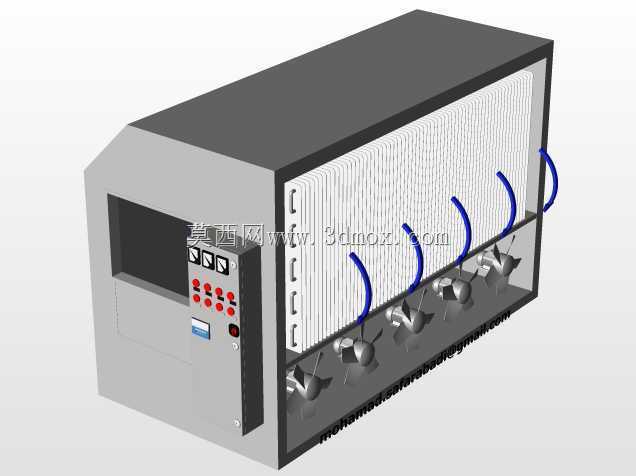

这套连续式热风烘干设备的三维结构，主要面向颗粒状、条状散料的批量干燥作业场景，在农副食品加工、中药材初加工、小型工业颗粒料除湿等产线中应用广泛，可对接前端上料、后端冷却分选工序，实现连续化流水作业，替代传统间歇式烘箱的人工上下料模式，降低作业人员劳动强度，提升干燥工序的处理一致性。从结构设计逻辑来看，设备采用多层往复式网带布局，物料从上层网带进料端平铺送入，随网带匀速移动至末端后落至下一层反向输送，通过多层折返布局在有限占地空间内最大化物料停留路径长度，相比单层网带烘干设备可缩减40%以上的设备横向占地，适配中小车间的安装空间限制。设备底部设置多组可调式脚轮，兼顾工位移动灵活性与调平需求，安装时无需预埋固定地脚，仅需保证放置地面水平度偏差不超过千分之二即可，设备主体外壳采用圆弧过渡的钣金折弯结构，既减少内部热风循环的涡流死角，也能降低外壳棱角带来的作业磕碰风险。热风循环系统采用下送风上回风的流道设计，底部均布的送风风道将加热后的气流垂直向上穿过各层网带的物料层，携带物料蒸发出的水汽后从上部回风腔回到加热组件重新加热，相比横向送风结构，垂直穿流的热风可均匀接触网带上铺放的物料，避免局部物料过干或含水率不达标的问题，网带的网孔孔径可根据待处理物料的粒径调整，防止漏料同时保证气流穿透率。设备侧部设置的可开启操作视窗，方便作业过程中观察各层物料的干燥状态，也便于日常清理网带缝隙残留的物料碎屑，避免长期积料引发的霉变或网带卡滞问题。内部网带的张紧机构采用侧边可调式设计，无需拆解设备外壳即可调整网带张紧度，适配长时间连续作业下的网带蠕变伸长维护需求，设备的进出料端预留标准法兰接口，可直接对接上下游输送设备的连接端口，减少产线集成时的改造成本。
