诺斯鲁普格鲁曼XS-1火箭飞行器结构设计

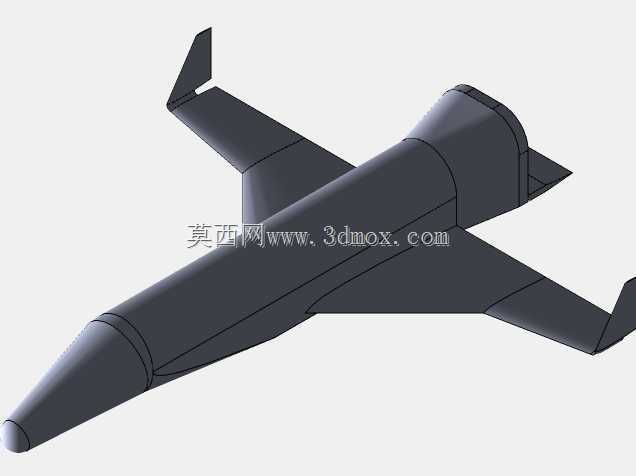

该模型还原的高速火箭动力飞行器，主要面向亚轨道高速飞行试验、空天运输技术验证场景使用，可作为重复使用空天载具的技术验证平台，承担高速气动特性校验、动力系统空中试车、可重复使用结构寿命验证等实际工程任务，区别于一次性运载火箭，其带翼升力体布局可实现水平着陆，大幅降低单次任务的综合成本，也能为后续轨道级空天飞机的设计积累核心气动与结构数据。从设计思路来看，整体采用尖头细长旋成体机身搭配下单翼、外倾双垂尾的常规布局，没有采用复杂的翼身融合设计，优先保证高速飞行阶段的减阻需求，同时兼顾低速进场着陆阶段的操纵稳定性，机身头部做了钝锥修型，避免高速飞行时头部热流密度过高，降低热防护系统的设计难度；机身中段为圆柱形主舱段，可预留动力系统、载荷舱、航电设备的安装空间，尾部做了收缩修型，适配火箭发动机的喷管安装边界，同时减少尾部底阻。机翼采用小展弦比切尖三角翼设计，翼型选用相对厚度较小的高速翼型，机翼后缘设置操纵舵面安装位，可在高速与低速阶段提供足够的操纵力矩，外倾垂尾既可以规避机身尾部的发动机喷流干扰，也能在大侧滑角飞行状态下提供足够的航向稳定性，同时兼顾侧向的雷达隐身特性设计需求。从安装边界来看，机身整体长细比控制在8左右，机翼展长不超过机身直径的3倍，垂尾高度不超过机身直径的1.2倍，整体外廓尺寸可适配大型载机的翼下挂载或机舱内装载要求，不需要额外拆解即可完成载机挂载放飞；机身内部预留的主承力框位置，可根据试验需求调整设备安装位置，机翼与机身采用翼根对接的连接形式，预留了标准的紧固件安装孔位，可快速完成机翼与机身的拆装，方便地面运输与维护作业。该模型的结构细节还原了真实飞行器的分块设计，机身的口盖、舵面的分离线都做了准确呈现，可直接用于气动仿真的几何模型输入，也可作为缩比验证机的结构设计参考，帮助设计人员快速完成初始方案的布局校验，减少前期方案迭代的时间成本，在进行风洞试验模型加工时，也可基于该模型直接生成加工路径，保证模型外形与设计方案的一致性。
