Z型折弯带腰型孔夹持固定五金零件

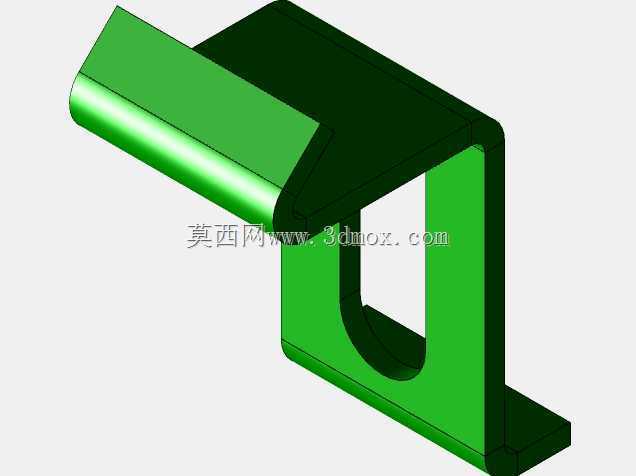

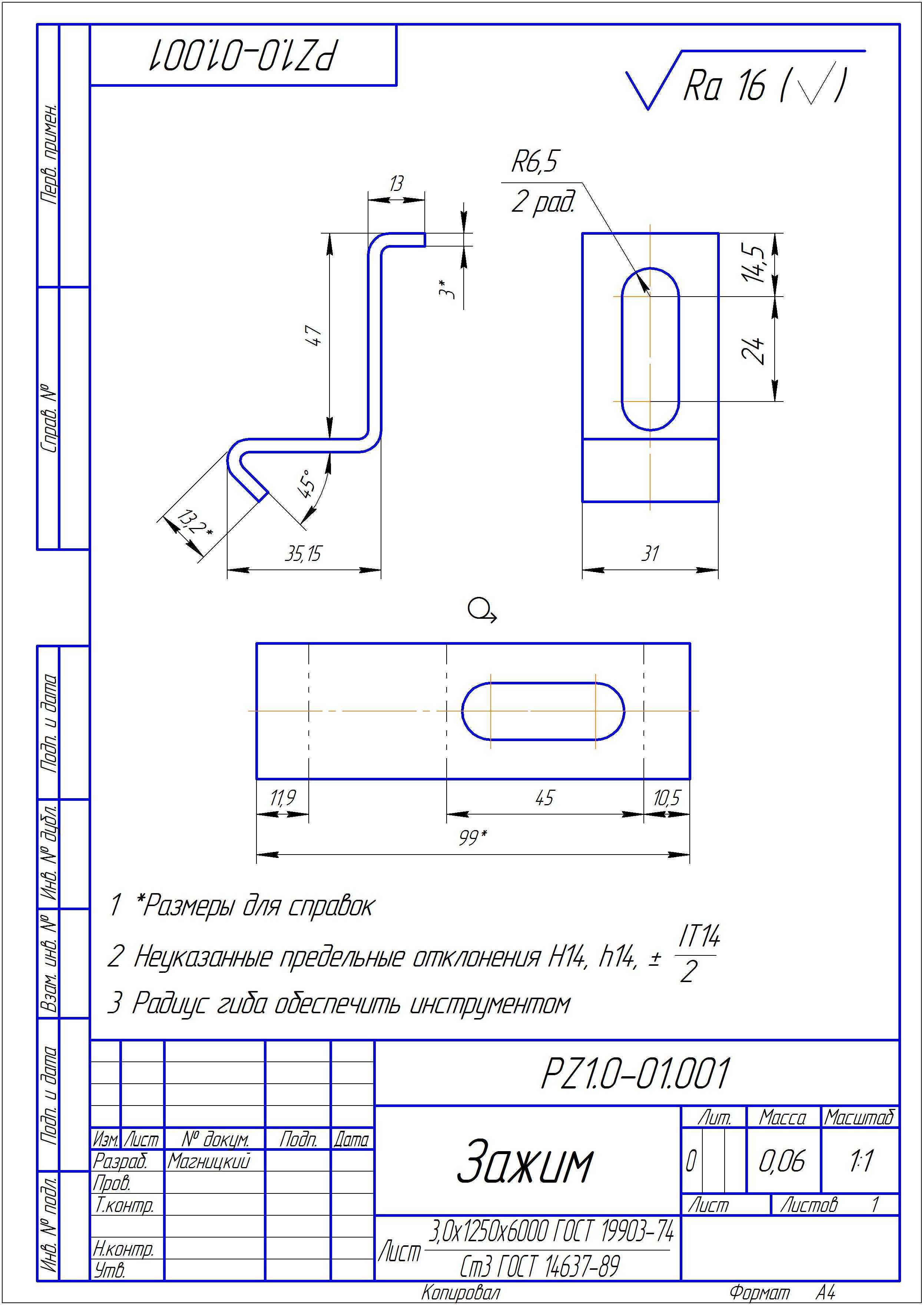

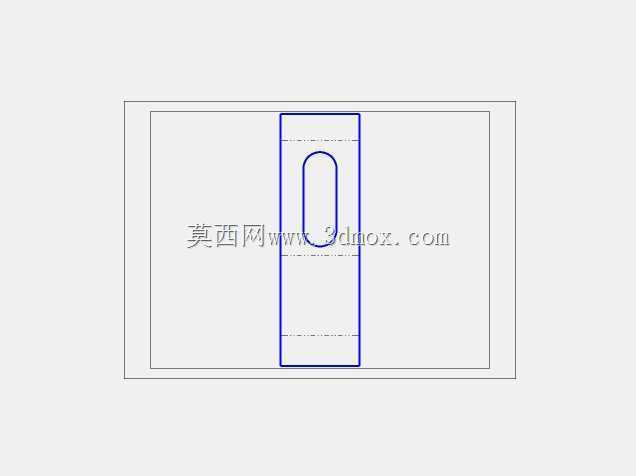

这类Z型折弯结构的夹持五金件，多应用在小型机电设备内部的线束、薄型板材定位场景，也可作为工装夹具上的辅助压合构件，承担小载荷下的侧向限位与压紧功能，在通讯机柜、小型自动化检测设备的内部装配件中十分常见。从结构设计来看，零件整体采用等厚薄板冲压折弯成型，主体分为三段式结构：底部平直段总长99mm，两端分别预留11.9mm与10.5mm的平直安装边，中间45mm区域开设长圆形腰型孔，腰型孔两端圆弧半径为R6.5，该腰型孔主要用于安装时的位置微调，可适配M4-M6规格的紧固件穿过，抵消装配时的累计位置误差。中间折弯段总高度47mm，两处折弯内角均做R5圆角过渡，避免冲压成型时出现应力集中导致的板材开裂，同时折弯处的圆角设计也能减少安装时对操作人员的划伤风险，折弯边的平行度公差控制在IT14级范围内，保证安装后上下两段平直边的平行度偏差不超过0.1mm。顶部平直段长度17mm，末端做3°斜角收口，斜角设计一方面是为了避让相邻安装构件的干涉空间，另一方面在作为压合件使用时，斜角可以引导零件顺利卡入待压紧工件的安装位，减少装配时的对位难度。零件表面粗糙度要求为Ra16，属于常规冲压件的表面精度要求，未标注的尺寸公差统一按照H14、h14以及±IT14/2的通用公差执行，折弯半径由冲压模具的成型圆角直接保证，无需后续二次机加工。安装边界方面，零件整体占用的最大安装空间为长99mm、宽31mm、高47mm，底部安装面的平面度要求不大于0.2mm，保证安装后与安装基面的贴合度，腰型孔的中心距底部安装面的高度为24mm，腰型孔顶端距顶部平直段的垂直距离为14.5mm，设计时预留的安装空间需要避开腰型孔上下各3mm的区域，防止紧固件安装时与相邻构件发生干涉。这类零件的选材多采用08F冷轧钢板，成型后做发黑或者镀锌钝化处理，兼顾结构强度与基础防锈能力，单件重量控制在0.06kg左右，适合批量冲压生产，在小载荷固定场景下的使用寿命可达上万次拆装循环，无需额外维护即可稳定工作。
