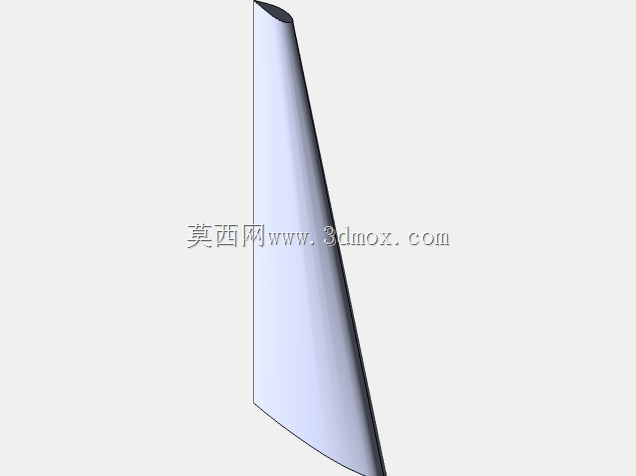

简化结构飞机机翼三维设计方案

在航空装备的结构研发流程中，机翼作为承担升力生成、燃油存储、外挂载荷挂载的核心部件，其基础构型的三维设计是方案论证阶段的核心环节，本次呈现的简化机翼结构，可作为小型固定翼飞行器方案验证、航空原理教学演示、结构设计入门练习的基础载体。从实际应用场景来看，这类简化构型的机翼既可以用于高校航空类专业的课程设计实践，帮助学生理解翼型的气动逻辑与结构传力路径，也能作为小型无人验证机的初始设计蓝本，在方案迭代初期快速验证翼面的安装匹配性，减少后续详细设计阶段的反复修改。设计思路上优先遵循了翼型的基础气动规律，采用了低速工况下升阻比表现均衡的典型翼型截面，沿翼展方向做平滑的扭转与收窄处理，翼根位置预留了与机身连接的安装贴合面，能够匹配常规小型固定翼机身的肩部或中单翼安装位置，安装边界充分考虑了常规机身对接段的弧度公差，避免装配时出现干涉问题。从功能特性来看，该简化机翼结构保留了核心的翼面气动外形，没有设置复杂的襟翼、副翼活动机构，能够满足基础升力特性验证的需求，翼面的曲面过渡连续无突变，在低速来流条件下能够保证气流的平顺附着，减少不必要的紊流产生。外形尺寸上采用了常规的大展弦比梯形翼布局，翼根弦长大于翼尖弦长，翼展与弦长的比例适配低速飞行器的升力需求，翼型厚度沿翼展方向逐步递减，既保证了翼根位置的结构强度，能够传递机翼承受的全部气动载荷到机身主承力结构，也兼顾了翼尖位置的减重需求，降低翼尖涡流带来的诱导阻力影响。在结构建模过程中，重点保证了翼面曲面的G2连续，避免出现曲面棱线、褶皱等破坏气动外形的问题，翼根的安装端面做了平面化处理，能够直接与机身的对接框通过紧固件连接，不需要额外做复杂的适配修型，对于入门级的结构设计从业者来说，可以通过该模型理解航空部件从气动外形到结构实体的转化逻辑，掌握翼面类曲面构件的建模思路，理解安装边界、传力路径在航空结构设计中的优先级，为后续开展更复杂的增升装置、机翼油箱、外挂挂点等结构设计打下基础。这类简化结构的机翼模型，也常被用于航空科普场景的3D打印制作，作为展示机翼升力原理的实体教具，让受众更直观地理解翼型截面的形态特点。
