多安装位通用电气固定支撑支架

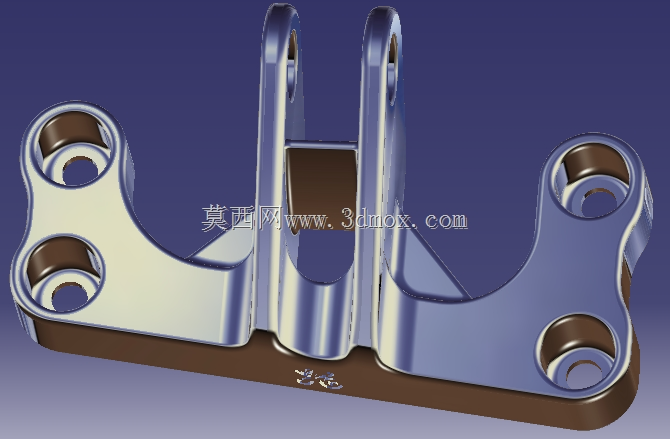

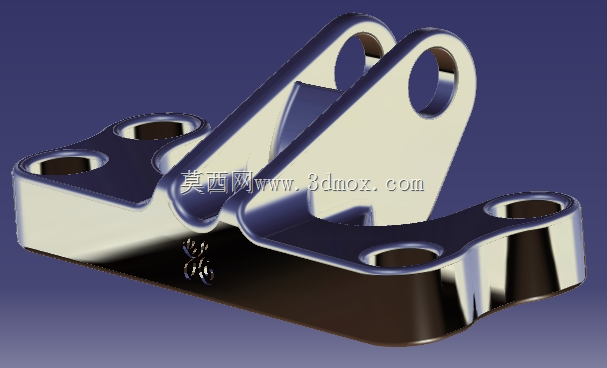

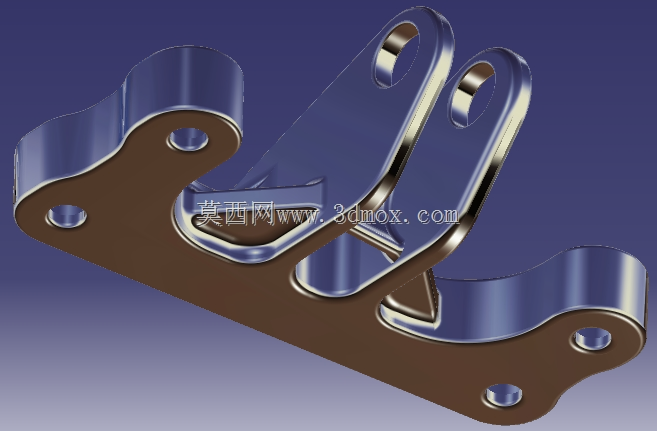

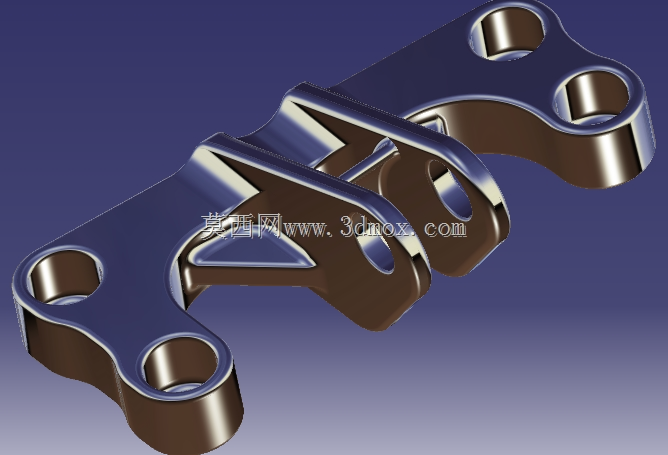

这类电气支架主要应用在工业电控柜、户外成套电气设备、生产线电气模组集成场景中，核心作用是为电气回路中的接线端子排、小型继电器模组、线缆固定座、接地铜排这类零散电气元件提供可靠的安装承载基础，避免元件直接固定在设备壁板上出现的应力集中、走线干涉、检修拆卸不便等问题。从结构设计来看，支架底部采用一体化平板式安装基面，基面开设四个对称分布的沉头安装孔，孔位间距适配行业通用的电气安装梁、C型钢导轨的固定孔距，安装时可直接通过螺栓将支架锁附在设备内壁或安装梁上，沉孔设计可让螺栓头完全埋入基面内，不会出现凸起干涉后续元件安装的问题，底部基面的边缘做了小圆弧过渡处理，既可以减少钣金加工时的应力开裂风险，也能避免安装过程中锐边割破线缆绝缘层。支架上部设置两个带通孔的立式支撑耳，两个耳片的孔位同轴度控制在合理公差范围内，可用于穿装铰接销轴或者固定长条形电气元件的挂装轴，耳片与底部基面之间设置了三角形加强筋结构，筋板与两个耳片、底部基面完全融合，大幅提升支架的抗侧向载荷能力，即使在设备运行产生持续振动的工况下，也不会出现耳片变形、孔位错位的问题。支架中部的过渡区域做了折弯抬升设计，让上部支撑耳的安装面与底部基面形成固定高度差，这个高度差是结合常规电气元件的接线空间预留的，安装后元件底部与基面之间留有足够的走线间隙，方便线缆从支架下方穿过排布，不会出现线缆被压在元件底部导致绝缘层磨损的隐患。在安装边界方面，支架整体外轮廓的长宽尺寸适配多数小型电气舱的内部安装空间，不会占用过多舱内有效容积，各个安装孔的孔径适配行业通用的M4、M5固定螺栓，不需要额外定制特殊规格的紧固件，现场安装替换时可直接取用常规标准件。设计过程中充分考虑了不同场景的适配性，底部的四个安装孔采用长圆孔与圆孔组合的形式，允许安装时存在小范围的孔位偏差，降低现场安装的对位难度，即使设备壁板上的预钻孔存在少量位置误差，也能顺利完成支架固定，不需要重新扩孔调整。支架的所有受力截面都做了等强度优化，在保证整体结构刚度满足承载要求的前提下，尽可能去除多余的材料，既降低了构件自身重量，也减少了加工过程中的材料损耗，适合批量加工生产。
