小型地下监视四旋翼飞行器结构设计

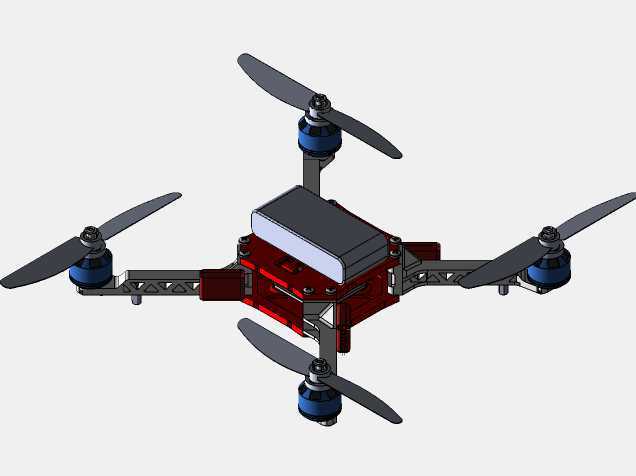

这款四旋翼飞行器的设计初衷，是适配地下受限空间的近距离监视作业需求，区别于常规消费级航拍无人机的开阔场景适配逻辑，整体结构围绕狭窄空间的通过性、低光照环境的载荷搭载稳定性做了针对性优化。从结构布局来看，采用十字型机架作为核心承载主体，机臂做了镂空减重处理，在保证结构刚度的前提下尽可能降低整机自重，四个旋翼动力单元对称布置在机臂末端，动力输出的同轴度经过校准，能够抵消飞行过程中的自旋力矩，保证悬停状态下的姿态稳定，避免机载监视设备出现画面抖动。机身上部预留了标准化的载荷安装位，可适配小型可见光监视模块，安装边界做了定位凸台设计，能够快速完成载荷的拆装固定，不需要额外调整整机重心，适配地下管廊巡检、狭小空间侦查这类需要快速部署的作业场景。设计过程中充分考虑了地下环境的碰撞风险，机臂末端的动力单元外侧预留了防护安装接口，可加装轻量化防护圈，避免旋翼剐蹭岩壁、管线造成设备损坏；机架主体采用分层堆叠的装配逻辑，底层为电源安装舱，中层放置飞控核心模块，上层固定监视载荷，各层之间通过铜柱隔离，既留出了布线空间，也能避免不同模块之间的电磁干扰，保证飞控信号与监视画面传输的稳定性。整机的外形尺寸控制在可单手携带的范围内，机臂无外凸尖锐结构，能够顺利通过直径较小的管道入口，飞行过程中姿态调整的回转半径小，在狭窄的地下巷道内也能完成转向、悬停、进退等操作。动力匹配上，每个旋翼单元采用直驱式动力输出，省去了复杂的传动结构，降低了飞行过程中的机械故障概率，同时动力储备留足了冗余，即使搭载监视载荷与备用电源，也能在地下空间的紊流环境下保持稳定的飞行姿态，不会因为气流扰动出现姿态失稳。机架的连接部位全部采用快拆式紧固件设计，日常维护时不需要专用工具就能完成机臂、动力单元的更换，适配野外作业场景下的快速检修需求，布线全部走机臂内部的镂空槽，避免线材外露被剐蹭拉扯，提升整机在复杂地下环境中的作业可靠性。
