民用喷气式客机整机结构三维数模

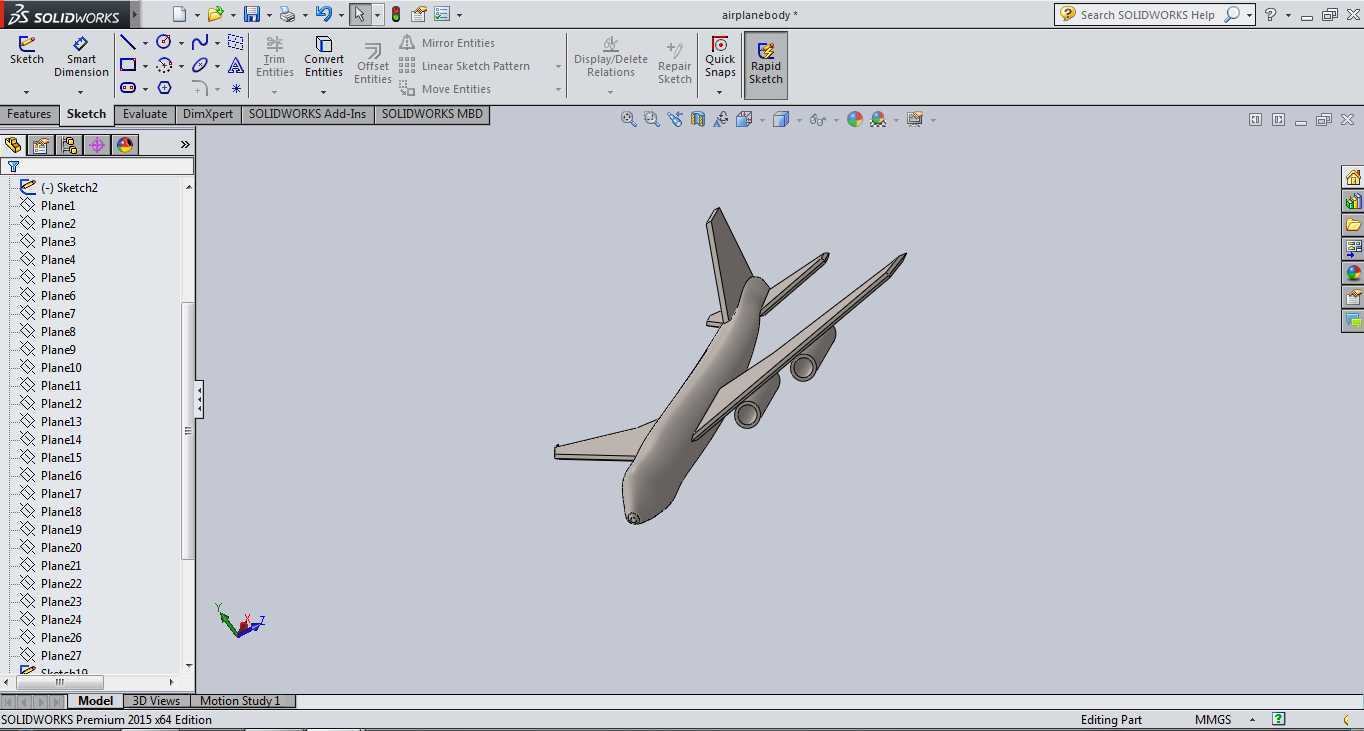

该三维数模完整还原了双发喷气式民用客机的整机外部结构，覆盖机身、机翼、尾翼、发动机吊舱等全部外部气动与结构部件，可用于航空类教学演示、结构方案论证、气动外形初步验证等场景。从实际工程应用角度看，这类整机数模常作为航空类专业课程的教学载体，帮助学习者理解民航客机的整体布局逻辑，也可作为文创产品开发、展馆展项设计的基础参考素材，部分场景下还能为无人机大型固定翼改型提供布局参考。

设计过程中优先遵循常规窄体客机的气动布局逻辑，机身采用流线型旋成体构型，从机头雷达罩位置开始逐步过渡到等直段客舱区域，再向机尾方向缓慢收窄，整体曲面连续无突变，可保证亚音速飞行阶段的压差阻力控制在合理区间。机翼采用后掠下单翼布局，发动机通过吊舱挂载于机翼下方，这种布局既可以降低发动机运行时的客舱噪音传递，也能利用发动机重量抵消机翼飞行过程中的向上弯矩，减少机翼根部的结构载荷。水平尾翼与垂直尾翼均布置于机尾末端，垂尾后缘集成方向舵结构，平尾后缘预留升降舵安装位置，符合常规民航客机的操纵面布置逻辑。

从安装边界与尺寸比例来看，数模严格按照窄体客机的实际比例缩放建模，机身长径比控制在10:1左右，机翼展弦比约为9，后掠角匹配常规亚音速客机的25度左右设计区间，发动机吊舱与机翼的连接位置距离机身轴线的距离、吊舱与机翼下表面的间隙均符合实际安装要求，不会出现气动干涉问题。起落架舱位置在机身腹部与机翼根部预留了对应凹陷区域，可匹配后续起落架结构的加装需求，机头位置预留了雷达罩的安装接口，驾驶舱区域的风挡曲面也按照实际客机的倾角设计，保证外形还原度。

建模过程中所有曲面均采用实体建模方式生成，整机为单一实体结构，没有破面、重叠面等几何问题，可直接用于剖切演示、3D打印验证，也可导入仿真软件做初步的外流场气动分析。各部件之间的连接位置做了平滑过渡处理，机翼与机身的结合部采用翼身融合曲面，避免直角连接带来的应力集中与气动阻力激增问题，发动机吊舱的进气道与尾喷口均做了流线型收口，符合实际发动机的外形特征。
