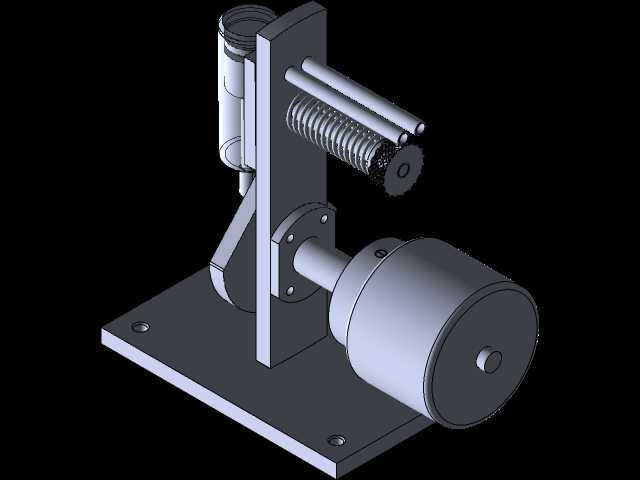

立式压缩空气驱动动力装置结构设计

这款立式布置的压缩空气驱动动力装置，可适配小型教学实验台、低压气动演示系统、便携应急动力输出场景，也能作为小型气动工具的动力源单元使用，在无电力供应的野外小型作业场景、对电火花有严格管控的防爆作业区域，这类依靠压缩空气驱动的动力结构能规避电动设备的电火花风险，适配对安全等级有特殊要求的作业环境。从结构设计逻辑来看，整体采用底板承载式布局，所有功能组件都集成在一块带安装孔的方形金属底板上，安装时可直接通过底板四角的通孔完成与安装基面的螺栓固定，不需要额外设计复杂的转接支架，安装边界清晰，底板厚度足以承载整机运行时的振动载荷，避免长期运行出现固定位松动的问题。立板垂直固定在底板上，作为气缸、传动组件、输出单元的共同承载基体，这种单立板支撑的结构能大幅压缩整机的横向占用空间，适合在安装空间局促的小型设备内部做集成布置。动力输入侧的气缸组件垂直布置在立板上部，压缩空气接入后推动活塞做往复直线运动，通过铰接的曲柄结构将直线运动转换为旋转运动，传递到水平布置的输出轴端。输出轴端直接连接旋转动力输出的缸体结构，可外接联轴器带动小功率负载转动，轴系位置设计了带密封端盖的轴承座结构，能保证转动过程的同轴度，减少运行时的径向窜动。立板中部设置的带弹簧复位的导向组件，能在活塞回程过程中提供辅助复位力，同时对传动杆件的运动轨迹做约束，避免运动过程中出现杆件卡滞、偏磨的问题，弹簧的预紧力可根据实际供气压力做适配调整，保证不同气压工况下机构都能顺畅完成循环动作。设计过程中对各运动部件的间隙做了合理预留，既保证运动过程无干涉，也能减少不必要的装配精度要求，降低加工与装配的难度。整机的外形尺寸控制偏向紧凑化设计，输出轴的中心高与底板安装面保持固定尺寸，方便用户根据输出轴的位置匹配外接负载的安装位，不需要额外做高度调整。气路接口设置在气缸顶部，外接气管时不会与其他运动部件产生干涉，走线路径清晰。这类气动动力结构相比传统燃油动力装置，不需要复杂的燃油供给与点火系统，结构更简单，维护成本更低，工作过程中不会产生废气排放，适合在封闭或半封闭的室内实验场景使用。在做三维建模过程中，所有配合面的公差都按照普通机加工精度做了匹配设计，零件结构多采用常见的板件、轴类、标准紧固件，加工时不需要特殊工艺，普通铣削、车削设备就能完成所有零件的加工，制作门槛较低，适合用于气动原理教学、小型动力装置改装等场景的参考设计。
