风化层高效收集滚筒转子结构设计

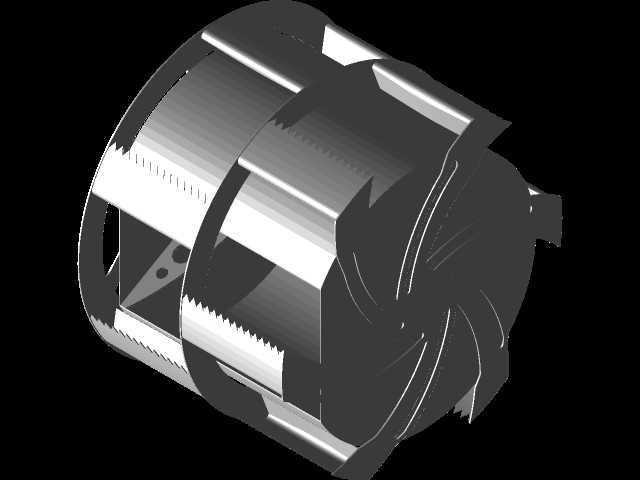

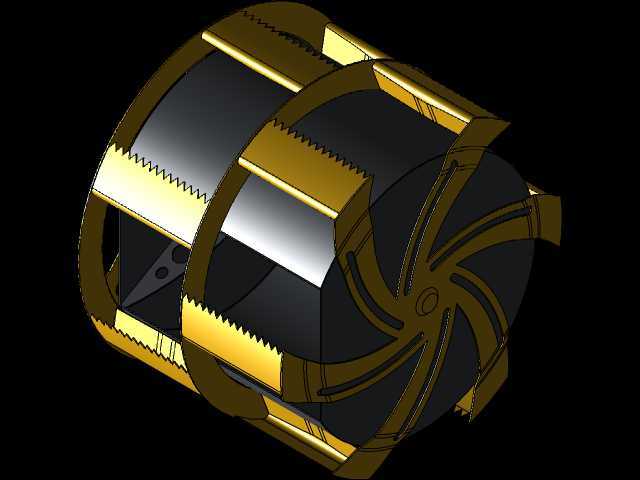

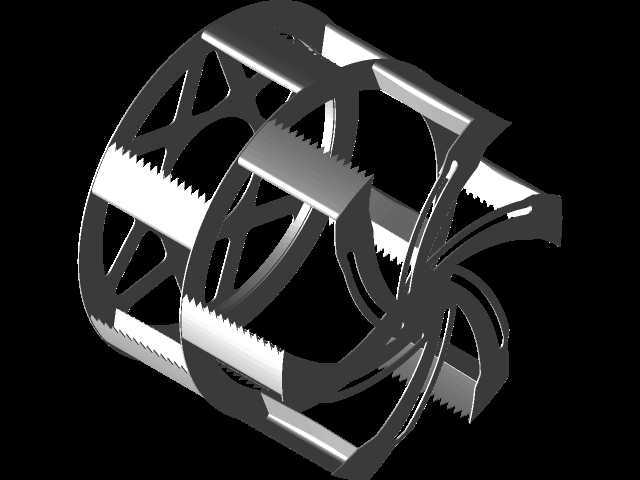

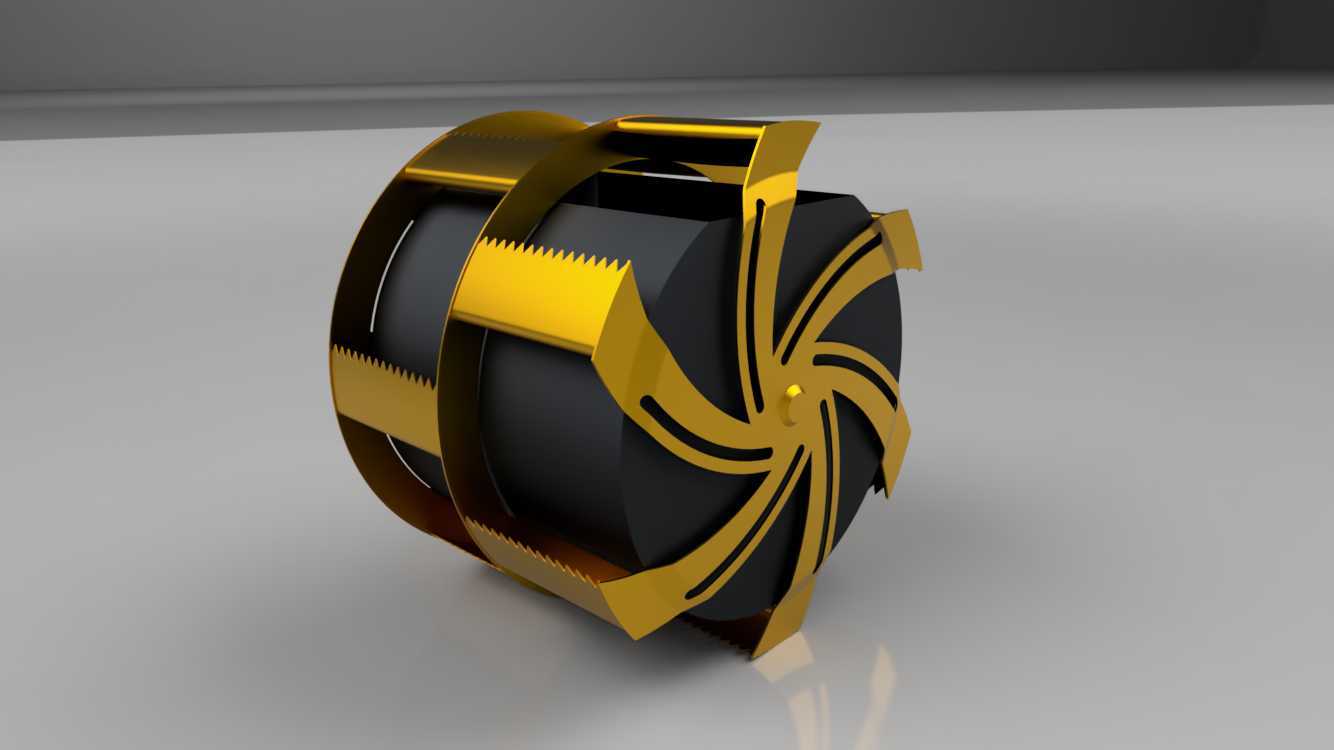

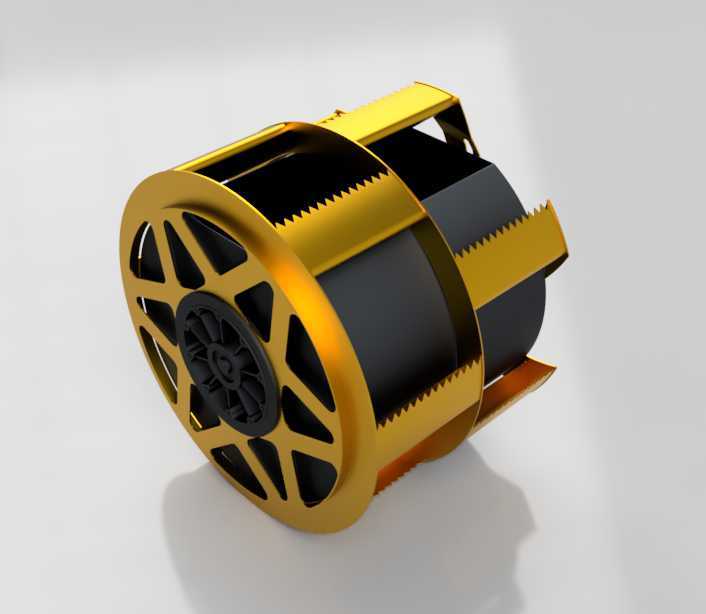

该结构为风化层散料收集作业的核心执行部件，主要适配表层松散颗粒物料的采集输送工况，常见于行星表层探测采样、地表松散矿料收集、散状堆积物料清转运等场景，作业过程中通过自身旋转完成物料的舀取、提升与卸料动作，无需额外的扒料辅助机构即可实现连续集料作业。整体采用同轴滚筒加径向铲斗的布局形式，外侧周向均匀布置带锯齿刃口的铲料叶片，叶片刃口做锯齿形处理，可在低重力、低压紧力的工况下顺利切入松散料堆，避免刃口打滑导致的集料效率下降；滚筒内部为封闭容料腔，旋转过程中铲取的物料沿叶片导面滑入容腔，随滚筒转动提升至顶部卸料口位置后，依靠重力落入后续输送通路，完成物料的连续转运。设计过程中针对初代结构的载荷缺陷做了针对性优化，在旋转鼓轴位置配置角接触轴承，可同时承受径向集料阻力与轴向偏载力矩，适配大跨度滚筒的支撑需求，避免长轴作业过程中出现挠曲变形；对滚筒筒体做了刚性加强处理，调整了筒体壁厚与加强筋的布置位置，在满载集料工况下筒体圆度跳动量控制在允许范围内，不会出现叶片与周边护板的刮擦问题。主连接法兰位置做了止口定位设计，与驱动主轴装配时可保证同轴度要求，降低高速旋转时的动不平衡量，减少作业过程中的振动冲击。整体结构采用轻量化设计思路，在保证结构刚性的前提下优化了各部件的材料去除量，整体重量控制在较低水平，可适配移动载体的搭载载荷限制。安装边界上，该转子组件两端预留标准轴承安装位，可直接适配常规的轴承座支撑结构，输入端法兰可匹配标准键连接的驱动轴，无需额外定制转接件即可完成装配；叶片外轮廓与周边护罩的间隙控制在合理范围，既不会因间隙过大导致物料漏损，也不会因热胀冷缩出现运动卡滞。容腔容积经过优化调整，在不增大整体外形尺寸的前提下提升了单圈旋转的集料容量，填充率较初代结构有明显提升，可有效降低单位采集量的能耗水平。铲斗的曲面导程经过反复迭代，保证物料在提升过程中不会提前洒落，到达顶部卸料位置时可依靠重力完全滑出，不会出现粘料、积料问题，适配沙粒、风化岩屑等流动性较好的散料作业需求。
