极光60涂装航模固定翼飞机结构设计

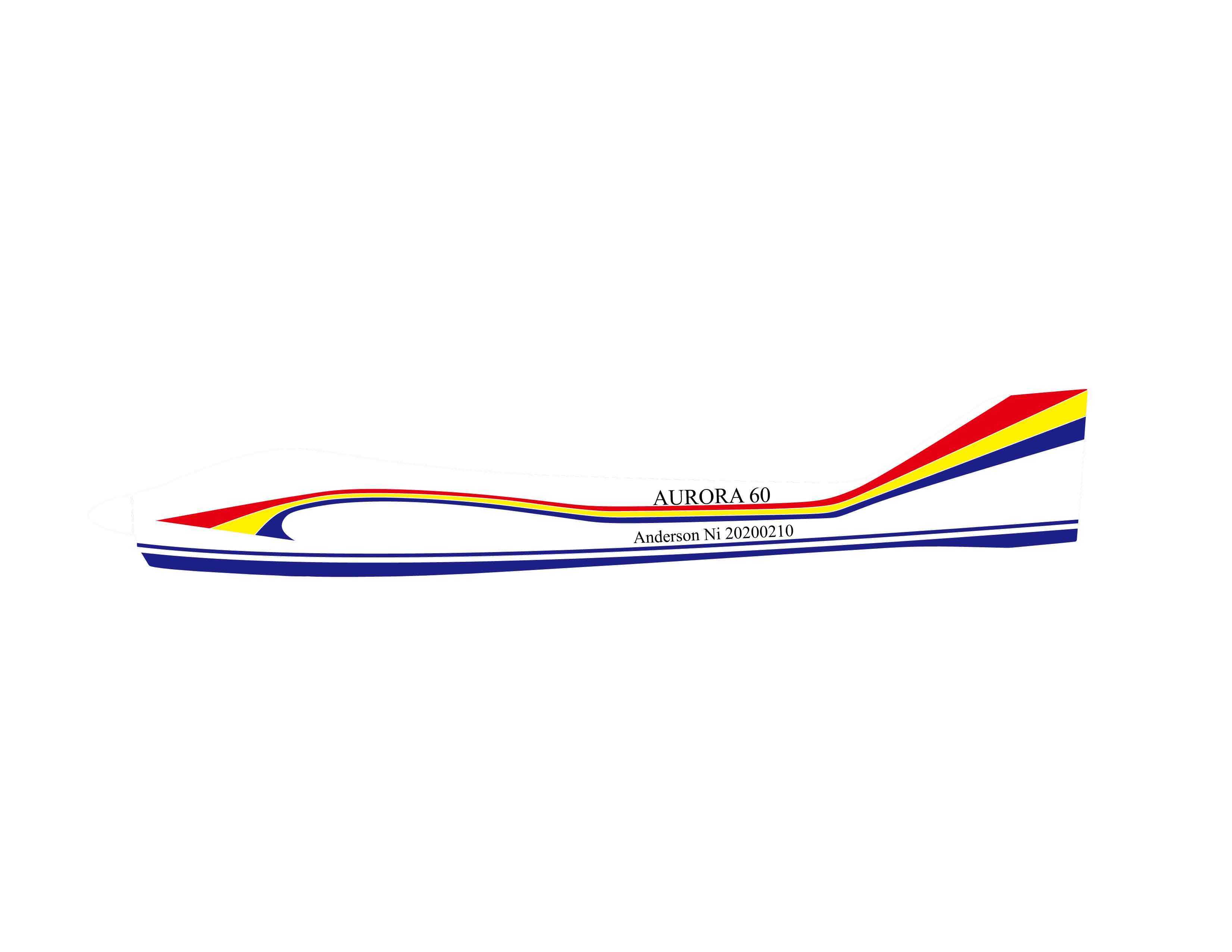

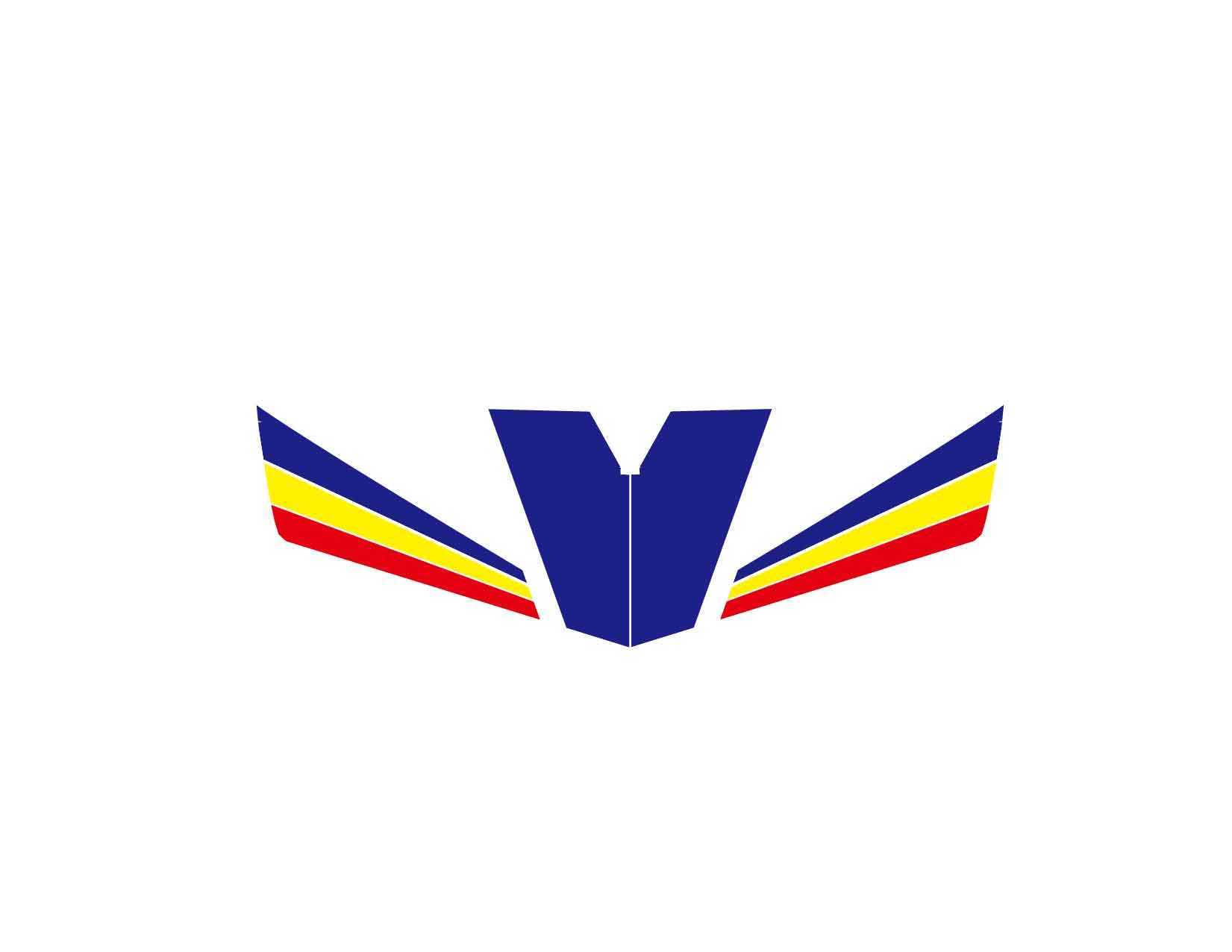

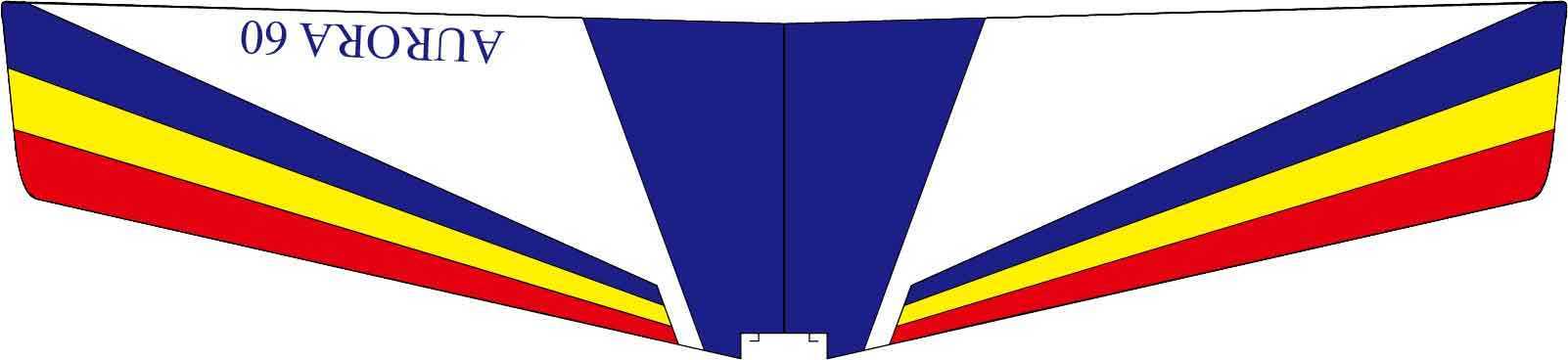

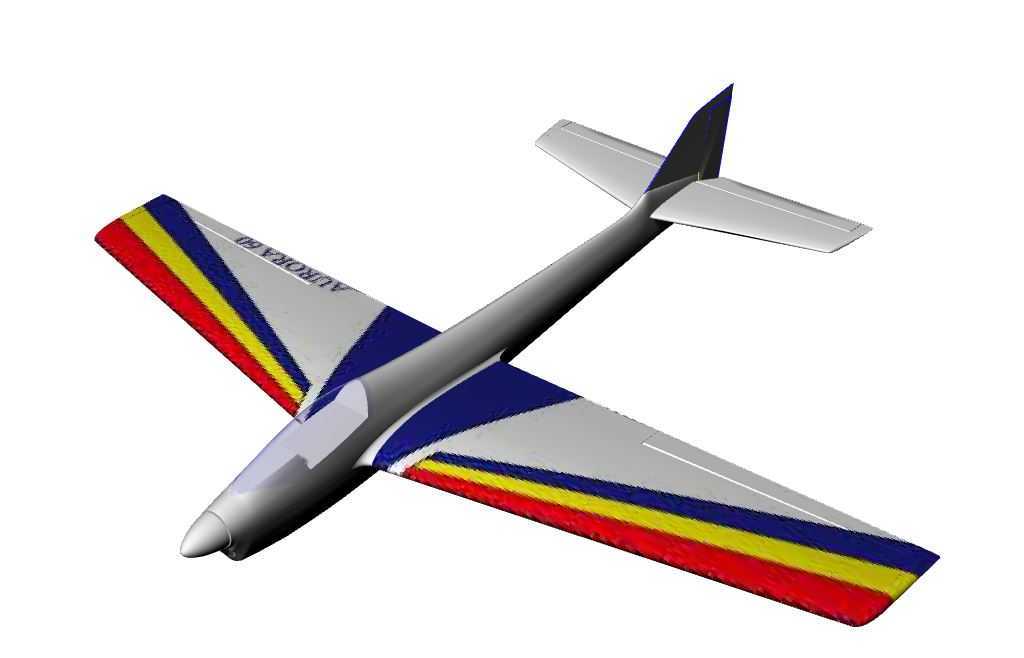

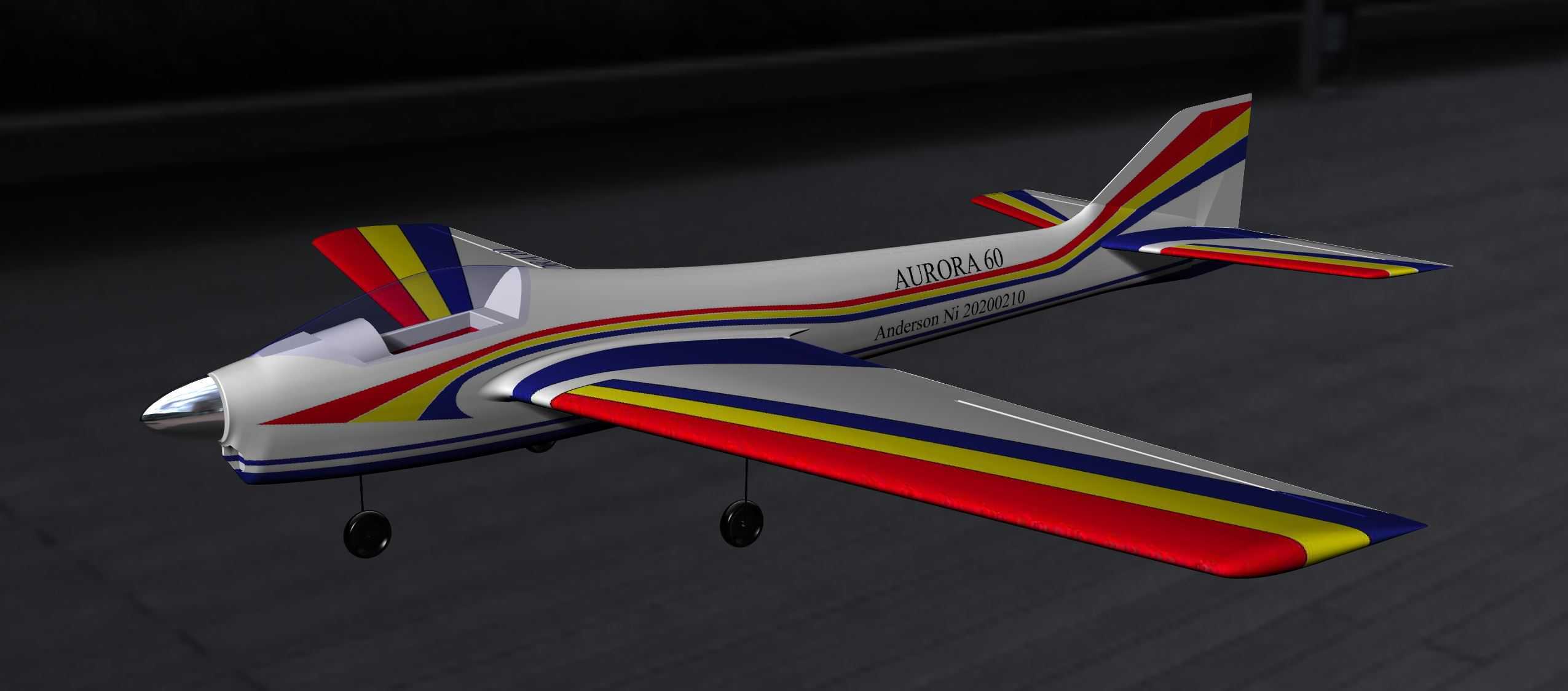

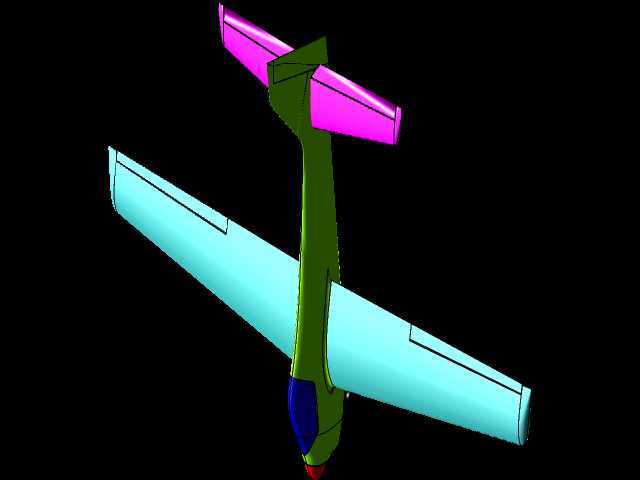

该固定翼航模采用上单翼常规布局设计，整体机身采用流线型修形，可有效降低低速飞行过程中的压差阻力，适配航模爱好者日常休闲飞行、初级特技动作练习以及航模赛事参赛训练等多类场景。从结构设计逻辑来看，整机重心设置在机翼弦长30%位置，这一布局能够保证飞行过程中的纵向静稳定性，降低新手操控时的配平难度，同时预留了足够的设备安装舱空间，可适配常规规格的动力电机、电调、舵机以及锂电池组，安装边界可兼容市面上多数主流航模配件，无需额外对机身结构进行切削改造即可完成装机。机翼采用矩形翼尖搭配轻微上反角设计，既能够提升低速飞行时的升力系数，缩短起飞滑跑距离，也能增强横侧稳定性，在遇到侧风扰动时可自主修正飞行姿态，减少炸机风险。尾翼组采用常规平尾加垂尾布局，操纵舵面的偏转角度预留了足够余量，平尾舵面上下偏转角度可达15度，垂尾舵面左右偏转角度可达20度，可完成横滚、筋斗、倒飞等基础特技动作，满足进阶飞手的操控需求。起落架采用后三点式固定起落架结构，主起落架采用弹性钢丝弯折成型，可在降落过程中吸收冲击载荷，减少硬着陆对机身结构的损伤，尾轮与方向舵联动，可在地面滑跑阶段实现方向控制，适配草地、硬化跑道等多种起降场地。机身涂装采用红、黄、蓝三色流线拉花设计，沿机身纵轴方向延伸至机翼、尾翼表面，飞行过程中具备较高的辨识度，便于飞手在远距离飞行时判断飞行姿态。机身蒙皮结构预留了粘接定位槽，组装时可快速对齐机翼、尾翼与机身的安装位置，降低组装难度，各结构件的连接位置均做了加厚处理，可承受常规特技飞行时的结构载荷，避免飞行过程中出现结构解体问题。动力舱设置在机头位置，采用快拆式整流罩设计，可快速更换不同规格的螺旋桨，适配不同动力配置的飞行需求，整流罩与机身的接缝处做了齐平处理，减少飞行过程中的紊流产生。
