机载多模块集成航空电子设备舱结构

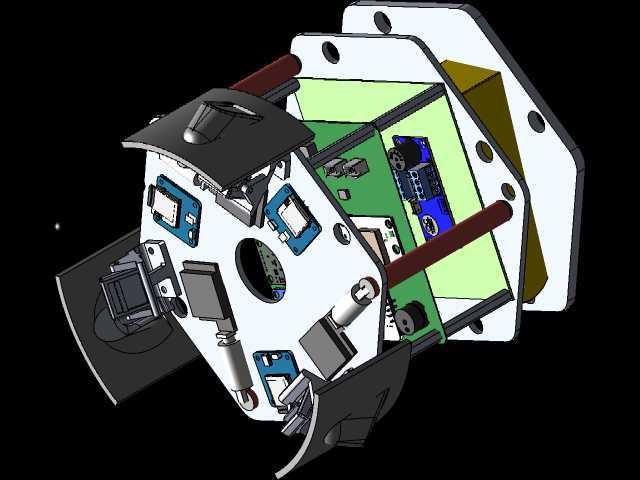

该结构面向机载航电系统的装机适配需求设计，核心作用是在飞行器有限的舱内空间中，完成多类航电功能模块的可靠承载、物理防护与布局规整，适配飞行器飞行过程中的复杂工况。从实际装机场景来看，这类设备舱多布置于飞行器机身前端或航电设备集中段，需要同时兼顾模块检修便利性、线缆排布合理性与结构抗振性能，避免飞行过程中因过载、振动导致模块移位或接插件松脱。设计阶段优先采用框架式分层承载思路，以带安装孔的端板作为主承力基准，通过贯穿式拉杆完成两端板的刚性连接，形成稳定的笼式支撑骨架，骨架内部预留不同功能模块的安装位，可根据航电配置需求灵活适配信号处理模块、电源模块、传感采集模块等不同规格的板卡与独立器件，每个安装位都预留了对应的接插件避让空间与走线槽位，避免线缆挤压弯折影响信号传输。舱体外侧的异形护板并非单纯的外观覆盖件，其曲面造型完全适配装机位置的周边机身轮廓，保证舱体装入机身后不会与周边结构产生干涉，护板上预留的开口对应不同模块的调试接口与散热通道，无需拆解整个舱体即可完成外场快速调试与状态检查。安装边界方面，端板上的安装孔位完全匹配机载设备的通用安装标准，孔位公差控制满足航空装配的精度要求，可直接通过标准紧固件完成与机身安装架的刚性固定，舱体整体的外形轮廓做了倒角与去锐处理，避免装机过程中划伤操作人员或损坏周边线缆。内部模块的固定采用压板与减震垫组合的方式，针对重量较大的独立器件额外设置了局部支撑筋，分散飞行过程中产生的惯性载荷，避免应力集中导致结构件疲劳损坏。走线布局上，框架拉杆旁预留了专门的线束绑扎位，所有跨模块的连接线束都可沿骨架规整排布，通过扎带固定后不会在舱内晃动，既降低了线缆磨损的风险，也能减少线束之间的信号干扰。舱体的分层设计让不同功能的模块实现物理分隔，电源类模块与信号处理模块之间预留了足够的安全间距，避免电源工作时的电磁干扰影响敏感信号的采集精度，同时每个模块的安装位都设置了定位销，装配时可快速对位，降低装配差错率，提升批量装配与外场维护的效率。
