弹性带动力纸飞机发射装置结构设计

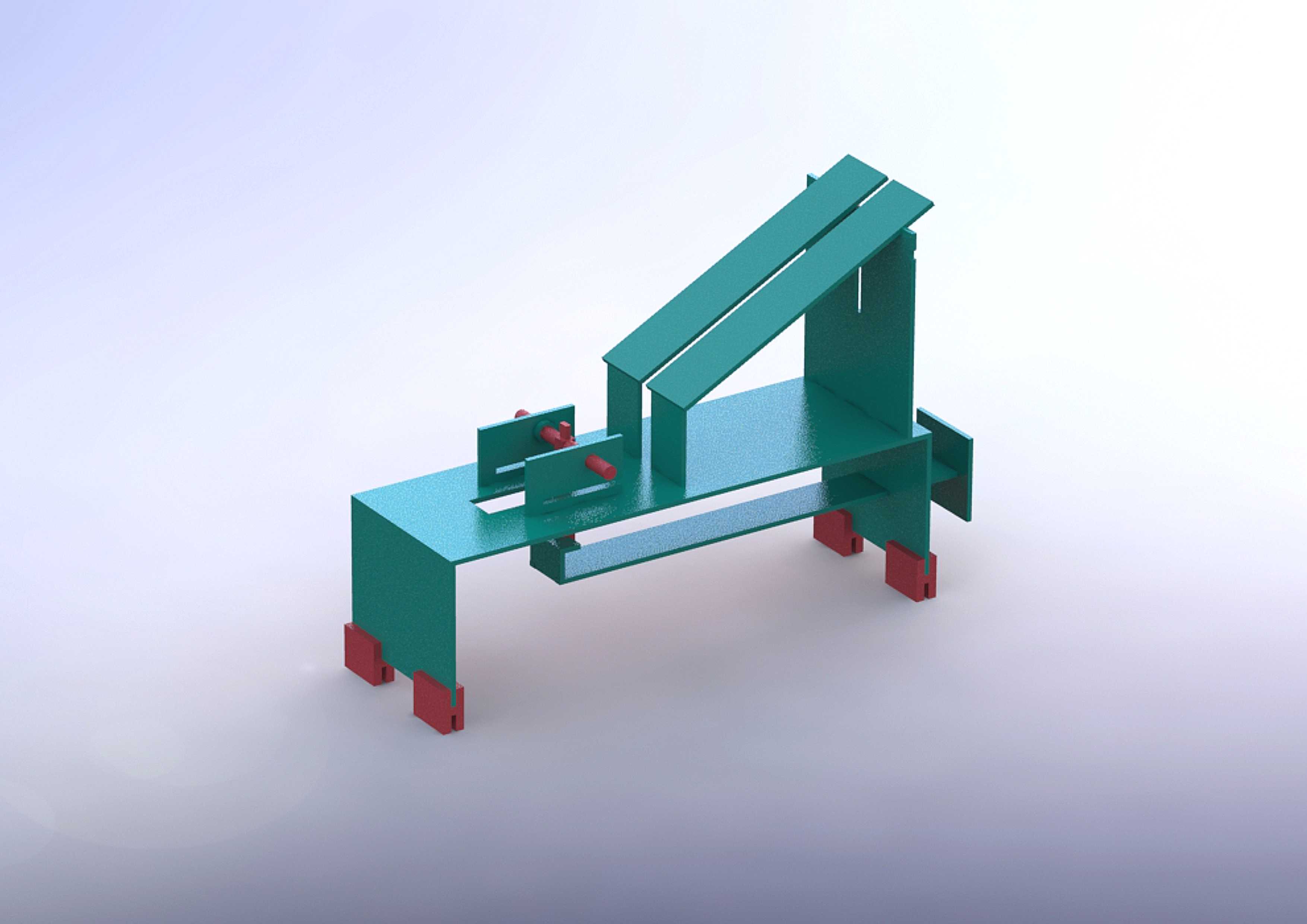

这款纸飞机发射装置采用弹性带作为动力源，整体结构以钣金折弯件为主体框架，无需复杂的机加工零件即可完成组装，适合作为青少年科创实践、机械结构启蒙的实操载体，也可作为休闲趣味类的桌面互动装置使用。从结构布局来看，装置分为机身承载滑道、扳机锁止机构、弹性带挂装位、底部支撑脚四个核心部分，承载滑道采用双平行窄板设计，宽度适配常规折叠纸飞机的机身厚度，滑道长度覆盖纸飞机机身的三分之二行程，能够在发射过程中为纸飞机提供稳定的导向，避免发射瞬间出现偏航、栽头的问题。扳机锁止机构采用杠杆式设计，通过销轴铰接在主体框架上，锁止端设置有凸起卡位，能够勾住弹性带牵拉的推块，扣动扳机时卡位脱开，弹性带瞬间收缩带动推块沿滑道滑动，将纸飞机沿滑道方向推出，经实际测试，该结构可将常规A4纸折叠的纸飞机推送至15米左右的距离。弹性带的挂装位分别设置在装置的前壁、后壁以及支撑壁的切口处，采用双弹性带布局，跨接触发器前后壁的主弹性带提供主要的发射推力，支撑壁与销切口处的副弹性带负责推块的复位与扳机的锁止预紧，用户可根据纸飞机的重量、想要的发射距离调整弹性带的拉伸长度与挂装位置，适配不同折法的纸飞机使用。底部支撑脚采用四个对称分布的块状结构，增大装置与桌面的接触面积，发射时的后坐力可通过四个支撑脚均匀分散，避免装置出现滑移、侧翻的问题，支撑脚采用摩擦系数较高的材质制作，无需额外固定即可在平整桌面上稳定放置。整体外形尺寸控制在单手可握持的范围内，主体框架的板材厚度选用1.5mm的冷轧钢板即可满足结构强度要求，所有折弯处均设置有工艺圆角，避免使用过程中划伤手部，各铰接部位的销轴采用标准件，降低加工与组装的难度。在设计过程中，重点优化了推块与滑道的配合间隙，间隙控制在0.2mm-0.3mm之间，既保证推块滑动顺畅无卡滞，又避免间隙过大导致推块歪斜影响发射精度，扳机的操作力经过调校，扣动力度控制在5N左右，操作手感轻便，适合不同年龄段的用户使用。该装置没有复杂的电控元件，纯机械结构即可实现全部功能，故障率低，维护简单，除了作为趣味玩具使用外，也可作为机械原理教学的演示模型，直观展示弹性势能转化为动能的过程、杠杆锁止机构的工作原理，帮助初学者理解基础的机械结构设计逻辑。
