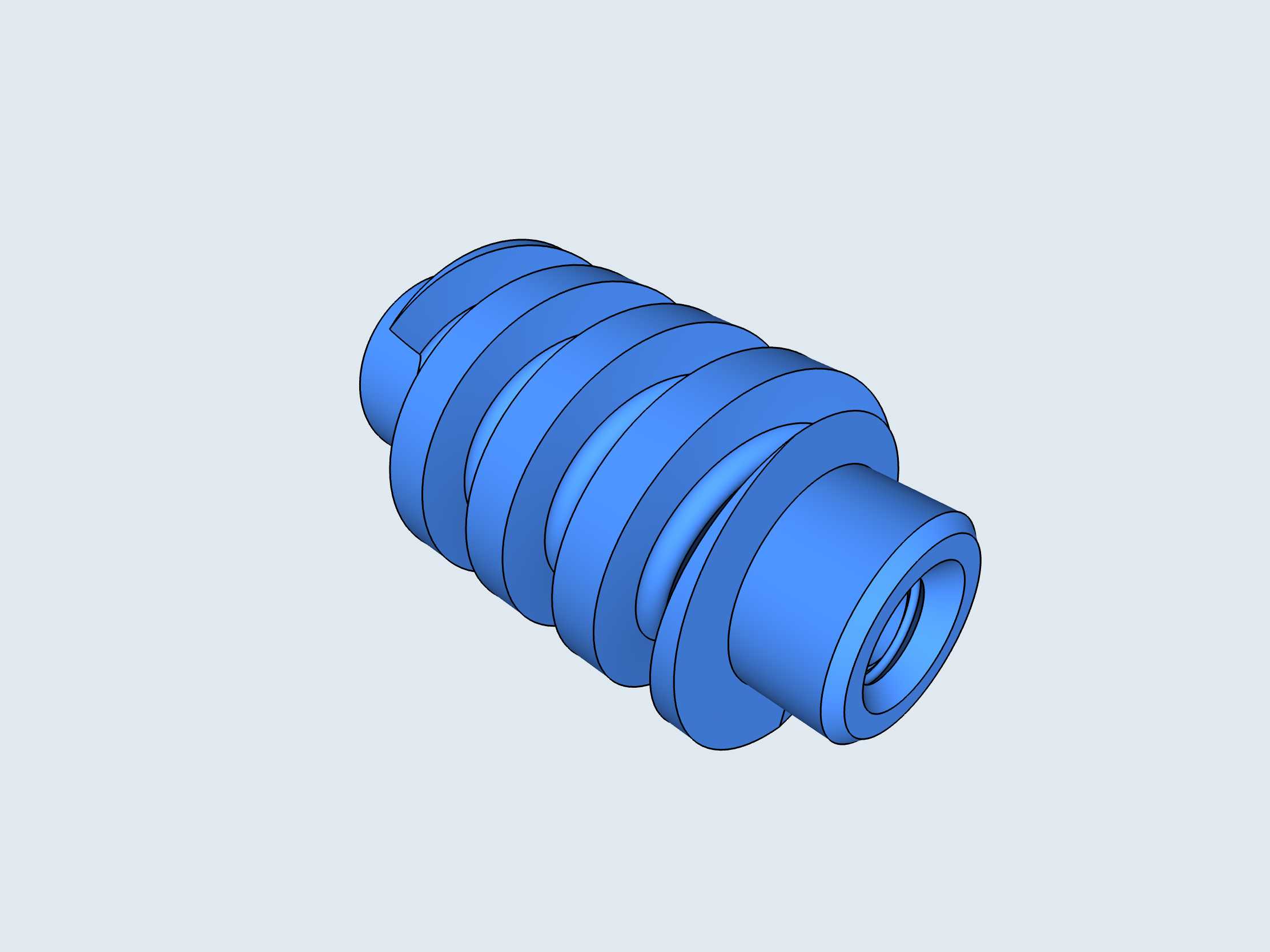

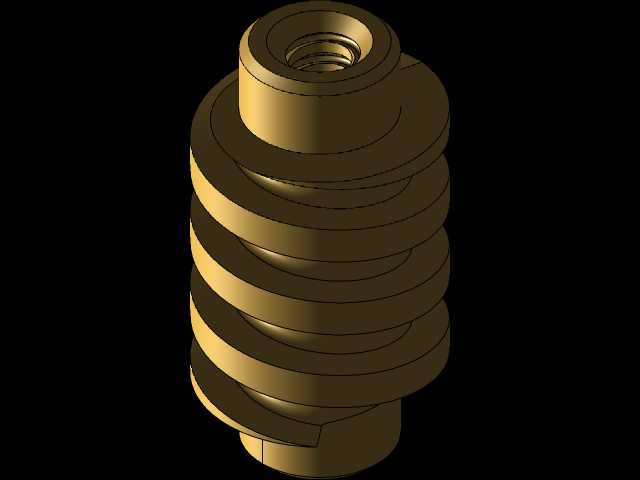

多头蜗杆传动结构件三维设计

该零件为传动系统核心啮合构件，主要应用于需要大传动比、低运行噪音的减速传动场景，常见于小型输送设备进给机构、精密微调装置、轻载回转驱动单元中，承担交错轴之间的运动与动力传递功能，相比普通圆柱齿轮传动，单级即可实现8-80的传动比，啮合过程为连续线接触，运行平稳性更优，冲击载荷耐受能力适配多数中低速轻载传动工况。设计阶段优先匹配啮合蜗轮的参数基准，齿部采用阿基米德蜗杆齿形，加工适配性强，普通车床即可完成齿形切削，无需专用成型刀具，降低小批量加工的工艺成本。两端轴颈预留轴承安装位，轴肩尺寸严格匹配常用深沟球轴承的内圈定位高度，安装时可直接通过轴肩完成轴向限位，无需额外加装定位套，减少装配环节的零件数量。中间段的螺旋齿部分做了等厚齿宽处理，齿顶圆与齿根圆之间的过渡圆角统一取R0.3，避免热处理环节出现应力集中导致的齿根开裂，同时啮合过程中可减少齿面的滑动摩擦损耗，延长传动副的整体使用寿命。右端的内孔结构为锁紧定位孔，装配时可穿入锁紧销与输出端轴件完成周向固定，避免大扭矩传递过程中出现轴与蜗杆的相对转动，孔口做1×45°倒角，方便装配时的导向导入，减少装配对位的辅助时间。整体外形的最大外圆为螺旋齿的齿顶圆直径，安装时需预留足够的径向避让空间，避免齿部旋转过程中与周边机架结构发生刮擦，两端轴颈的同轴度公差控制在0.02mm以内，保证高速运转时不会出现偏摆抖动，降低轴承的额外径向载荷。齿面粗糙度要求达到Ra1.6，装配前需涂抹润滑脂形成初始油膜，减少初期磨合阶段的齿面磨损，螺旋升角经过反复验算，确保与配对蜗轮啮合时不存在根切问题，传动效率稳定在75%-85%区间，适配连续运转的工作场景。
