管架式越野攀爬车底盘结构设计

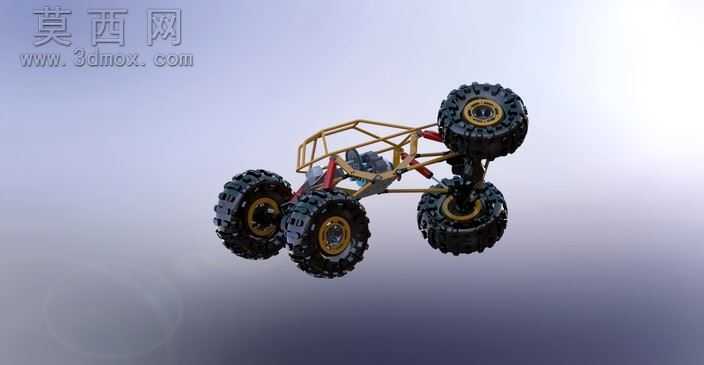

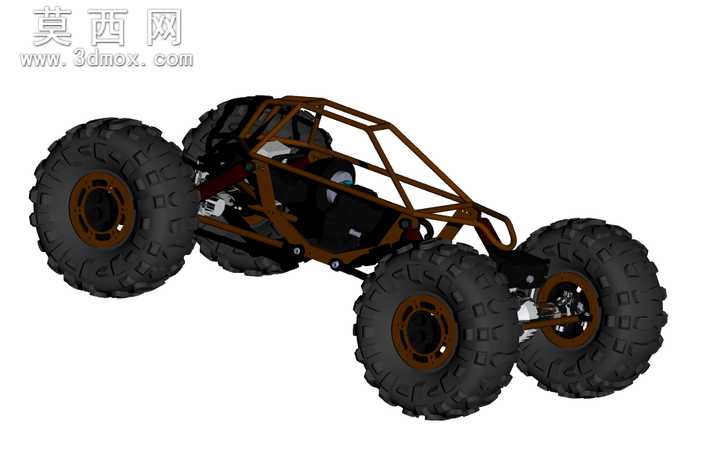

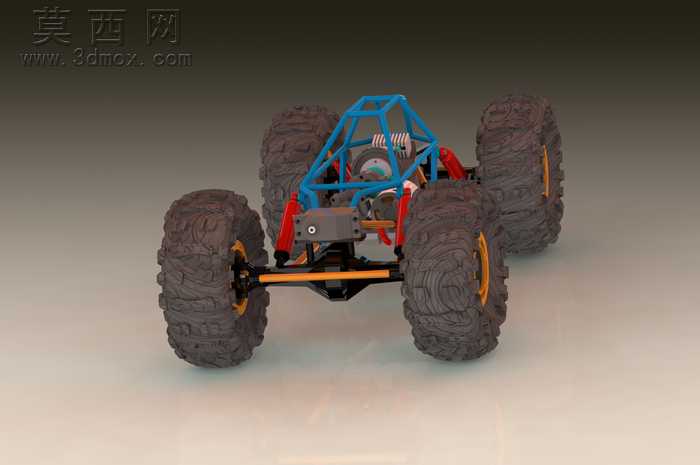

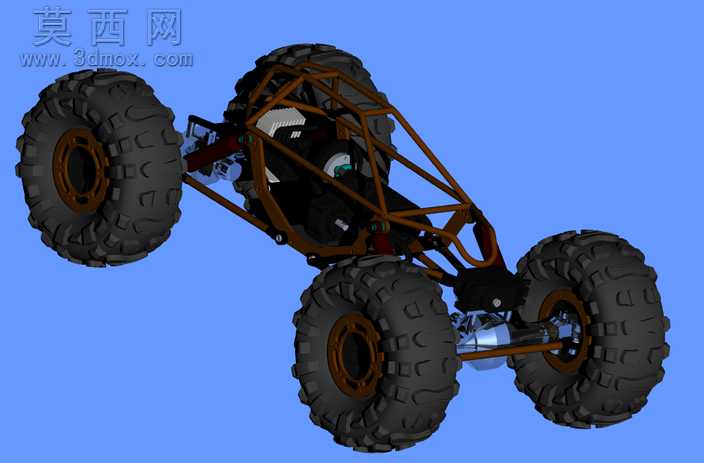

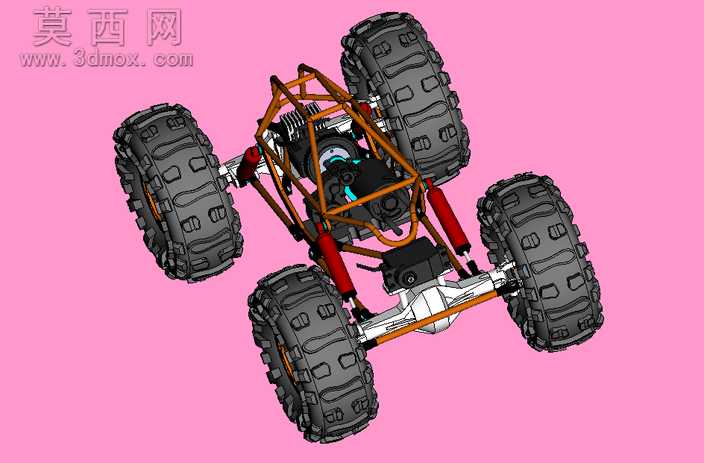

本作品为管架式越野攀爬车底盘的三维结构设计，采用SolidWorks完成全参数化建模，整体以管状桁架作为承载主体，搭配大尺寸越野轮胎与独立悬挂结构，还原了高性能攀爬车底盘的核心机械特征。建模过程中首先搭建空间管架的线框基准，通过扫描特征生成不同管径的承载管材，对管架的连接节点做了贴合实际焊接工艺的圆角过渡处理，既保证结构视觉上的轻量化观感，也还原了越野底盘高强度的结构设计逻辑。行走系统部分，针对攀爬车大行程悬挂的需求，对摆臂、减震器安装位、转向节、轮毂等部件做了独立建模，轮胎部分通过纹理贴图还原了大颗粒越野胎的胎面纹路，轮毂的多层装配结构、固定螺栓细节都做了精细化还原，保证模型在渲染状态下可以呈现出接近实车的机械质感。材质配置上，管架部分赋予哑光金属漆材质，悬挂摆臂采用阳极氧化金属质感，减震器做了活塞杆亮面金属与筒身磨砂质感的区分，轮胎采用哑光橡胶材质，不同部件的材质粗糙度、反光度参数经过反复调试，渲染后可以清晰区分不同零部件的材质属性，直观呈现底盘的结构层次。设计思路上，该底盘参考了极限攀爬越野车的结构布局，采用四轮独立的悬挂连接方式，预留了动力总成、转向机构的安装空间，管架的镂空设计既降低了底盘整体重量，也可以在越野工况下分散冲击载荷，大尺寸轮胎搭配高离地间隙的布局，能够适配复杂非铺装路面的通行需求。模型完成后经过装配干涉检查，所有运动部件预留了合理的活动间隙，可用于越野车辆结构教学、攀爬车改装方案验证、相关机械设计课程的参考案例，也可作为渲染素材用于越野车辆相关的内容创作，完整还原了专业越野底盘从结构布局到细节设计的全流程建模逻辑。
