空射型制导火箭弹结构三维设计

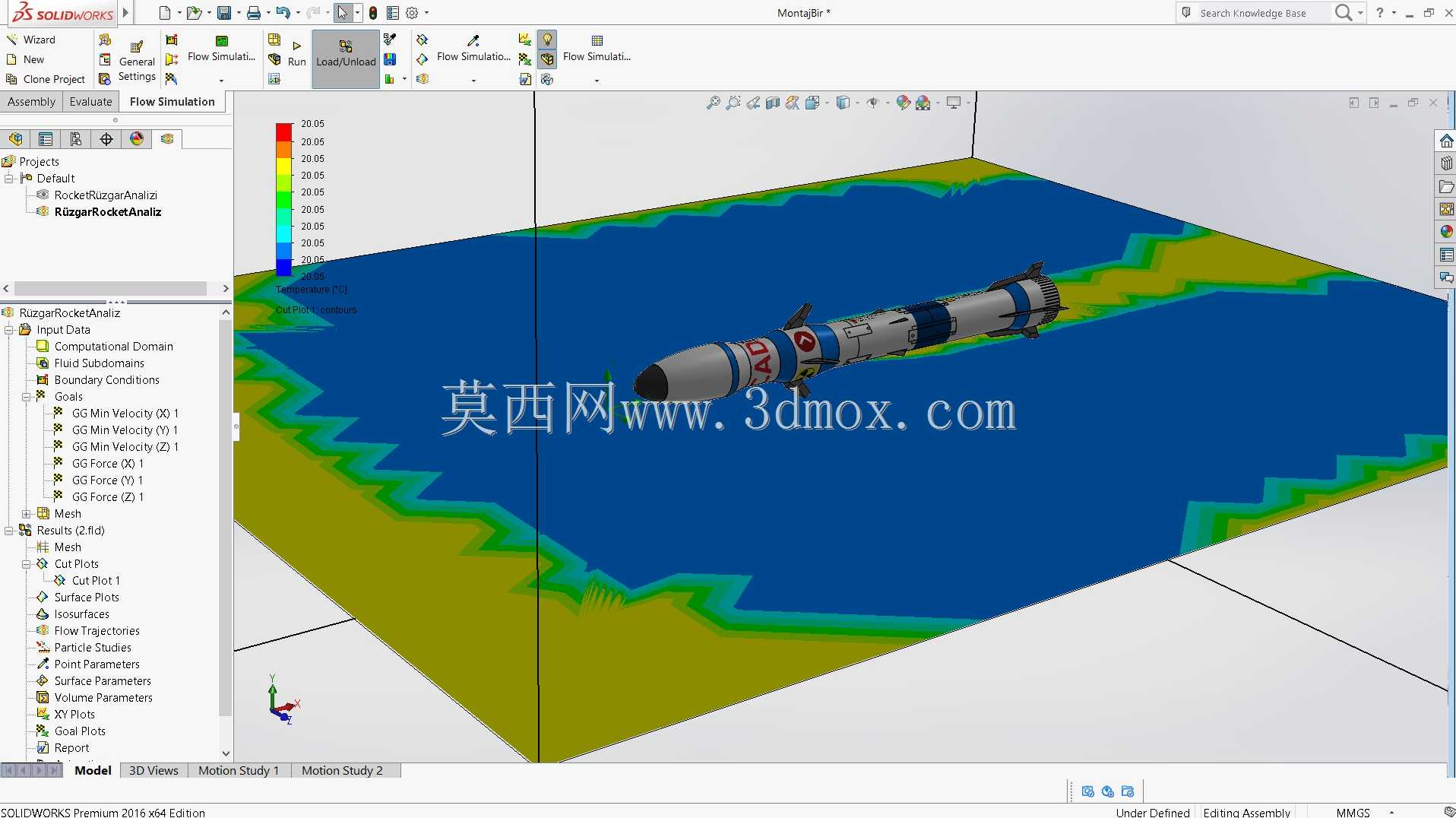

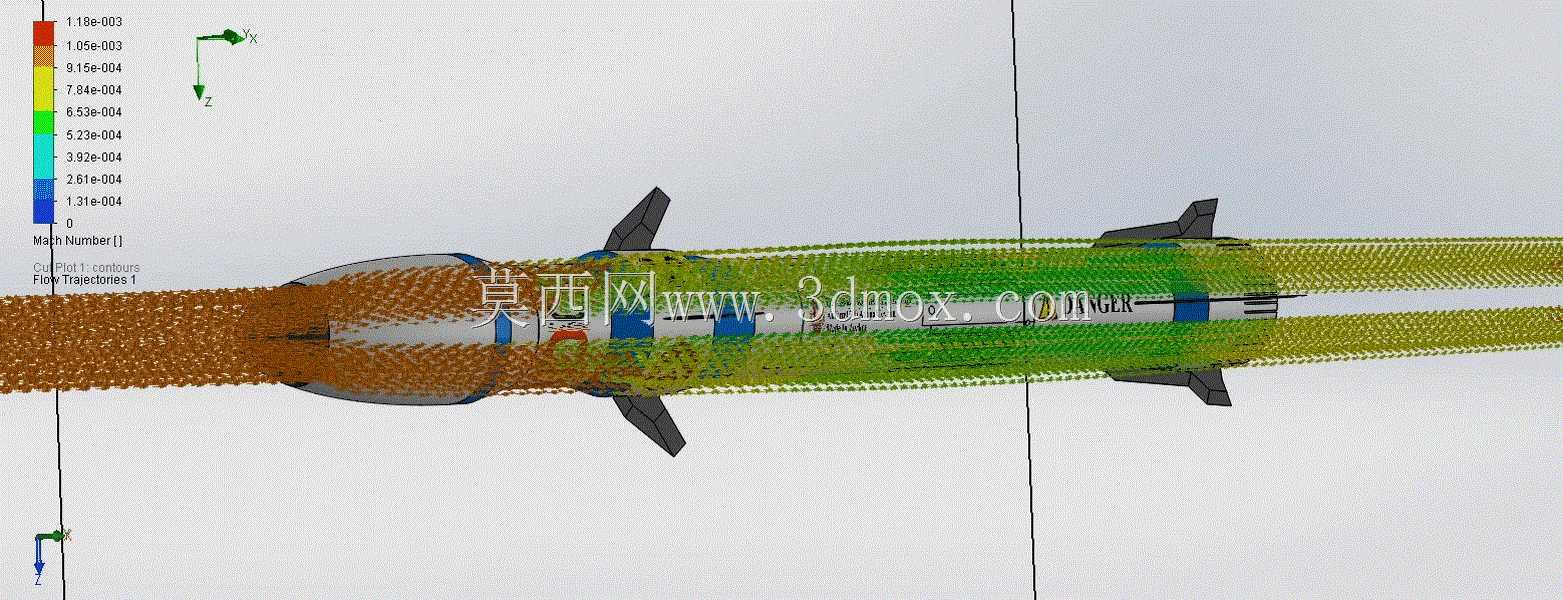

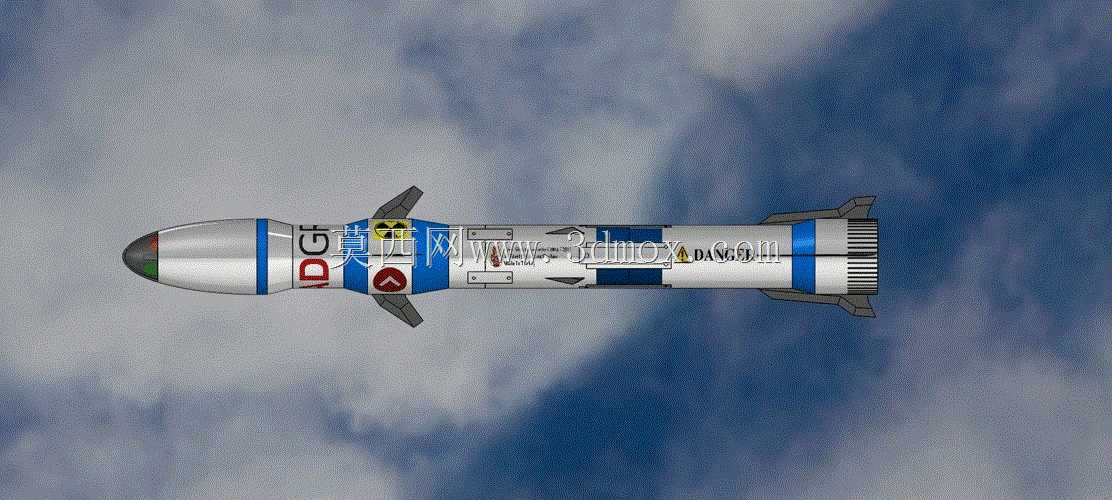

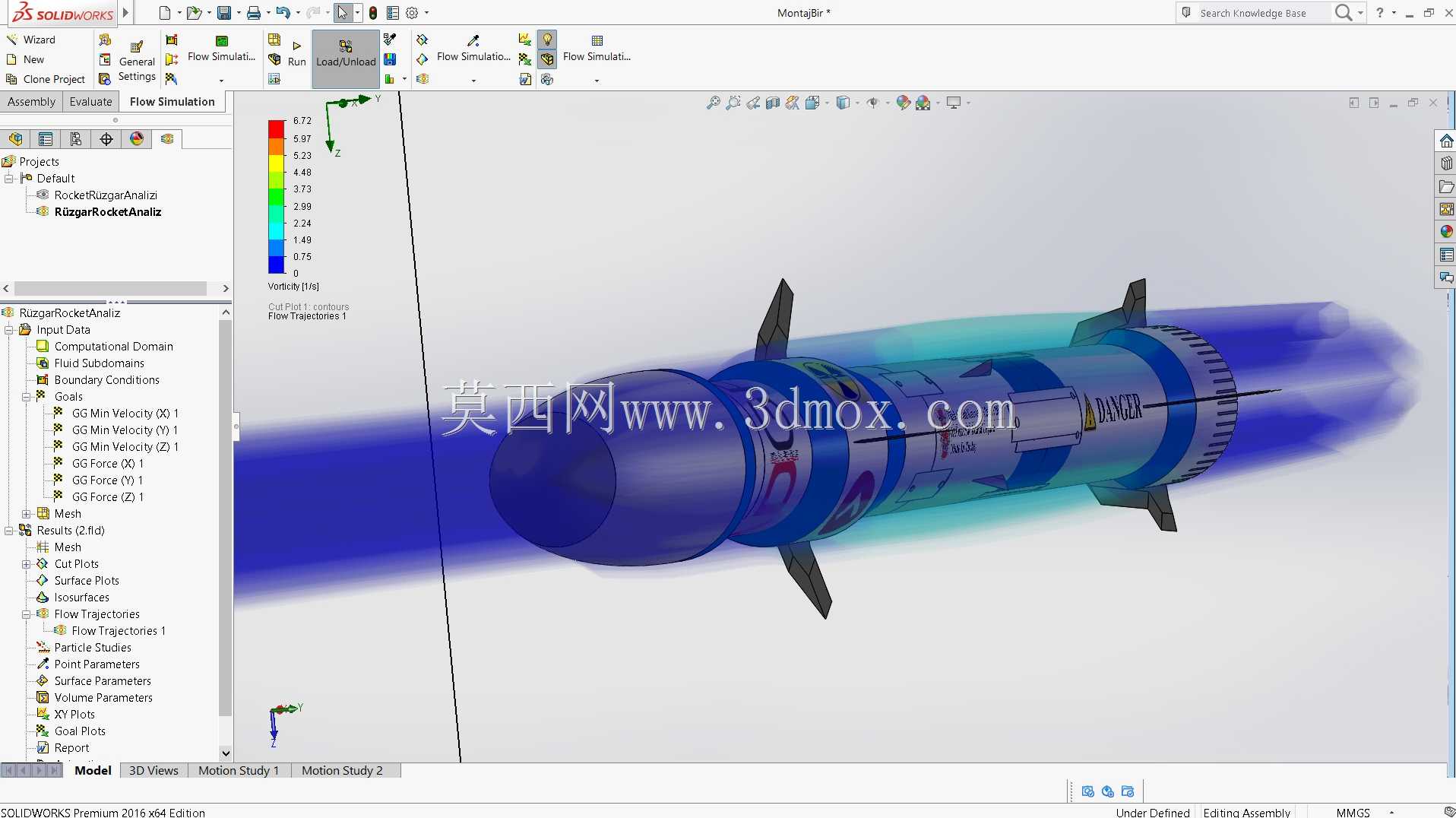

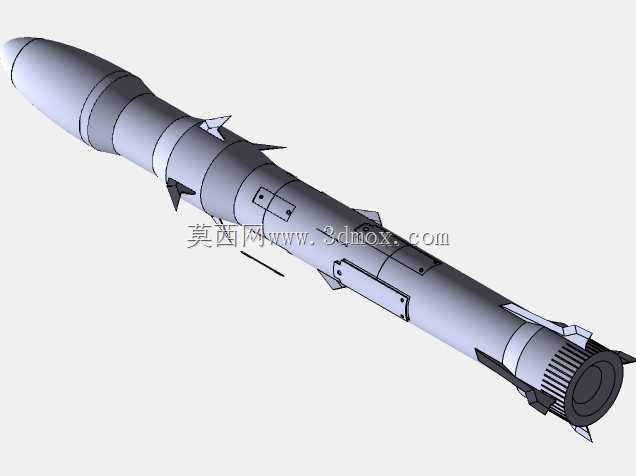

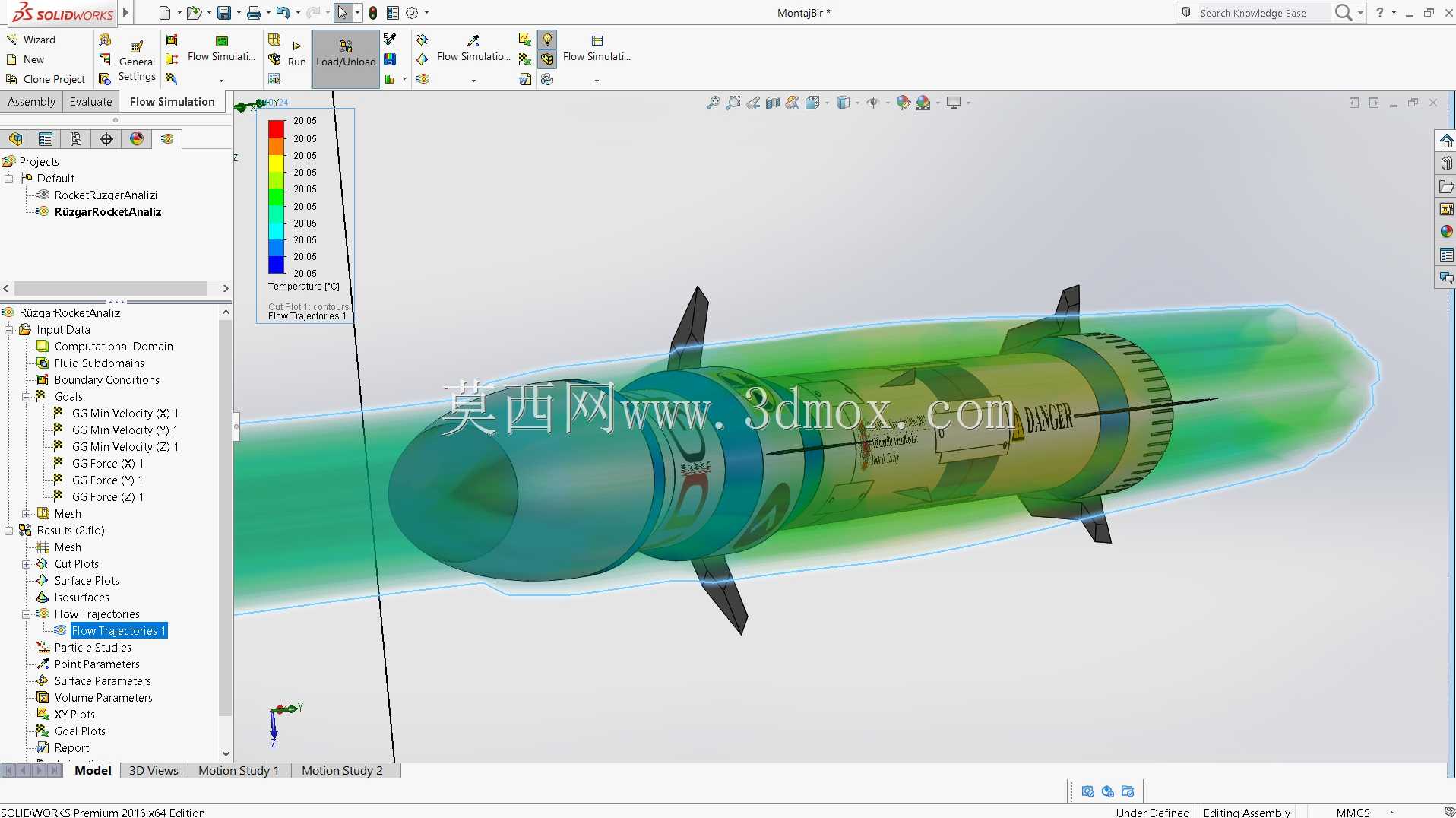

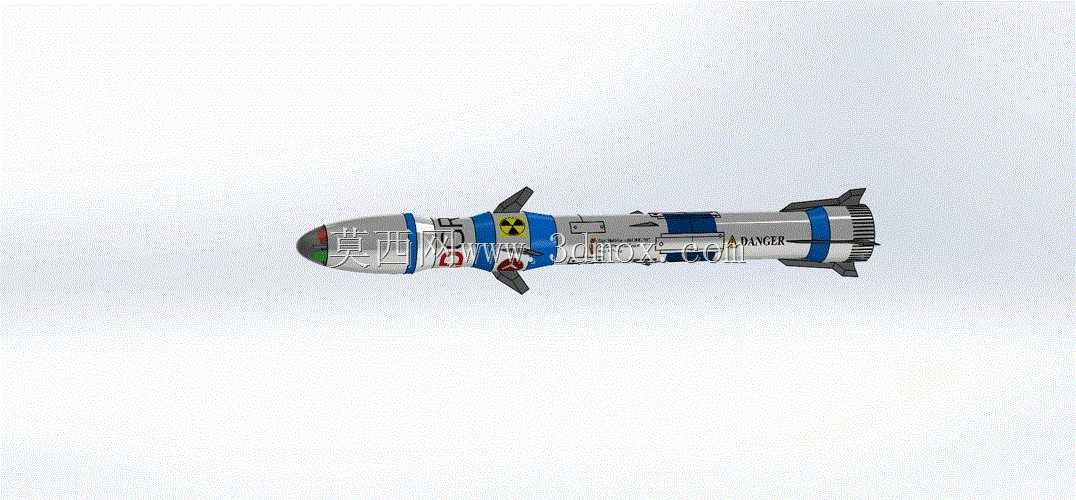

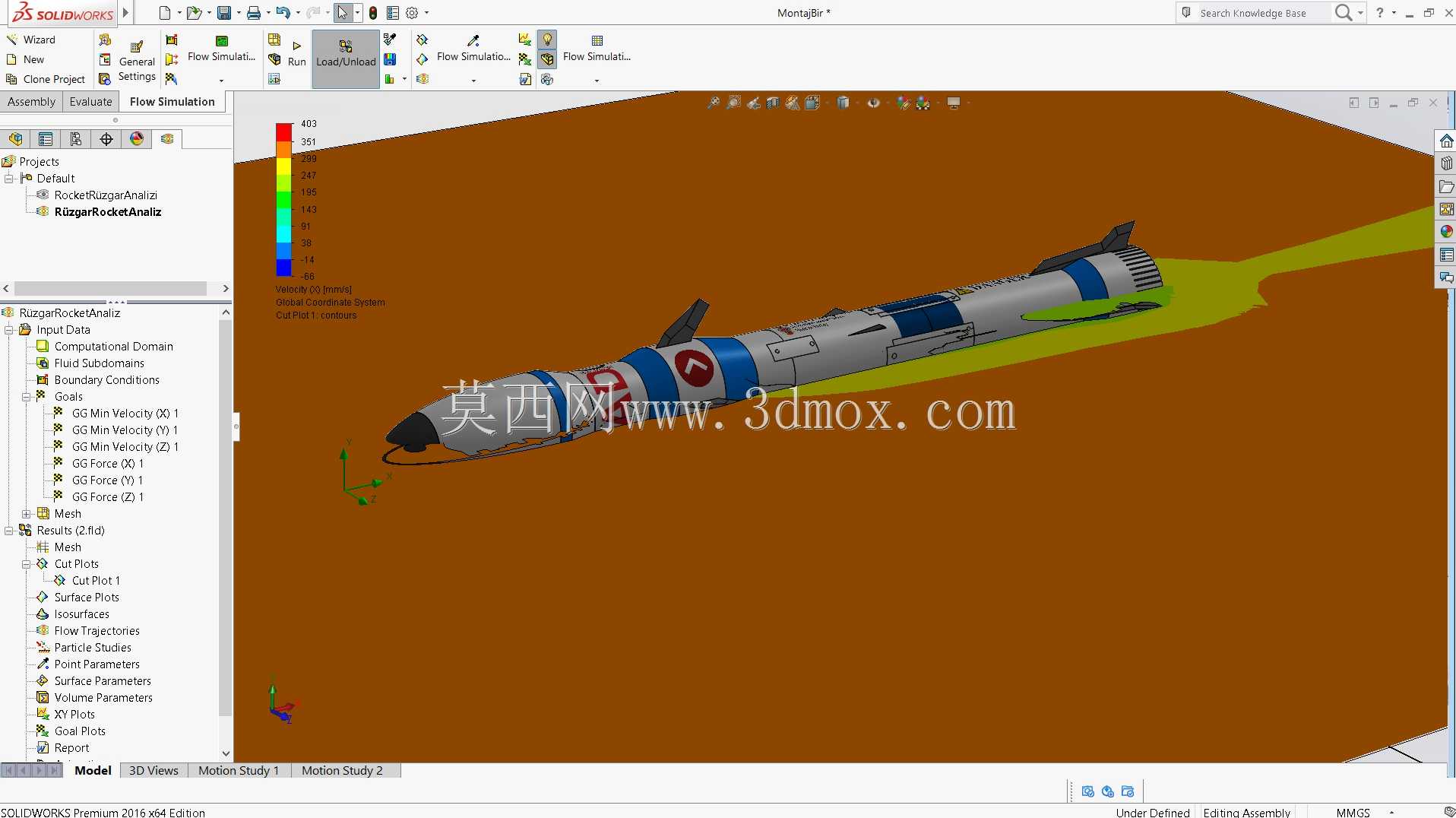

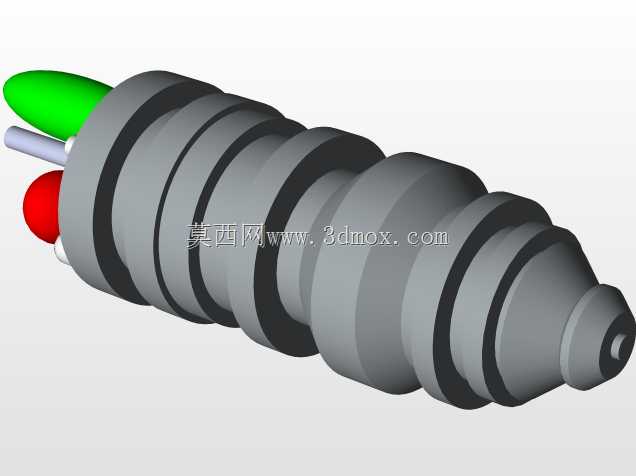

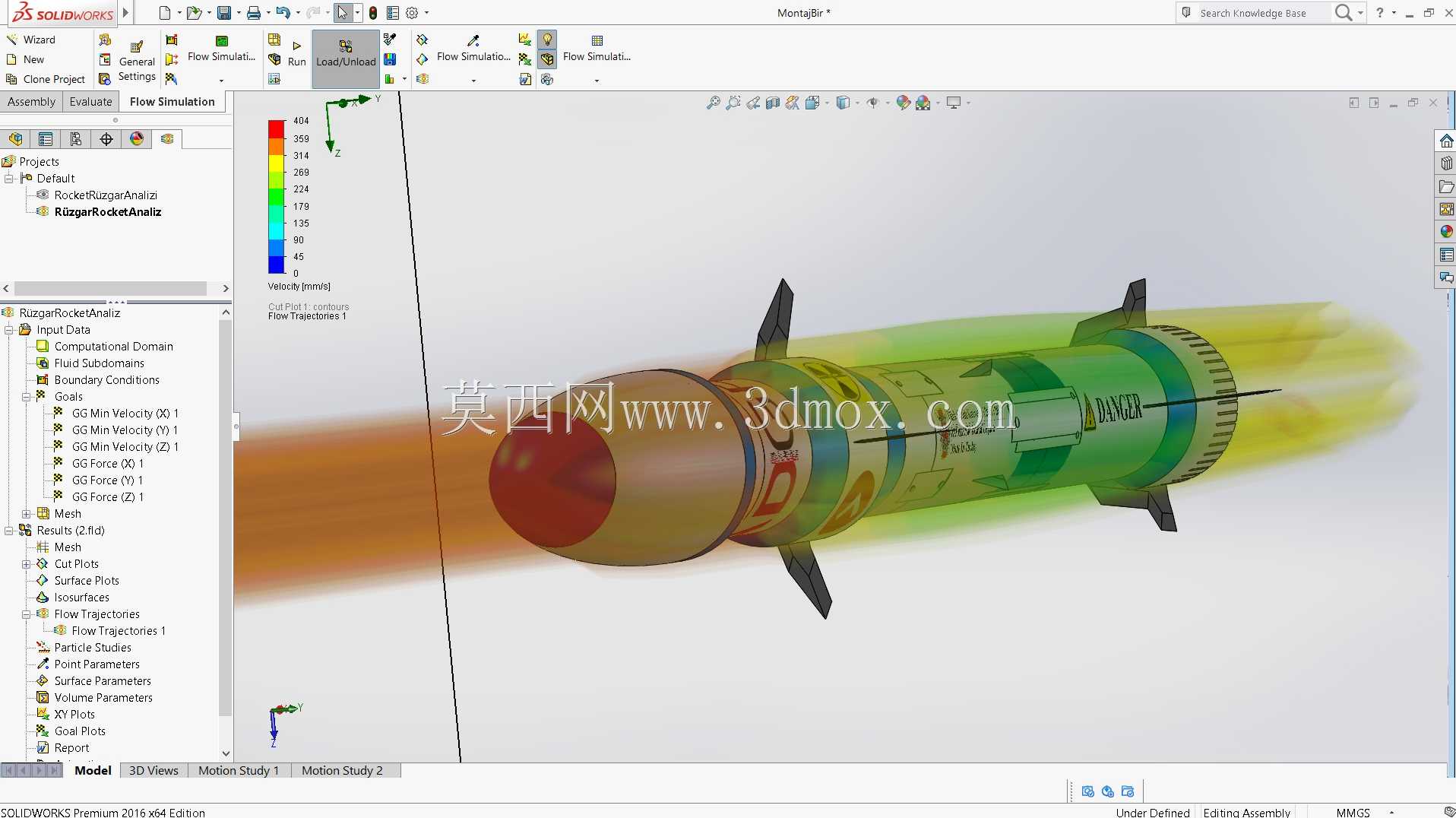

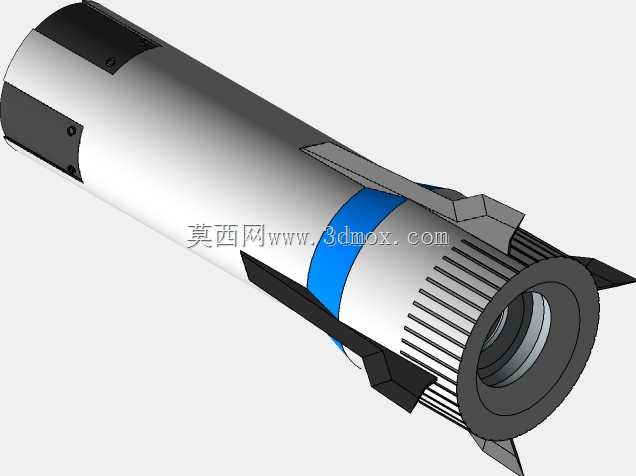

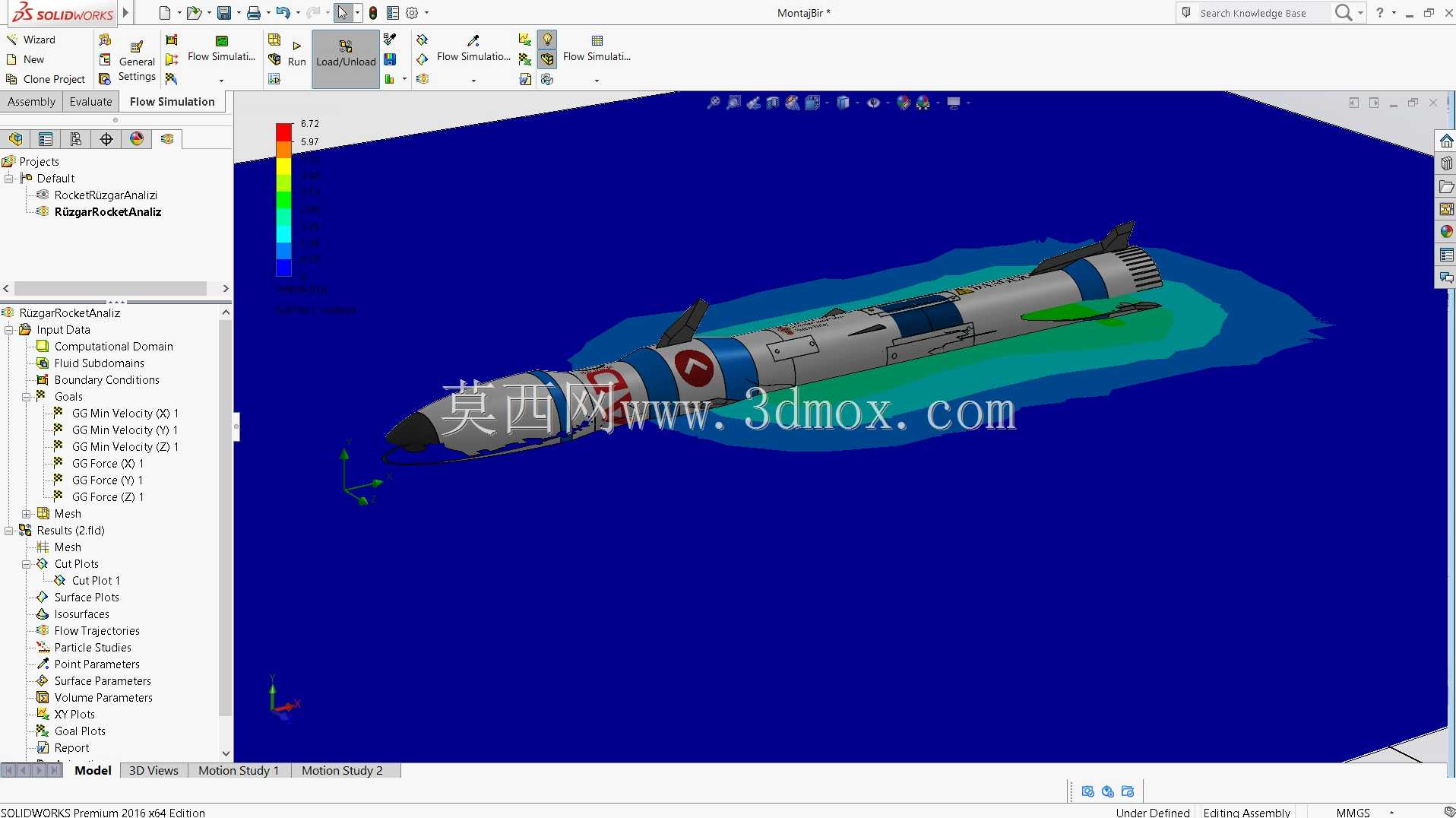

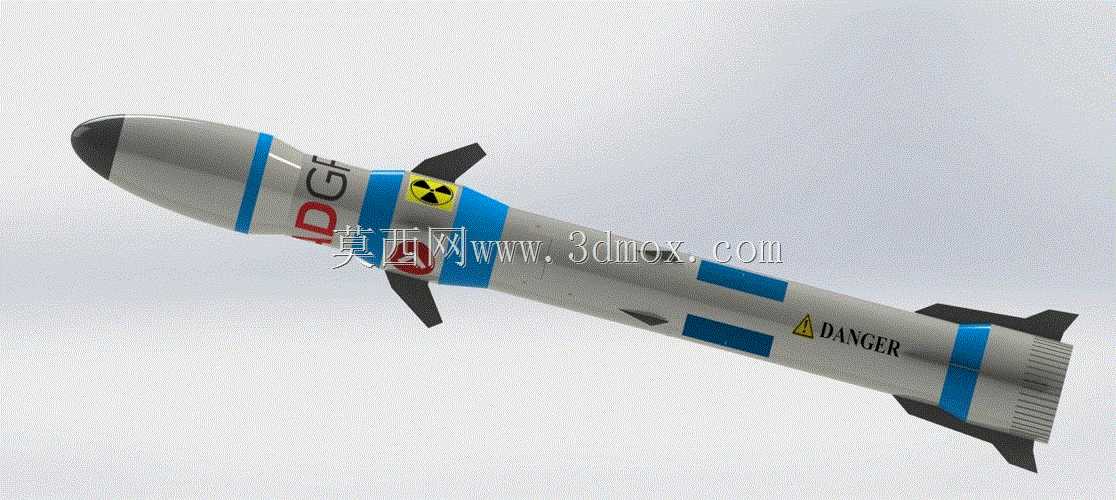

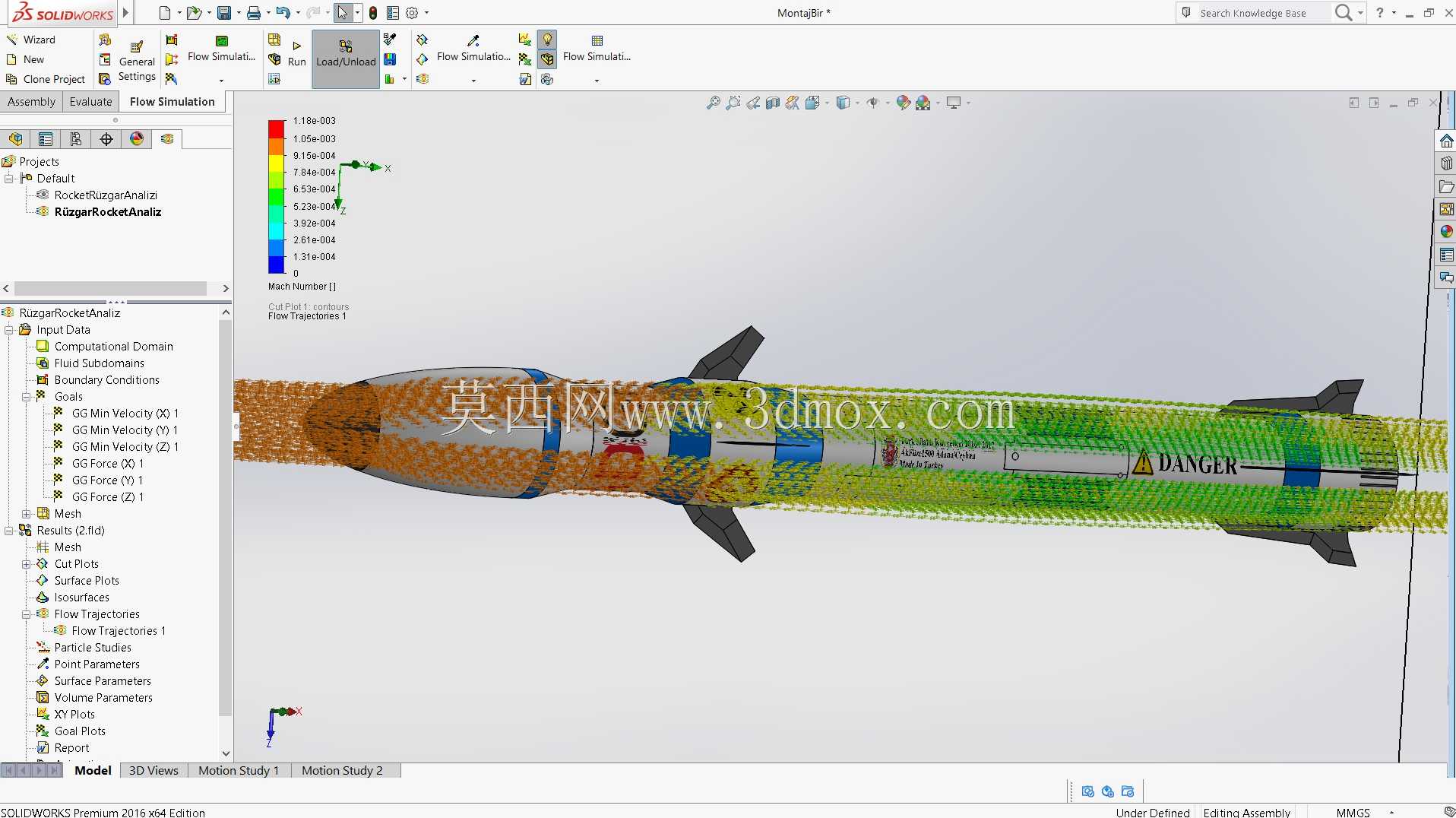

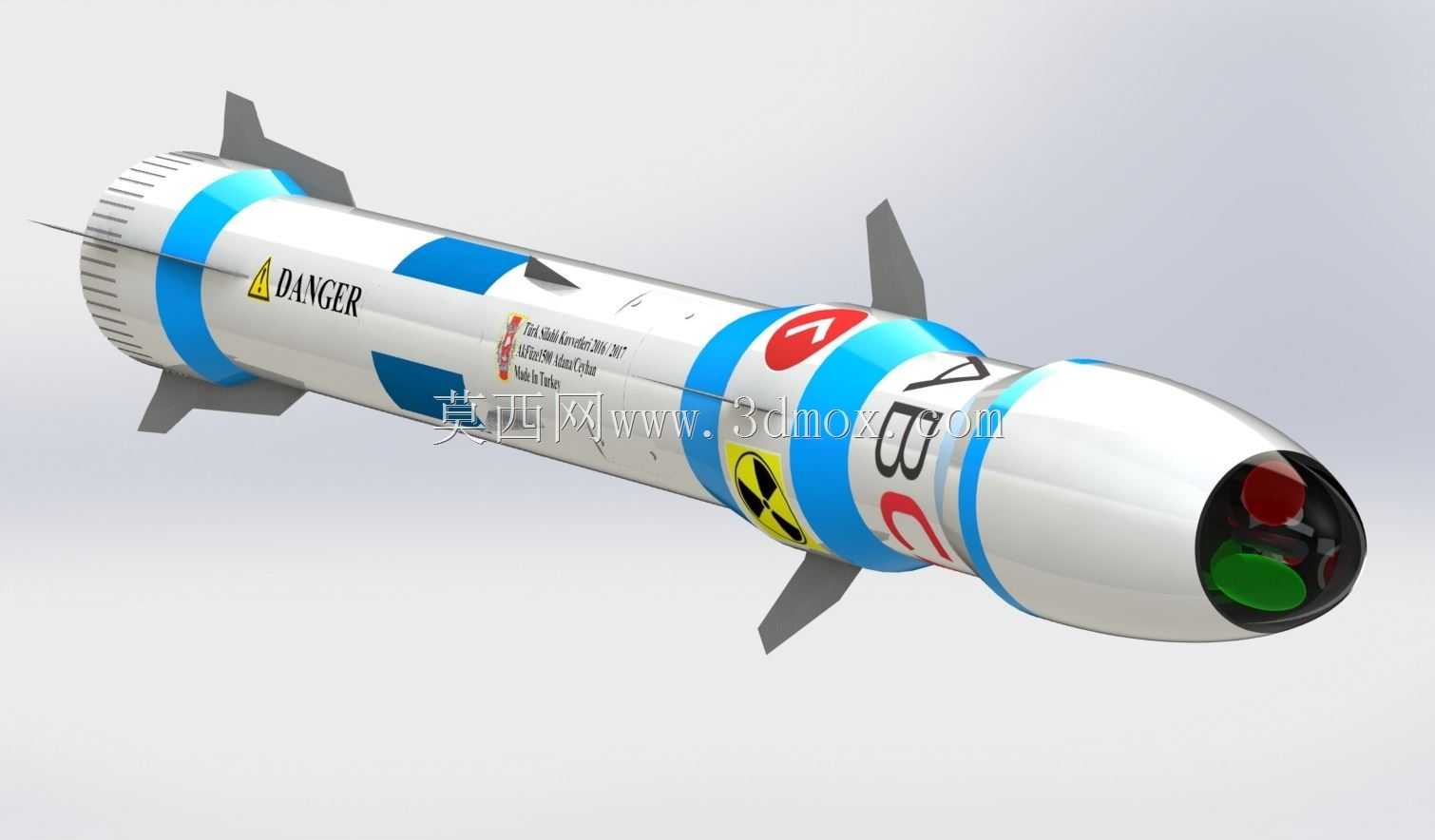

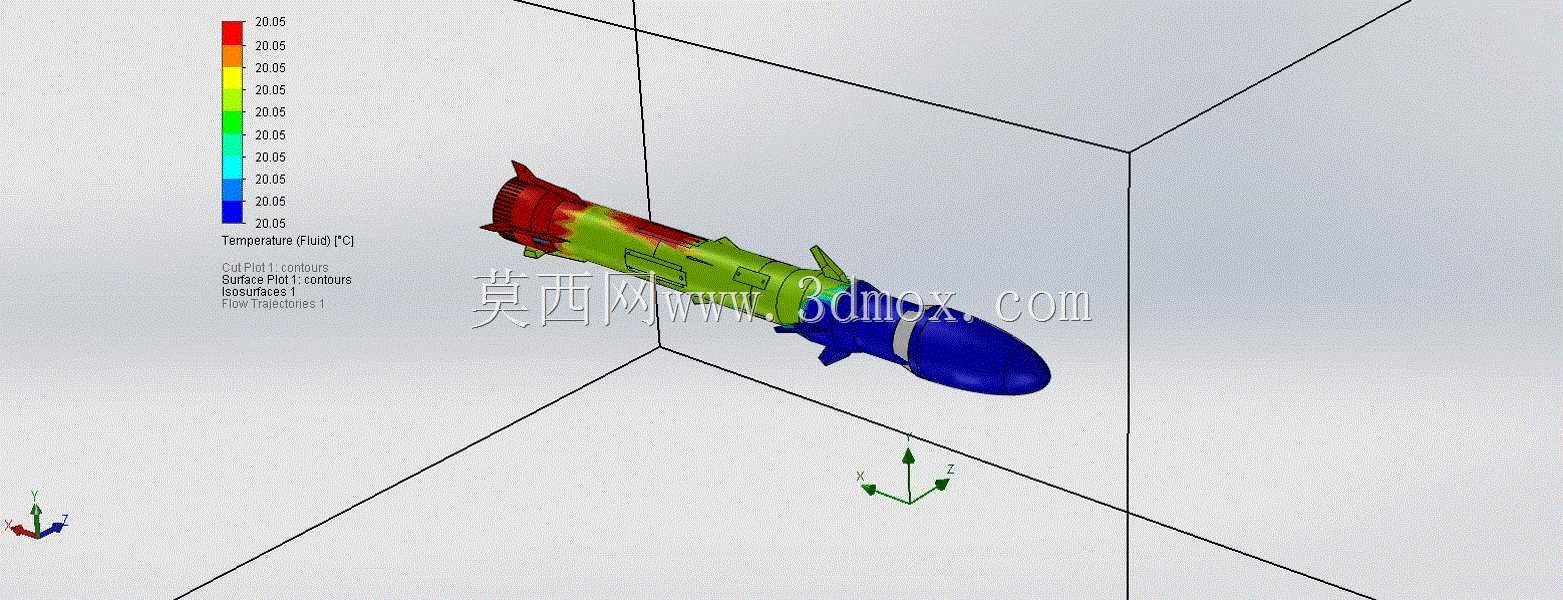

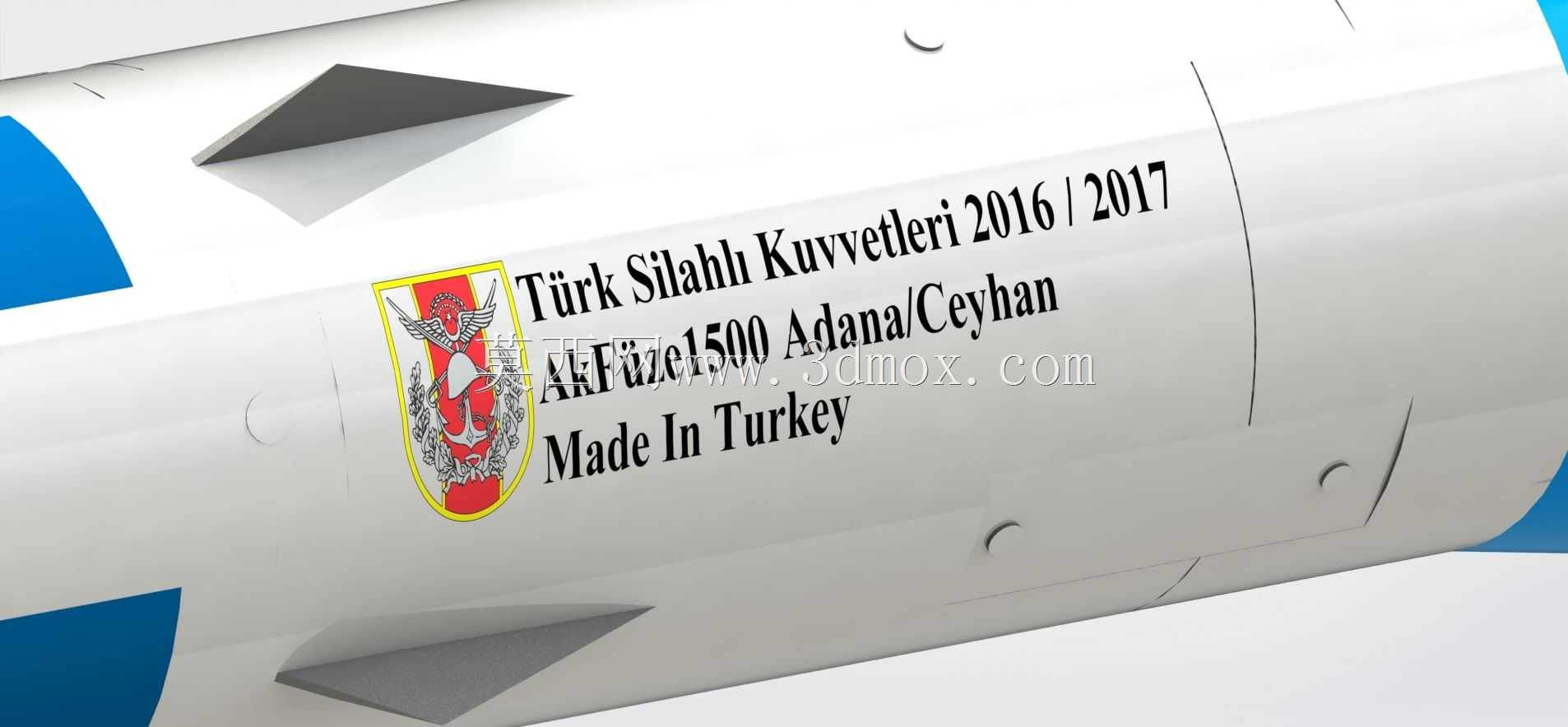

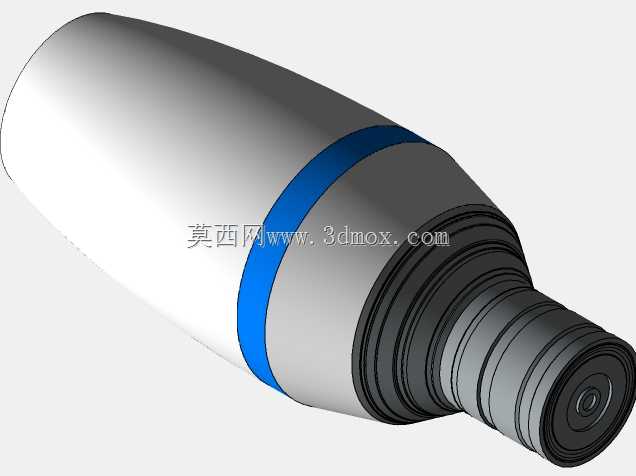

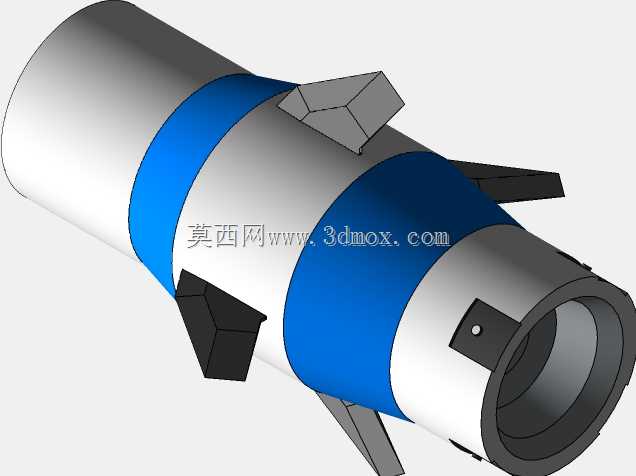

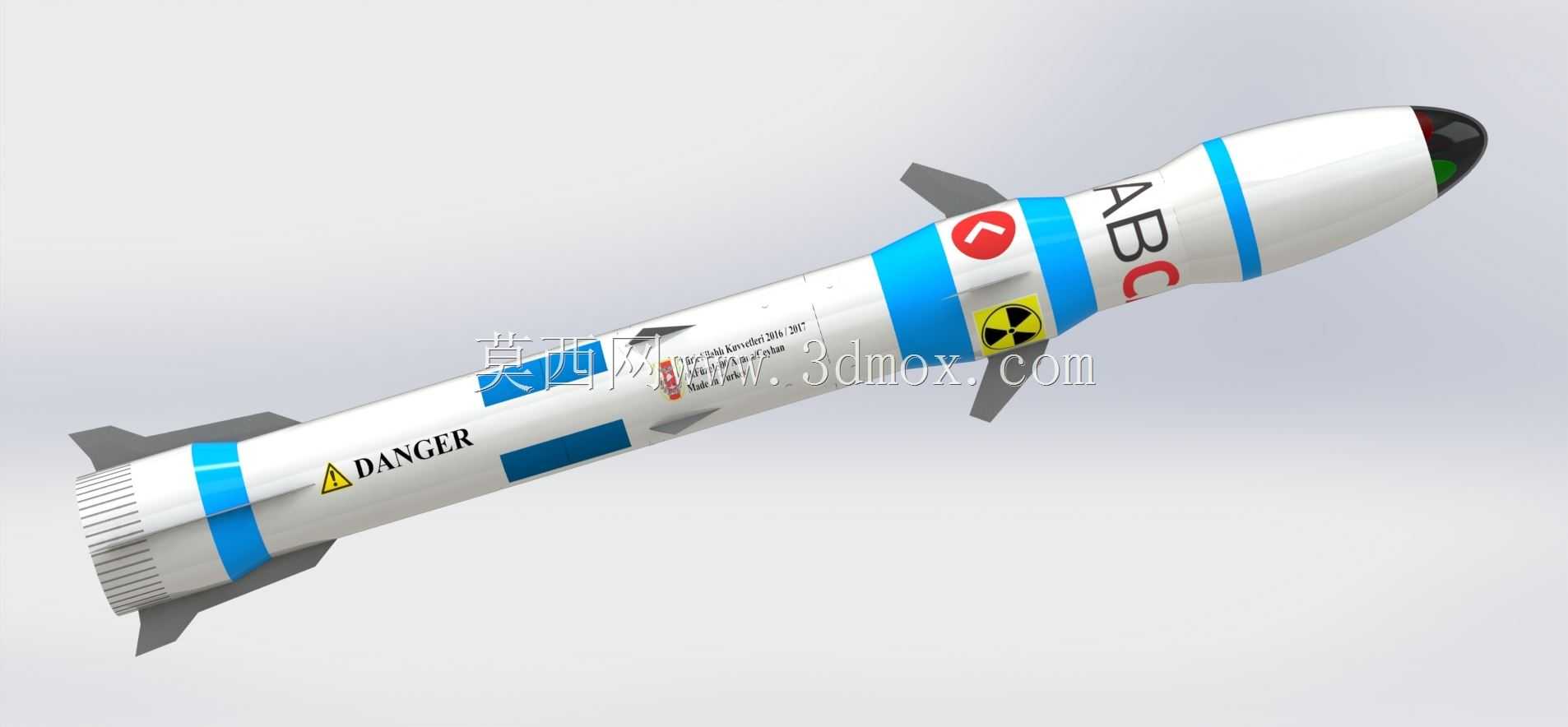

该款制导火箭弹的三维结构设计，核心围绕空基平台挂载使用的场景展开，整体气动布局采用小展弦比折叠尾翼搭配头部双圆弧整流罩的构型，弹体直径控制在127毫米标准航空火箭弹口径区间，总长度适配主流武装直升机、轻型攻击机的火箭发射巢安装边界，折叠状态下尾翼展长不超过弹径1.2倍，可直接兼容现有70毫米、122毫米等多型发射巢的装填空腔，无需对载机挂架做额外改装。从功能模块划分来看，弹体从前到后依次设置导引头舱、引信战斗部舱、固体火箭发动机舱、尾翼稳定控制舱四个独立舱段，各舱段之间采用螺纹止口加剪切销的连接形式，既满足发射时1500g过载下的结构强度要求，也便于一线勤务人员快速拆解更换故障部件。引信模块采用触发加近炸复合设计，安装位置位于战斗部前端的安全隔离舱段内，勤务处理状态下引信发火回路与战斗部传爆序列之间有刚性机械隔断，只有弹体离开发射管达到15米安全距离后，隔断机构才会在离心力与发动机燃气压力共同作用下解除保险，避免载机挂载阶段出现误起爆风险。战斗部采用预制破片杀伤构型，弹体外壳内壁预置钨合金破片衬层，起爆后破片飞散角控制在120度范围内，可有效覆盖地面轻型装甲车辆、集群有生力量等典型目标。固体火箭发动机采用单室双推力装药设计，起飞阶段大推力工作时间0.8秒，将弹体加速到680米/秒的巡航速度，后续巡航阶段小推力维持弹体速度，最大有效射程可达8公里，发动机喷管采用长尾管设计，将高温燃气导向弹体尾部排出，避免尾焰灼烧载机挂架部位。尾翼控制舱内置四片独立电动舵机，可根据导引头传输的目标位置信号实时修正弹体飞行姿态，相比传统无控火箭弹，命中精度可提升一个数量级。建模过程中对弹体各部位的壁厚做了等强度优化，弹身主体采用7075铝合金机加工成型，头部整流罩采用透波性良好的石英纤维复合材料，既保证雷达导引头的信号收发效率，也能降低弹体整体重量，提升有效载荷占比。各舱段的密封结构均采用双O型圈设计，可满足雨天、沙漠扬尘等复杂环境下的勤务使用要求，弹体表面的警示标识、接口定位标记均按照军工产品标识规范做了凹凸刻线处理，装配时可通过标记快速对准舱段位置，避免出现错装问题。
