马卡洛夫手枪配套弹匣结构三维数模

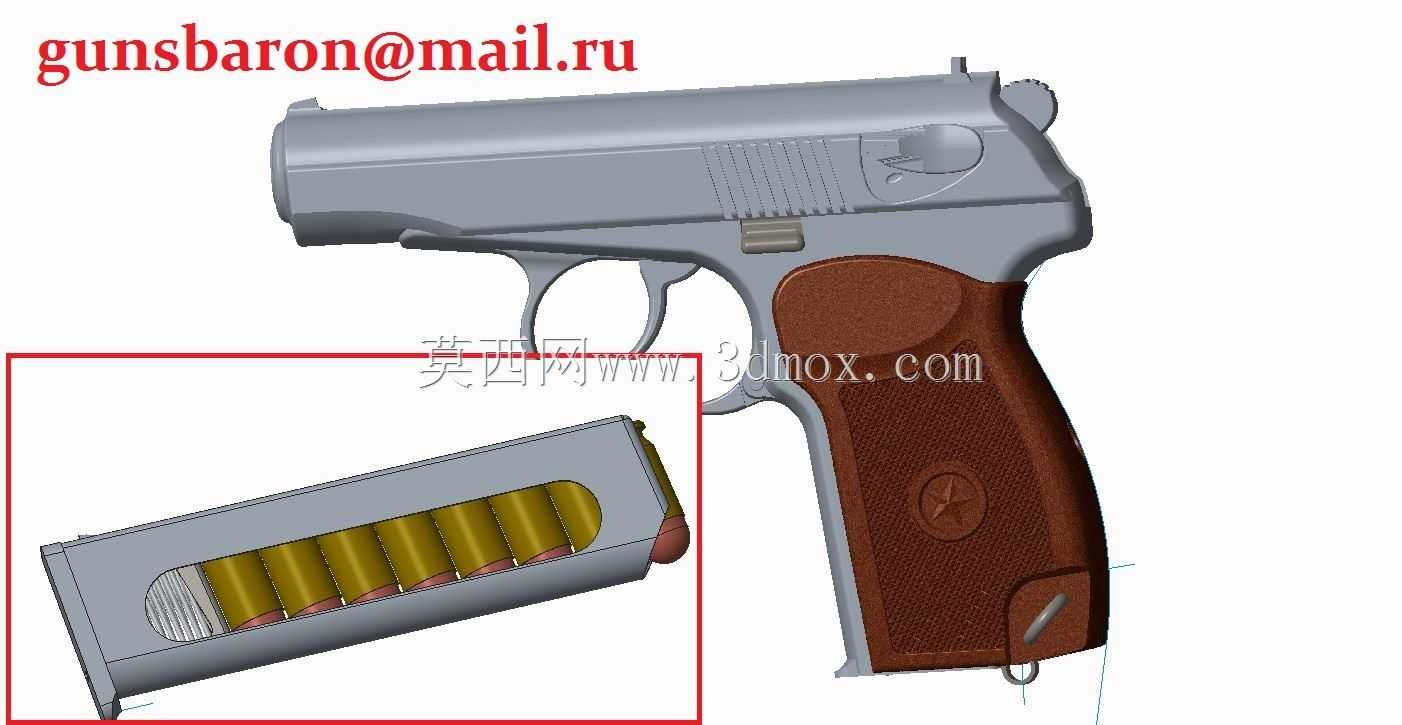

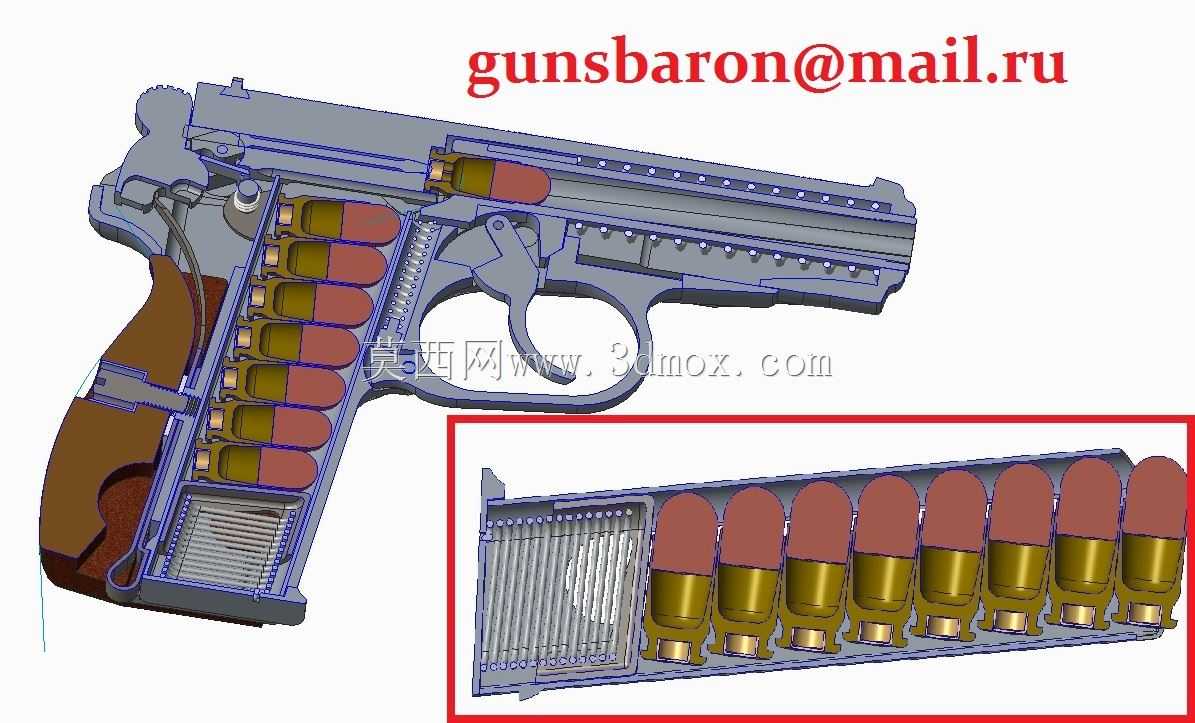

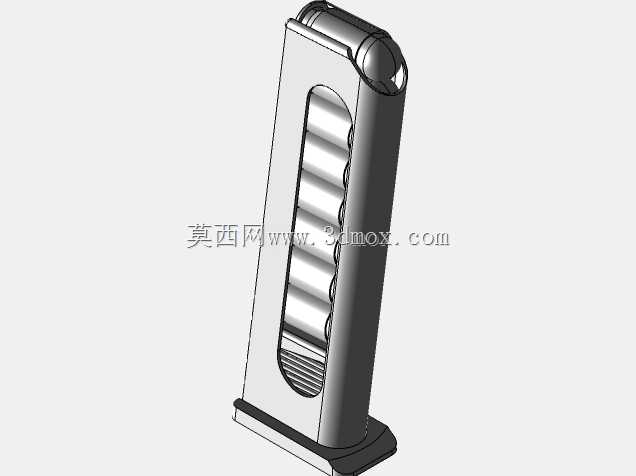

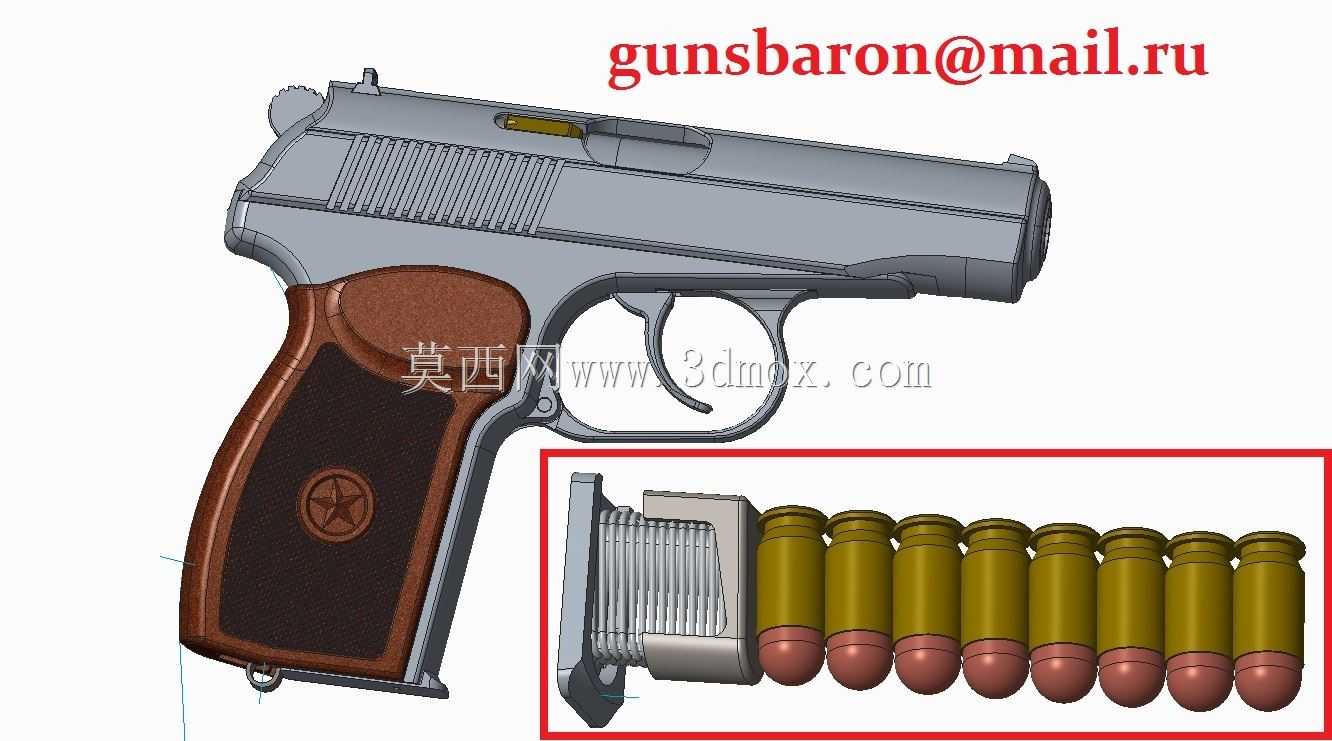

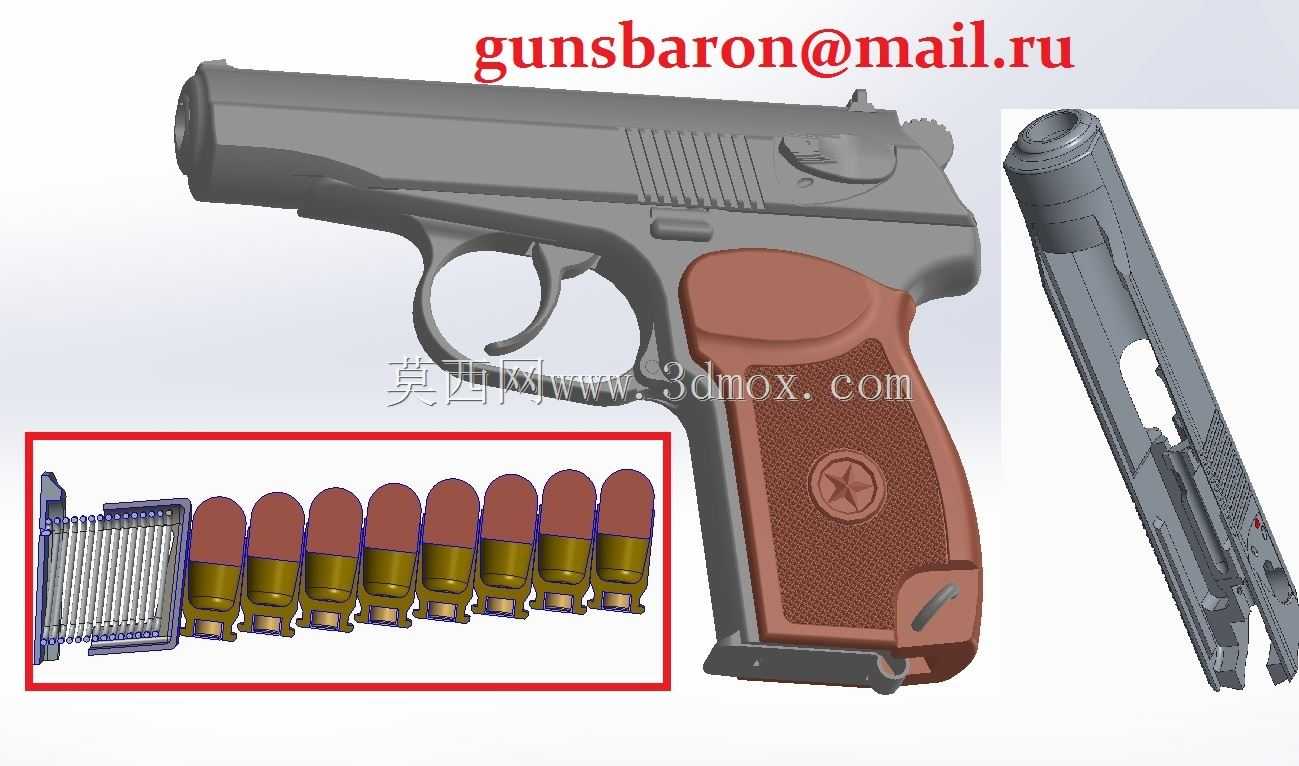

这款马卡洛夫手枪配套弹匣的三维建模，完全围绕轻武器供弹系统的实际工况展开设计，建模过程中优先还原了实弹匣的装配逻辑与功能边界，可直接用于轻武器结构教学、战术装具适配开发、模拟训练器材研发等场景。从实际用途来看，该部件是马卡洛夫手枪完成供弹动作的核心载体，需要在手枪往复上膛的过程中，稳定完成托弹、输弹、余弹保持的全流程动作，建模时完全还原了弹匣壳体、托弹簧、托弹板、弹匣底盖、余弹观察窗的全部配合关系，没有做简化处理。设计思路上，首先匹配马卡洛夫手枪握把的内部安装腔体尺寸，弹匣整体插入握把后，抱弹口位置与枪管进弹坡的对齐公差控制在0.1mm以内，避免出现供弹卡滞的问题；弹匣壳体采用0.8mm壁厚的冲压钢结构特征建模，侧面开设的长条形余弹观察窗，既可以直观显示内部剩余弹药数量，也能在保证结构强度的前提下减轻整体重量，握把侧的防滑纹路特征也完全还原实件的冲压纹理，方便射手快速插拔更换弹匣。托弹板的弧度完全匹配9×18mm马卡洛夫手枪弹的弹壳锥度，托弹簧的压缩行程按照8发容弹量做了参数化设置，保证最上方弹药始终保持正确的供弹角度，不会出现顶弹偏斜的问题；弹匣底盖的卡扣结构也做了完整还原，装配后可以完全锁定托弹簧的预压位置，日常维护时按压卡扣即可快速拆解，清理内部的沙尘与积垢。外形尺寸方面，弹匣整体高度适配马卡洛夫手枪握把的深度，插入后底盖与握把底部齐平，不会突出影响握持手感；宽度方向完全匹配握把片之间的安装间隙，插拔过程中不会出现旷量，抱弹口的收口尺寸经过反复校核，既可以牢牢卡住弹药底缘不会掉弹，也能在套筒后坐复进时顺利将最上方弹药推入弹膛。建模时还考虑了不同场景的适配需求，比如战术快拔套的开发可以直接调用该数模做配合公差校核，模拟训练器材的供弹机构也可以参考该弹匣的托弹角度做结构优化，甚至影视道具的制作也能直接提取外形数据做等比例复刻，所有结构特征都按照实件的工程逻辑搭建，没有出现违背机械原理的设计错误，各部件的装配关系都做了干涉检查，完全符合轻武器零部件的设计规范。
