皮卡汀尼导轨适配战术手电及安装环结构

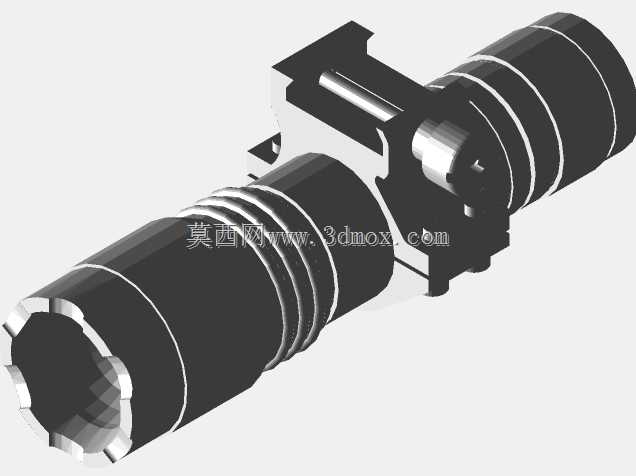

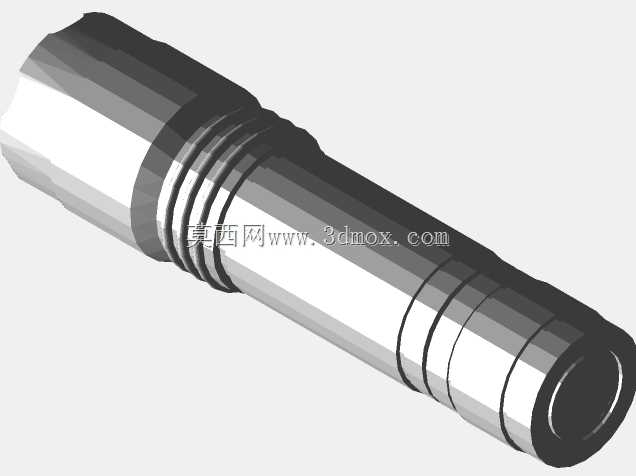

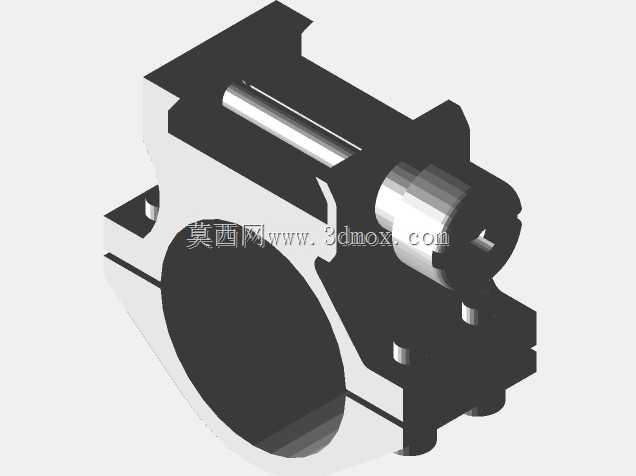

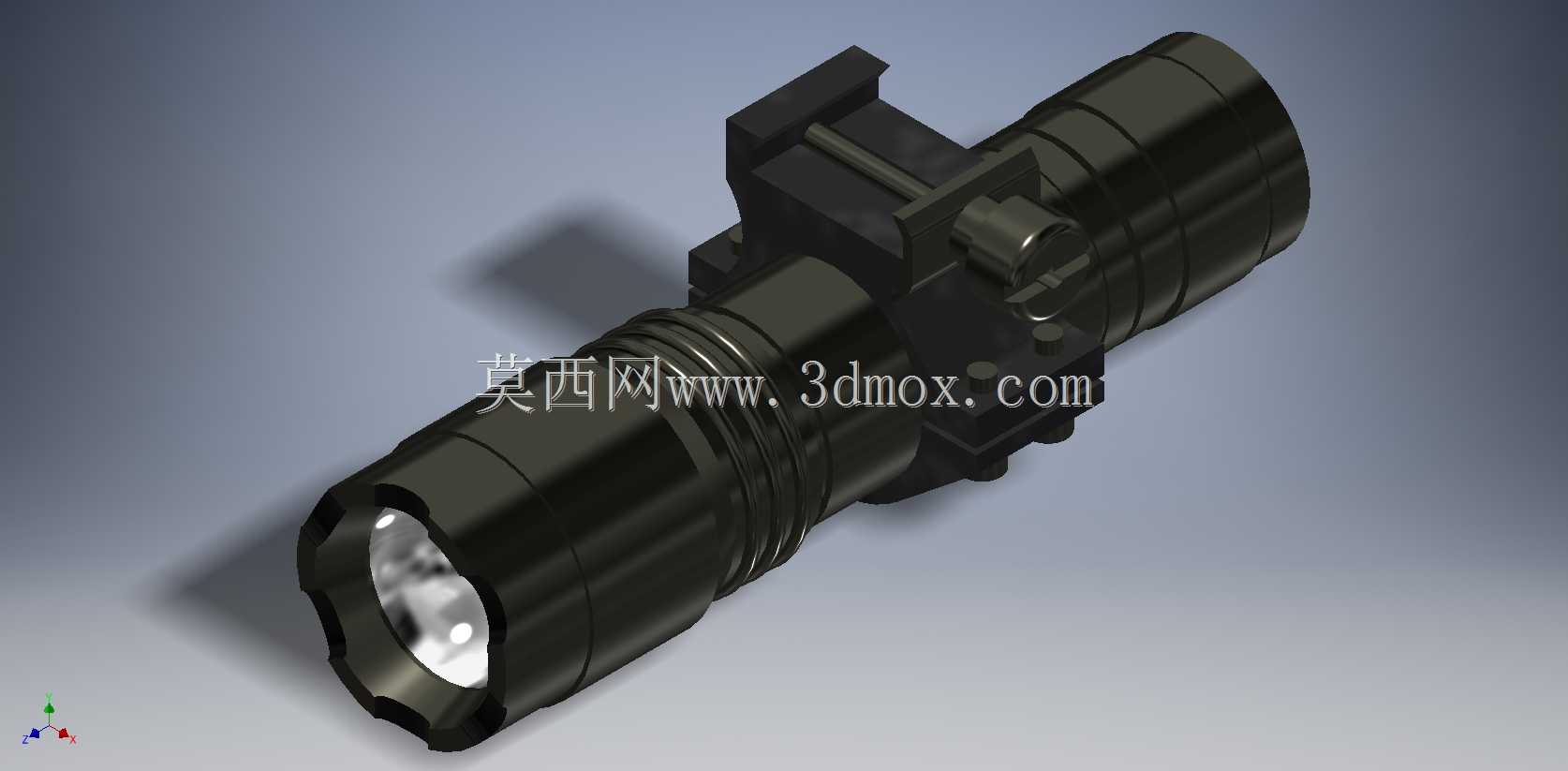

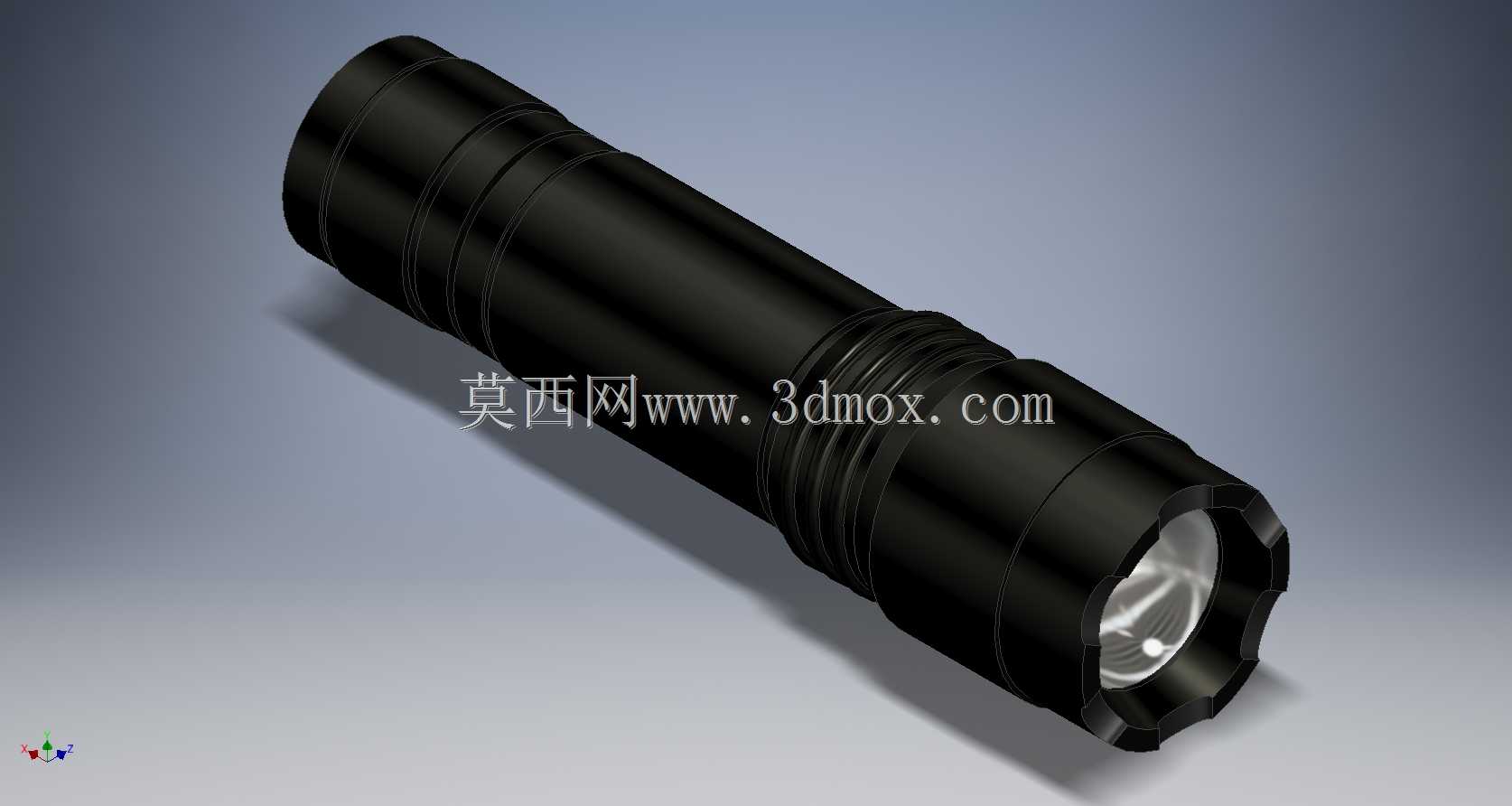

这套带安装环的战术手电结构，核心适配场景是轻武器的皮卡汀尼导轨挂载需求，在实际使用中，主要为低光环境下的目标识别、近距离作业提供定向照明支持，区别于普通手持手电，其安装结构的可靠性直接决定了使用过程中不会因后坐力、磕碰出现移位、掉落的问题。从功能特性来看，手电本体采用筒身防滑滚花设计，头部做了防撞破窗的齿形结构，灯头部分的透镜密封结构可以满足户外复杂环境下的防水防尘要求，筒身内部预留了标准电池仓的安装空间，尾部的开关结构位置刚好适配安装后射手的拇指操作范围，不需要改变持握姿势就能完成照明档位的切换。配套的安装环采用分体式锁紧结构，下半部分的导轨卡扣完全匹配标准皮卡汀尼导轨的卡槽尺寸，锁紧扳手采用偏心轮结构，只需要扳动扳手就能完成快速拆装，不需要额外工具，安装环的内孔尺寸和手电筒身的外径做了公差配合，锁紧后可以通过侧面的顶丝限制手电的轴向转动，避免照明光轴出现偏移。设计过程中首先考虑的是后坐力工况下的结构强度，安装环的壁厚做了针对性加强，卡扣和导轨接触的位置做了防滑齿处理，保证连续射击的震动下不会出现滑动；其次是安装边界的控制，整套组件安装后不会遮挡枪械本身的机械瞄具视野，筒身的外径控制在合理范围，不会和护木周边的其他附件产生干涉，整体的重心位置尽量贴近导轨安装面，减少对枪械原有平衡的影响。从尺寸边界来看，安装环的导轨卡槽宽度完全符合皮卡汀尼导轨的标准尺寸公差，锁紧后突出导轨的高度控制在较低范围，避免勾挂衣物或者装具，手电的长度设计兼顾了电池容量和便携性，不会因为过长影响武器的携行。在实际建模过程中，安装环的转轴位置做了间隙配合的仿真验证，偏心锁紧的行程经过反复调整，既保证锁紧力足够，又不会因为行程过大导致扳动扳手需要的力度超出正常操作范围，筒身的滚花深度和齿形角度也做了细节处理，保证戴手套操作时也能可靠转动调整手电的照射角度。
