简易自制9mm口径冲锋枪结构设计

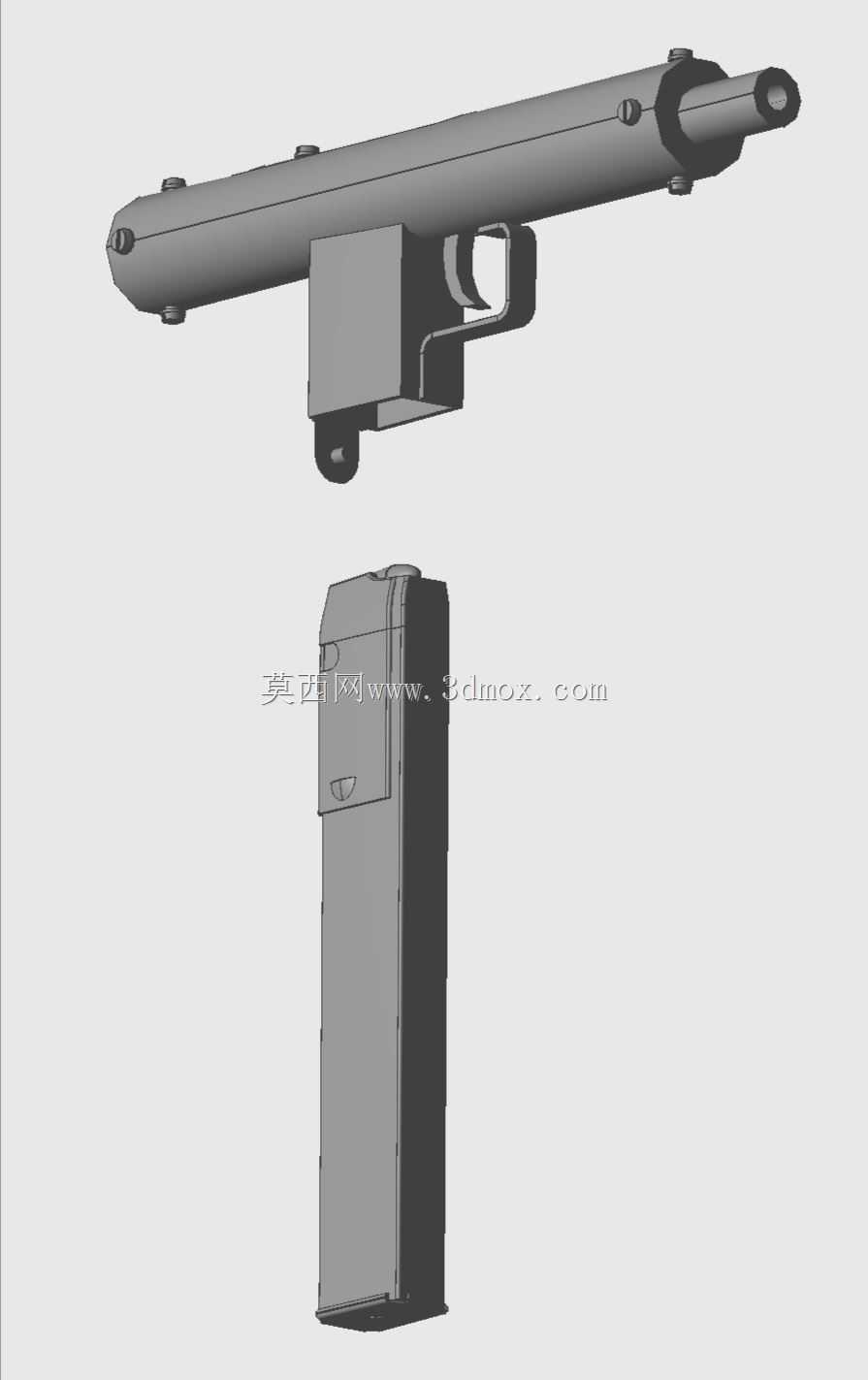

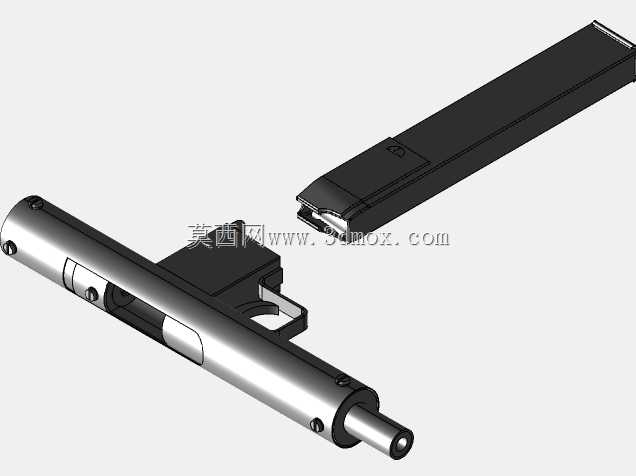

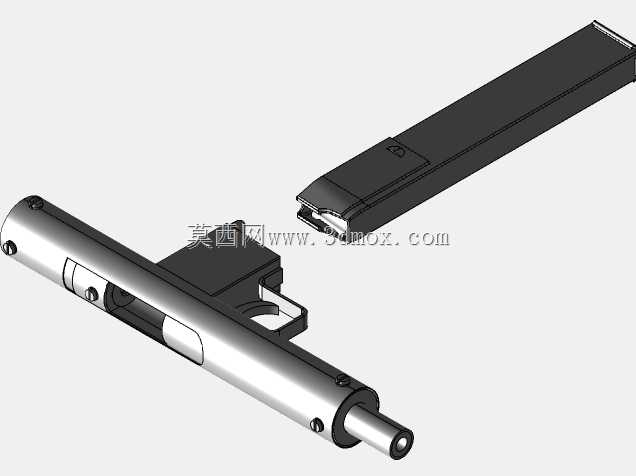

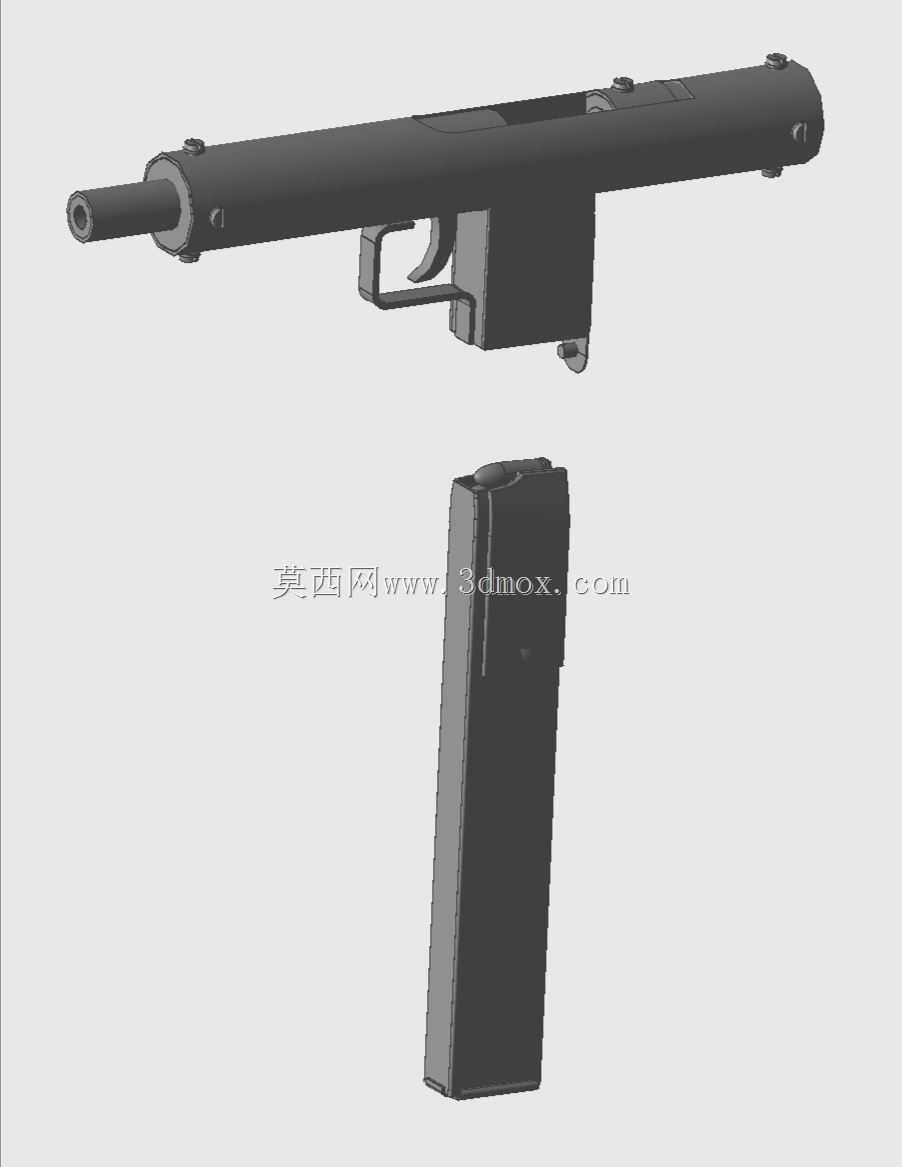

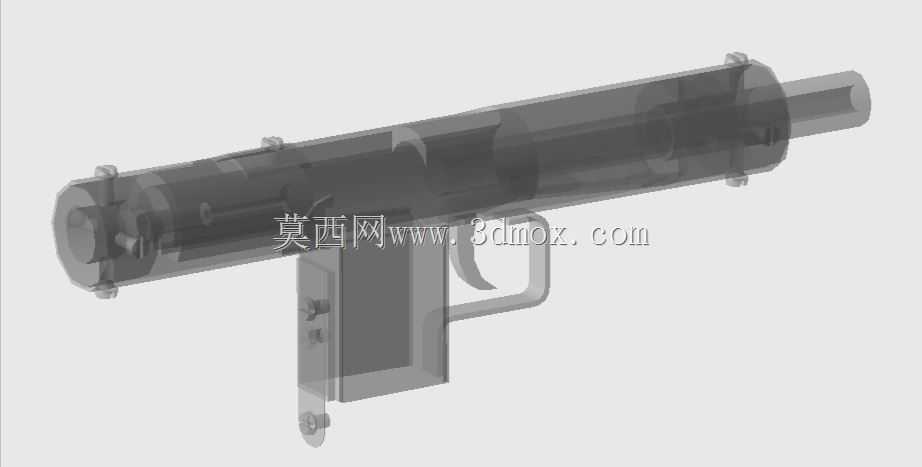

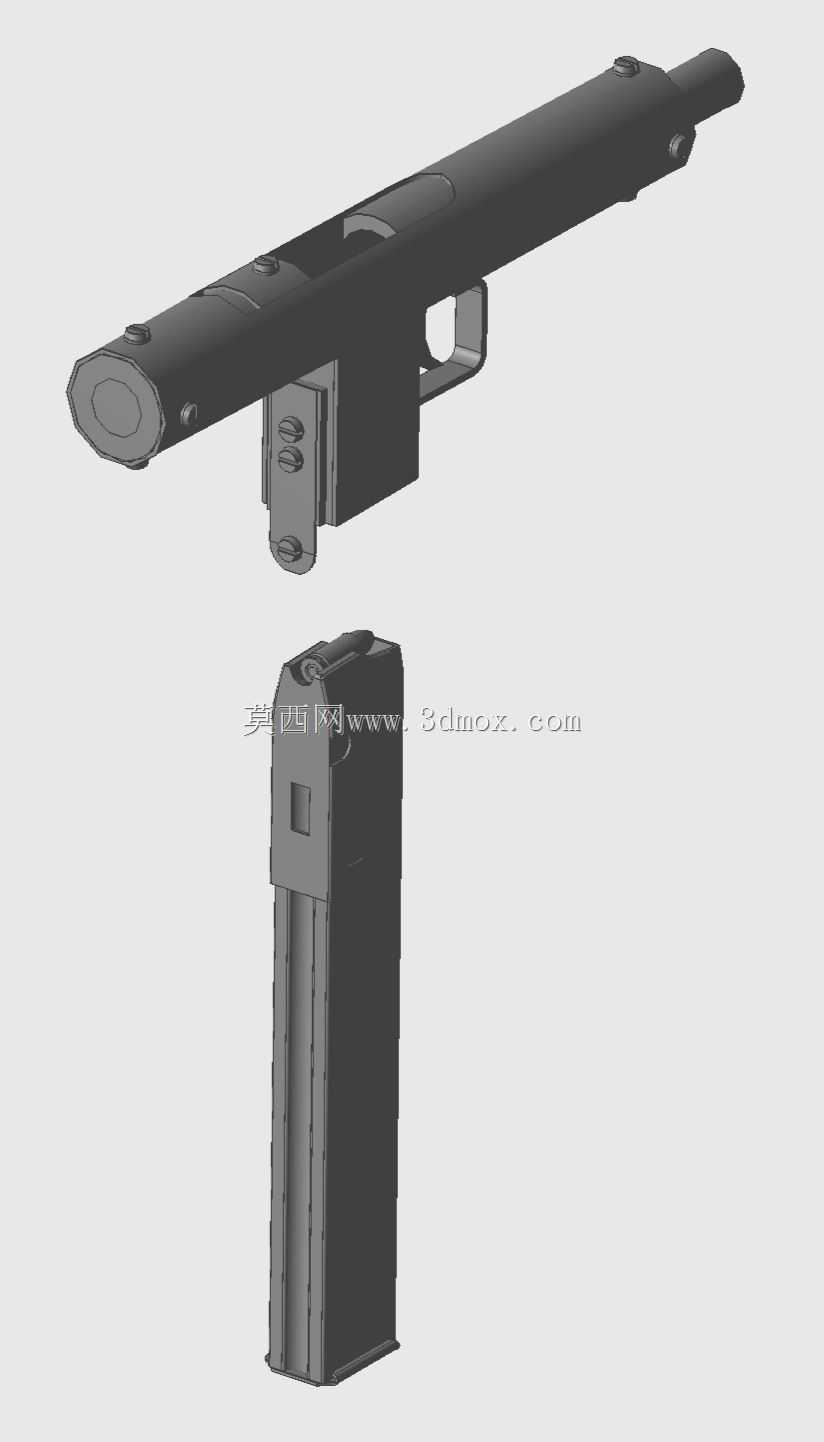

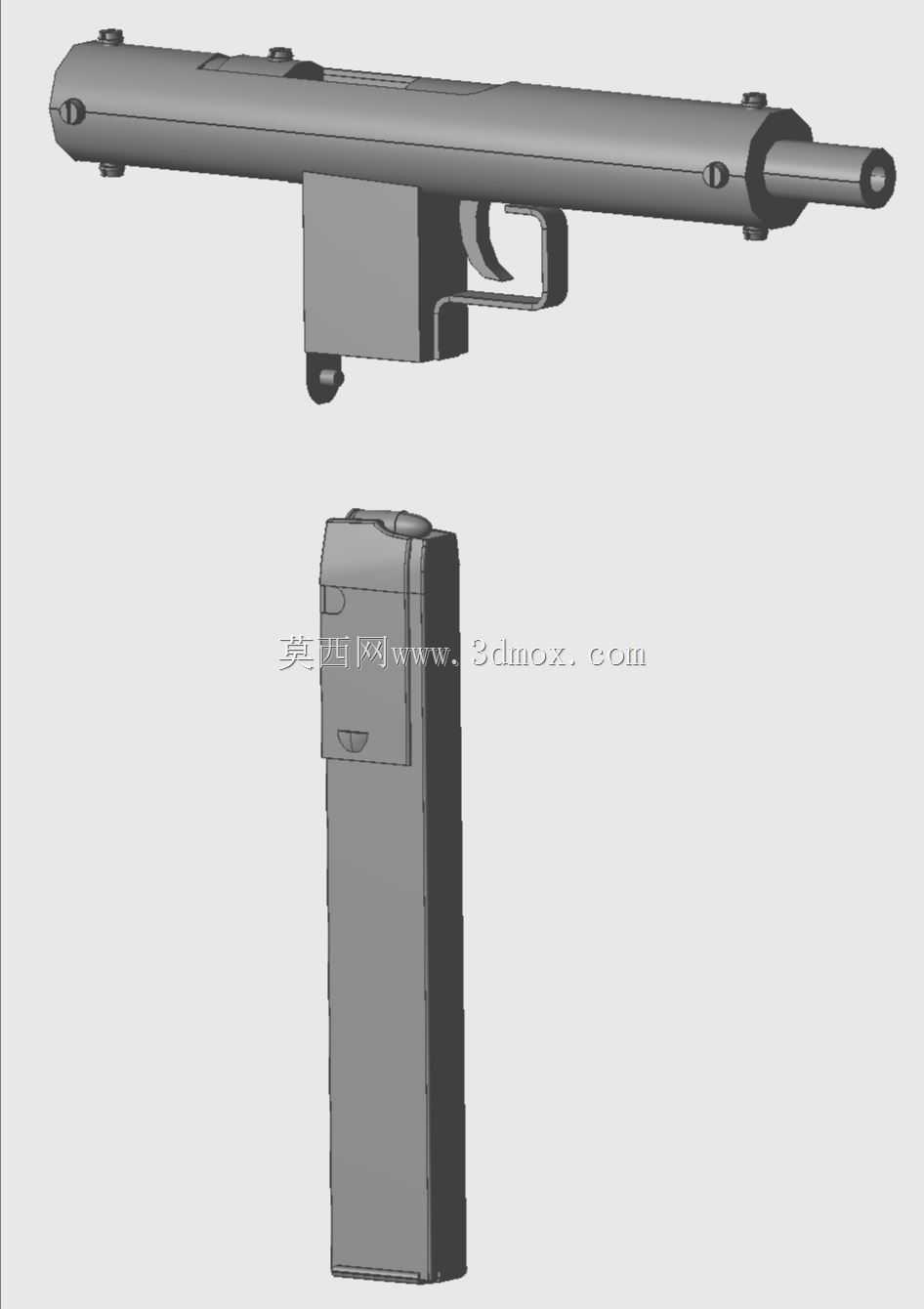

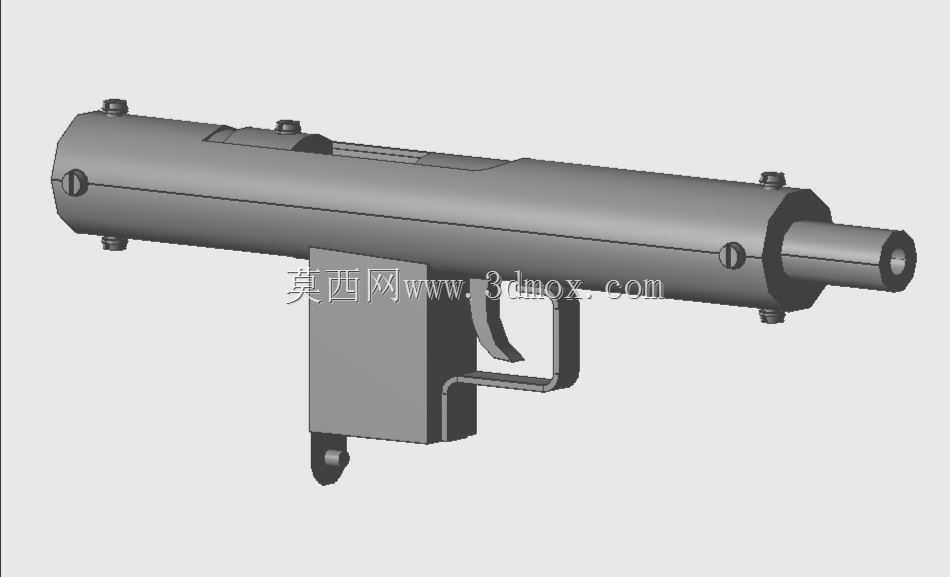

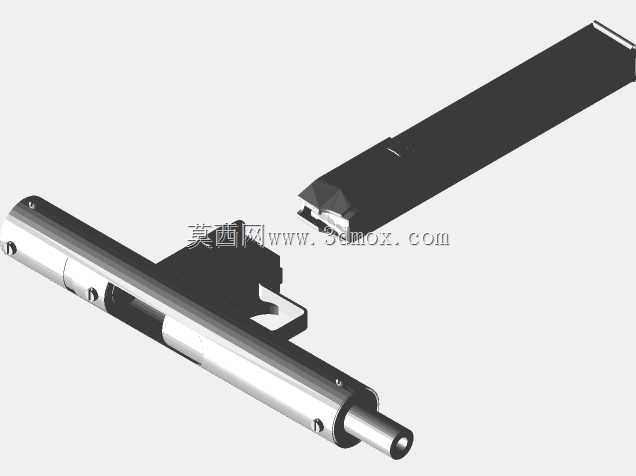

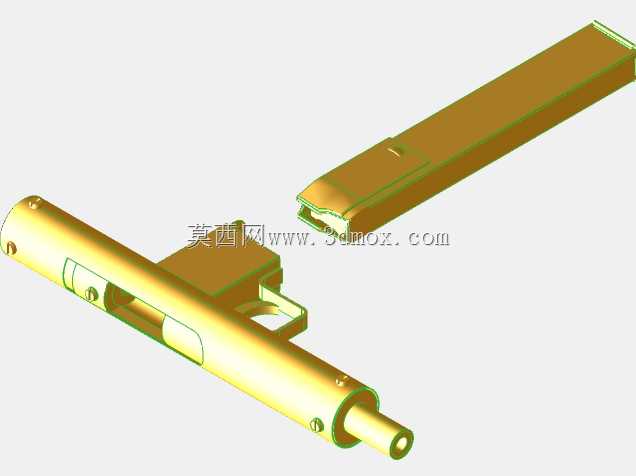

这款9mm口径冲锋枪的结构设计，核心围绕低门槛加工场景展开，所有零部件均无需依赖磨床、车床等专业机加设备即可完成制作，适配非专业加工条件下的轻武器结构验证需求，可用于轻武器结构原理教学、影视道具制作参考、战术模拟装备开发等场景。整体结构参考斯登冲锋枪的供弹逻辑做了适配调整，将弹匣供弹路径设置在机匣下方，摒弃了原参考结构顶部供弹带来的瞄准线偏移、操作干涉问题，同时缩短了握把横向尺寸，在未插入弹匣时可实现握把与枪身的紧凑贴合，大幅降低携行时的外凸尺寸，便于隐蔽携带场景下的使用。从结构功能来看，该枪采用自由枪机自动原理，机匣主体采用圆管切削加工成型，枪管通过机匣前端的定位销与顶丝实现同轴固定，无需复杂的膛线加工配套工装即可完成基础装配；机匣表面的固定螺栓均采用标准切削六角螺栓，可通过切割钢管、铁棒直接加工成型，无需定制异型紧固件，大幅降低加工难度。握把采用弯折式金属结构设计，弹匣插口直接集成在握把上方的机匣段，插入弹匣后握把与弹匣形成连续的握持曲面，贴合手掌自然握持角度，提升连续射击时的握持稳定性。从安装边界来看，整枪轴向长度控制在紧凑冲锋枪的常规尺寸区间，枪管外伸段长度满足9mm手枪弹的内弹道加速需求，机匣外径适配常规无缝钢管的标准规格，无需额外定制管材；扳机组件采用外露式杠杆结构，直接通过销钉固定在机匣下方的开槽位置，无需在机匣内部加工复杂的导轨槽，枪机组件为圆柱状整体结构，可直接通过圆钢切削成型，往复运动的导轨面直接利用机匣内壁实现，省去了单独加工枪机导轨的工序。当前结构存在拔取器缺失的问题，使用时需调整推弹结构的行程与角度，确保供弹过程中弹药的定位精度，避免出现卡弹故障；抛壳窗开设在机匣侧方，尺寸满足9mm弹壳的抛出轨迹需求，无需额外加工抛壳挺的复杂安装位，可通过枪机后坐过程的惯性配合机匣内壁的刚性凸起完成抛壳动作。整体结构的零件总数控制在极低水平，所有连接部位均采用销钉、螺栓的可拆卸连接方式，无需焊接工序即可完成整枪装配，适合在无专业加工设备的场景下完成结构制作，同时整体重量控制在轻便区间，便于单手持握操作，适配近距离作战场景下的快速出枪需求。
