洗衣机塑料垫圈注塑模具结构设计

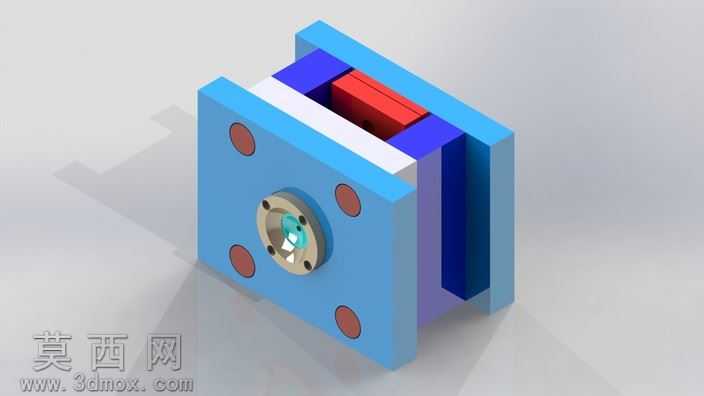

本作品为洗衣机配套塑料垫圈的注塑成型模具三维设计成果，建模阶段依托主流三维工程软件完成全参数化构建，从产品前期工艺分析切入，针对塑料垫圈的薄壁环形结构、尺寸精度要求以及使用场景的耐磨密封需求，确定了单型腔侧浇口的注塑模结构方案。建模过程中严格遵循注塑模具设计规范，依次完成浇注系统、成型零部件、导向定位机构、冷却系统、推出机构的独立建模与整体装配，所有零件间的配合公差、装配间隙均按照实际注塑生产的工艺要求设置，确保虚拟装配无干涉、结构逻辑符合量产模具的设计逻辑。渲染阶段采用写实工业渲染方案，为不同模具零部件赋予对应真实材质：定模板、动模板等模架零件采用45号钢的哑光金属材质，还原调质处理后模具钢的细腻金属质感；型腔镶件采用镜面抛光的模具钢材质，体现成型零件的高精度加工表面；内部的红色、蓝色结构件分别对应推出机构、冷却回路的功能部件，通过差异化的材质色彩区分，清晰展现模具的分层装配结构。模具整体采用两板模经典结构，定模侧设置浇口套与定位圈，适配注塑机的射嘴定位需求，动模侧整合了推杆推出机构与循环冷却水路，垫圈的成型型腔设置在动定模合模的核心区域，分型面沿着垫圈的轴向端面开设，确保开模后塑件留在动模侧由推出机构平稳顶出，避免塑件变形。设计过程中重点考量了塑料熔体的填充平衡性，将浇口位置设置在垫圈的环形端面外侧，保证熔体均匀填充整个型腔，同时优化冷却水路的排布，让型腔周边的冷却温度均匀一致，减少塑件成型后的翘曲变形，导向机构采用导柱导套配合结构，保证动定模合模时的定位精度，避免出现错模导致的塑件尺寸超差问题，整套模型完整还原了注塑模具从产品到模架的全结构细节，可用于模具结构教学、注塑工艺分析以及同类型家电塑料配件模具的设计参考。
