PKM机枪枪托对接组件结构设计

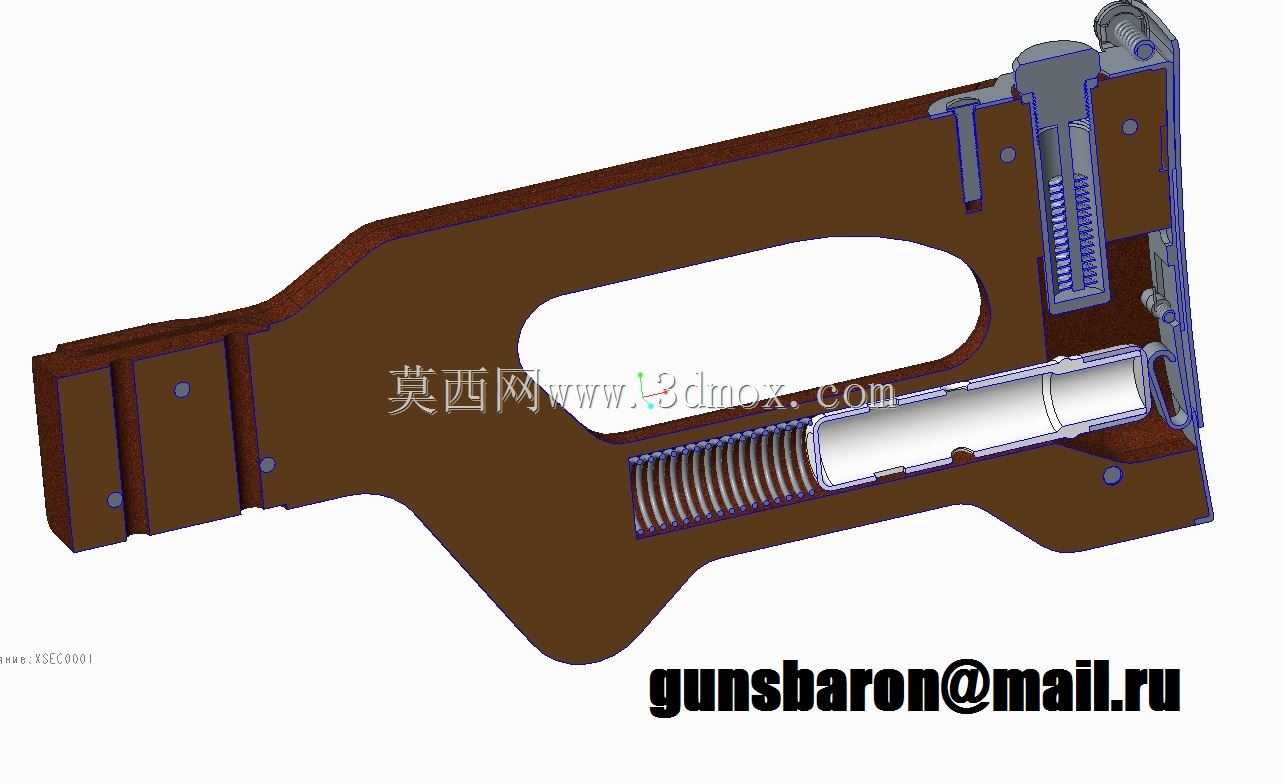

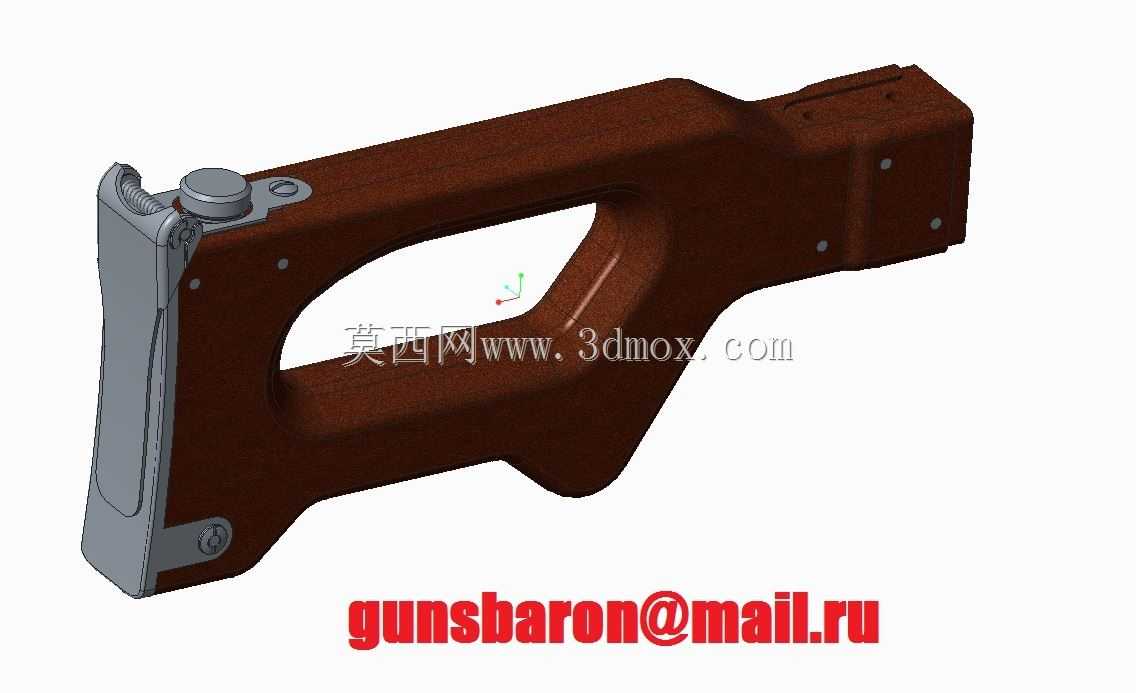

该对接结构为PKM机枪配套的枪托组件，核心作用是实现枪托与机匣尾部的可靠刚性连接，同时为射手提供稳定的握持支撑界面，适配抵肩射击时的受力传导需求。从实际使用场景来看，该部件需要承受连发射击时的周期性后坐冲击，因此结构设计上优先保障连接刚度与抗疲劳性能，握把区域采用符合人体工学的镂空环形握持结构，握持轮廓贴合手掌自然弯曲形态，长时间据枪时可有效降低手部握持疲劳。设计过程中，对接端采用多定位销孔配合的连接形式，与机匣尾部的安装接口完全匹配，安装时可快速实现轴向定位，配合侧面的紧固螺钉完成锁止，无需额外专用工具即可完成拆装维护，满足野战条件下的快速分解结合需求。枪托主体的握持部分采用类木质纹理的包覆结构，既提升低温环境下握持的触感舒适度，也能在连续射击后隔绝部分机匣传导的热量，避免手部直接接触金属部件产生不适。前端的金属对接座集成了铰接式锁扣结构，可在枪托折叠状态下实现锁止固定，避免携行过程中枪托意外晃动展开。从安装边界来看，该组件对接端面的安装孔位间距、对接面的止口尺寸完全匹配PKM机匣尾部的接口尺寸，安装后整体外轮廓与机匣尾部平滑过渡，无突出棱角，不会在据枪、携行过程中勾挂装具。结构受力层面，后坐力的传导路径从对接端面的金属座直接延伸至抵肩区域，握持区域的镂空结构在保证整体刚度的前提下，有效降低了部件自重，平衡了全枪的重心分布。金属部件的边缘均做了圆角钝化处理，避免操作时划伤手部，顶部的调节旋钮用于配合锁止结构调整枪托的装配间隙，长期使用出现磨损后可通过旋钮补偿间隙，保障连接的紧密性，避免射击时枪托出现晃动影响射击精度。
