STEN冲锋枪弹匣反向工程结构复刻

在轻武器配套部件的结构设计与复刻领域，供弹具的尺寸精度直接决定整枪的供弹可靠性，STEN冲锋枪的双排单进弹匣作为该类枪械的核心供弹部件，其冲压成型后的形变控制、与机匣弹匣井的配合公差是设计中的核心难点。这类弹匣主要适配9mm口径的STEN系列冲锋枪，在影视道具制作、枪械结构教学、复刻藏品加工等场景中有着实际应用需求，不少结构设计从业者在开展相关轻武器结构教学演示、仿真模型制作时，都需要精度达标、配合边界准确的弹匣结构作为参考。

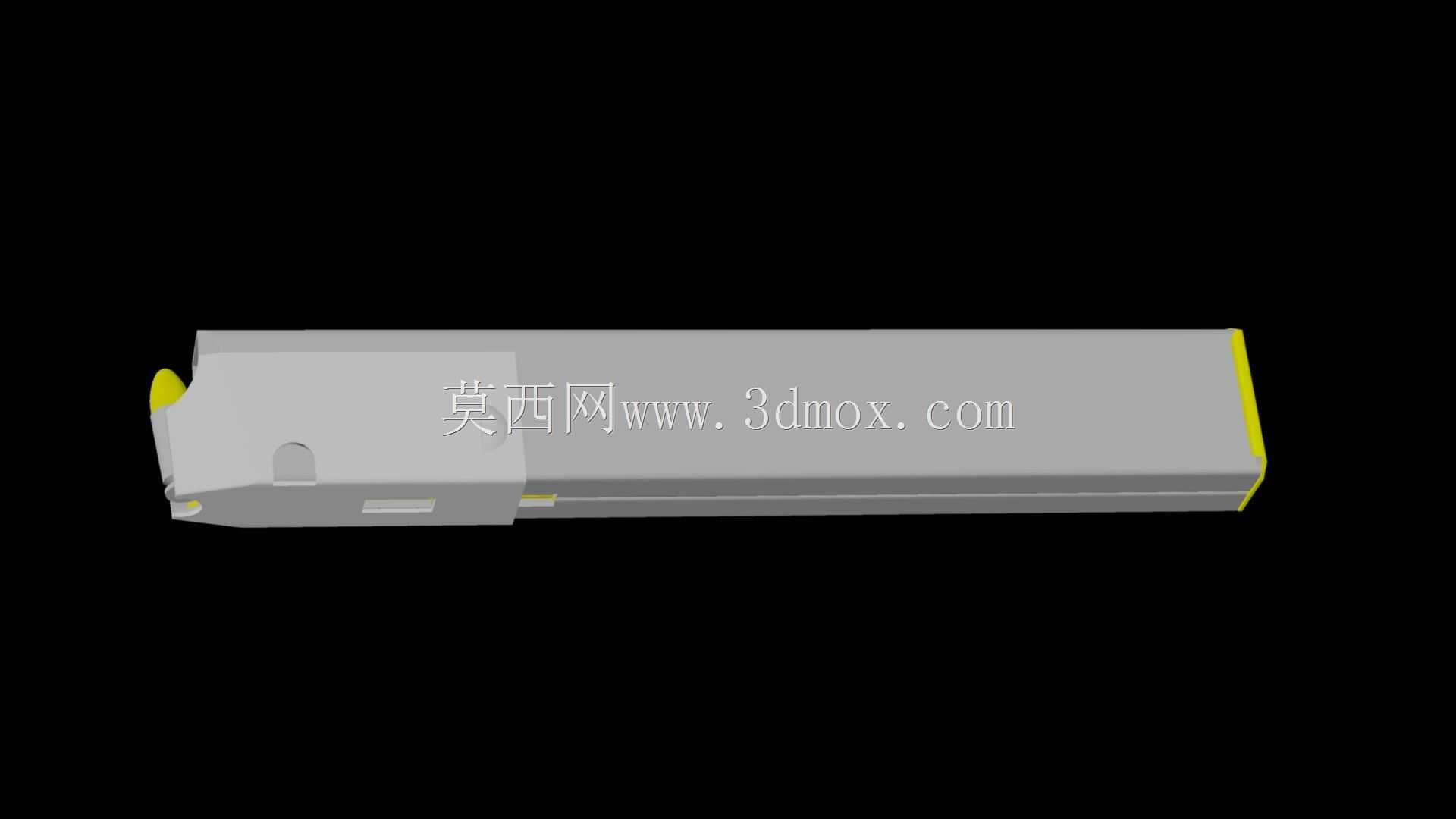

本次反向复刻的弹匣结构，整体采用薄钢板冲压成型工艺，在建模过程中重点还原了冲压工序带来的实际形变特征，没有完全按照理论设计的规整尺寸进行建模，而是对照实物的冲压回弹、边角圆弧过渡、局部压痕特征做了1:1的结构还原，所有关键配合尺寸的偏差控制在0.05mm以内，除了冲压件本身难以精准测量的小半径弯折特征外，其余结构均匹配实物的实际装配状态。模型中附带了9x19mm规格的Luger弹排样示例，该排样结构参考了实物弹匣内的托弹板、抱弹口限位特征，能够直观呈现双排枪弹在弹匣内的排列状态、上升过程中的姿态变化。

从安装边界来看，弹匣顶部的抱弹口位置做了圆弧处理，建模时对照实物测量了弹匣与机匣配合的外部横截面尺寸、插入弹匣井后的深度限位尺寸、卡扣锁定位置的对应关系，同时参考了同类型弹匣的公开测量数据做交叉验证，确保弹匣插入对应规格的弹匣井后，抱弹口位置与枪机进弹路线的匹配度符合实际使用要求，弹匣侧边的加强筋、底部端盖的卡扣结构、托弹簧的安装限位槽都做了完整还原，外部边距的最大尺寸也严格对照实物测量值设置，不管是用于新的冲锋枪供弹具结构验证，还是用于现有STEN弹匣的替换配件加工参考，该结构都能满足装配锁定到位、供弹路线顺畅的要求。在建模过程中也规避了理论建模常见的“理想尺寸”误区，充分考虑了冲压加工带来的壁厚变化、弯折处的材料拉伸特征，让模型的结构特征更贴近实际量产零件的真实状态，避免后续加工或装配验证时出现理论与实际脱节的问题。
