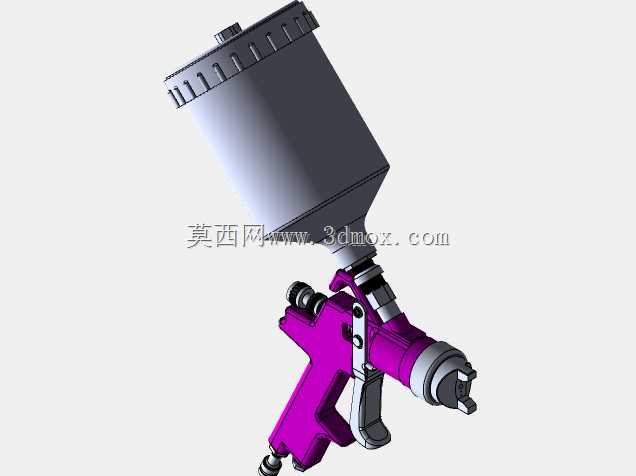

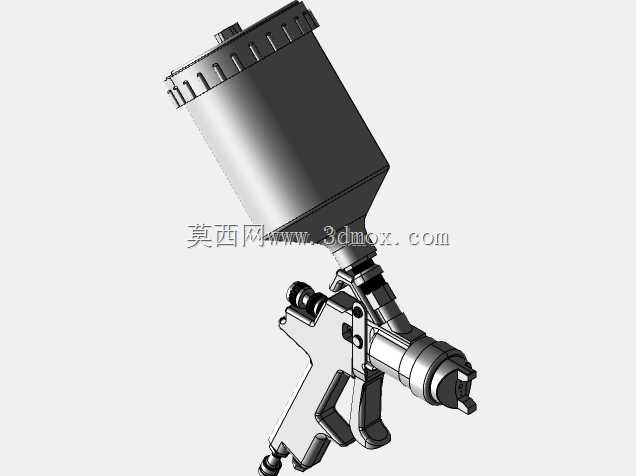

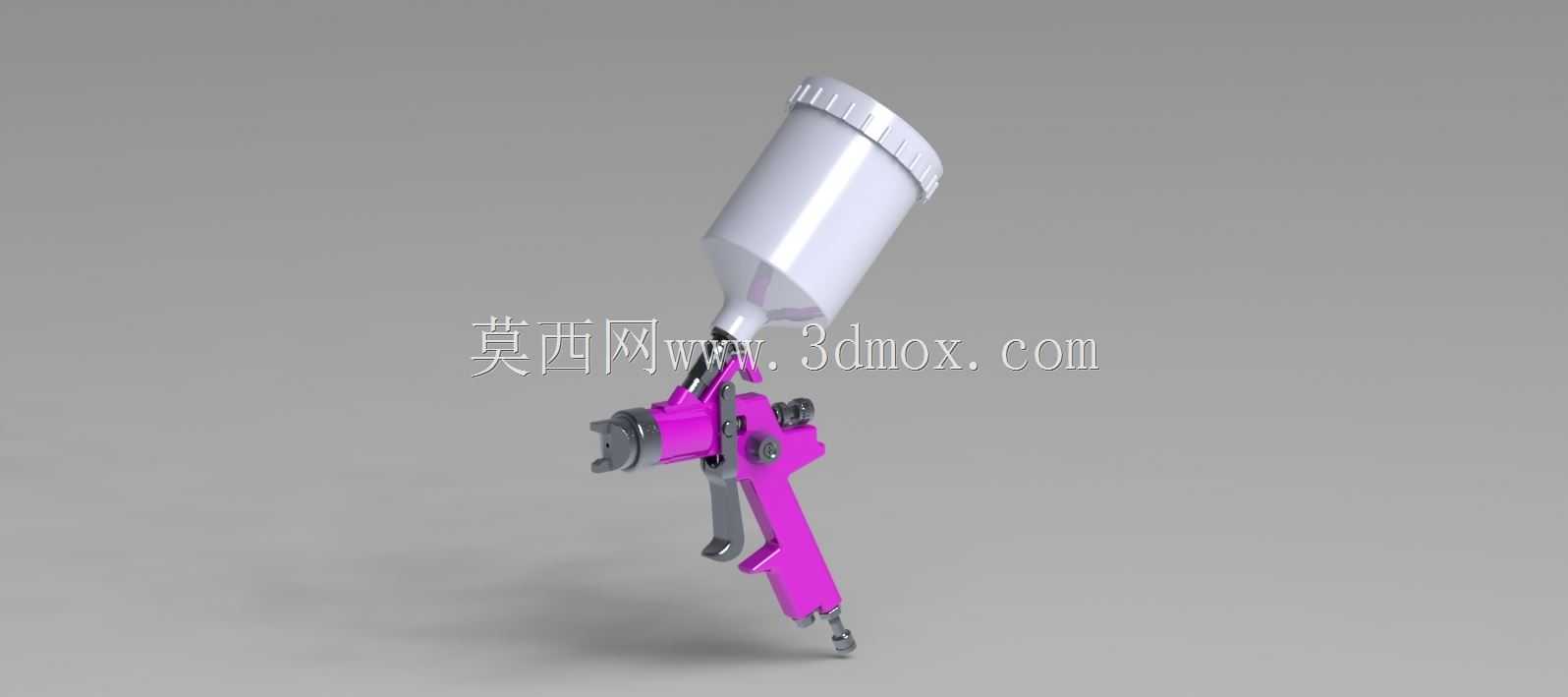

重力进料式手持喷涂作业喷枪结构

这款重力进料喷枪的结构设计，完全围绕现场涂装作业的实际操作需求展开，在汽车维修补漆、五金工件表面涂装、家具漆面作业、小型零部件批量喷涂等场景中，这类手持喷枪的适配性极强，相比压送式、虹吸式同类产品，重力进料的结构不需要额外配置输漆压力管路，依靠漆料自身重力从上方料杯向枪体流道输送，作业前的准备流程更简洁，适合小批量、多色切换的灵活作业场景。从结构设计逻辑来看，整枪拆分后包含扳机联动机构、气路调节阀组、料杯连接密封结构、喷嘴雾化组件、握持手柄这几个核心模块，扳机采用两段式行程设计，轻扣阶段先导通压缩空气通路，继续扣动才会开启漆料输送通道，这个设计能有效避免作业起始阶段出现漆料滴漏、未雾化漆液飞溅的问题，实际操作时能大幅减少漆面流挂、漆点瑕疵的出现概率。上方的进料杯采用锥型收口结构，倾斜角度经过反复调整，哪怕作业时枪身倾斜到常规喷涂的最大角度，杯内剩余漆料也能顺畅流向出料口，不会出现杯底积漆、后期供漆中断的问题，料杯与枪身的连接位置采用锥面密封配合，不需要额外加装密封垫片就能保证作业时不漏漆，日常拆洗换色时拆装效率很高。枪身的气路调节旋钮分别对应出气量、喷幅宽度、漆料流量三个核心参数，旋钮表面做了防滑滚花处理，作业时戴劳保手套也能精准拧动调整，不需要额外借助工具。握持部分的轮廓按照人手握持的发力角度做了曲面过渡，长时间连续作业时手腕的负荷更小，枪身下方的气路接口采用通用标准规格，能直接对接车间常规的压缩空气管路，不需要额外制作转换接头。整枪的所有活动部件都做了限位结构，拆解维护时不会出现小零件弹飞丢失的问题，各个流道的内壁都做了光滑过渡处理，减少漆料残留的死角，日常清洗时只需要用对应稀释剂冲洗流道就能完成清洁，不需要完全拆解所有零件。喷嘴与枪针的配合间隙控制精度较高，雾化后的漆粒粒径均匀，喷涂作业时漆面的厚度一致性好，不会出现局部过厚流挂或者过薄露底的情况，喷幅调节范围能满足从窄幅局部补漆到宽幅大面积喷涂的不同需求，在实际生产线的补漆工位、小型加工坊的涂装工位都能适配。
