DShK12.7×108B-32穿甲燃烧弹结构展示

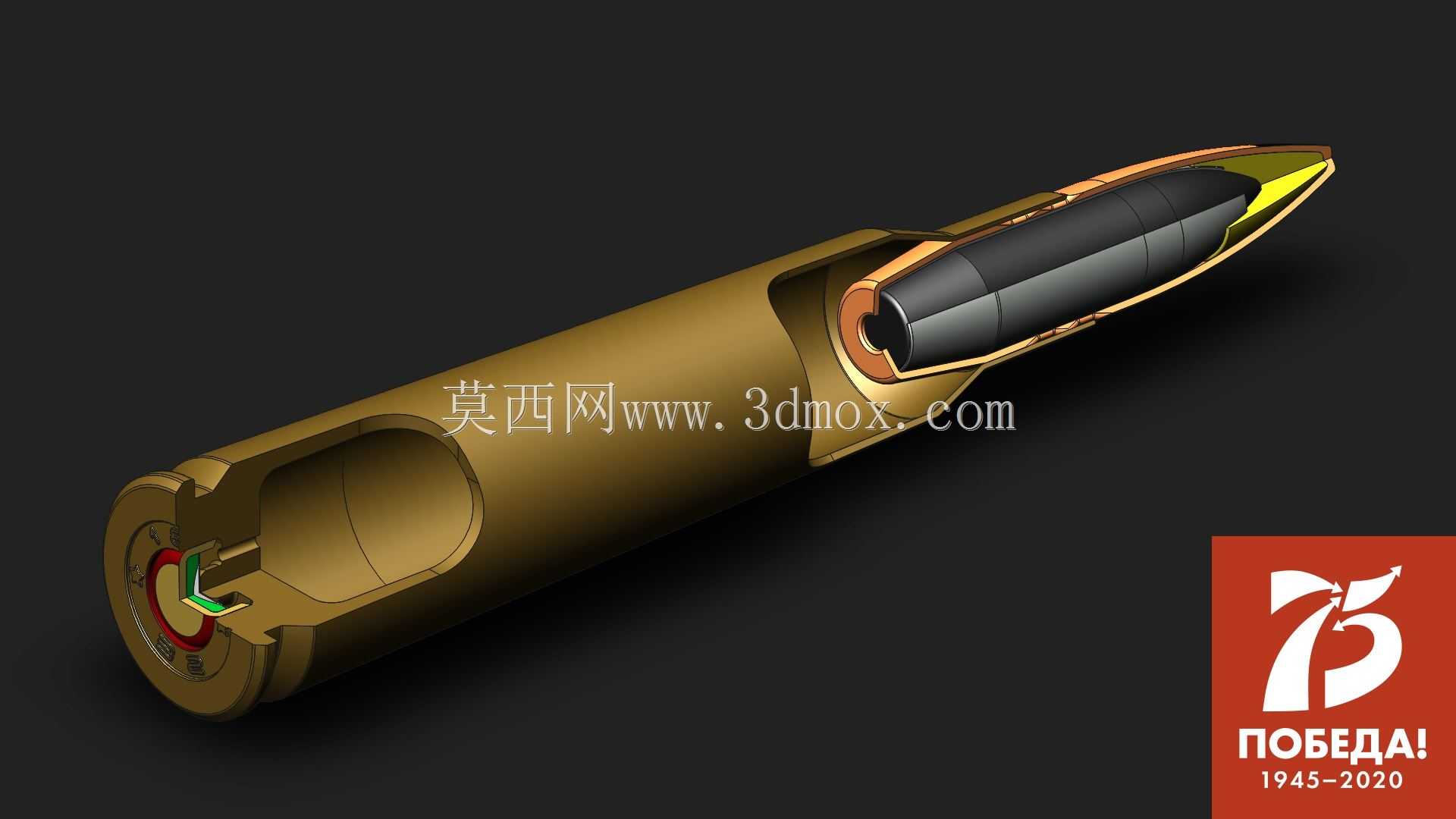

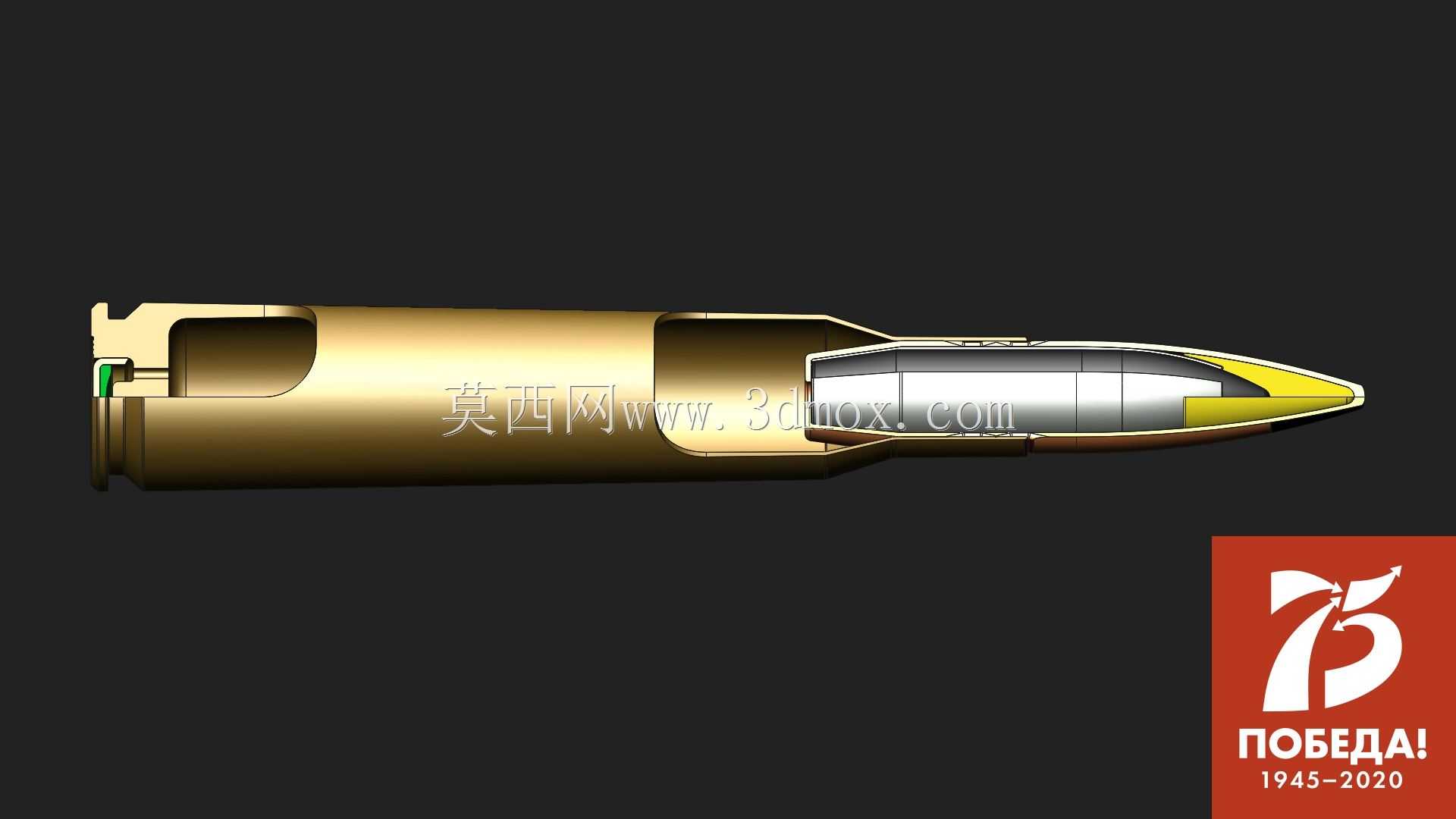

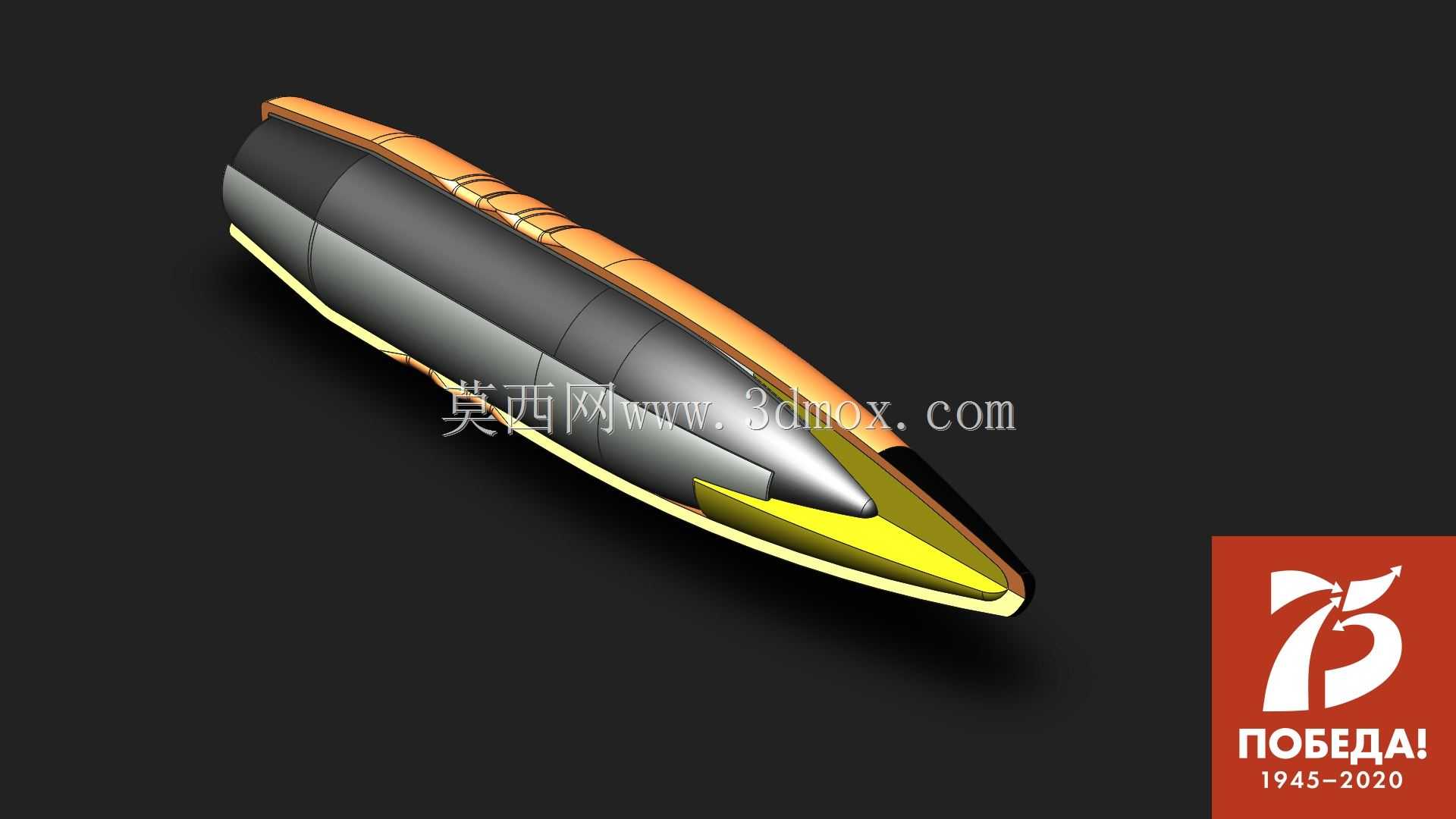

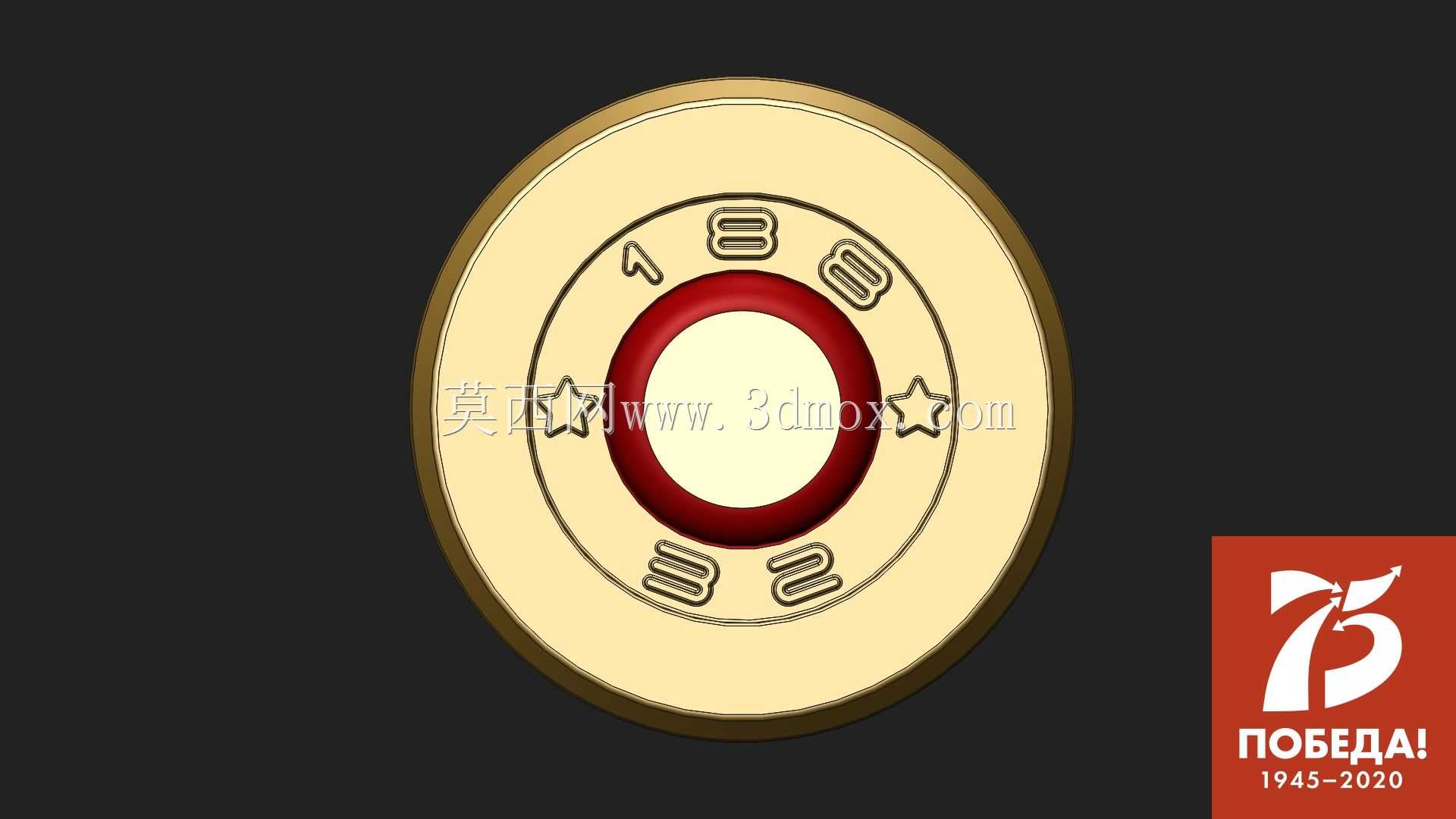

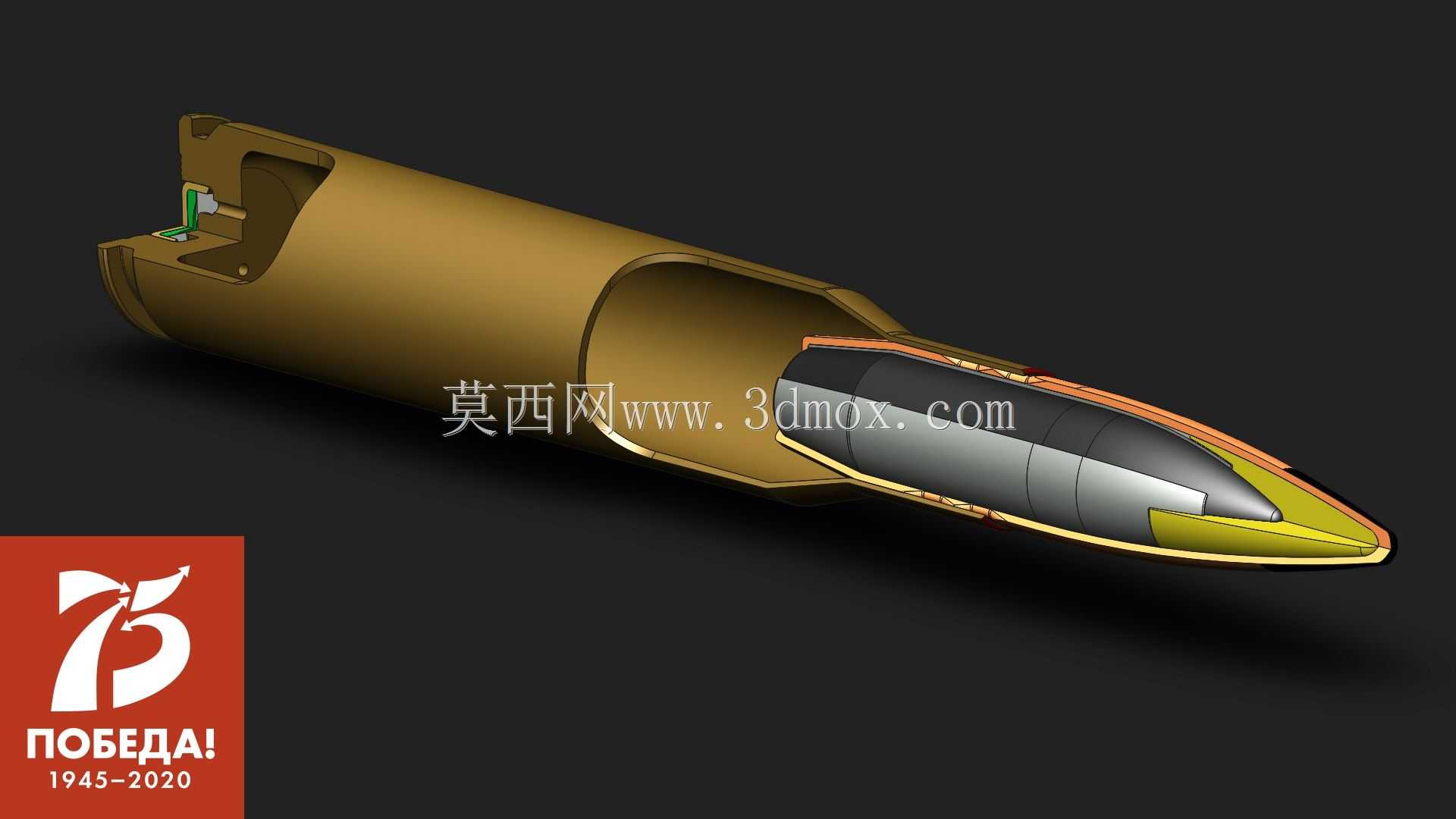

该模型完整还原了12.7mm口径大口径机枪配用的B-32型穿甲燃烧弹全结构，采用剖视视角呈现从弹头到弹壳底缘的全部内部构造，可直接用于轻武器教学演示、弹道仿真建模、军事装备展示场景的结构参考。从实际配装场景来看，该型弹药主要适配德什卡系列大口径重机枪，承担反轻型装甲、打击低空低速目标、毁伤轻型野战工事的战术用途，弹头结构设计完全围绕穿甲后引燃目标内部可燃物的功能逻辑展开：弹头内部依次设置硬化钢质弹芯、铅质缓冲衬层、铜被甲，弹尖空腔内填充燃烧药剂，钢芯承担侵彻装甲板的核心功能，铅衬层用于缓冲膛线挤压应力、保证弹头在枪管内的闭气效果，铜被甲镀覆黄铜层减少膛线磨损，弹尖燃烧药剂在钢芯穿透装甲后受挤压摩擦引燃，可对装甲后方的燃油、弹药、人员造成二次毁伤。弹壳采用瓶形无凸缘设计，适配机枪的弹链供弹机构，弹壳内部装填发射药，底缘处设置伯丹式底火，底火与发射药之间设置传火孔结构，保证击发时发射药均匀引燃。建模过程中严格遵循实弹的尺寸公差要求，弹头直径、弹壳肩部锥度、底缘厚度、弹壳全长均匹配12.7×108mm弹药的通用尺寸规范，各部件的装配边界完全还原实弹的过盈配合关系：钢芯与铅衬、铅衬与被甲、弹头与弹壳口部的压合位置均做了精确还原，剖视切面的位置选择避开了关键装配应力集中区，可清晰展示各层结构的厚度比例与相对位置。对于结构设计从业者而言，该模型可直观理解大口径穿甲燃烧弹的功能分层逻辑，不同材料部件的功能分配思路，以及弹药类产品在满足供弹可靠性、内弹道性能、终点毁伤效果多目标下的结构权衡设计，也可作为虚拟演练场景、军事科普内容制作的高精度结构参考。
