可调式皮卡汀尼立管导轨安装结构

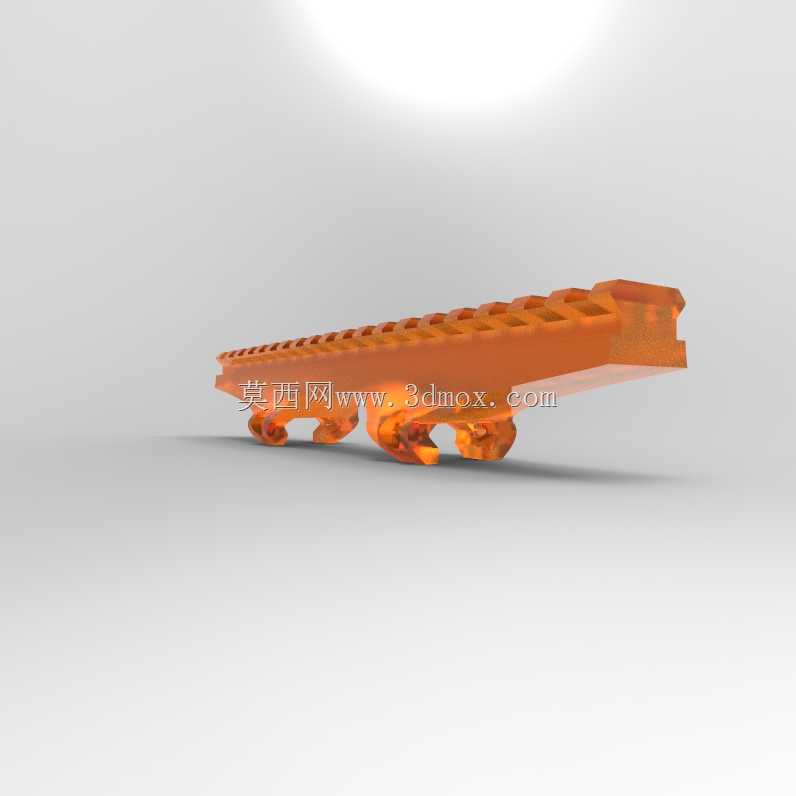

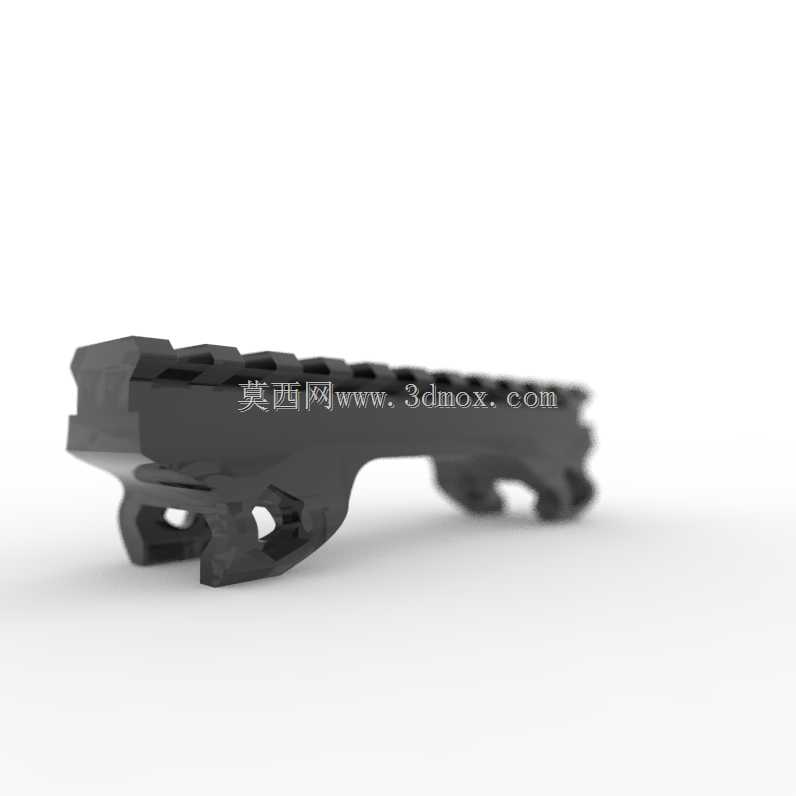

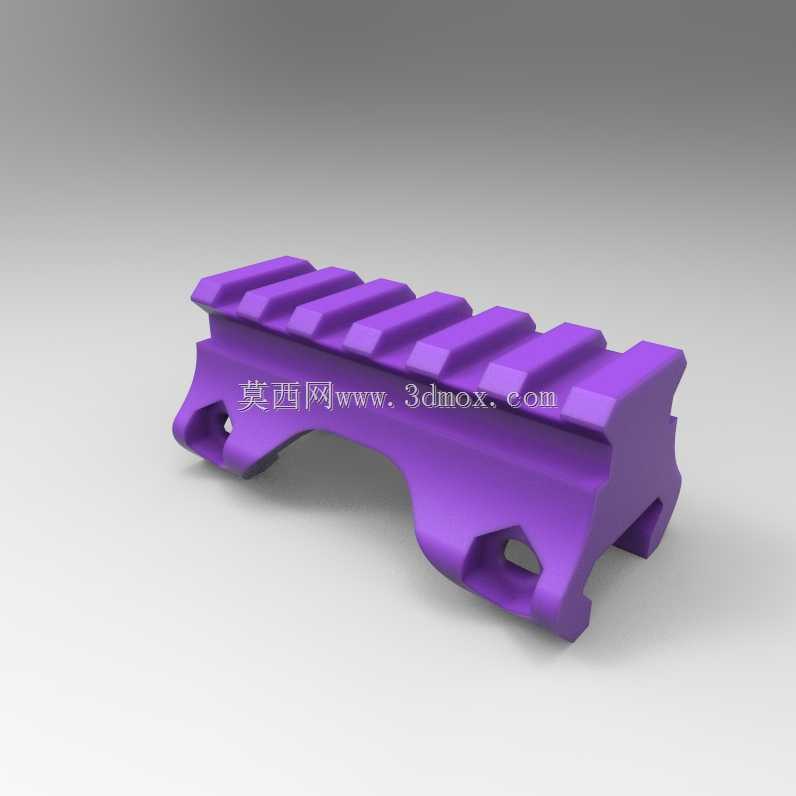

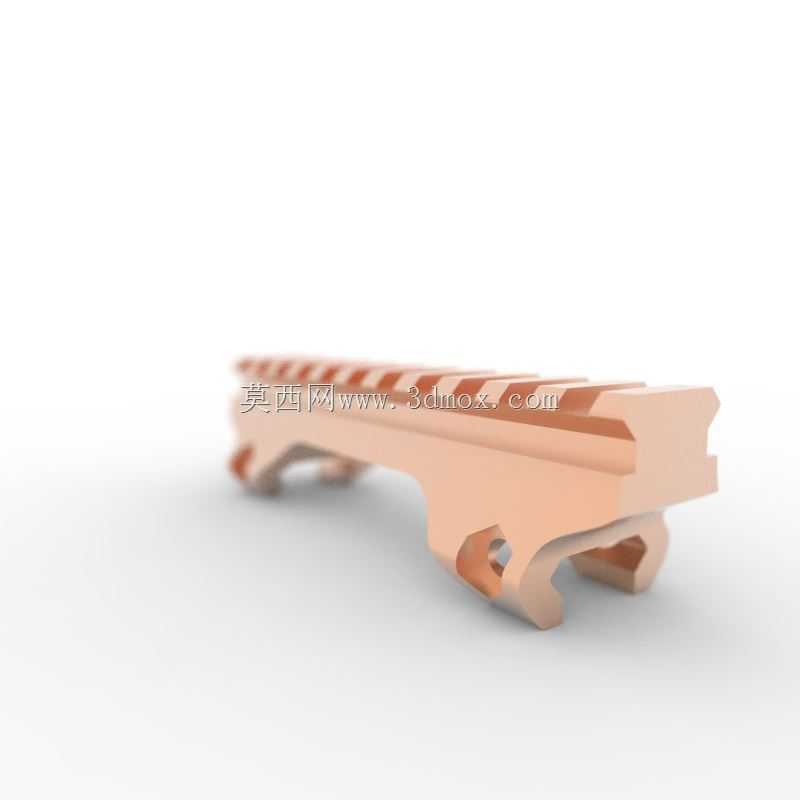

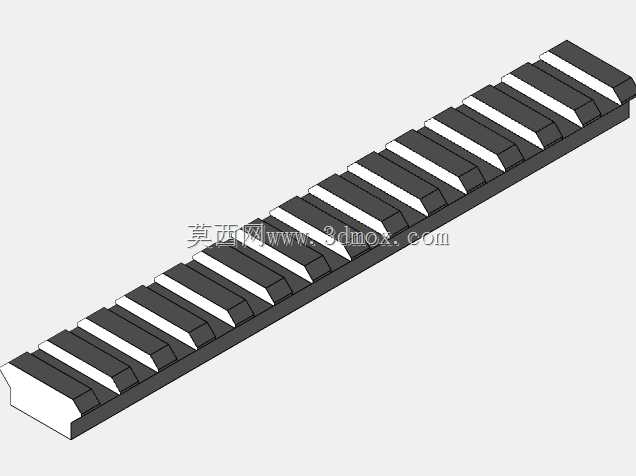

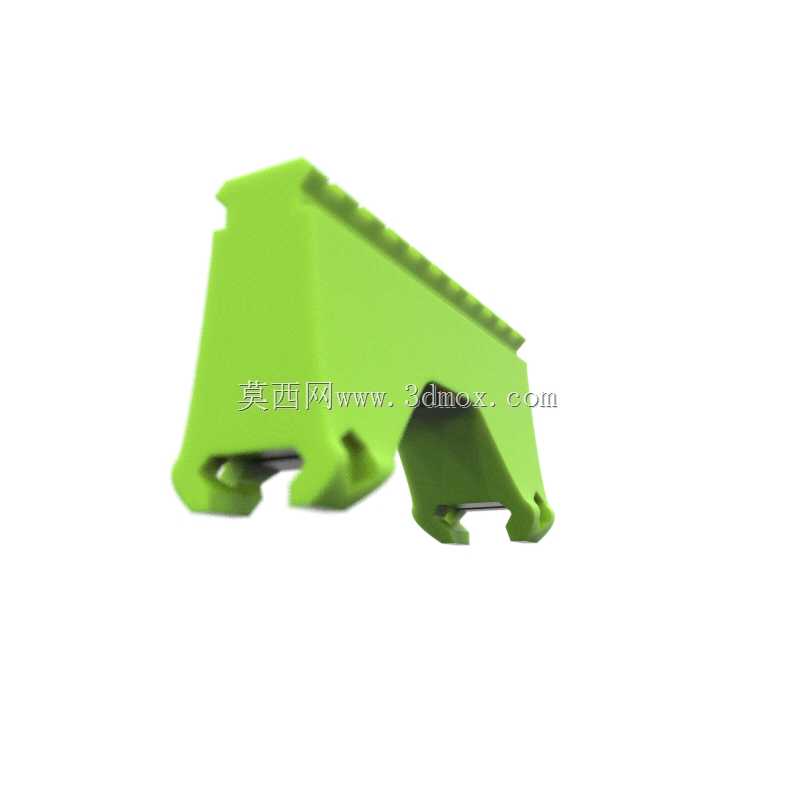

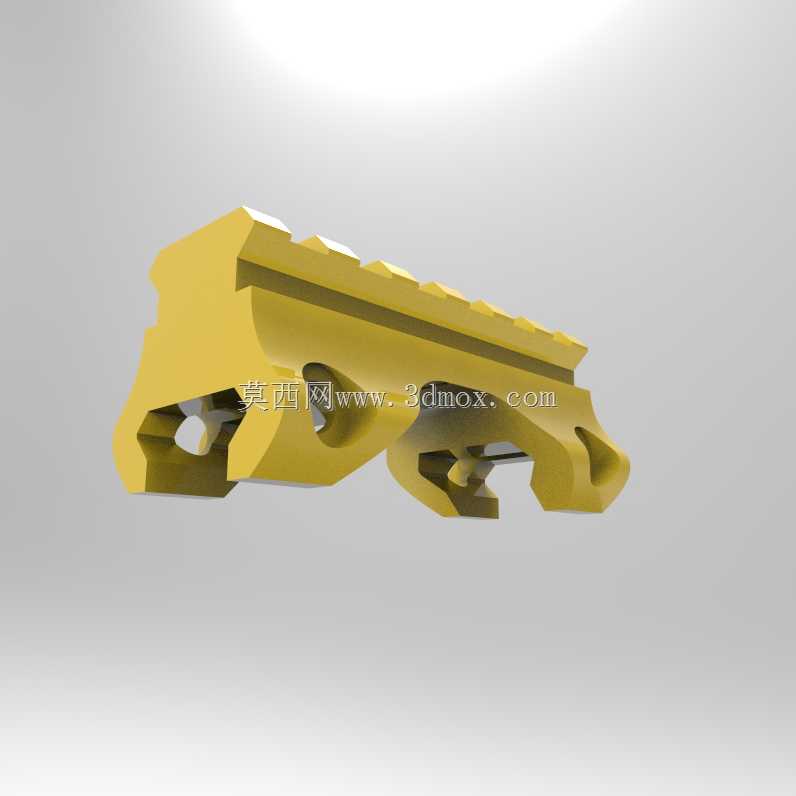

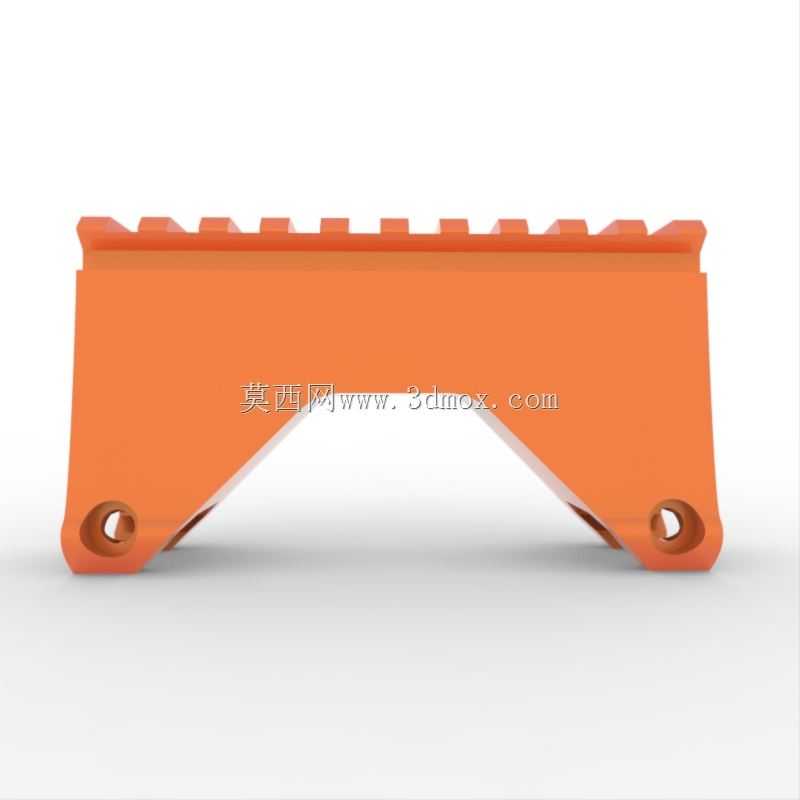

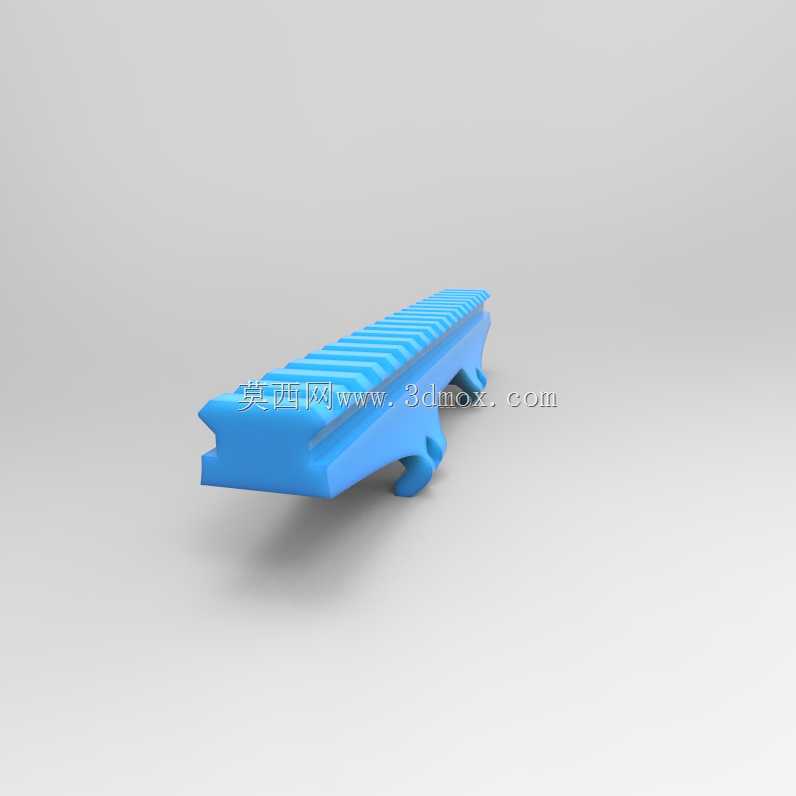

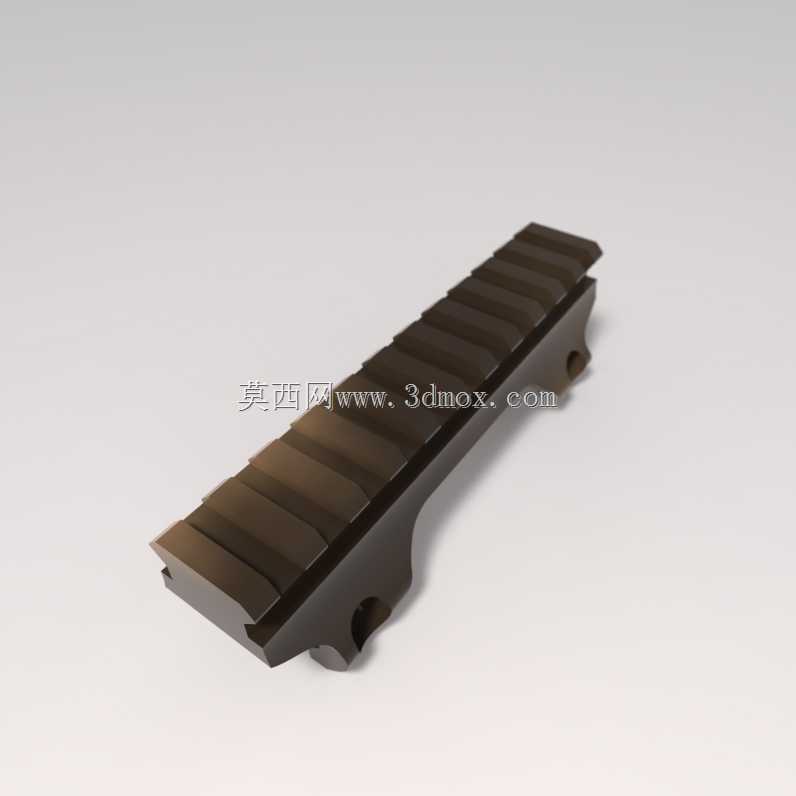

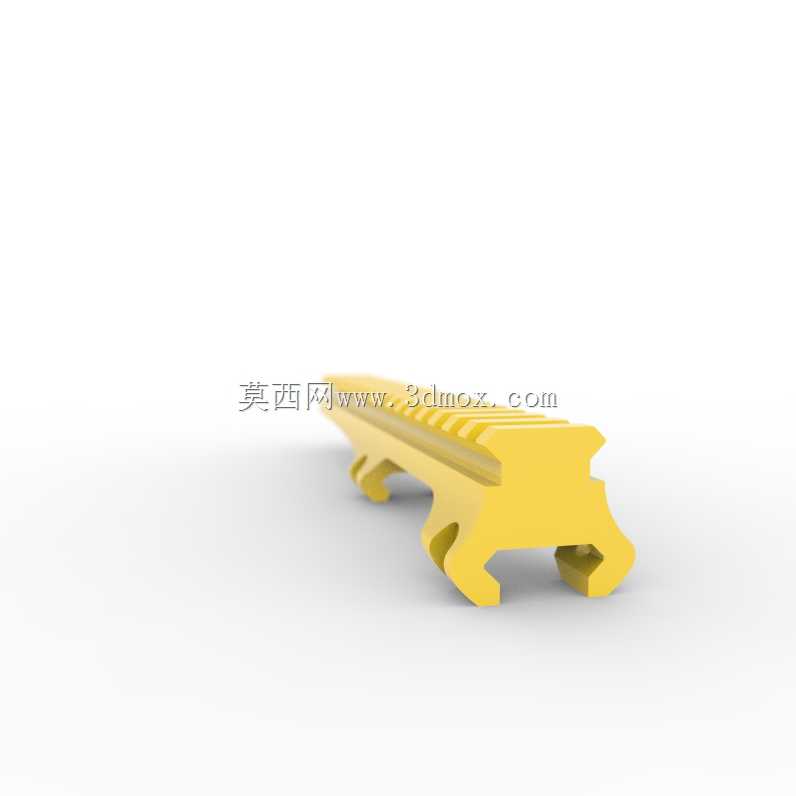

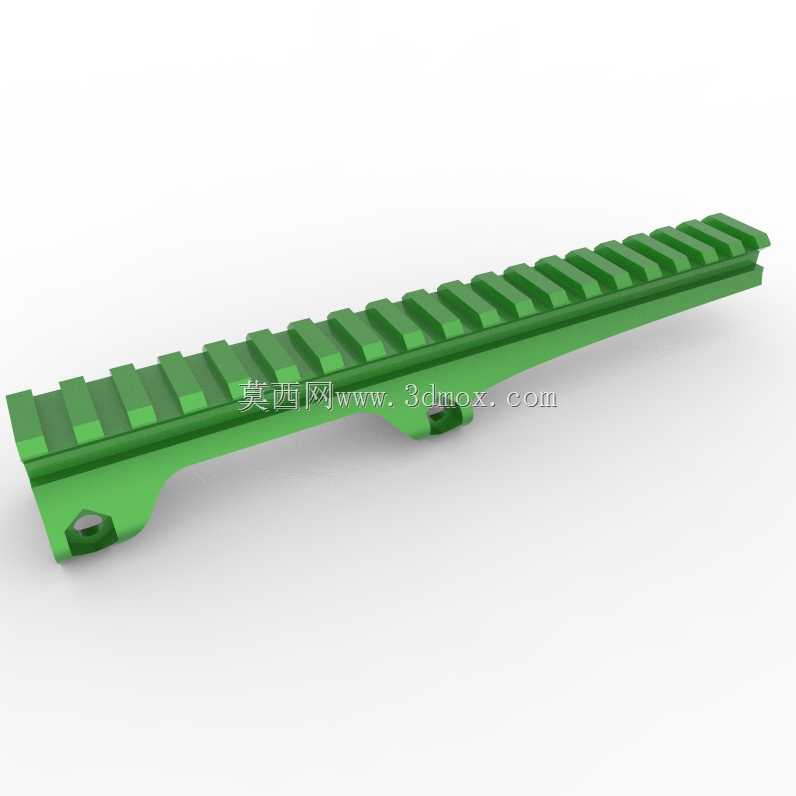

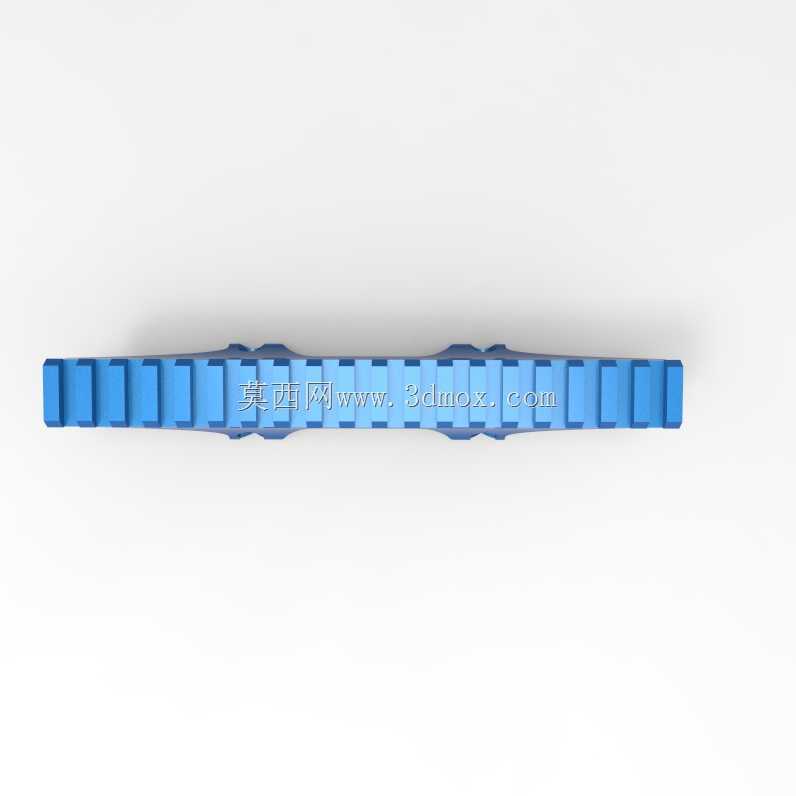

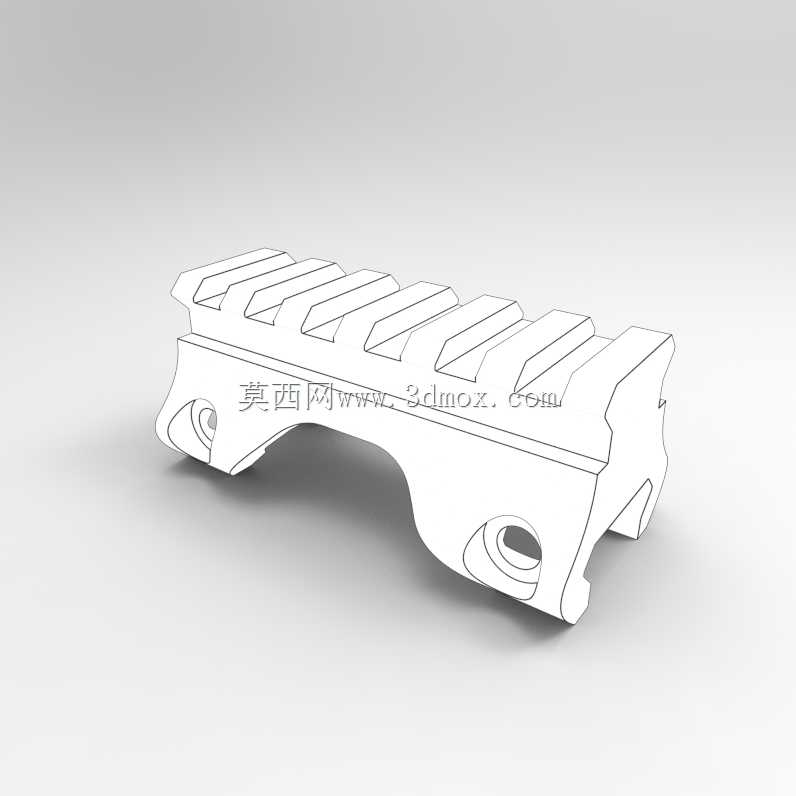

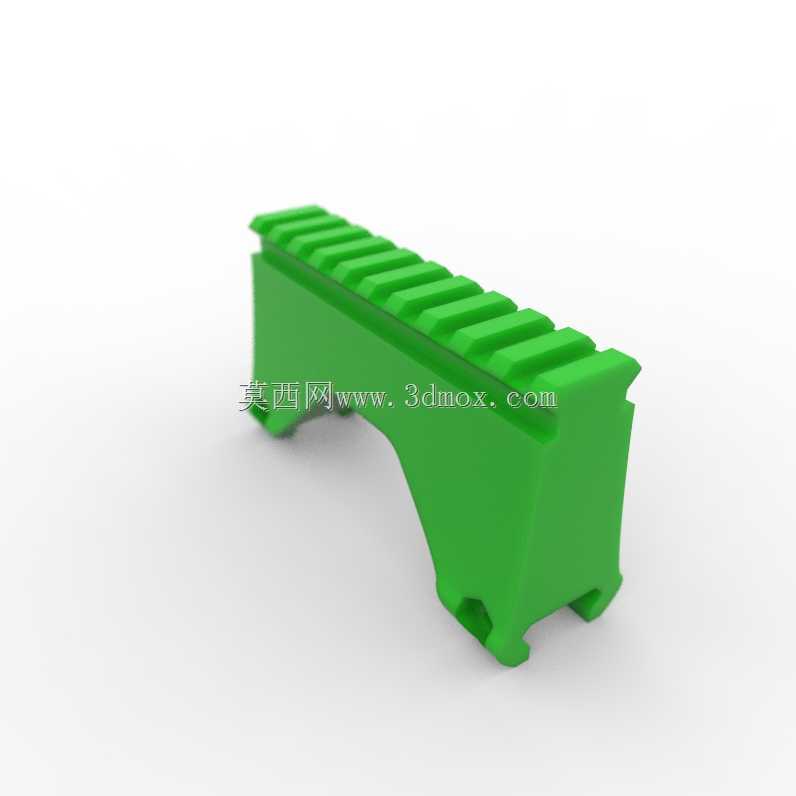

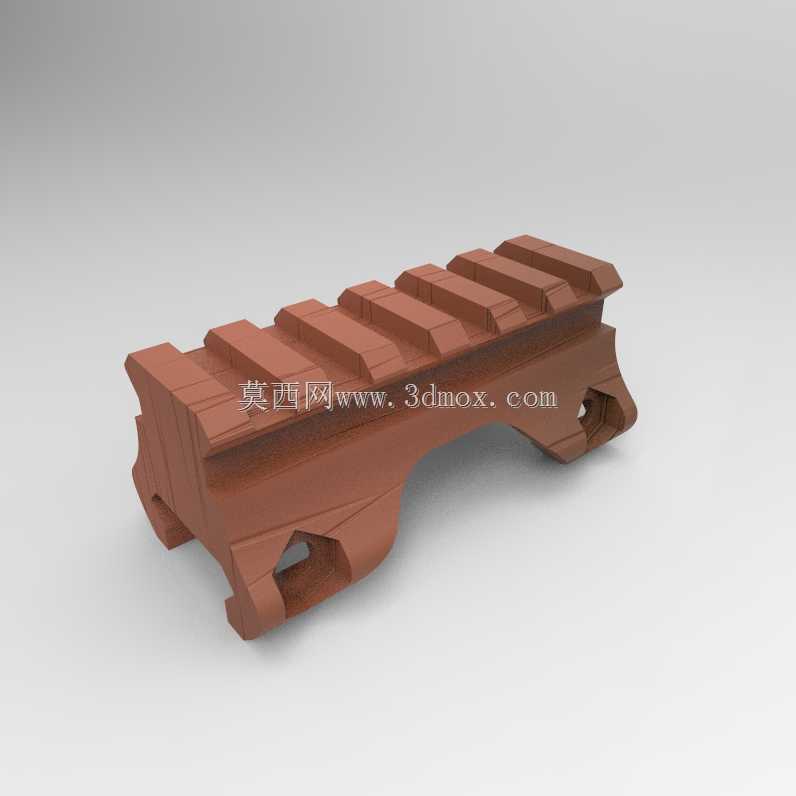

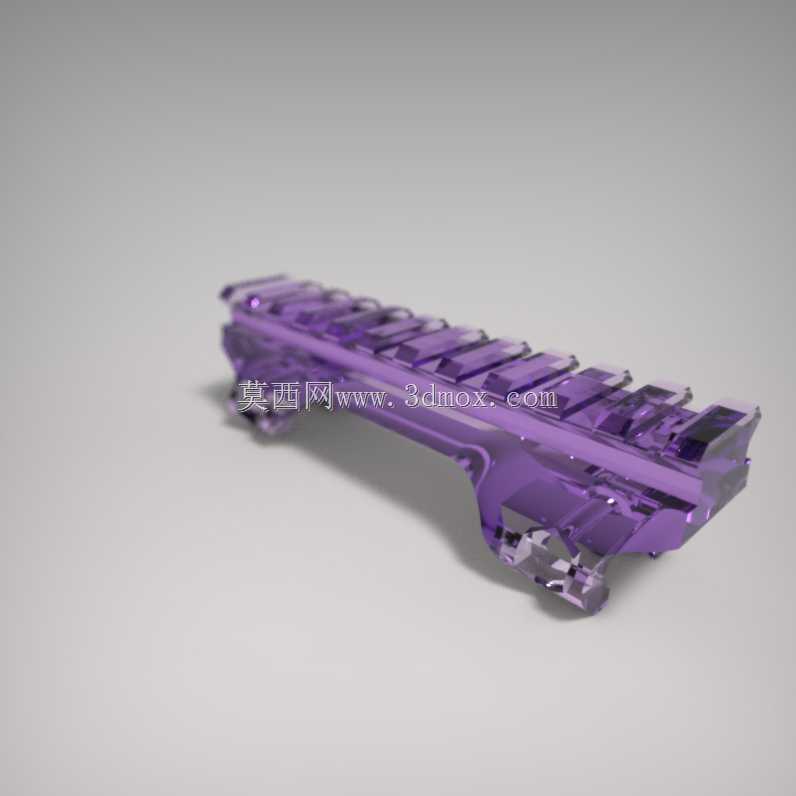

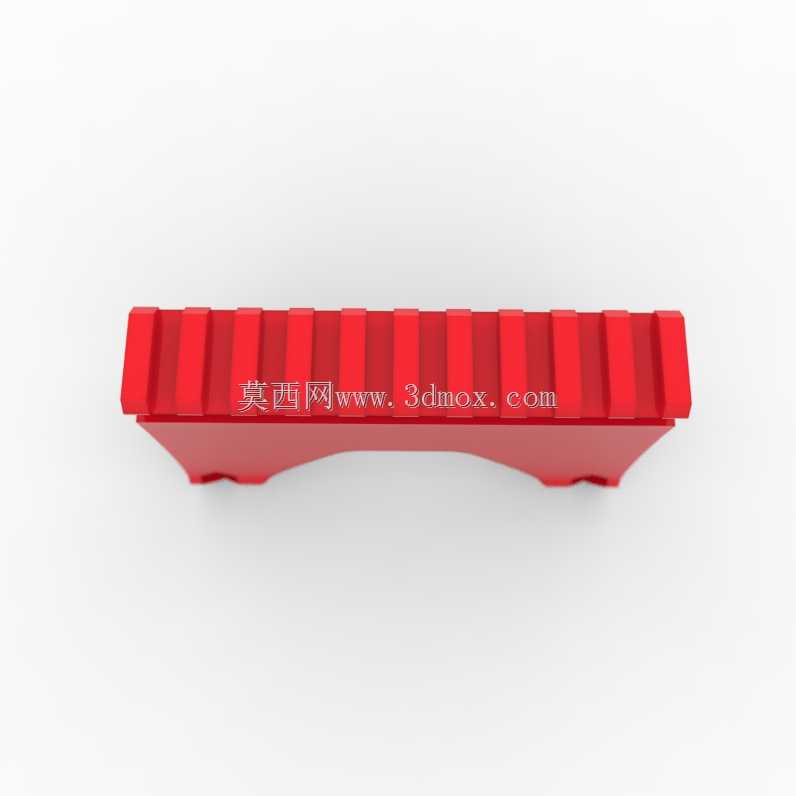

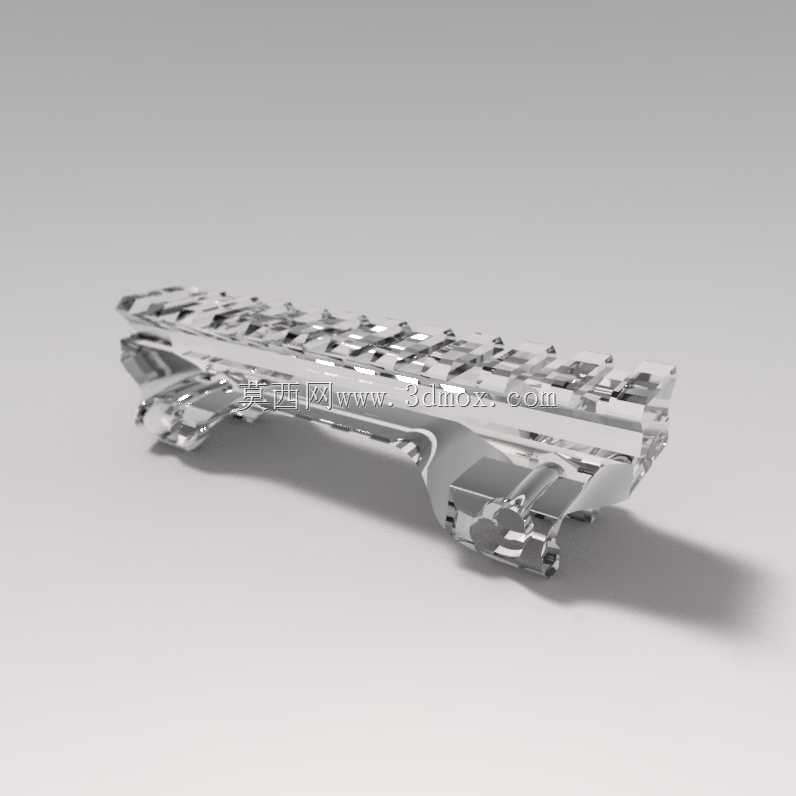

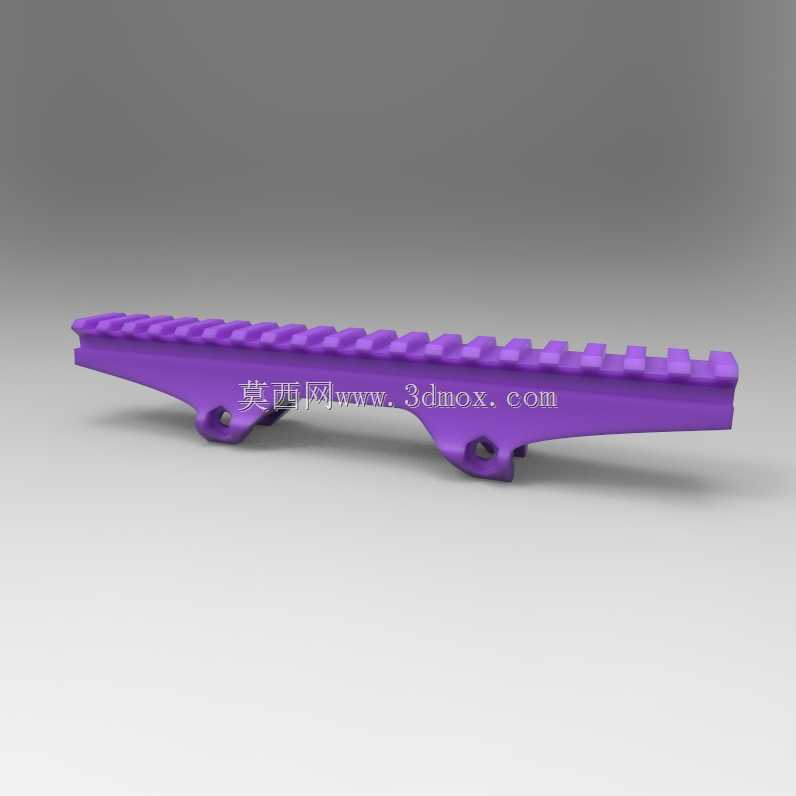

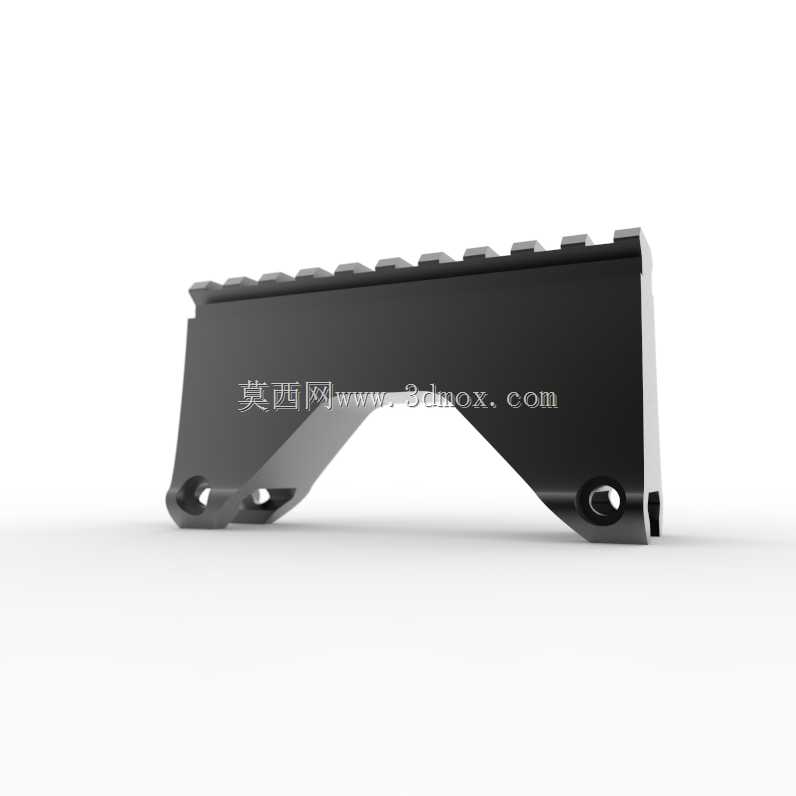

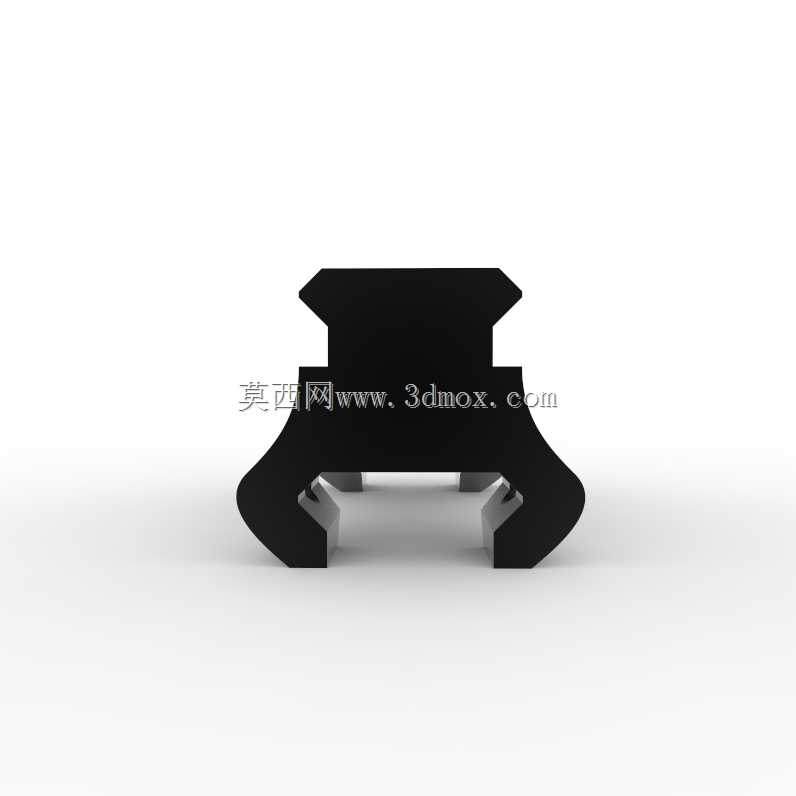

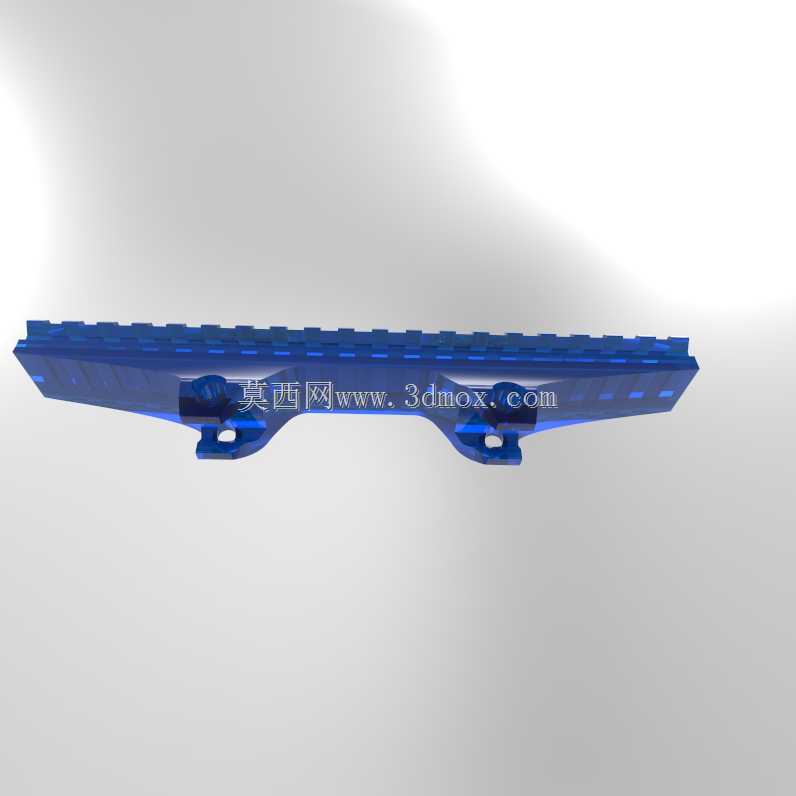

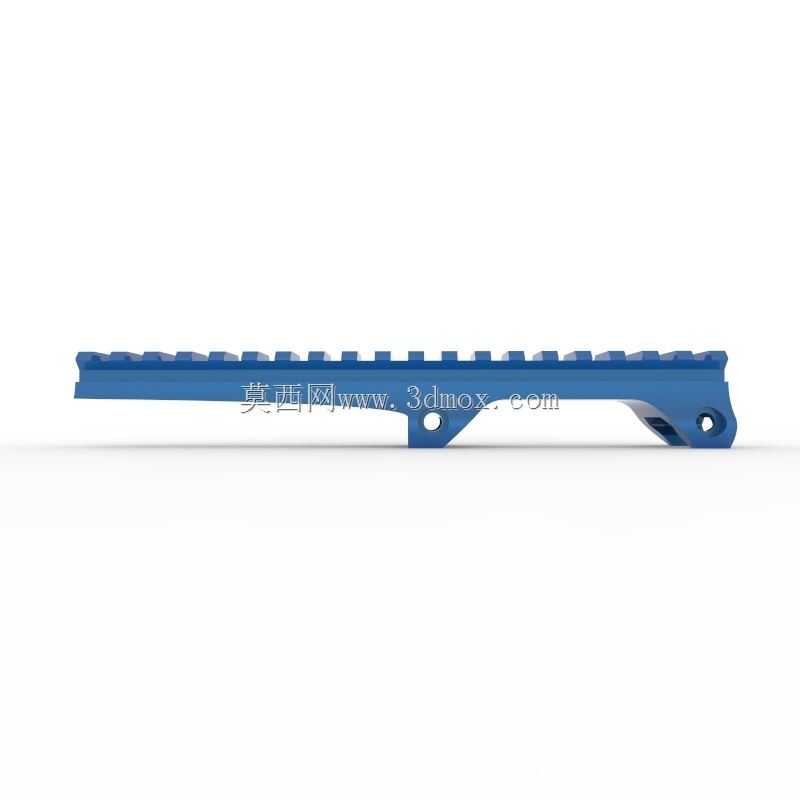

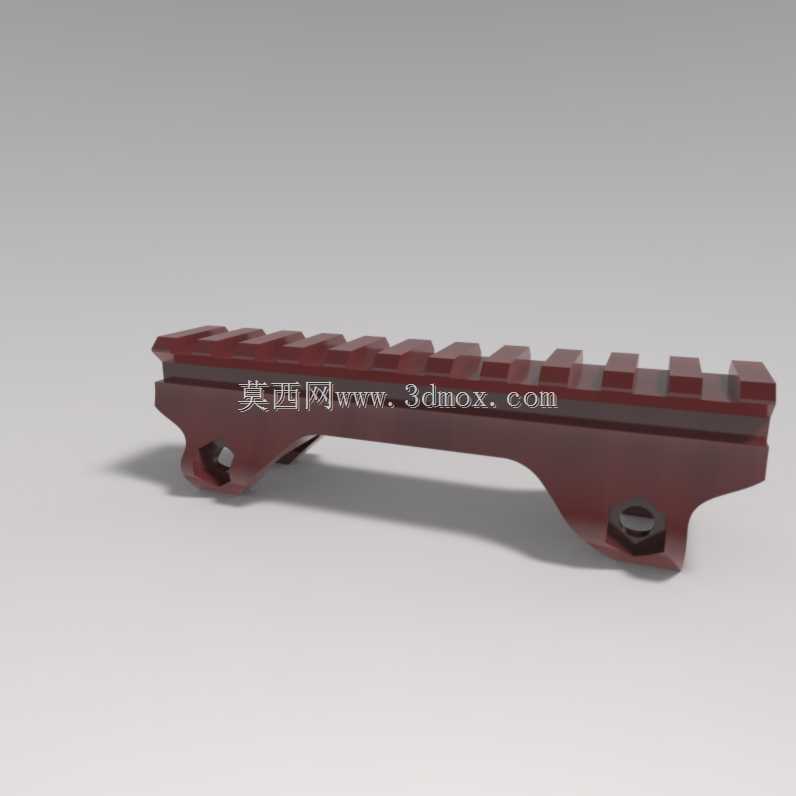

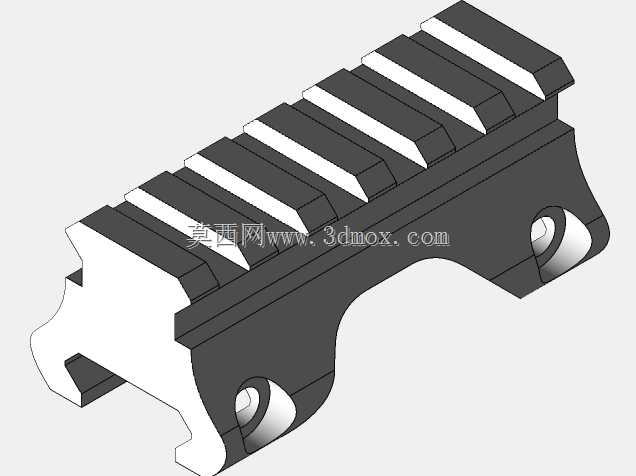

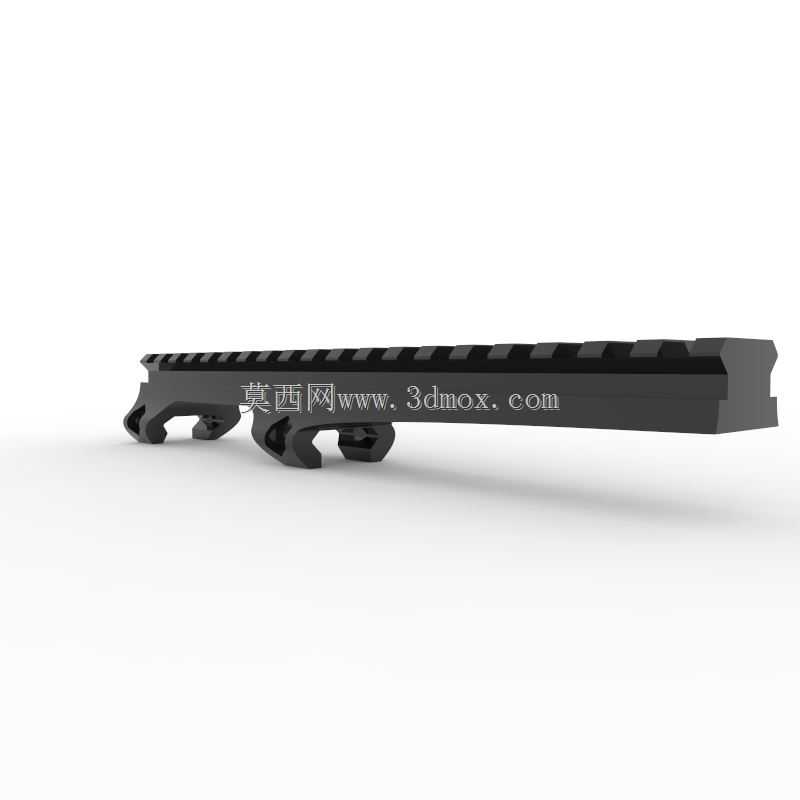

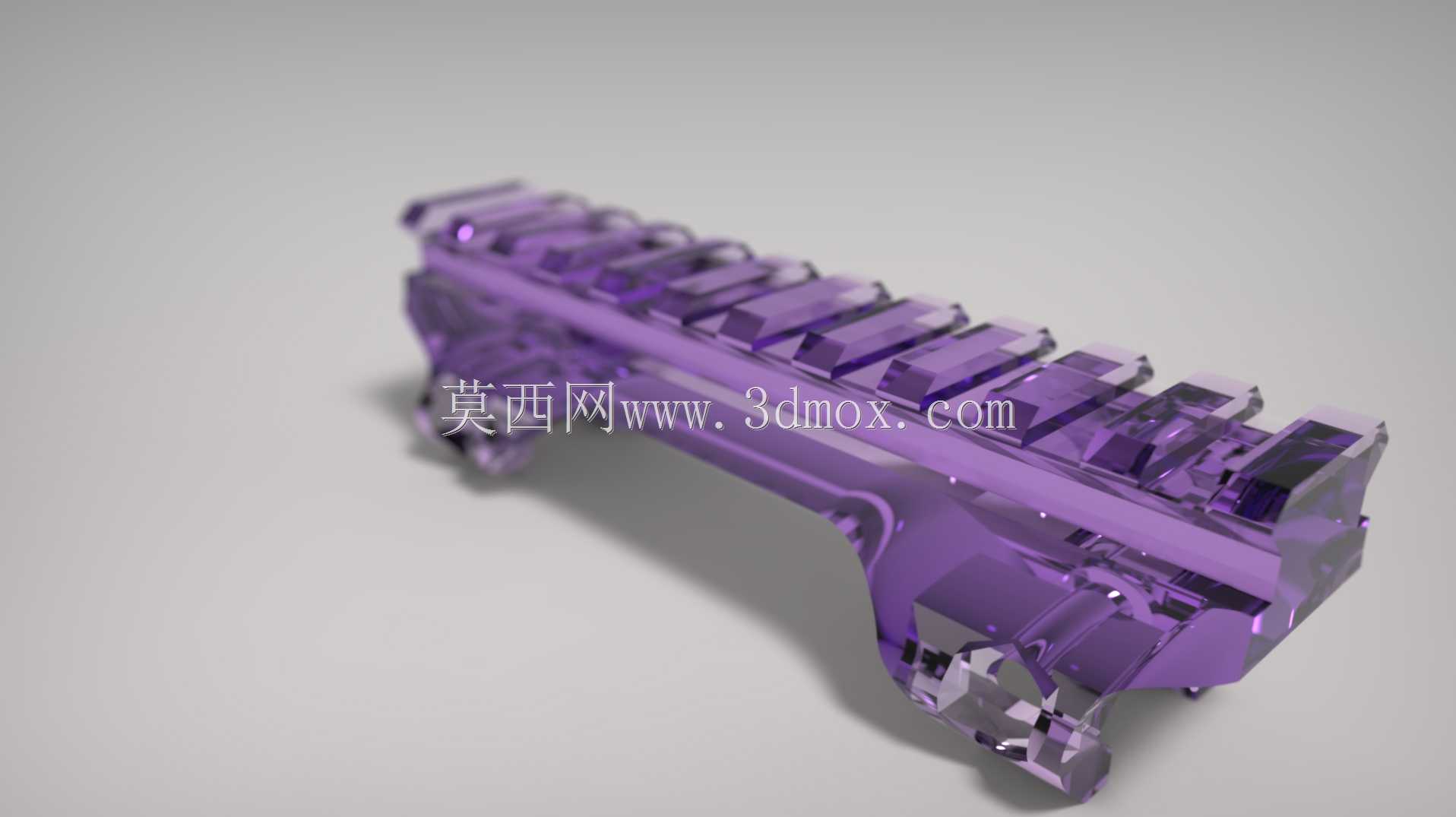

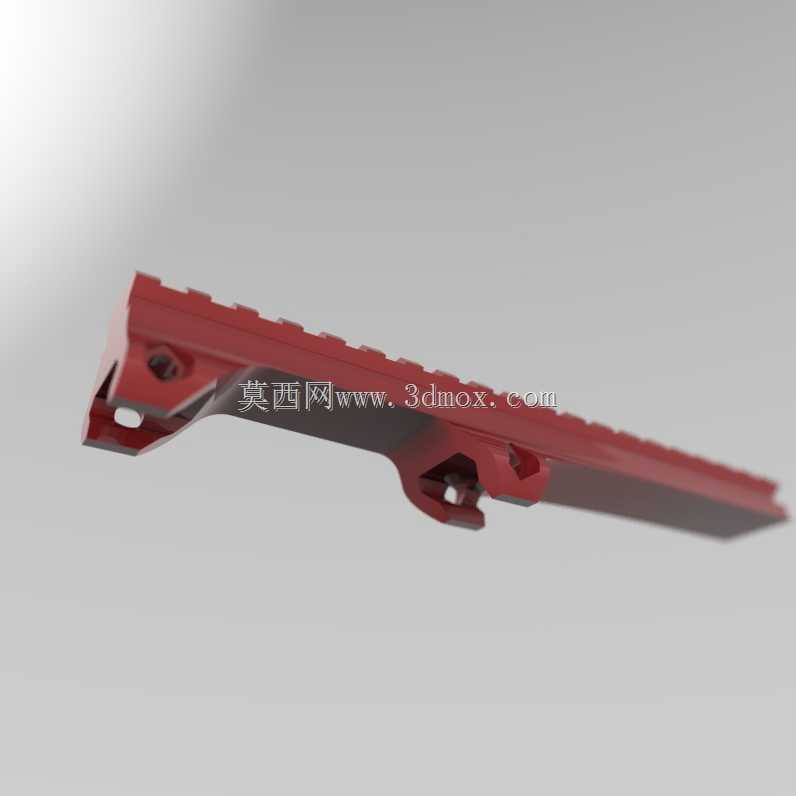

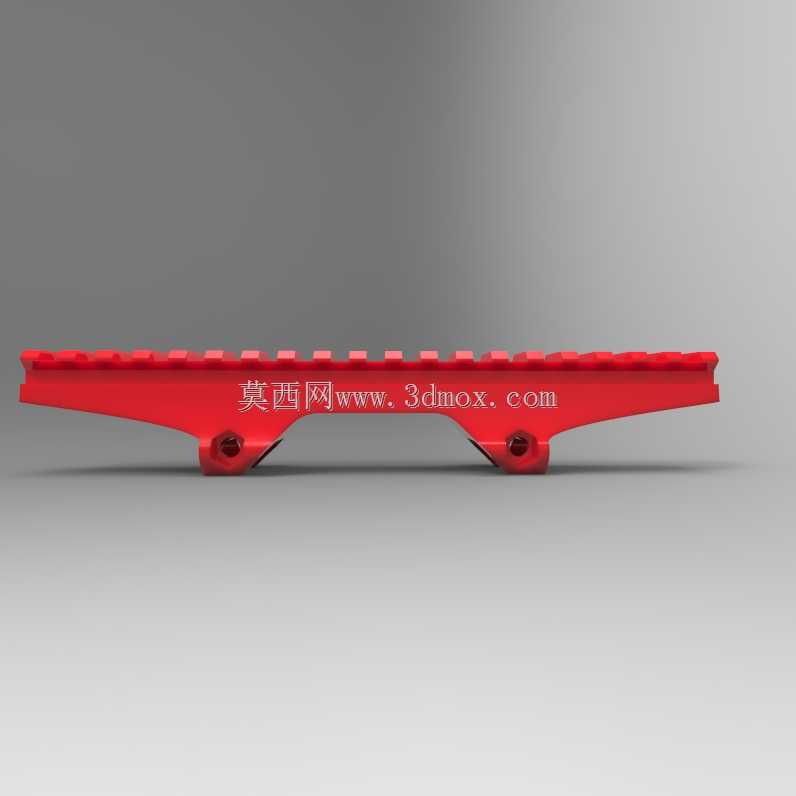

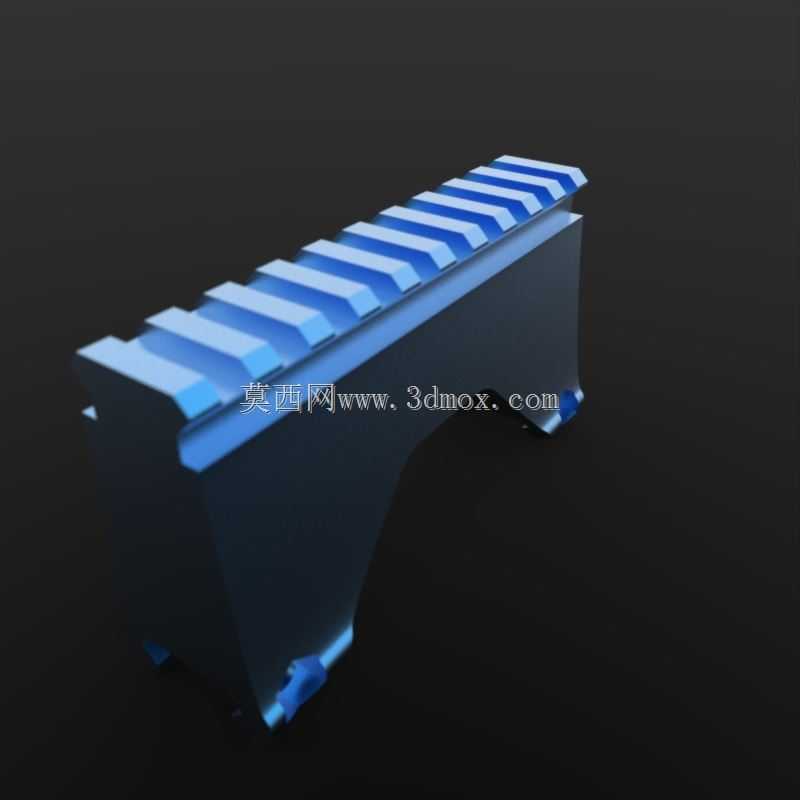

在轻武器战术附件加装的实际场景中，皮卡汀尼导轨作为通用接口标准，承担着瞄准镜、战术灯、激光指示器等各类附件的承载与定位功能，而立管结构则是解决不同附件安装高度差、适配不同使用姿态瞄准基线的核心衔接部件。这款可调式皮卡汀尼立管导轨，在设计时充分考虑了实际使用中不同射手的瞄准习惯、不同规格附件的安装高度需求，将高度调节范围设定在19.5毫米到50毫米区间，覆盖了从低基线快速瞄准到高基线光学瞄具适配的绝大多数使用场景，最小7齿的导轨段长度，既保证了常规小型战术附件的安装夹持长度，也避免了过长导轨带来的额外重量与冗余结构。从结构设计逻辑来看，该部件采用一体化的主体构型，底部的夹持结构与上方的皮卡汀尼导轨段通过流线型的支撑肋过渡，既保证了整体结构刚度，在连续后坐力冲击下不会出现形变松动，也通过镂空的减重孔设计尽可能降低了自身重量，避免过多增加枪械前端的配重影响握持平衡。安装边界上，底部的夹持卡槽完全匹配标准皮卡汀尼导轨的齿形规格，锁紧结构的开孔位置预留了标准快拆扳把或者锁紧螺丝的安装空间，不需要额外改装就可以直接固定在标准导轨面上，上方的导轨段严格遵循MIL-STD-1913皮卡汀尼导轨的尺寸公差，齿距、齿高、卡槽宽度都控制在标准公差范围内，确保各类合规附件安装后不会出现旷量、偏移问题。在实际选型使用中，这类可调立管不需要更换不同高度的固定垫片或者支座，只需要通过自定义属性调整对应高度参数，就可以快速完成瞄准基线的高度匹配，末端预留的扩展属性接口，还可以根据使用需求在端部加装小型附件或者限位结构，不会干涉原有导轨的附件安装空间。结构建模过程中，对所有的受力转角位置都做了圆角过渡处理，避免应力集中导致的部件断裂，表面的导轨齿形做了等距阵列约束，保证每个齿位的定位精度一致，夹持面的接触区域做了平面度约束，确保安装后与底部导轨的贴合面完全接触，不会出现点接触导致的锁紧后晃动问题。
