苏制14.5毫米B-32穿甲弹药结构展示

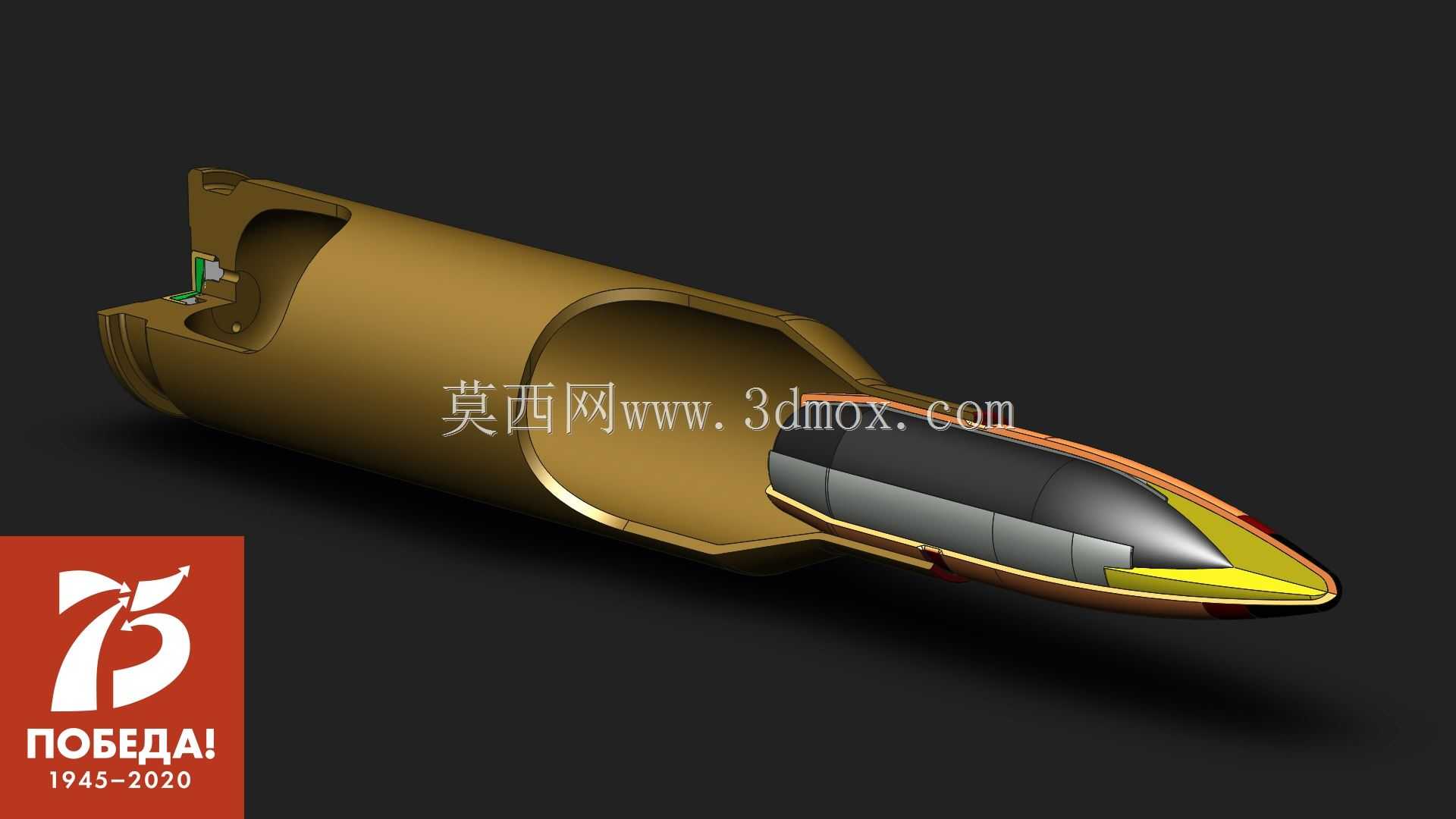

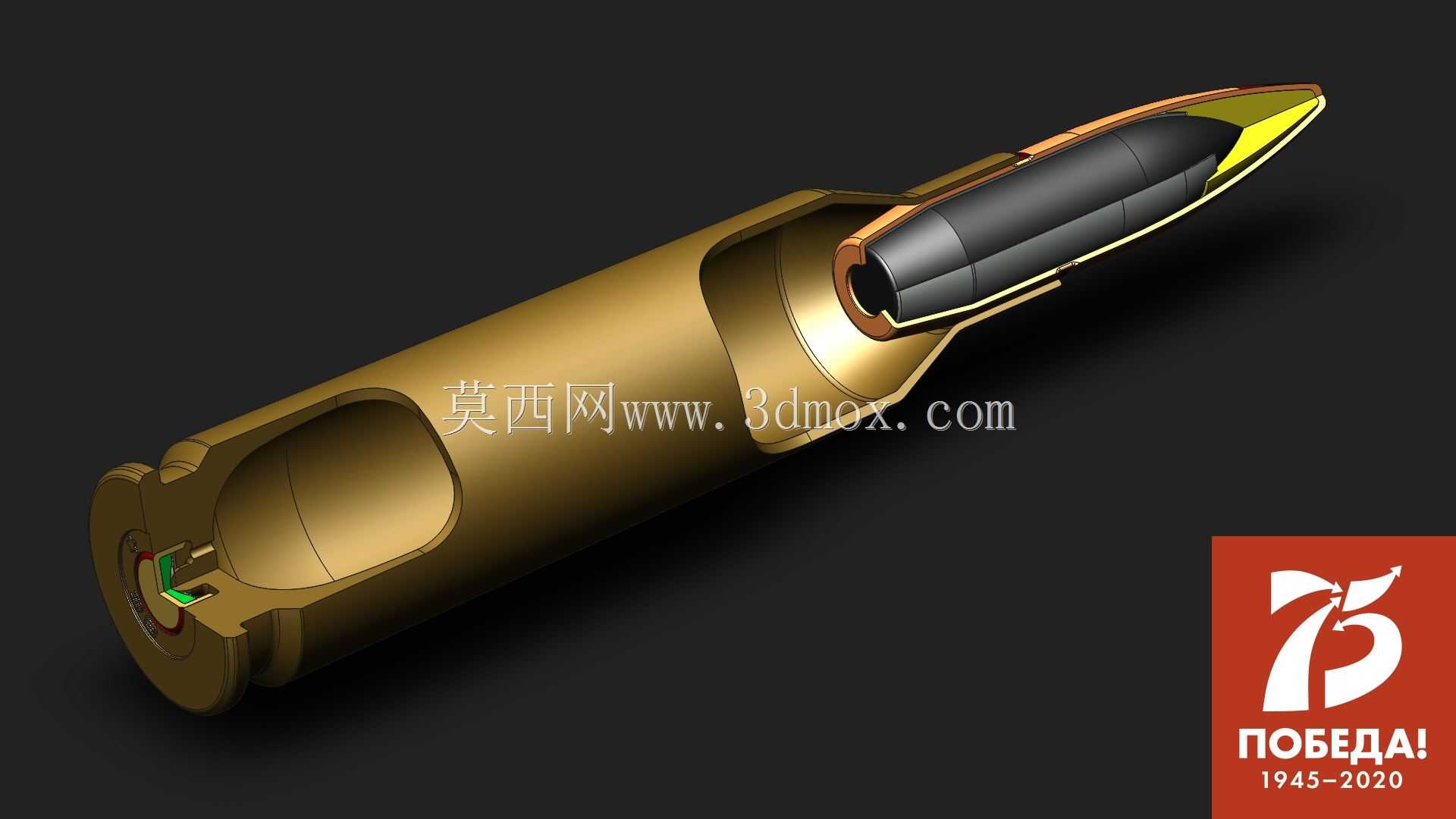

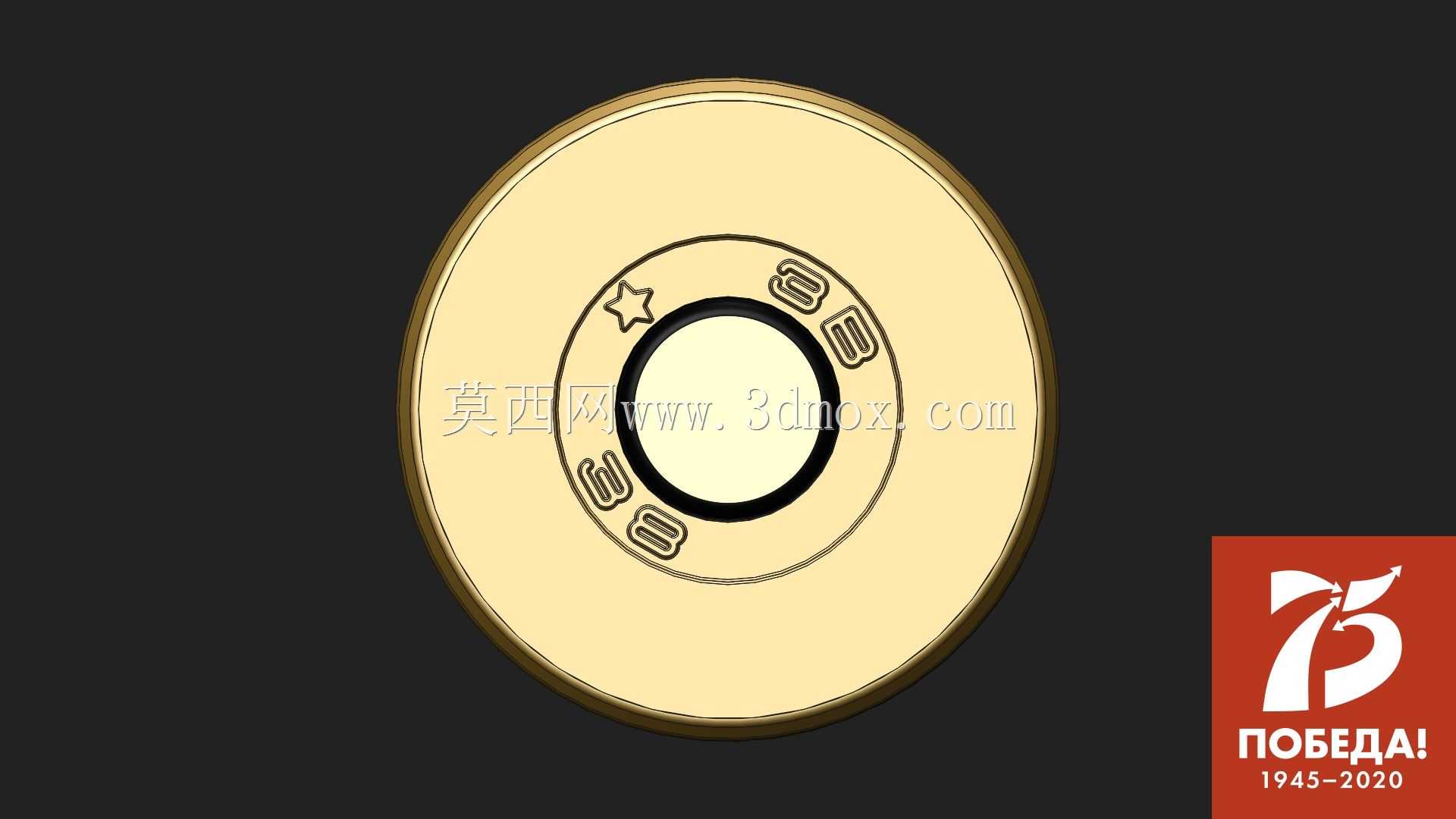

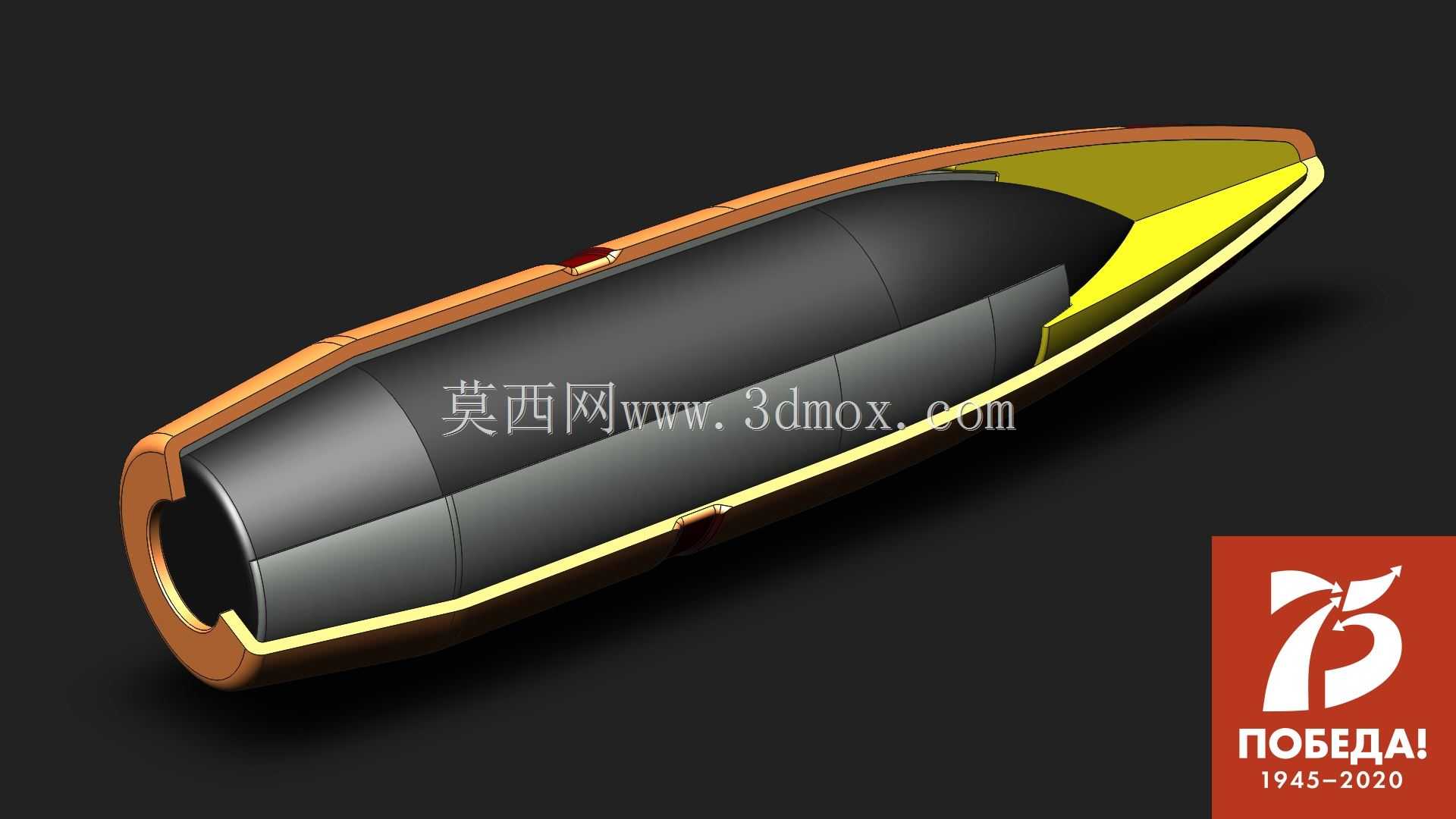

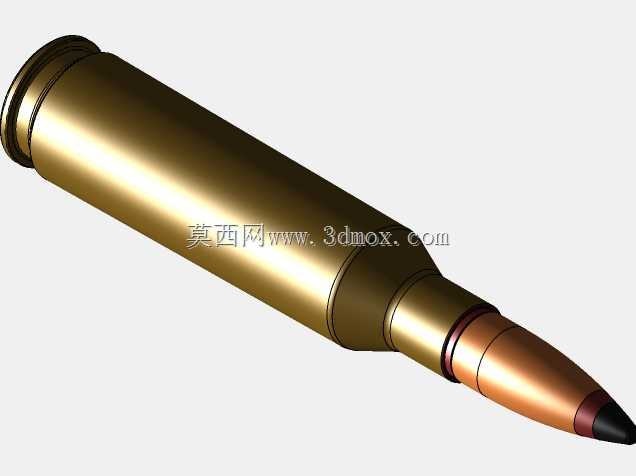

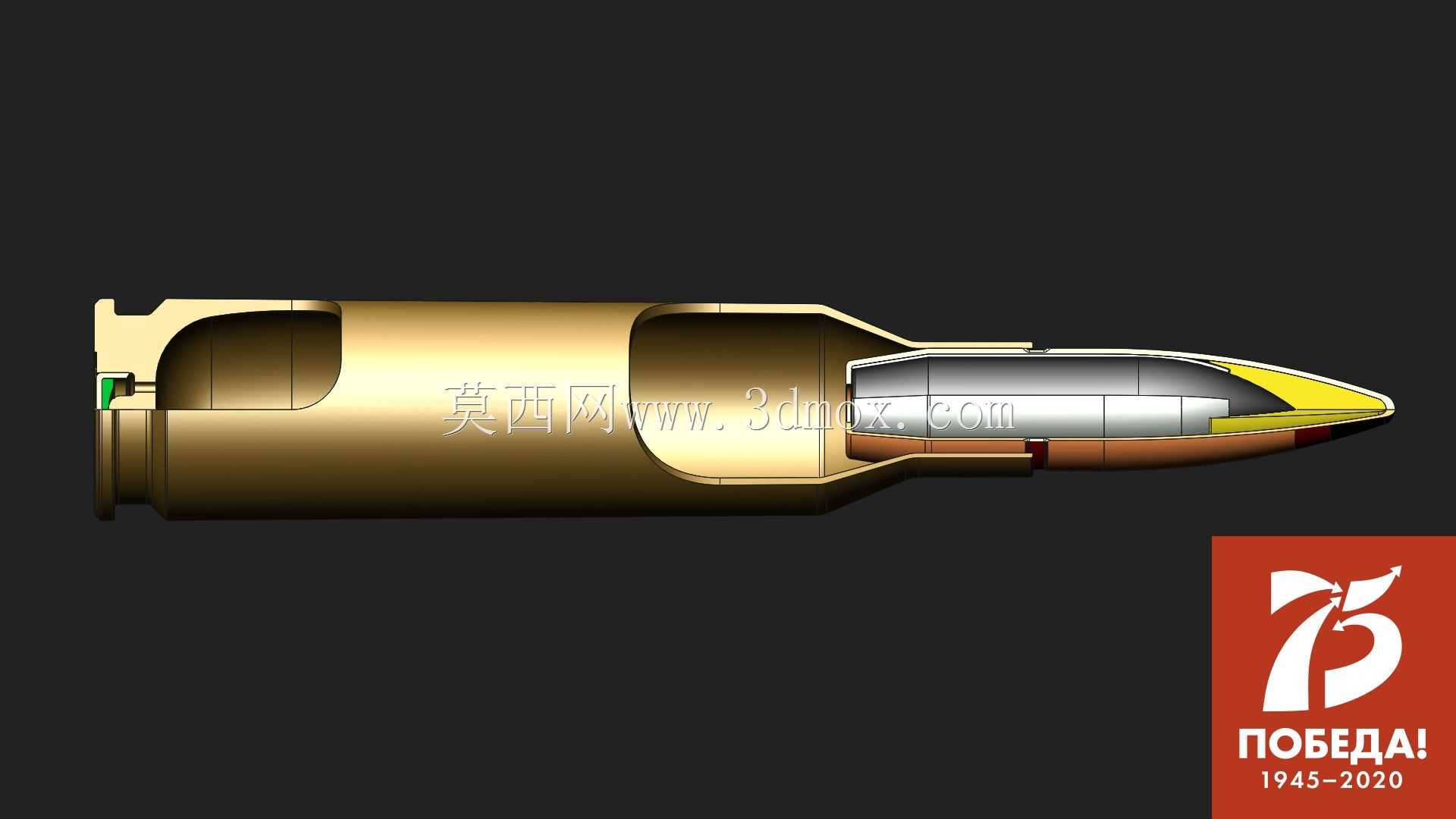

该弹药为14.5毫米口径大口径机枪配用的B-32型穿甲燃烧弹，主要适配反坦克步枪、车载大口径机枪与高射机枪平台，在战场场景中可承担轻型装甲目标毁伤、低空低速飞行器拦截、野战工事破拆等任务，针对轻型装甲车辆、简易土木工事、低空飞行的直升机与轻型固定翼飞机均有可靠的毁伤效能。从结构设计来看，该弹采用钢芯外包铜被甲的弹头结构，弹头内部填充燃烧剂，命中硬质目标时钢芯可穿透装甲表层，随进的燃烧剂可在穿透后引燃目标内部的油料、织物等易燃物，兼顾穿甲与纵火双重毁伤效果。弹壳采用黄铜材质整体冲压成型，弹壳底部设置底火安装位与拉壳钩卡槽，抽壳过程中可承受大口径弹药发射时的高膛压载荷，避免弹壳断裂留膛的故障。设计过程中严格遵循14.5×114毫米弹药的尺寸公差规范，弹壳全长114毫米，弹头直径14.5毫米，弹壳肩部锥度经过反复优化，既保证供弹过程中进弹路径顺畅，适配弹匣、弹链等不同供弹具的抱弹口尺寸，又能在击发后完成可靠的闭气，避免火药燃气从弹膛尾部泄漏。弹头与弹壳的结合采用过盈压装加口部辊口的工艺，辊口深度控制在合理区间，既保证日常携行、供弹过程中弹头不会松动脱落，又能在击发时弹头顺利脱离弹壳嵌入膛线，保证弹道一致性。该模型完整还原了弹药的剖面结构，可清晰展示弹头内部钢芯、燃烧剂、被甲的层叠布局，以及弹壳内部发射药腔、底火室的结构细节，对于军工科普、弹药结构教学、枪械供弹机构设计验证均有参考价值，结构设计人员可依托该模型校验供弹坡、拉壳钩、抛壳挺等枪械部件的匹配尺寸，避免供弹卡滞、抽壳失败等设计缺陷。
