弹性块式离合器轴传动组件三维设计

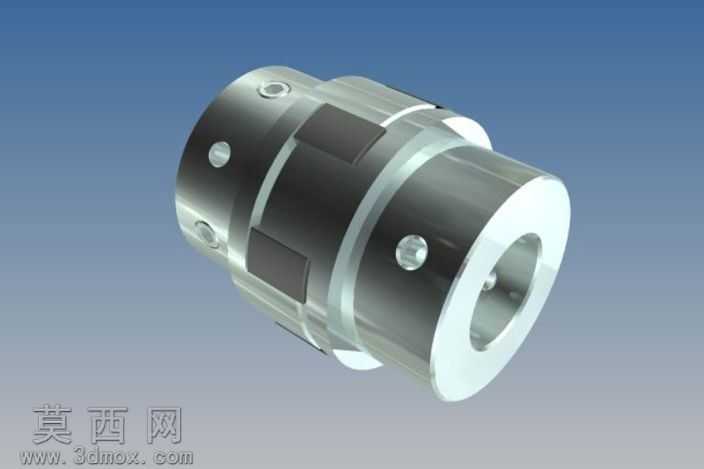

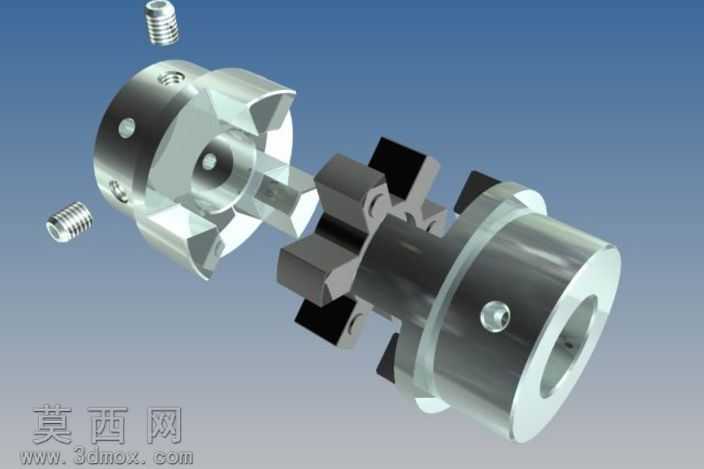

本作品为弹性块式离合器轴传动组件的三维建模成果，建模过程严格遵循机械传动零件的设计规范，首先对离合器轴的整体传动逻辑进行拆解，将组件分为主动轴端连接爪盘、中间弹性缓冲块、从动轴端连接毂、锁紧紧定螺钉四个核心部分逐一构建。建模阶段优先完成各零件的基准轴、基准面搭建，主动端爪盘采用拉伸凸台构建基体后，通过异形凸台拉伸生成三个均匀分布的传动爪，爪部接触面做0.5mm的倒角处理避免应力集中，盘体上的紧定螺钉孔采用异型孔向导精准定位，保证螺纹规格与紧定螺钉完全匹配；中间的黑色弹性缓冲块为梅花形结构，通过草图绘制六个均匀分布的缓冲凸瓣后拉伸成型，凸瓣的弧度与两侧爪盘的卡槽完全契合，保证装配后无多余旷量；从动端连接毂采用旋转凸台构建轴套基体，轴孔位置根据配合轴径做公差适配的建模预留，外侧的传动卡槽与弹性块凸瓣精准对应，毂体上同样设置对称的紧定螺钉孔用于轴向锁紧；配套的紧定螺钉采用标准件建模流程，构建外螺纹结构与头部内六角槽，还原标准紧固件的完整细节。材质与渲染阶段，金属零件部分赋予抛光合金钢材质，调整反射率与粗糙度参数还原金属机加工后的亮面质感，弹性缓冲块赋予丁腈橡胶材质，调整漫反射颜色与哑光质感区分金属部件，紧定螺钉赋予镀锌金属材质增强零件层次区分；渲染时采用渐变蓝灰色背景，添加柔和的环境光与定向补光，突出金属零件的棱边反光与结构轮廓，同时将组件做爆炸视图排布，清晰展示各零件的装配位置与配合关系。设计思路上，该离合器轴组件兼顾扭矩传递与缓冲减震功能，弹性块的设置可有效吸收传动过程中的冲击载荷，避免刚性连接导致的零件崩损，爪盘与连接毂的对称结构保证传动过程中受力均匀，紧定螺钉的锁紧方式便于安装拆卸与后期维护，整体建模过程中所有配合面均做干涉检查，确保虚拟装配状态下无零件干涉，各尺寸参数可直接导出用于工程图绘制与实物加工参考，模型附带的尺寸附录可直接对接生产环节的尺寸校验需求。
