枪械用碰撞停止机构结构设计

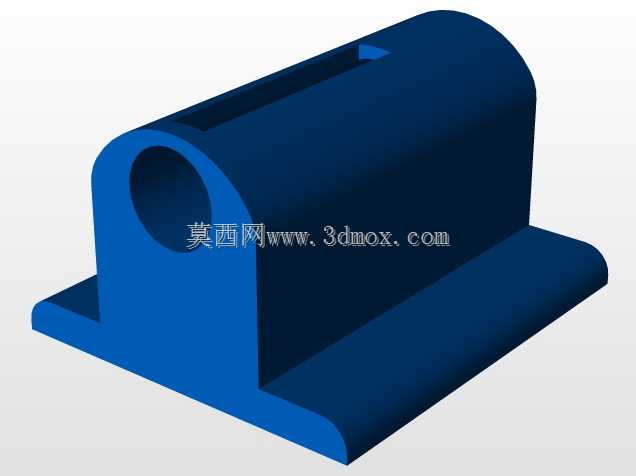

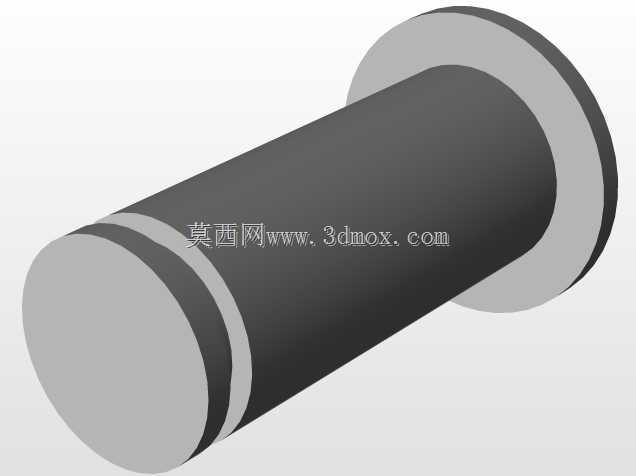

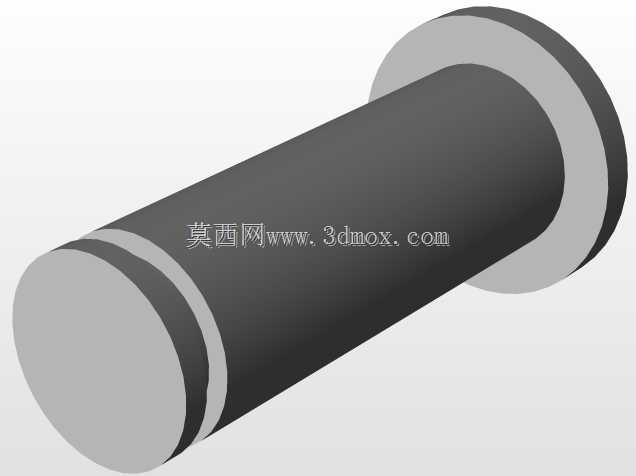

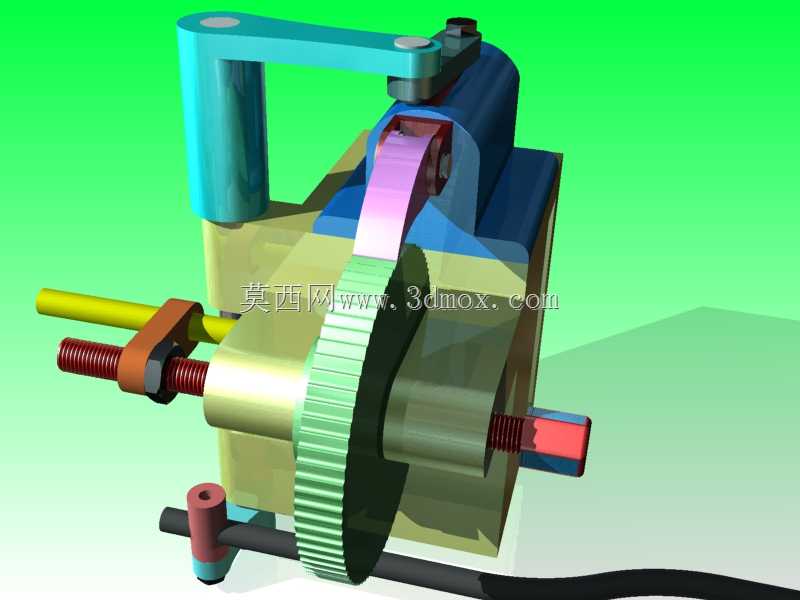

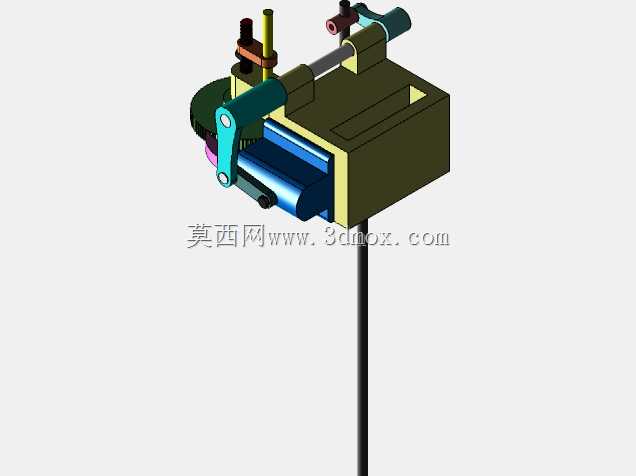

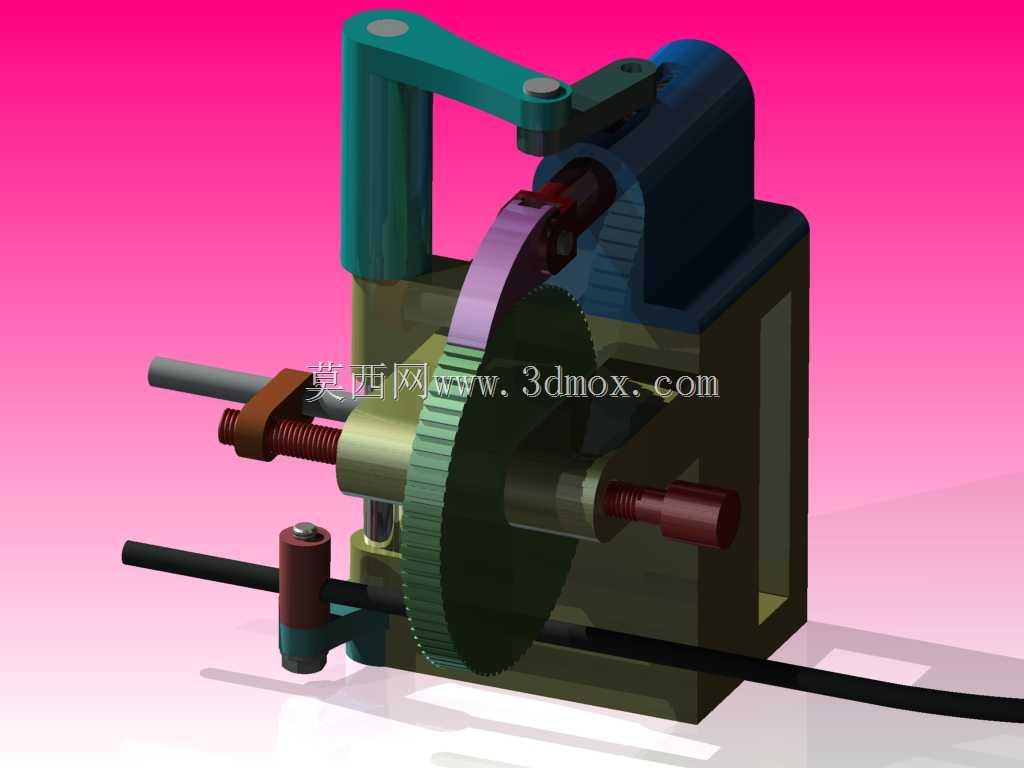

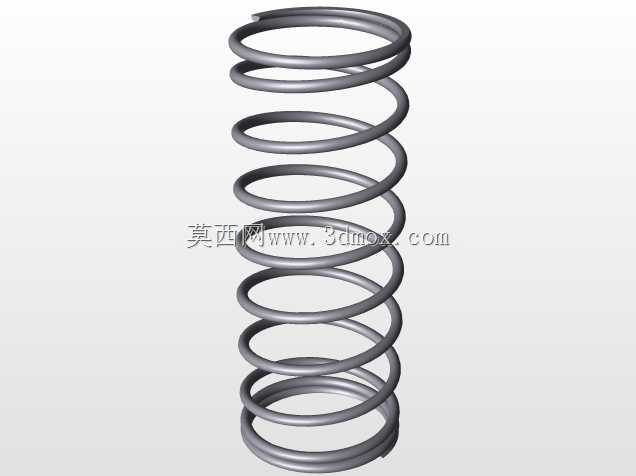

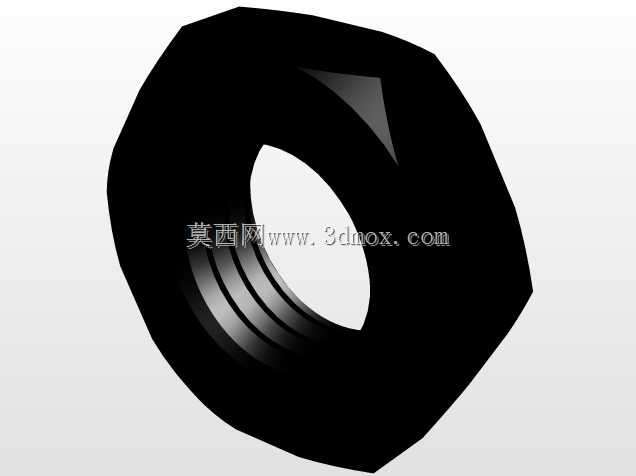

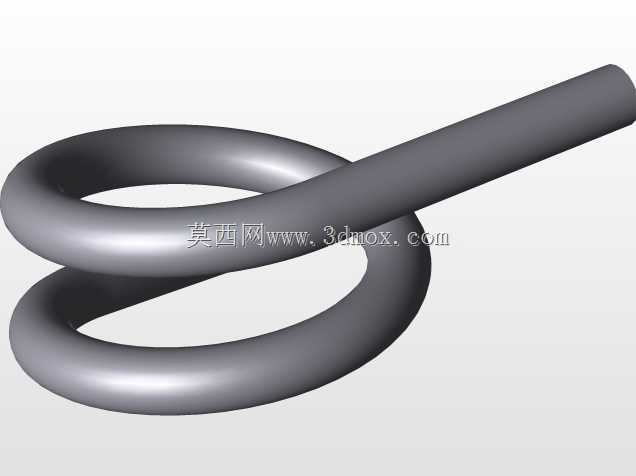

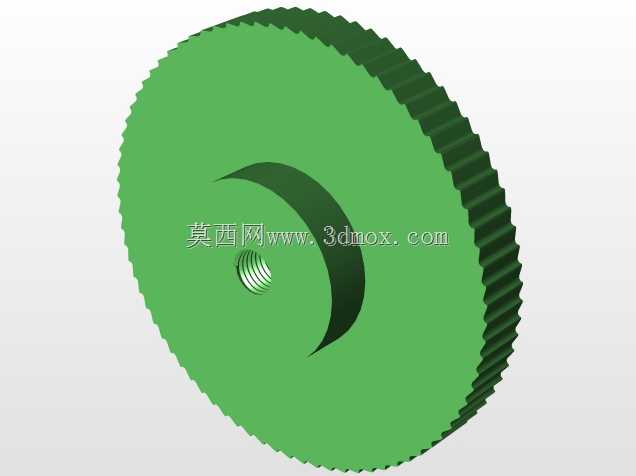

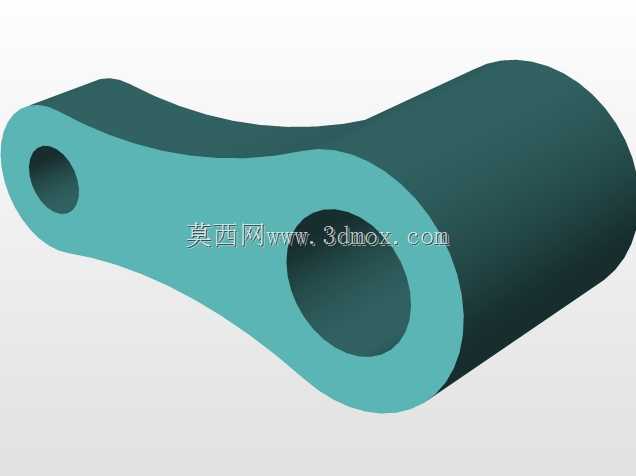

该碰撞停止机构作为来复枪的核心功能组件，主要应用于民用狩猎、竞技射击类枪械的击发制动环节，核心作用是在枪械完成击发动作后，通过机械结构的刚性碰撞实现击发组件的即时锁止，避免击针过度前冲引发的底火击穿、炸膛等安全隐患，同时保障连续射击过程中供弹、击发、退壳动作的时序匹配。从结构设计逻辑来看，整个机构采用框架式安装基座作为承载主体，基座预留的三个正交方向安装孔位，可直接与枪械机匣的对应定位轴销配合，无需额外设计转接工装，安装时仅需保证主轴与枪管轴线的平行度公差控制在0.02mm以内，即可满足动作可靠性要求。机构核心的传动路径围绕带齿棘轮展开，棘轮与主轴采用过盈配合装配，侧边的弧形制动块在摆臂驱动下可实现与棘轮齿面的快速啮合与脱开，摆臂的回转支点设置在基座上方的悬臂结构上，悬臂的厚度经过受力校核，可承受击发瞬间制动块传递的最大1200N冲击载荷，不会出现塑性变形。横向布置的调节螺杆组件可调整制动块与棘轮齿面的初始间隙，间隙值控制在0.1-0.15mm区间时，既能保证制动响应速度控制在0.8ms以内，又能避免正常击发过程中制动块与棘轮发生异常摩擦，影响击发力度。下方的复位顶杆内置圆柱螺旋压缩弹簧，在制动动作完成后可驱动摆臂快速回位，为下一次击发循环做好准备，弹簧的预紧力可通过顶杆尾部的调节螺母进行微调，适配不同膛压的弹药使用需求。从安装边界来看，整个机构的最大外轮廓尺寸控制在长85mm、宽62mm、高78mm范围内，可适配多数中小口径来复枪的机匣内部安装空间，所有外露运动部件均做了圆角钝化处理，避免动作过程中与机匣内其他零件发生卡滞，各铰接位置均预留润滑脂存储槽，可保证在复杂野外环境下连续射击上千次无需额外维护。设计过程中对所有受力零件均做了有限元强度校核，棘轮齿面采用局部淬火处理，表面硬度达到HRC55-60，可承受反复碰撞冲击而不出现崩齿、磨损过量的问题，整个机构的零件数量控制在18个以内，拆解维护无需专用工具，普通使用者可快速完成故障排查与零件更换。
