手持特斯拉线圈放电实验装置结构设计

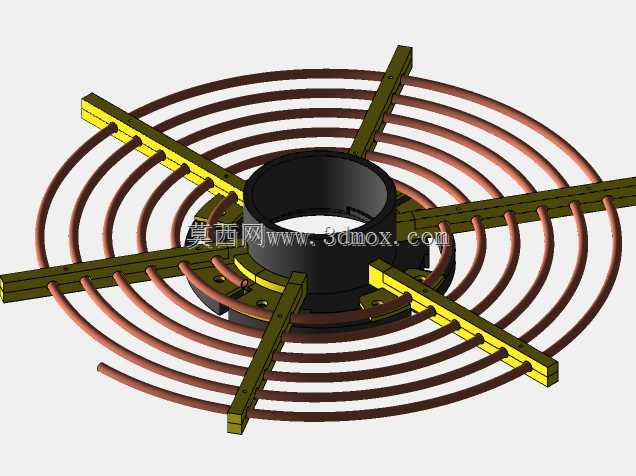

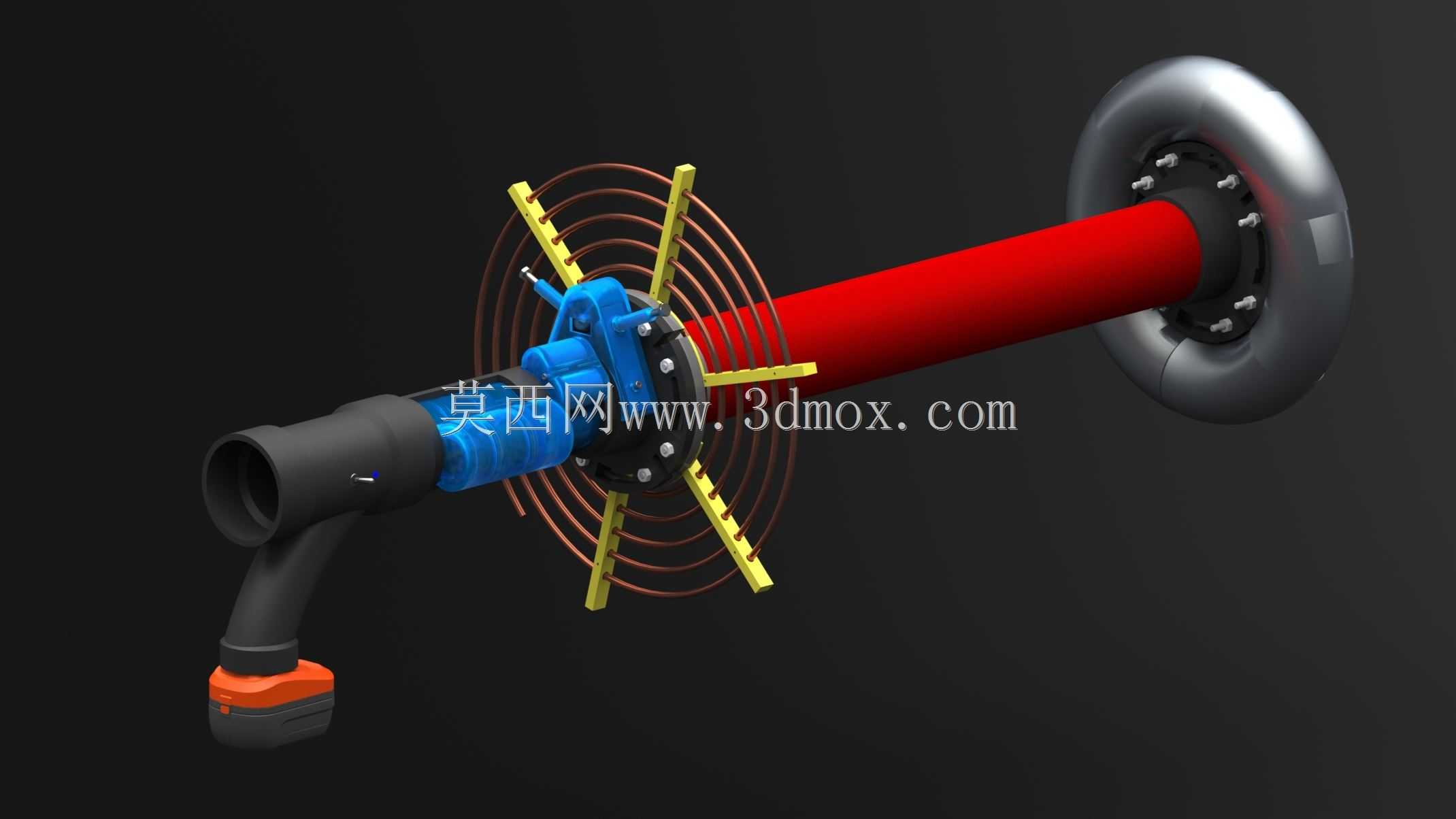

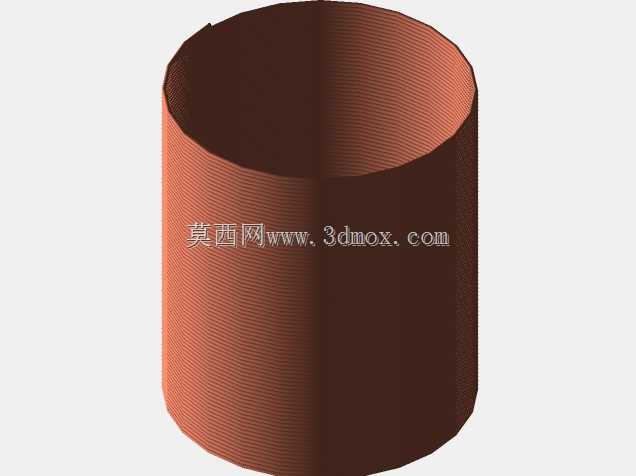

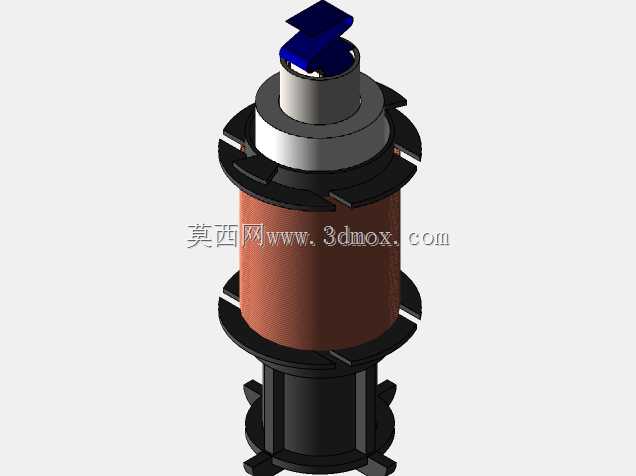

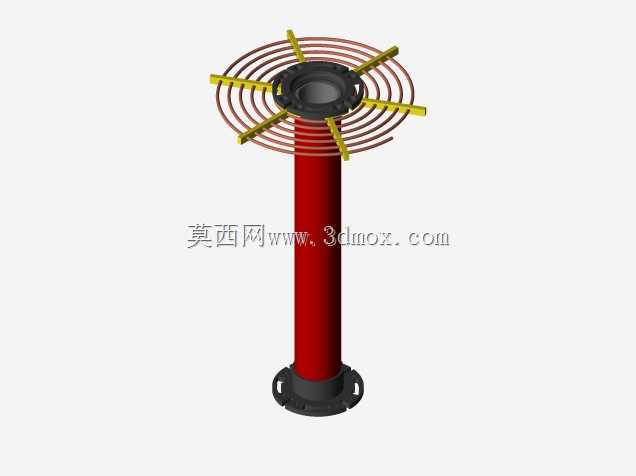

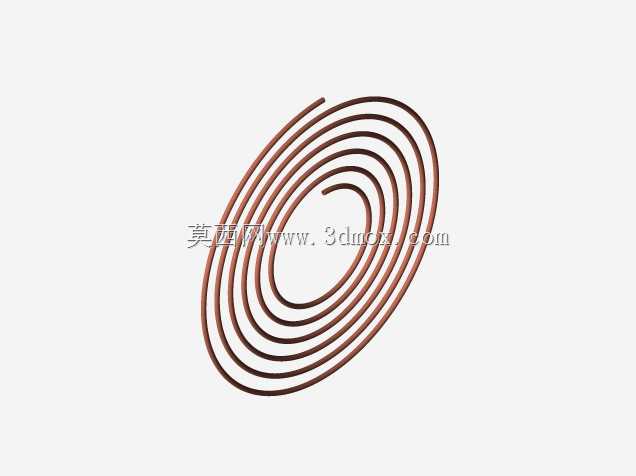

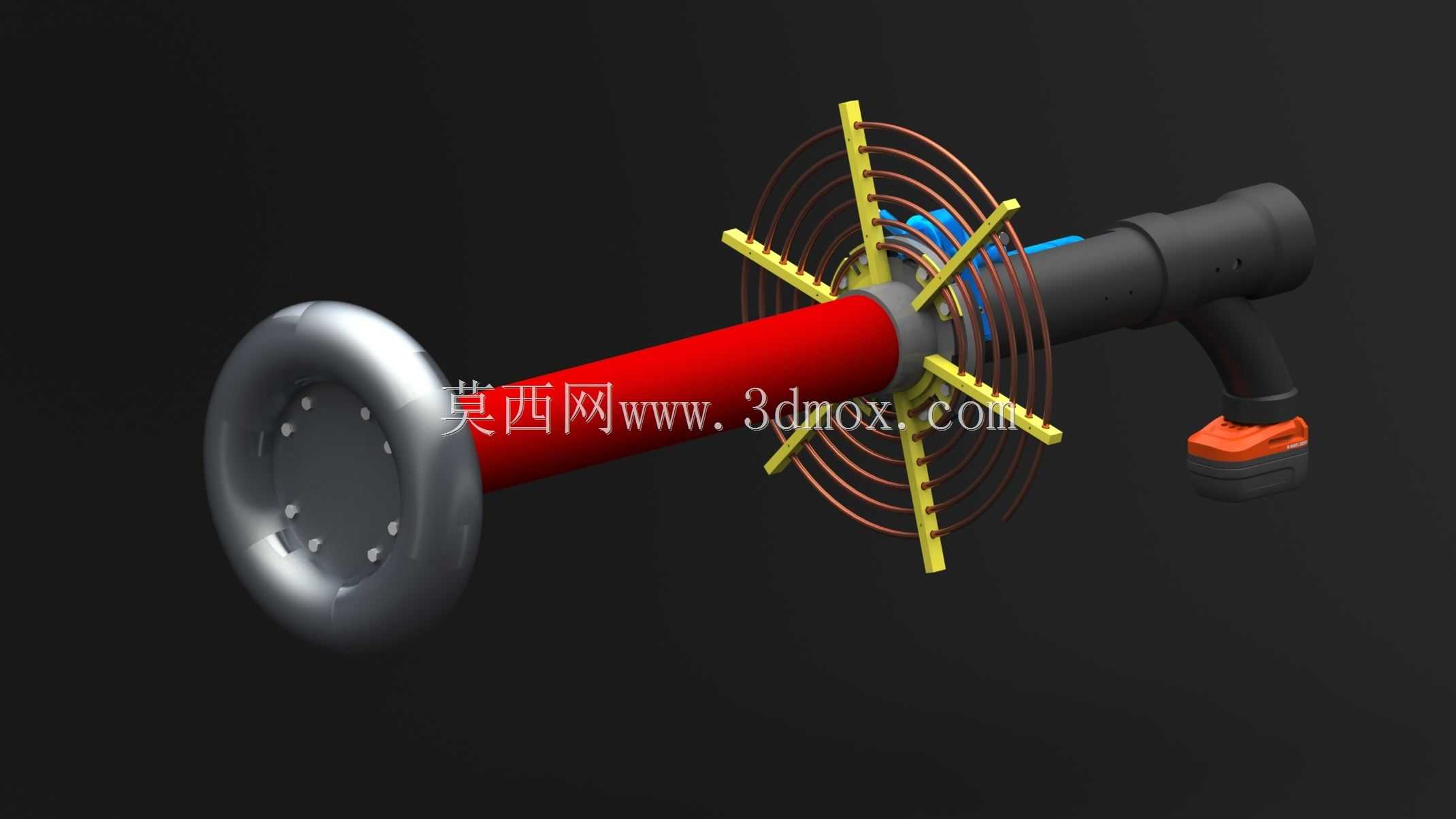

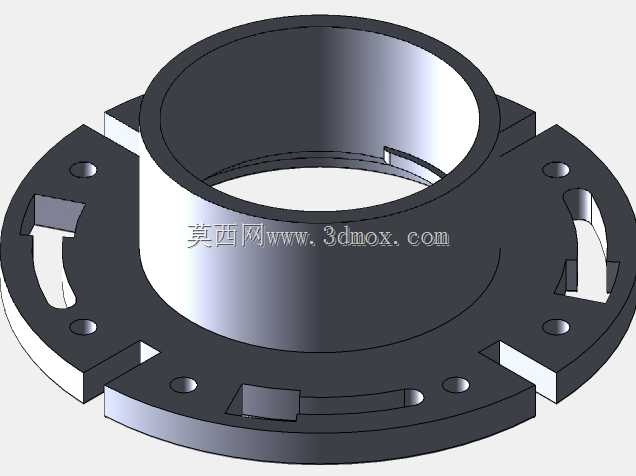

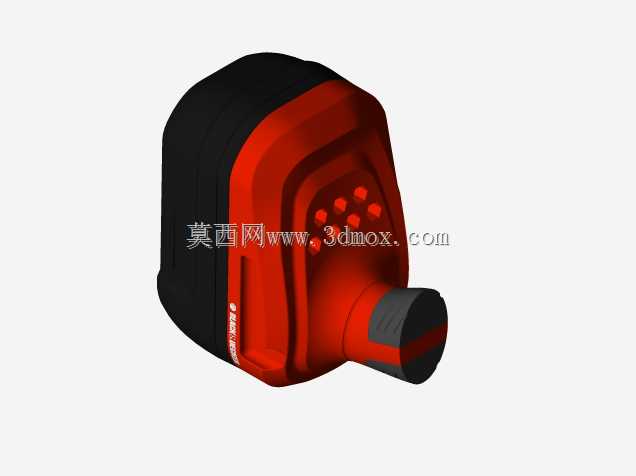

该装置面向高校物理实验教学、高压放电现象科普演示场景设计，整体采用手持枪式布局，适配单人手持操作的使用需求，握持区域贴合人手抓握的人机工程弧度，扳机式控制开关设置在握持段前侧，操作时单手握持即可完成启停控制，无需额外辅助固定结构。装置核心功能为通过谐振升压原理产生高频高压电场，实现可控的人工闪电放电效果，可直观展示特斯拉线圈的谐振升压、高频放电物理特性，既可以作为物理课堂的演示教具，也可用于科普展项的互动体验装置，帮助观察者直观理解高频高压电场的相关物理特性。从结构设计逻辑来看，装置将次级谐振线圈沿枪身轴向布置，红色绝缘套筒作为次级绕组的支撑载体，前端设置金属环形放电端，该放电端做圆弧过渡处理，避免尖锐边角导致的异常尖端放电，保证放电电弧从环面均匀向外发散；初级谐振线圈布置在次级线圈靠近握持段的一侧，多组黄色径向支撑骨架将初级绕组固定在同轴位置，保证初、次级线圈的同轴度偏差控制在合理范围内，避免因绕组偏心导致的谐振效率下降、电场分布不均问题。枪身尾部的黑色握持段内部预留了驱动电路、供电模块的安装空间，握把底部设置供电接口，可外接适配的直流供电单元，整体结构的安装边界充分考虑手持操作的活动范围，线圈径向延伸尺寸控制在单手握持时不会触碰周边物体的安全范围内，轴向总长度适配成年人手臂自然握持的操作姿态，长时间举持操作不易产生疲劳。设计过程中针对绝缘防护做了专项结构处理，次级线圈外侧的支撑骨架采用绝缘工程材质，带电部件与握持区域之间设置足够长度的绝缘隔离段，避免操作过程中出现高压串入握持区的风险；初级绕组的固定骨架做了等距开槽，保证绕组匝间距均匀，减少绕组间的寄生电容偏差，提升谐振回路的稳定性。前端放电环采用中空金属结构，在保证导电性能的同时降低整体头部重量，避免枪身前部过重导致的握持重心前倾问题，平衡整体装置的重量分布，提升手持操作的稳定性。
