弹药重装粉末定量装填自动化装置

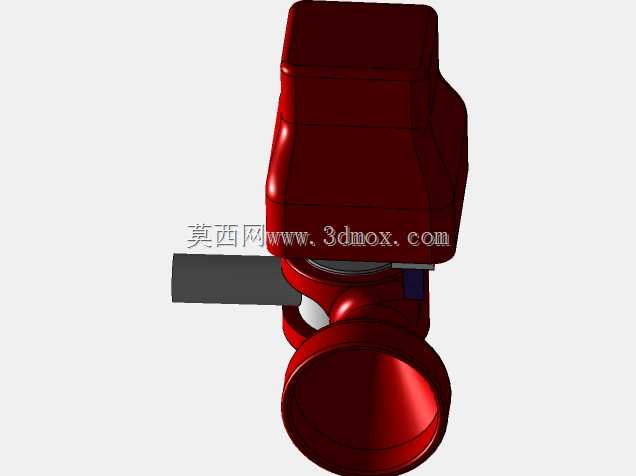

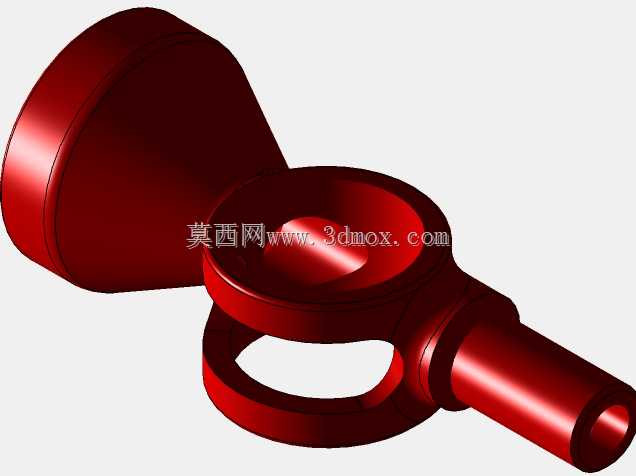

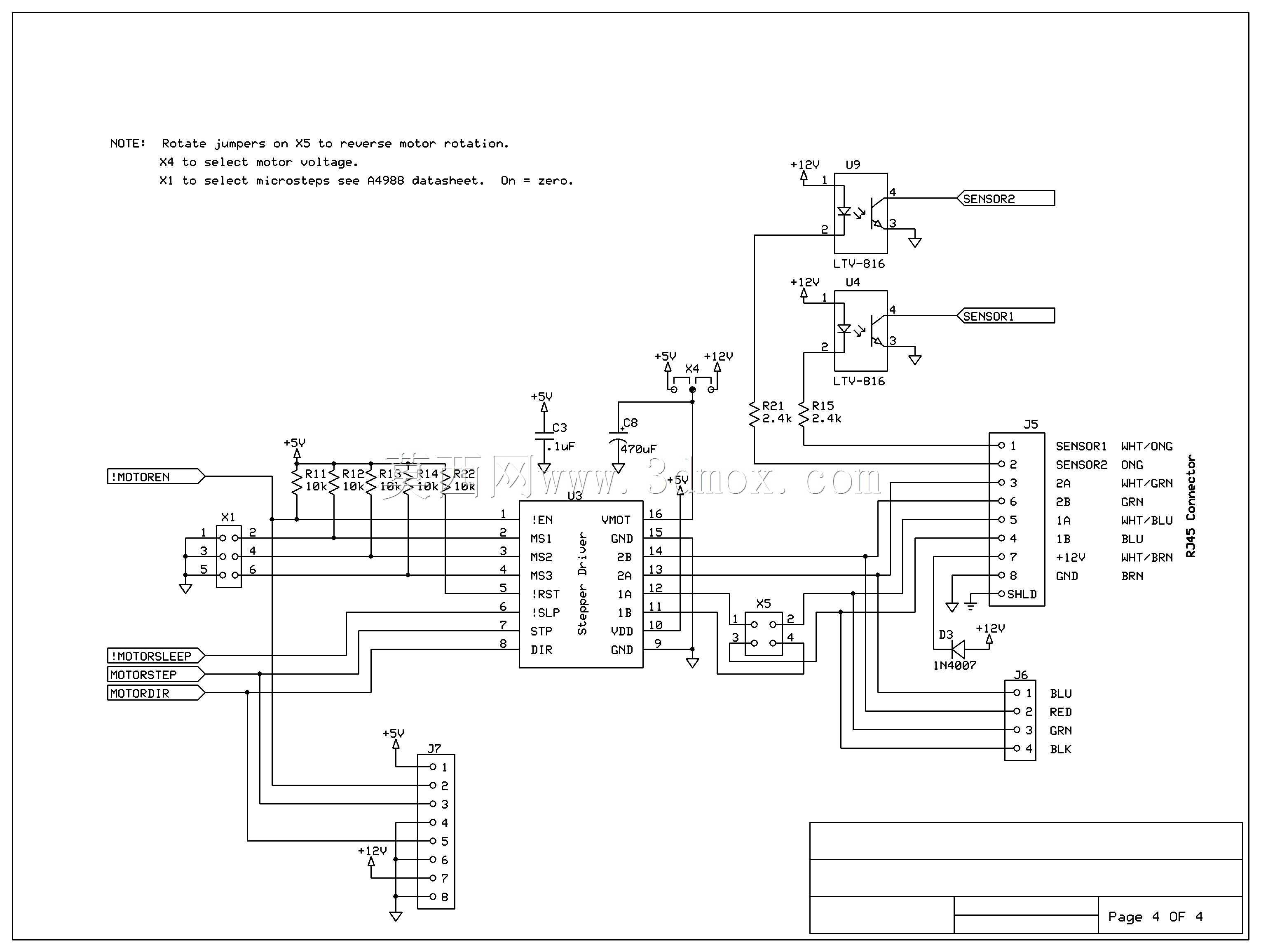

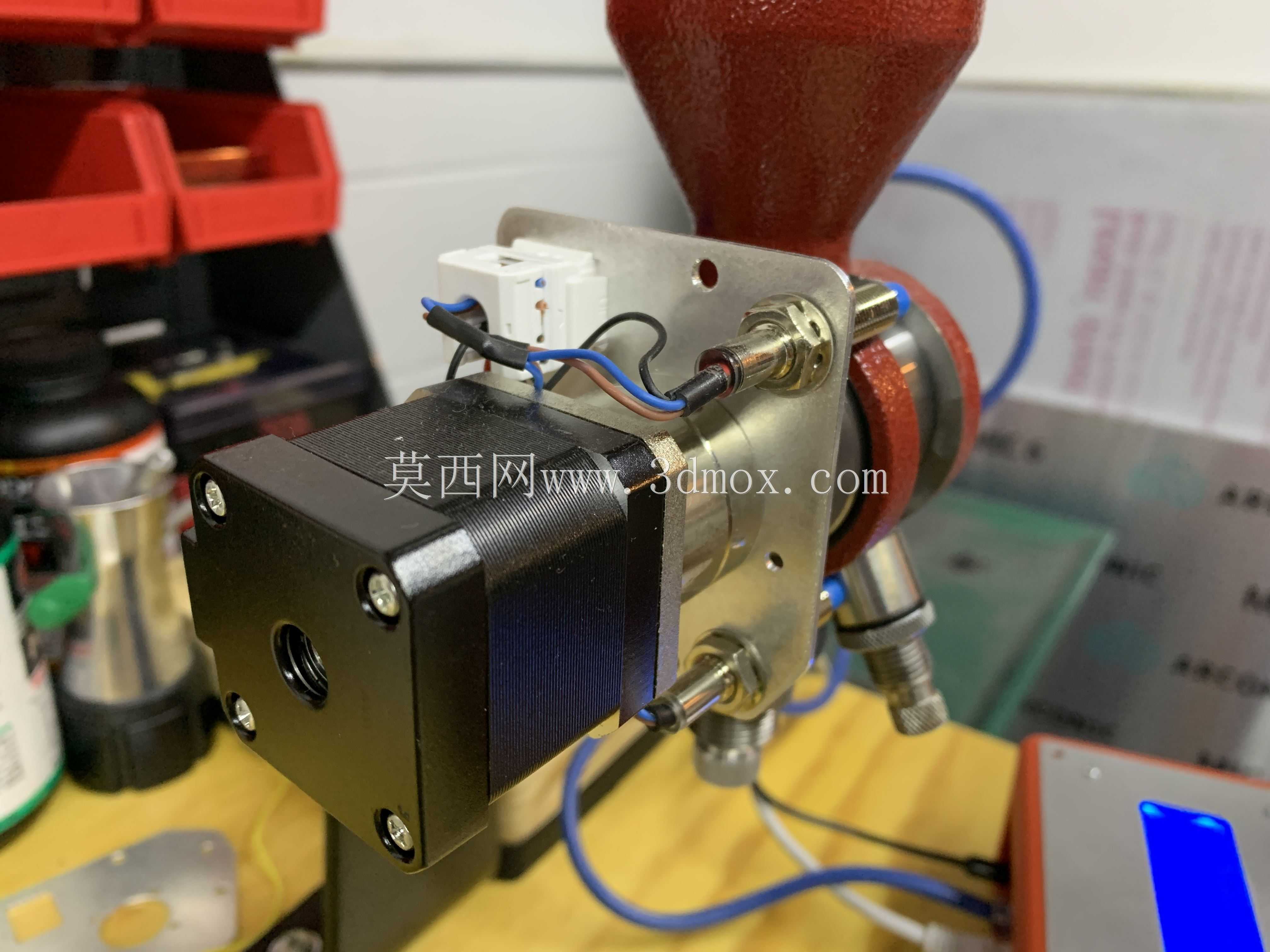

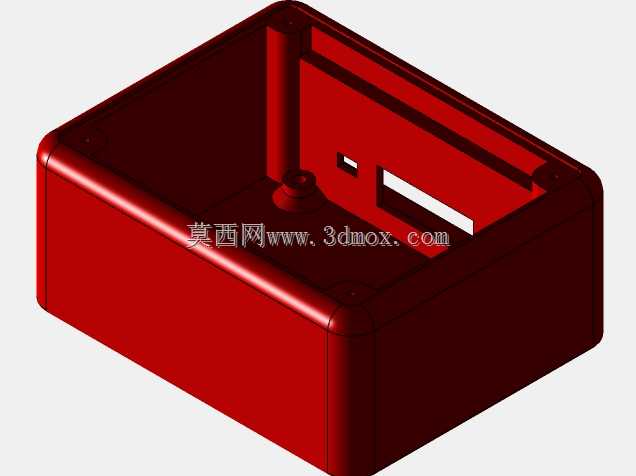

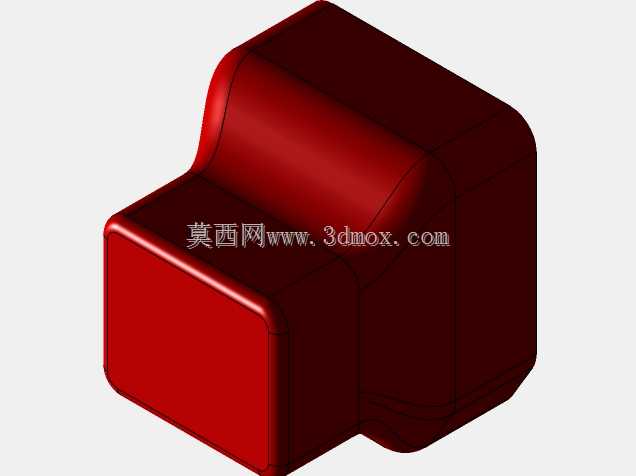

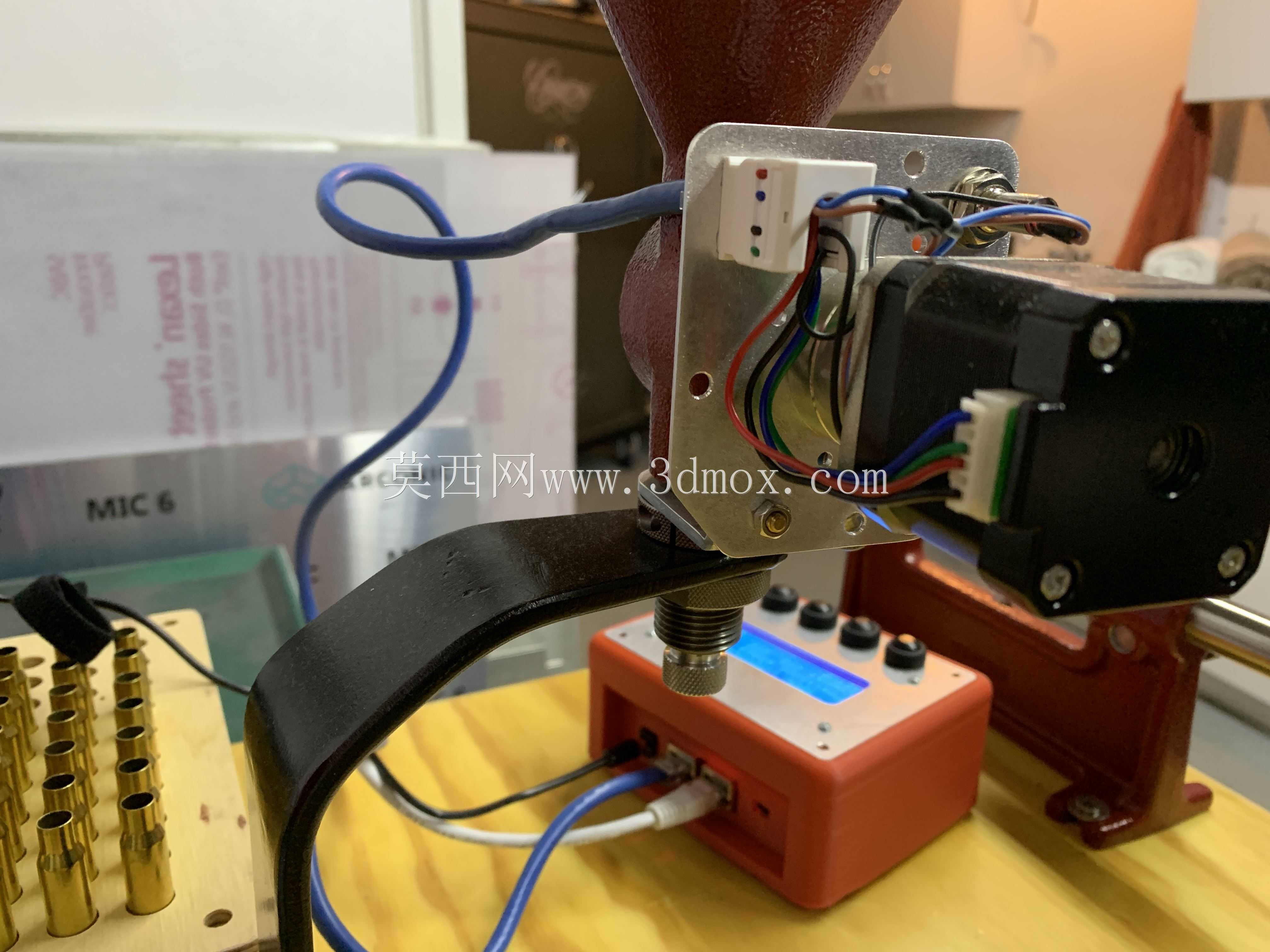

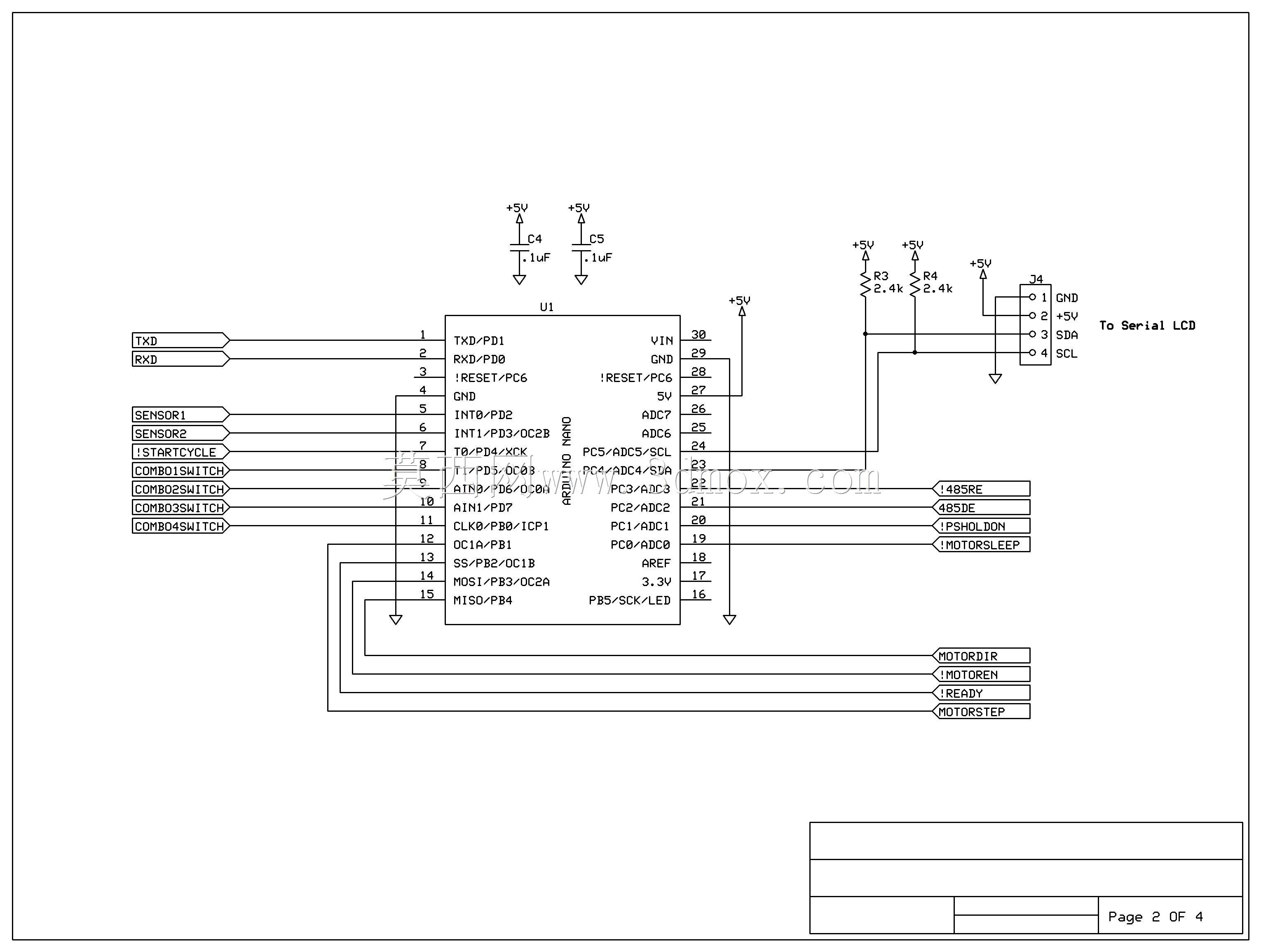

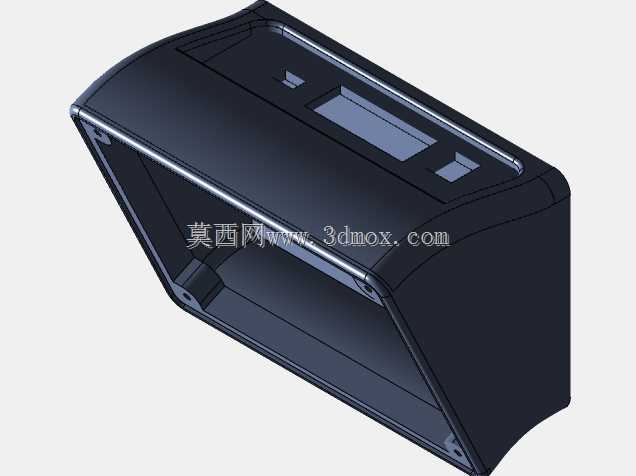

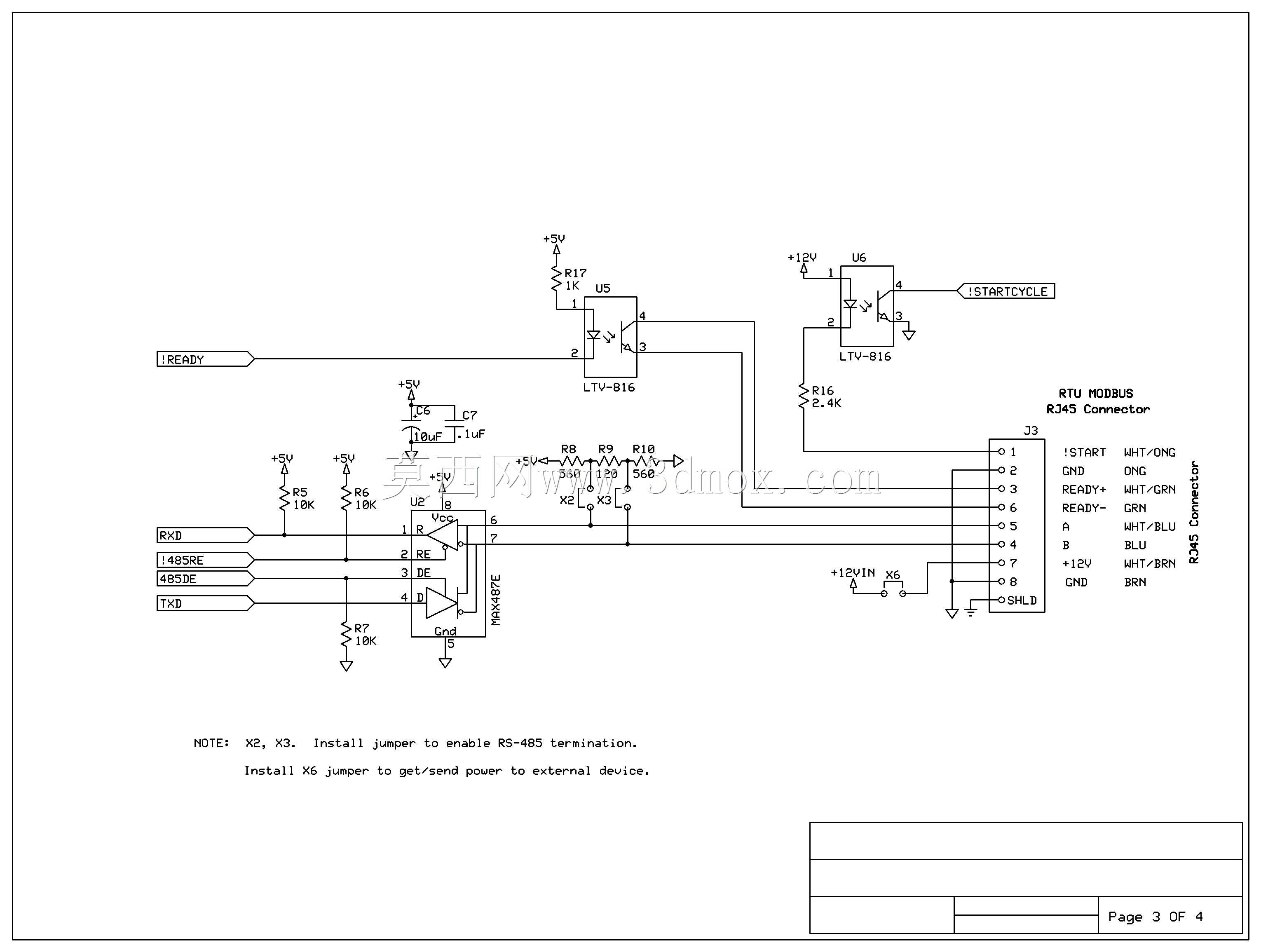

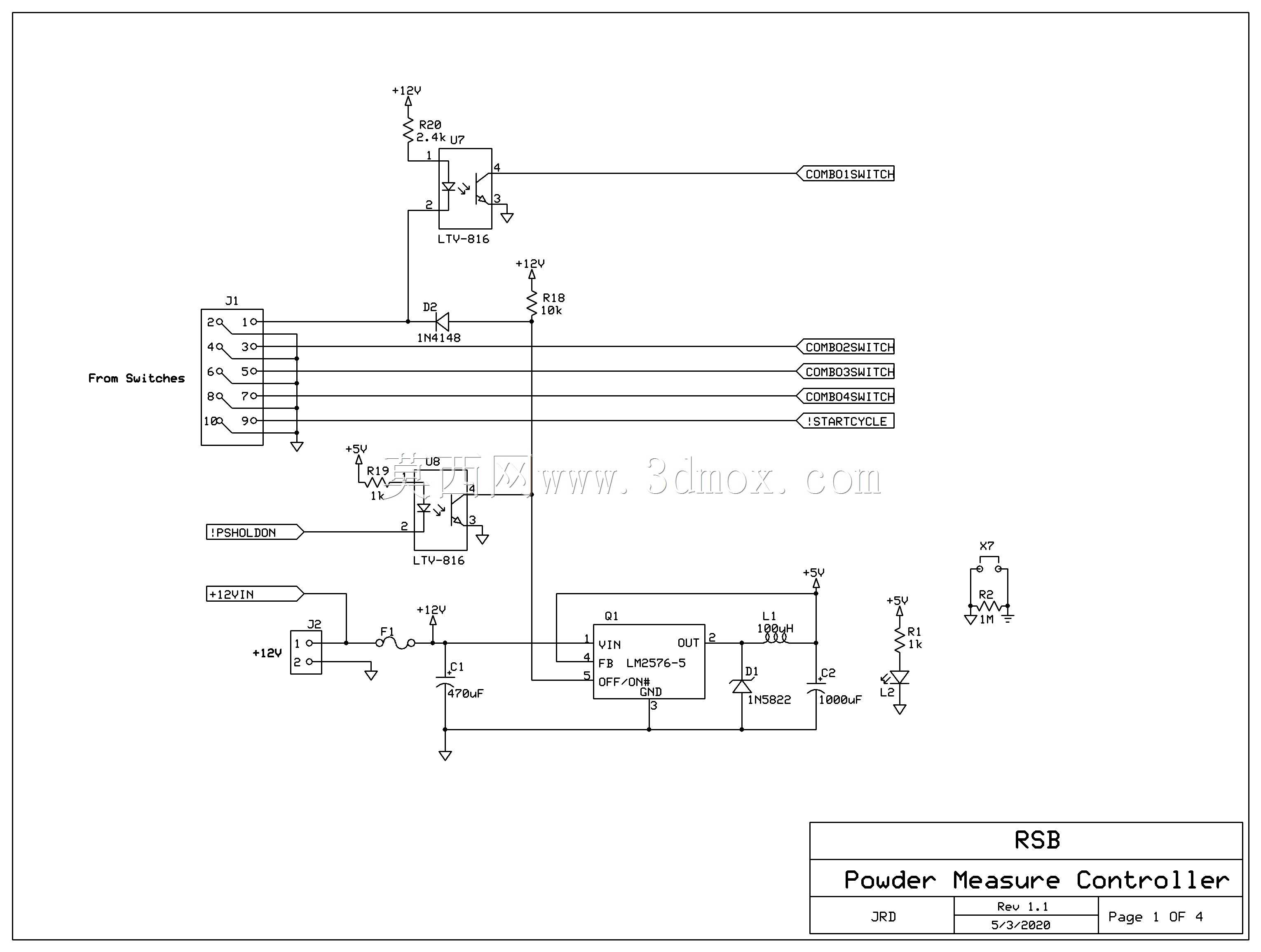

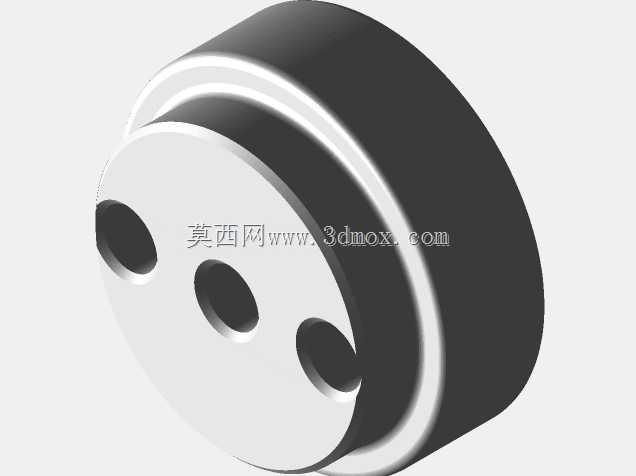

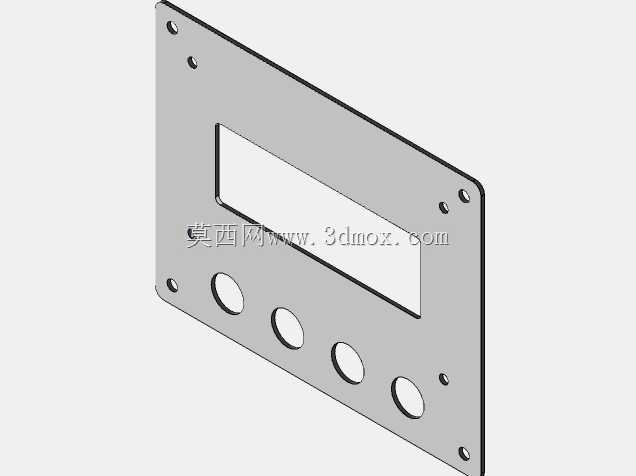

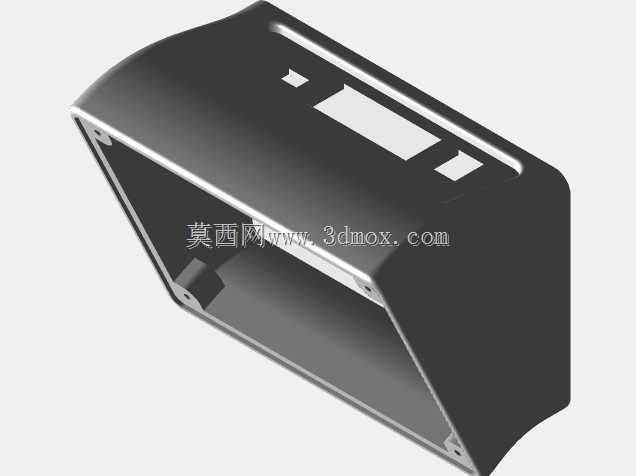

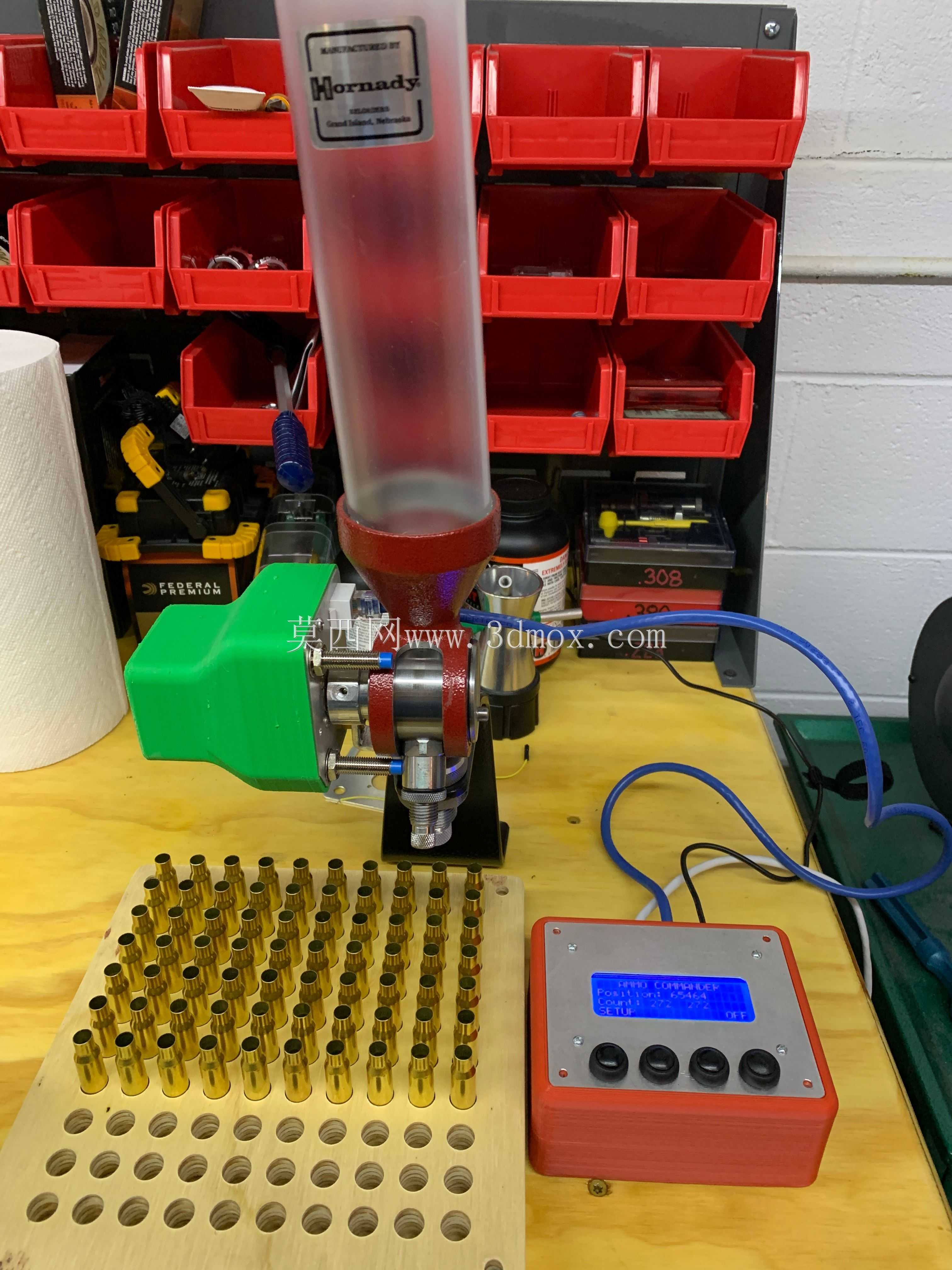

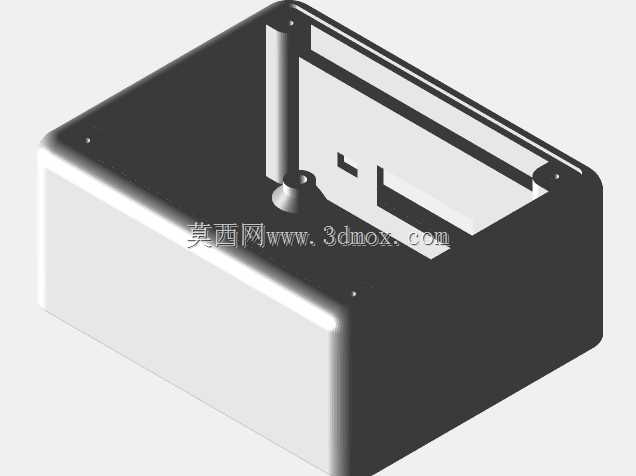

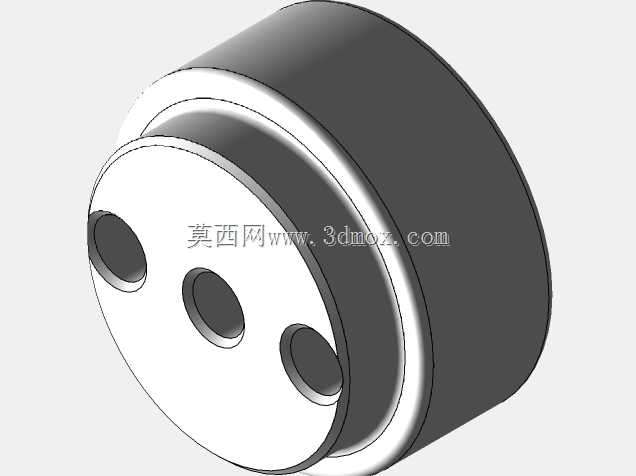

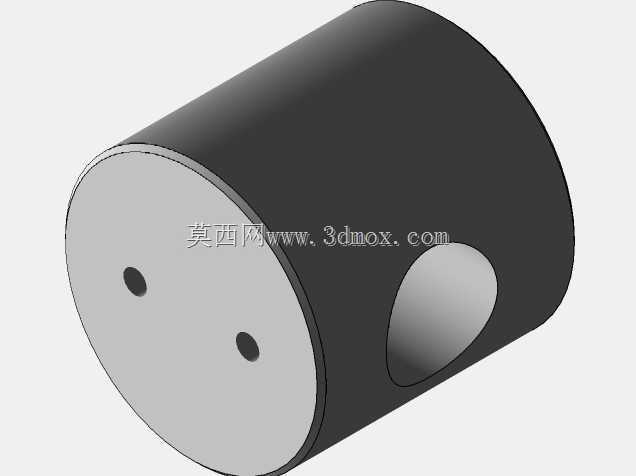

这套装置面向民用弹药复装的小批量作业场景设计，核心解决手工复装过程中重复定量装填发射药带来的操作劳损问题，适配常规手枪、步枪弹壳的批量装填作业需求，可直接放置在常规工作台面使用，整体占用台面尺寸不超过400mm*300mm，无需额外固定安装，接通气源与控制电源即可投入使用。装置核心执行单元采用步进电机驱动的容积式计量结构，料筒采用透明食品级PC材质加工，可直观观察内部粉末剩余存量，料筒下部衔接计量转阀结构，转阀的计量腔容积可根据不同 caliber 的装药量需求更换对应镶件调整，单次计量误差可控制在0.1格令以内，满足复装弹药的精度要求。控制单元采用独立分体式设计，控制盒外壳采用3D打印的PA材质制作，正面嵌入LCD显示屏与四个操作按键，可实时显示当前装填计数、单次装药量参数、步进电机运行转速，控制盒与执行主体之间采用快插航空插头连接，方便后期维护拆装。执行端的出料口正对弹壳定位工装，定位工装采用层压木板加工，按照对应弹壳的底缘直径加工定位孔，单块工装可排布96个弹壳位，工装与设备主体之间采用定位销定位，装填完一排后可平移工装完成下一排的对位，无需逐个调整弹壳位置。触发方式采用外置脚踏开关，操作人员双手可专注于弹壳摆放与工装移位，踩下脚踏后控制器输出脉冲信号驱动步进电机转动固定角度，带动计量转阀完成一次取料、落料的循环，整个动作周期可通过按键调整，最快可实现每秒一次的装填节拍，相比手工操作效率提升4倍以上，同时完全避免手工舀取药粉时的手腕反复屈伸动作，降低长期作业的劳损风险。气路部分采用小型气动振动器附着在料筒侧壁，通过低压气流驱动产生微幅振动，避免粉末在料筒内架桥堵塞，气路接入端配有调压阀与节流阀，可根据粉末流动性调整振动幅度，防止振动过大导致粉末分层影响计量精度。装置的所有结构件均采用模块化设计，计量模块、驱动模块、控制模块相互独立，可单独拆解更换，针对不同类型的发射药，仅需更换对应规格的计量转阀镶件即可适配，无需改动整体结构。出料口处配有防静电导流嘴，引导药粉完全落入弹壳内部，避免药粉撒漏到工装表面造成浪费与安全隐患，导流嘴与转阀出口采用螺纹连接，可根据弹壳长度调整伸出长度，适配不同长度规格的弹壳装填需求。
