带电磁控制结构的灌溉管路喷水阀

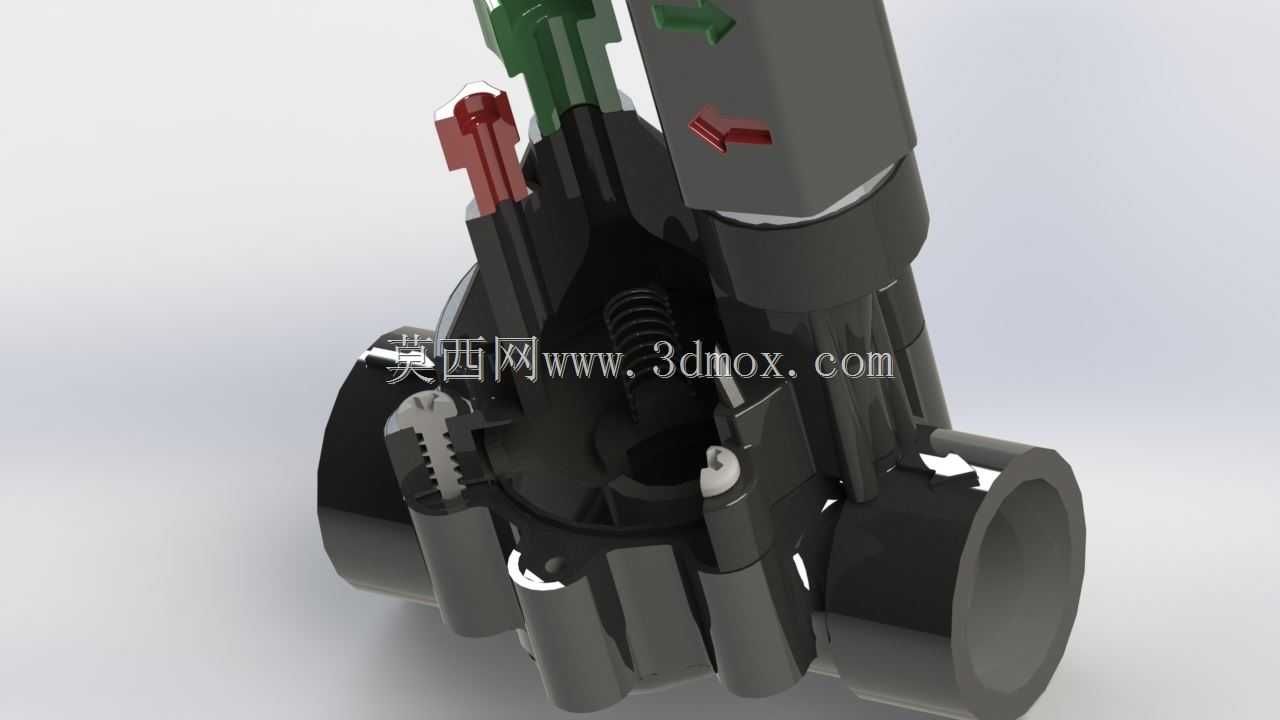

这类带电磁控制结构的喷水阀，核心应用场景集中在园林自动灌溉、庭院喷灌系统、小型农业滴灌管路中，也可经过密封件适配改造后，作为小型气动回路的空气排放阀使用，替代传统手动控水部件实现管路通断的远程自动控制。从实际使用角度看，该阀的核心功能是通过电磁线圈得电失电，驱动内部先导阀芯动作，改变阀腔内部压力差，进而带动主膜片完成水路的通断切换，相比手动闸阀、球阀，无需人工到现场操作，可接入时序控制器实现定时喷灌，也能搭配土壤湿度传感器实现按需供水，大幅降低人工管护的工作量。

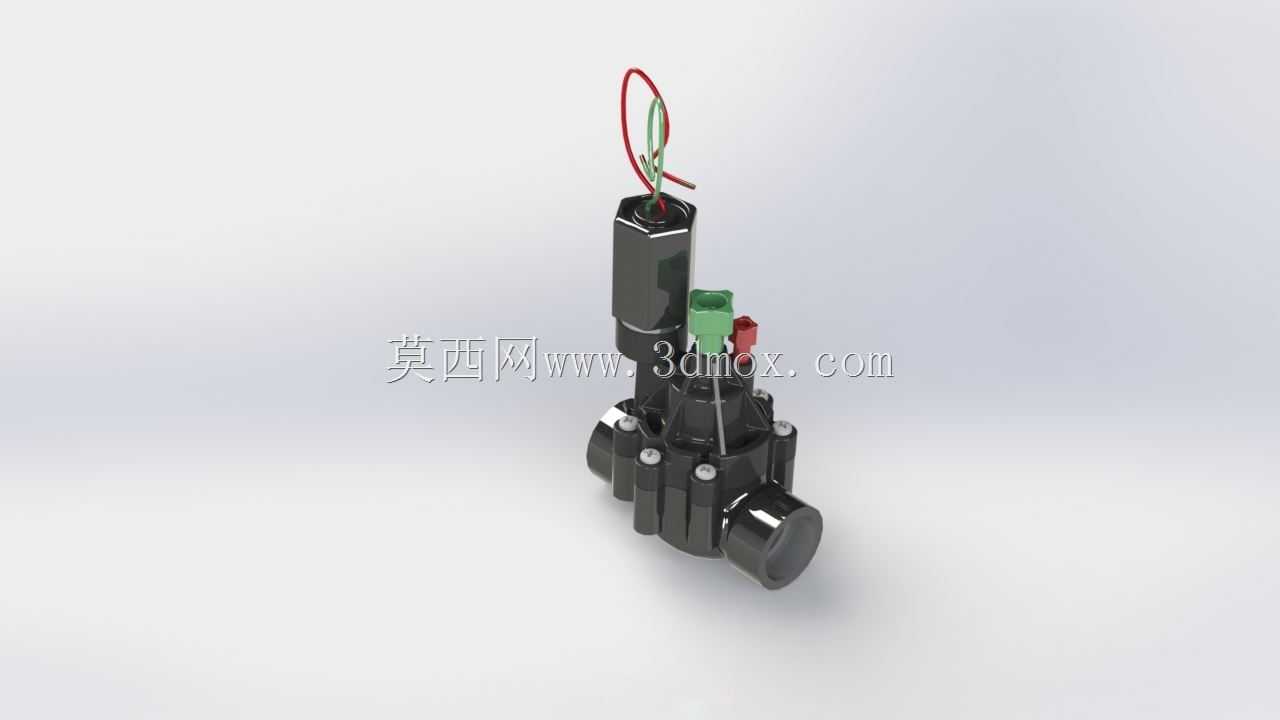

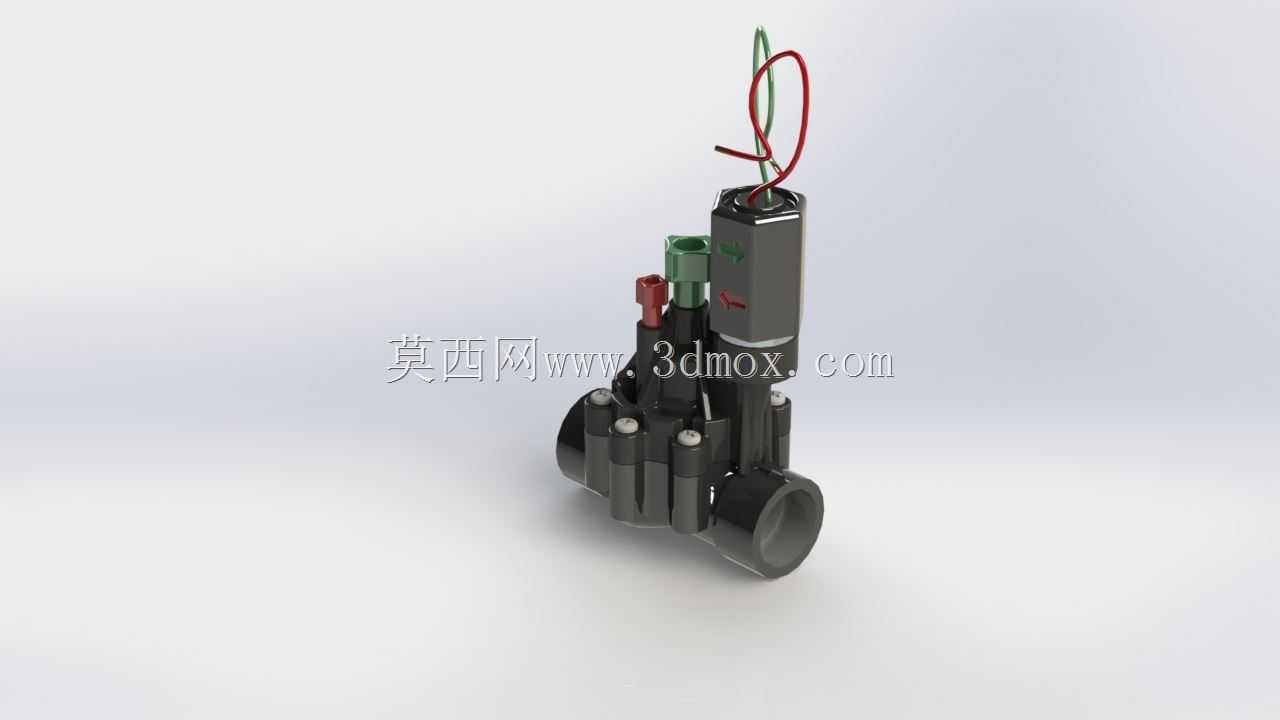

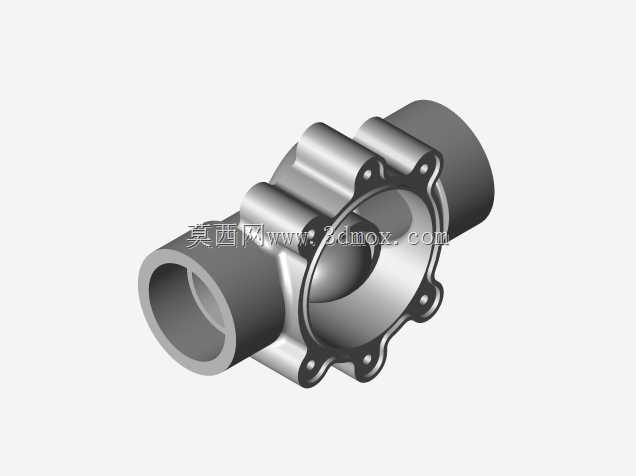

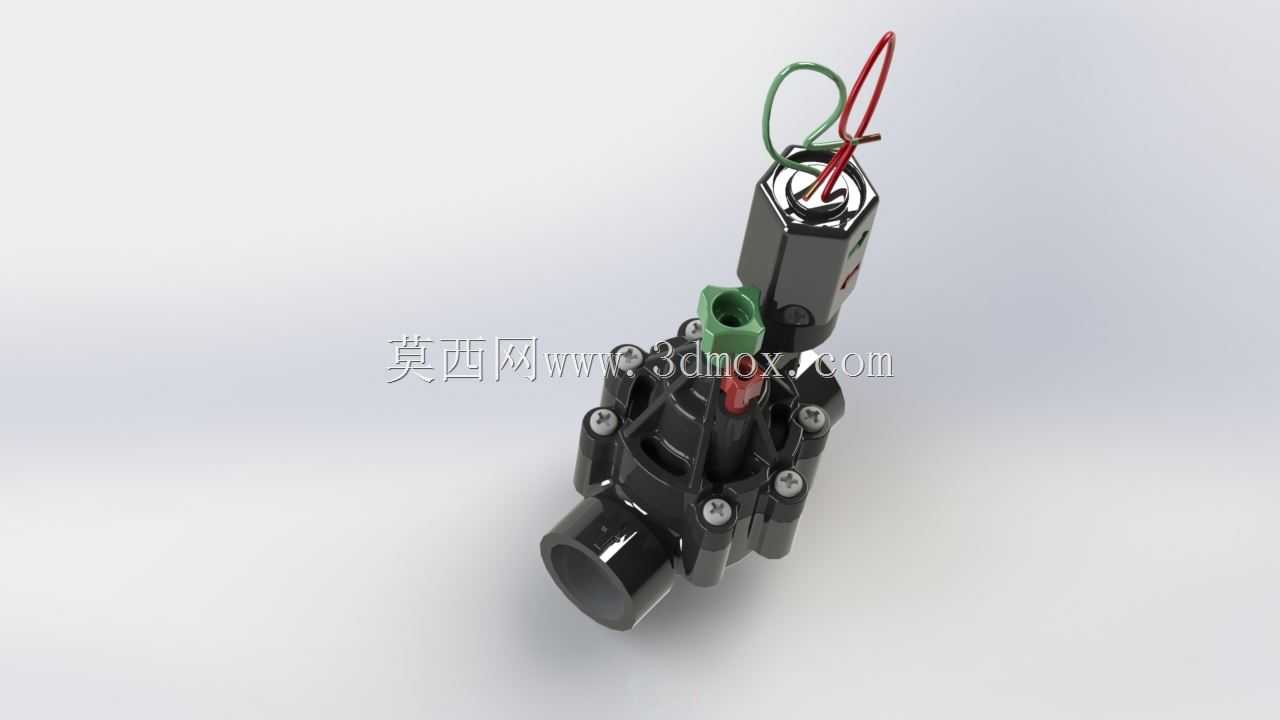

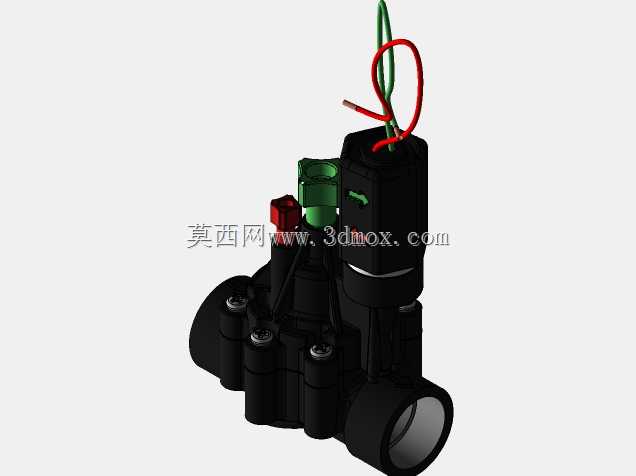

从设计思路上看，这款阀采用了先导式电磁控制结构，而非直动式结构，主要是考虑到灌溉管路普遍存在0.2-0.8MPa的工作水压，先导结构可以用较小功率的电磁线圈实现大口径水路的通断控制，降低控制回路的供电要求，线圈部分做了分体式接线引出设计，预留的多色引线方便区分控制回路接线，顶部的手动调节按钮可以在断电状态下手动开关阀，方便系统调试或者检修时临时操作。阀体主体采用直角式流道设计，进出水口为同轴内螺纹结构，安装时直接对接同规格的输水管道即可，不需要额外加装转角接头，减少管路的泄漏点。

外形尺寸方面，该阀整体为立式布局，电磁驱动部分竖直布置在阀体上方，不会额外占用管路两侧的安装空间，安装边界需要注意线圈上方预留至少50mm的接线操作空间，阀体两侧管路对接时要保证同轴度，避免侧向应力长期作用导致阀体螺纹开裂，阀体底部的几个固定凸台可以搭配支架将阀固定在墙面或者设备基座上，避免管路通水时的水锤效应导致阀位偏移。内部流道做了圆弧过渡处理，减少水流经过时的压损，同时避免流道内的泥沙沉积卡滞阀芯，密封膜片采用耐水老化的弹性材质，长期浸泡在水中也能保持密封性能，适配常温清水的输送工况，若要输送其他流体则需要更换对应耐介质的密封件。
