适配3D打印一体成型手持信号发射枪结构

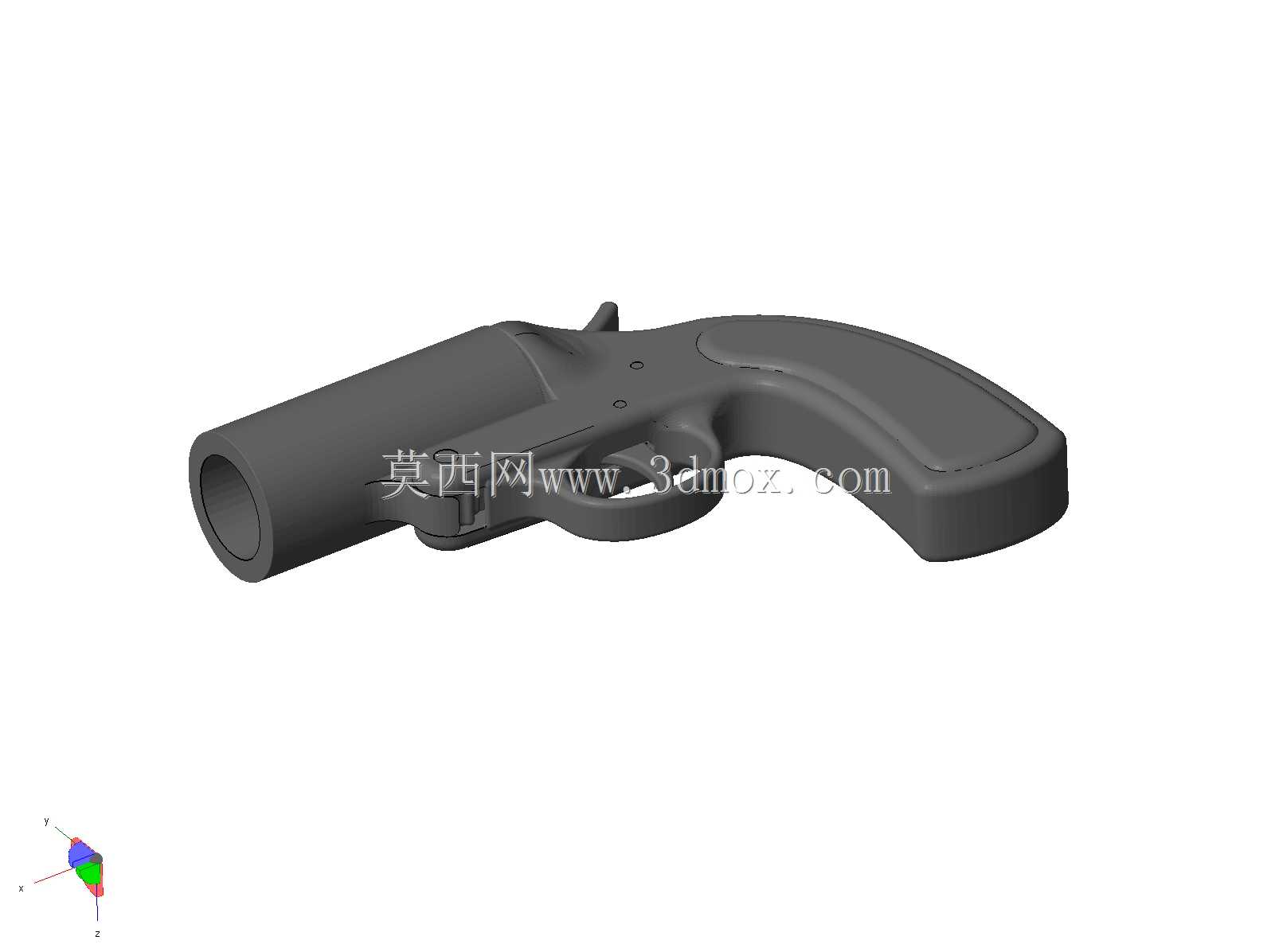

这款手持信号发射装置的结构设计，完全围绕熔融沉积成型3D打印的工艺特性做适配，无需额外金属嵌件、紧固件即可完成整枪装配，所有配合面均预留了0.2-0.4mm的打印间隙，避免层间粘结导致的扳机、击锤卡滞问题。从实际应用场景来看，这类打印成型的信号装置多用于户外拓展场地的信号传递、影视道具组的非功能性陈设、青少年国防教育教具场景，无需承受实弹发射的膛压载荷，因此结构强度完全可以通过PLA、PETG等常规打印耗材满足使用需求。

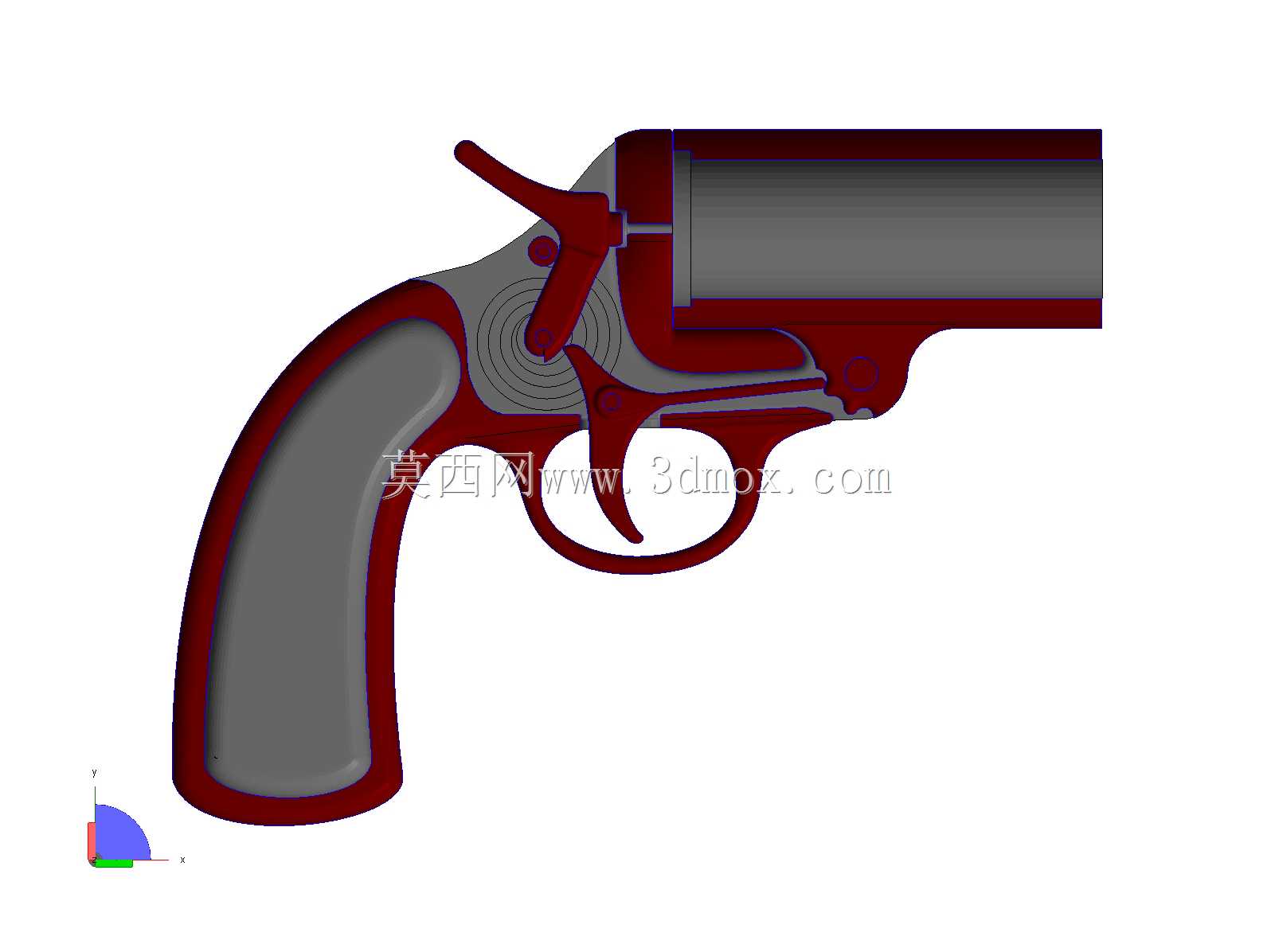

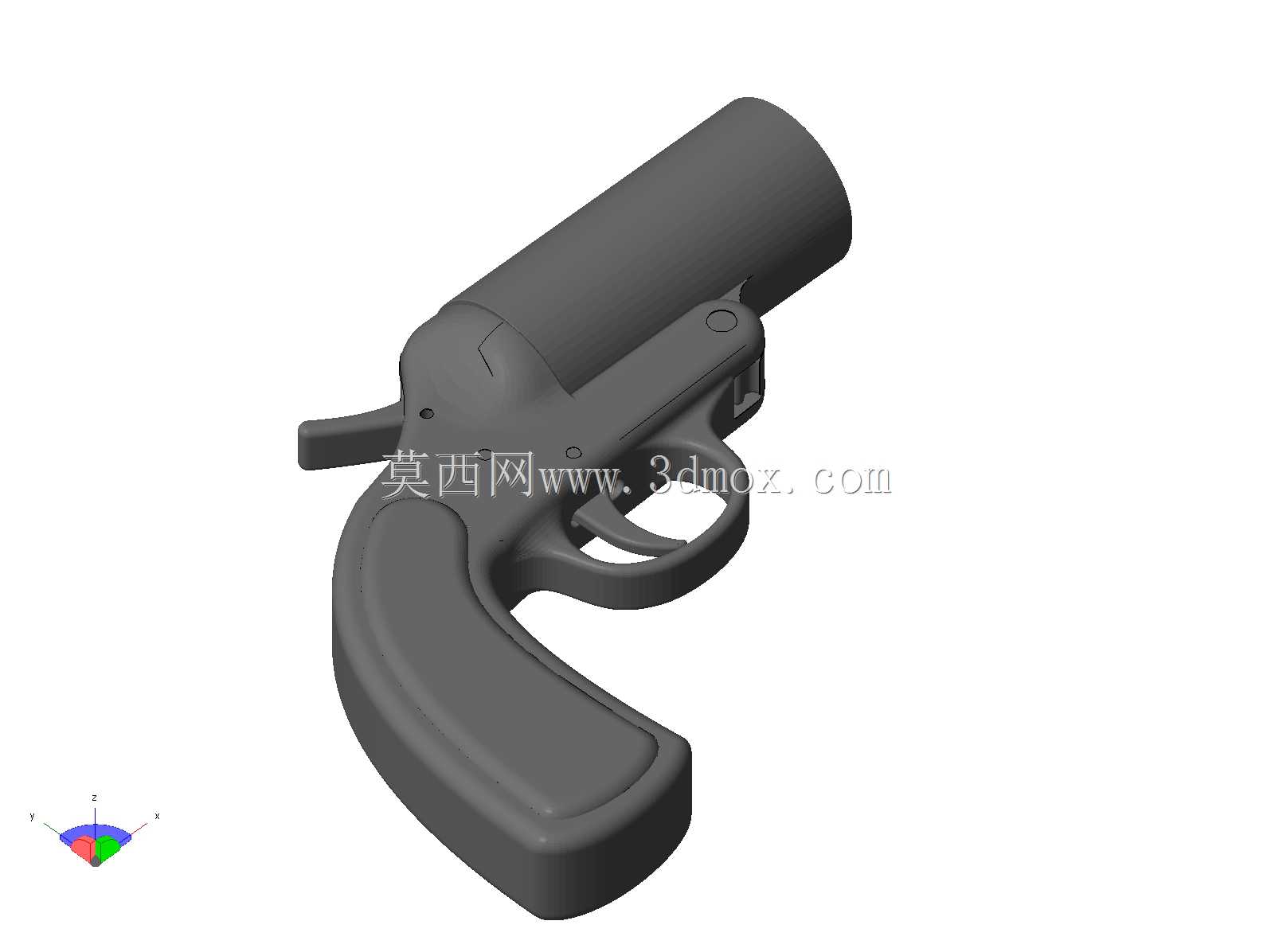

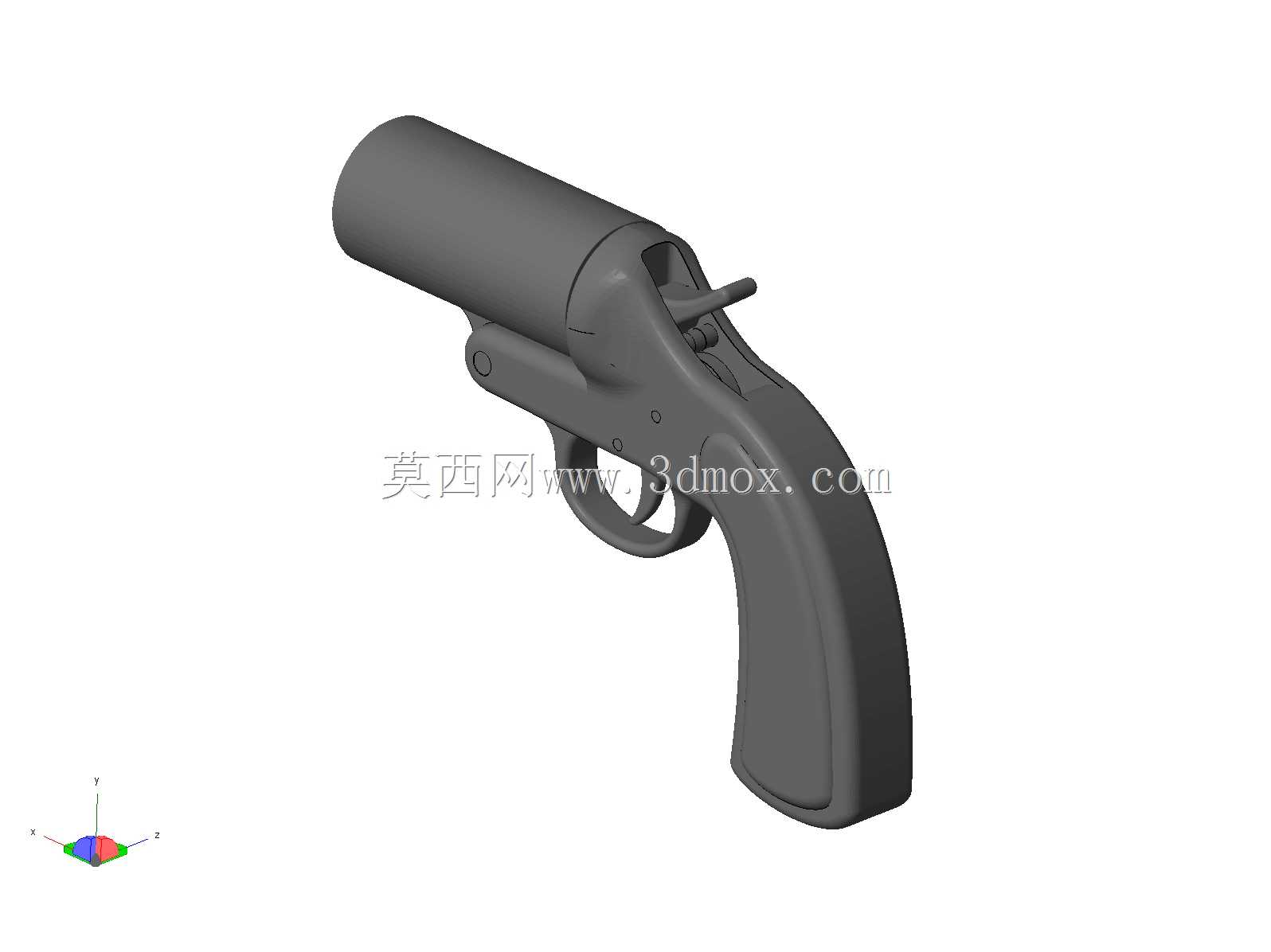

设计过程中优先考虑了无支撑打印的可行性，握把曲面采用渐变圆弧过渡，外轮廓所有悬垂角度均控制在45度以内，枪管部分为等壁厚圆筒结构，内壁做了0.3mm的拔模斜度，打印时无需添加内部支撑即可保证内壁光滑度，减少后期打磨工作量。击发机构采用一体化铰接结构，扳机与击锤的转轴位置直接设计为一体打印的活页结构，转轴直径控制在3mm，既保证铰接转动的灵活性，又避免打印过程中转轴与配合孔出现粘结抱死的问题。握把部分的曲面完全贴合成年男性手掌握持弧度，虎口位置做了12mm的内凹让位，握持时手掌与握把的贴合面积达到85%以上，长时间握持不会出现局部硌手的问题。

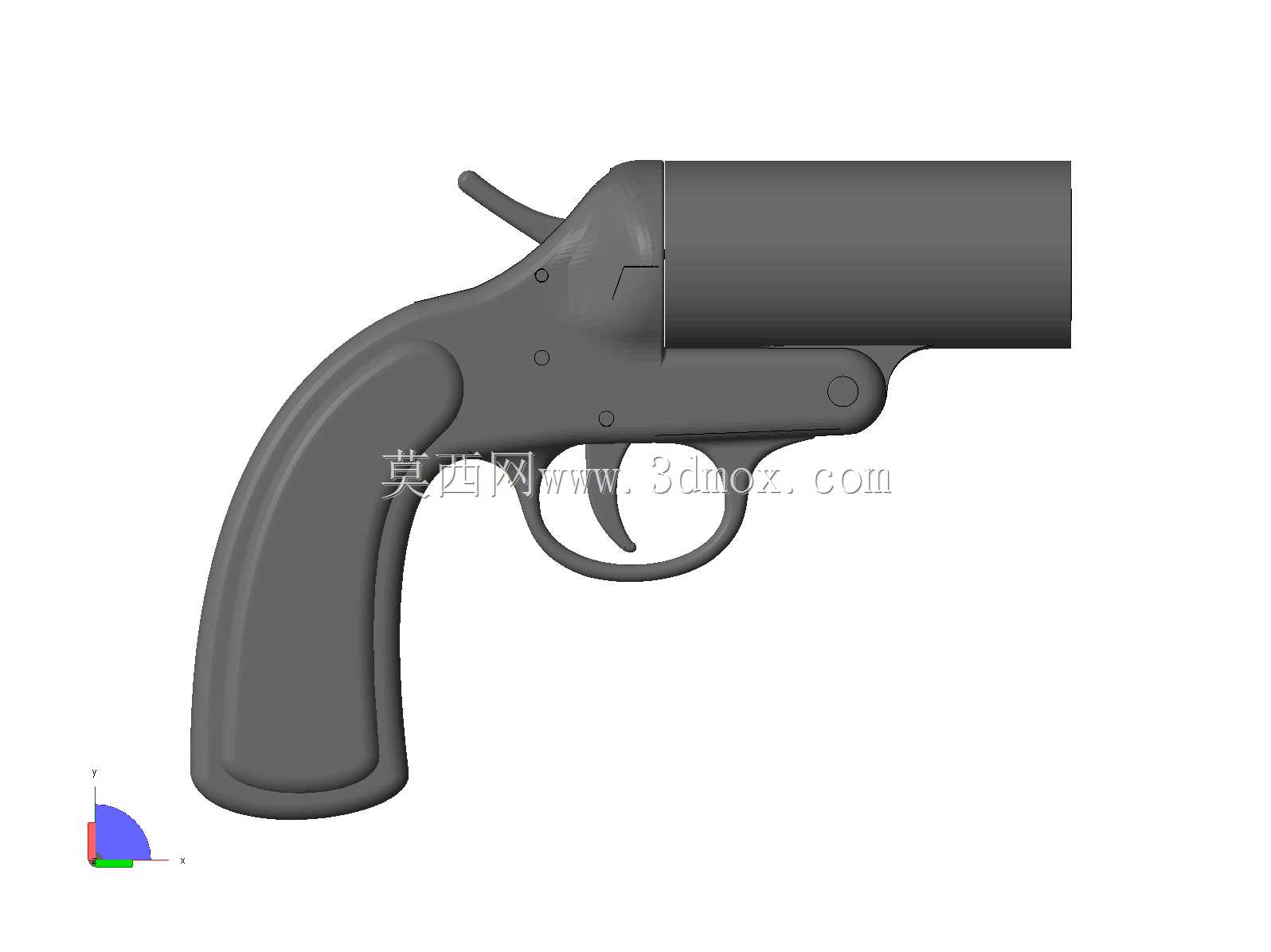

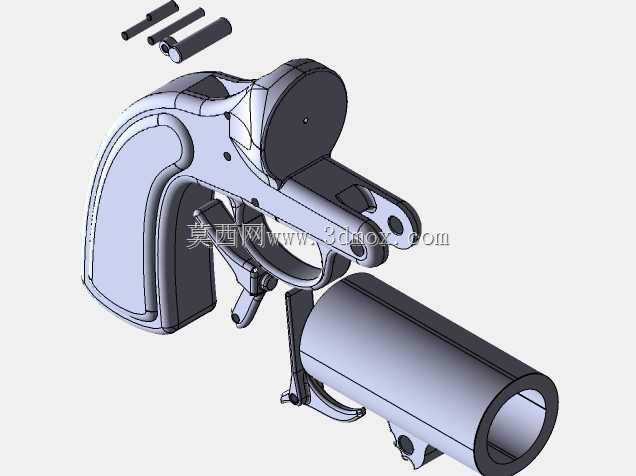

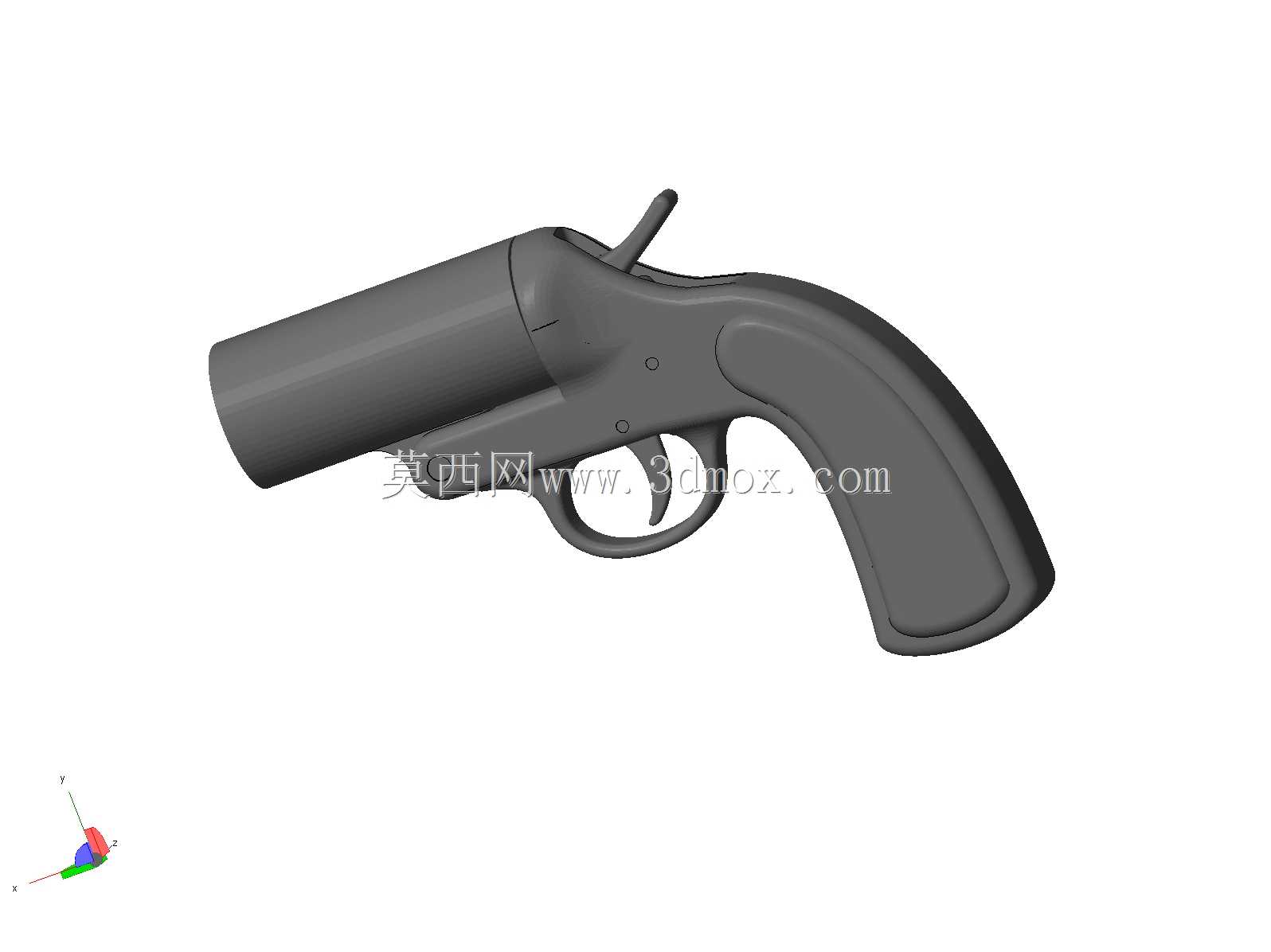

整体外形尺寸控制在220mm总长、130mm总高的范围内，握把最宽处为32mm，枪管外径为40mm，所有外边缘均做了R1.5的圆角过渡，避免打印完成后棱角处出现毛刺划伤使用者。安装边界方面，整枪拆分后仅包含握把基座、枪管套、扳机、击锤四个独立打印部件，所有部件的最大外形尺寸均控制在200mm以内，可适配绝大多数桌面级FDM3D打印机的成型仓尺寸，无需拆分更小零件即可完成打印。装配时仅需将击锤、扳机卡入握把基座的铰接槽内，再将枪管套沿握把前端的定位滑槽推入即可完成整枪组装，全程无需胶水、螺丝等辅助连接件，拆卸维护也仅需沿滑槽反向推出枪管套即可取出内部击发构件，方便对转动配合位置做润滑调整。

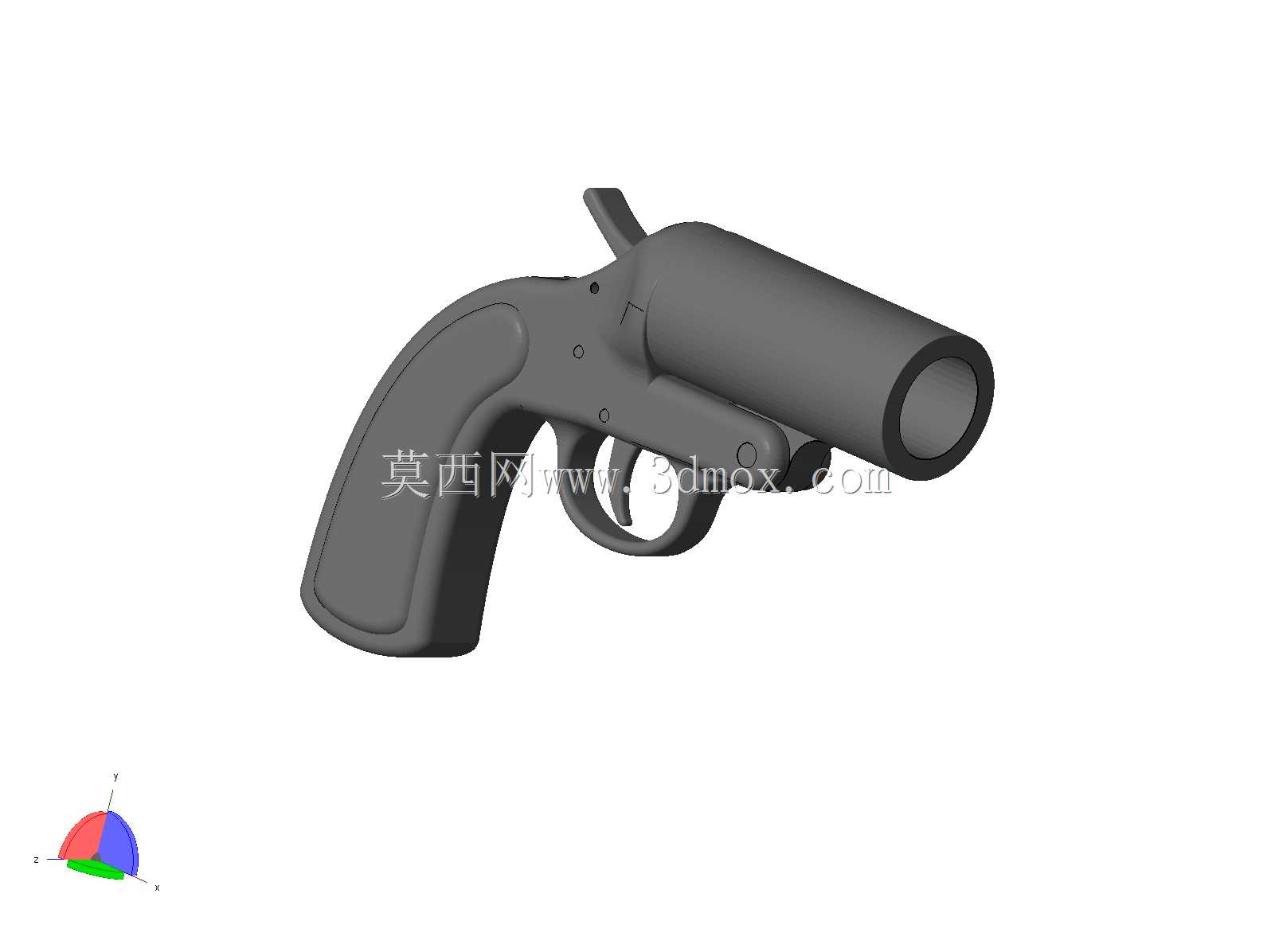

结构受力方面，击锤待击位置的受力筋做了2mm的加厚处理，反复扳动击锤的疲劳寿命可满足500次以上的操作需求，完全适配教具、道具类场景的使用频次。枪管部分为封闭圆筒结构，前端预留了信号弹装填的开口，内部做了1mm深度的定位台阶，可适配标准尺寸的手持信号弹装填，装填后不会出现晃动脱落的问题。扳机行程设计为8mm，扣动扳机时的阻力通过击锤位置的弹性悬臂结构提供，无需额外加装弹簧即可实现扳机复位，弹性悬臂的厚度为1.8mm，反复形变不会出现断裂问题，复位力度控制在15N左右，扣动时的手感与常规制式信号枪基本一致。
