移动式马铃薯上料输送设备结构设计

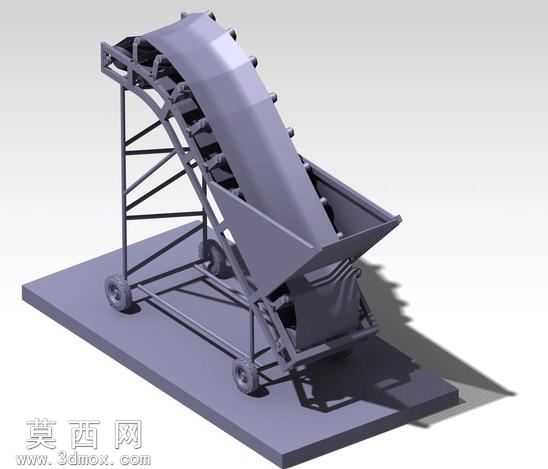

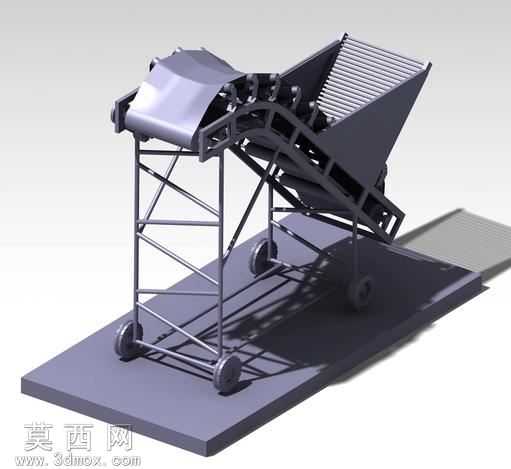

本作品为针对马铃薯物料输送场景设计的倾斜式带式输送设备三维模型，整体采用三维建模软件完成全参数化结构搭建，从功能需求出发完成整体布局规划。模型首先搭建了底部带脚轮的移动式钢制机架，机架采用桁架式方管焊接结构设计，在保证整体结构强度、支撑稳定性的同时尽可能降低设备自重，底部配置的四个万向脚轮支持设备灵活转场移动，适配不同作业点位的使用需求。输送主体采用大倾角倾斜布置的带式输送结构，进料端设置大敞口式受料斗，料斗采用倾斜导料面设计，可引导马铃薯物料平稳落至输送皮带表面，避免物料堆积、卡滞；输送段两侧设置挡边结构，防止马铃薯在倾斜提升过程中从皮带侧边滚落，输送皮带表面可根据需求增设防滑挡条，提升大倾角输送时的物料携带能力，避免物料下滑。驱动端布置在设备上部位置，配套设置张紧调节结构，可根据皮带使用磨损情况调整张紧度，保证输送运行平稳无打滑；下部改向滚筒位置配套设置清扫结构，可清理皮带表面粘附的泥土、碎屑，避免杂物卷入滚筒影响运行。整体模型完成了统一的金属材质赋色，机架、料斗、滚筒等金属结构件采用哑光灰钢材质感渲染，输送皮带采用深色橡胶材质表现，渲染过程中添加了柔和的环境光影，清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑马铃薯物料的物理特性，控制输送倾角在合理范围内，避免坡度过大导致物料回流，同时兼顾设备的移动灵活性与结构可靠性，整体装配关系完整，各运动部件无干涉，可直观展现该类农用输送设备的工作原理与结构组成，为同类农产品输送设备的结构优化、方案设计提供直观的三维参考。
