Airsoft发射器用带齿尼龙活塞结构

该活塞适配AK系列发射器的V3型齿轮箱，是空气软类发射装置气路组件里的核心往复运动件，承担压缩气缸内气体、为弹丸提供发射动力的核心作用，日常使用中需要在气缸内做高频往复直线运动，同时要承受齿轮齿条啮合带来的周期性冲击载荷，因此设计时优先选用高强度尼龙作为基材，兼顾轻量化与抗冲击耐磨性能，避免金属件高频撞击带来的零件崩损、噪音过大问题。

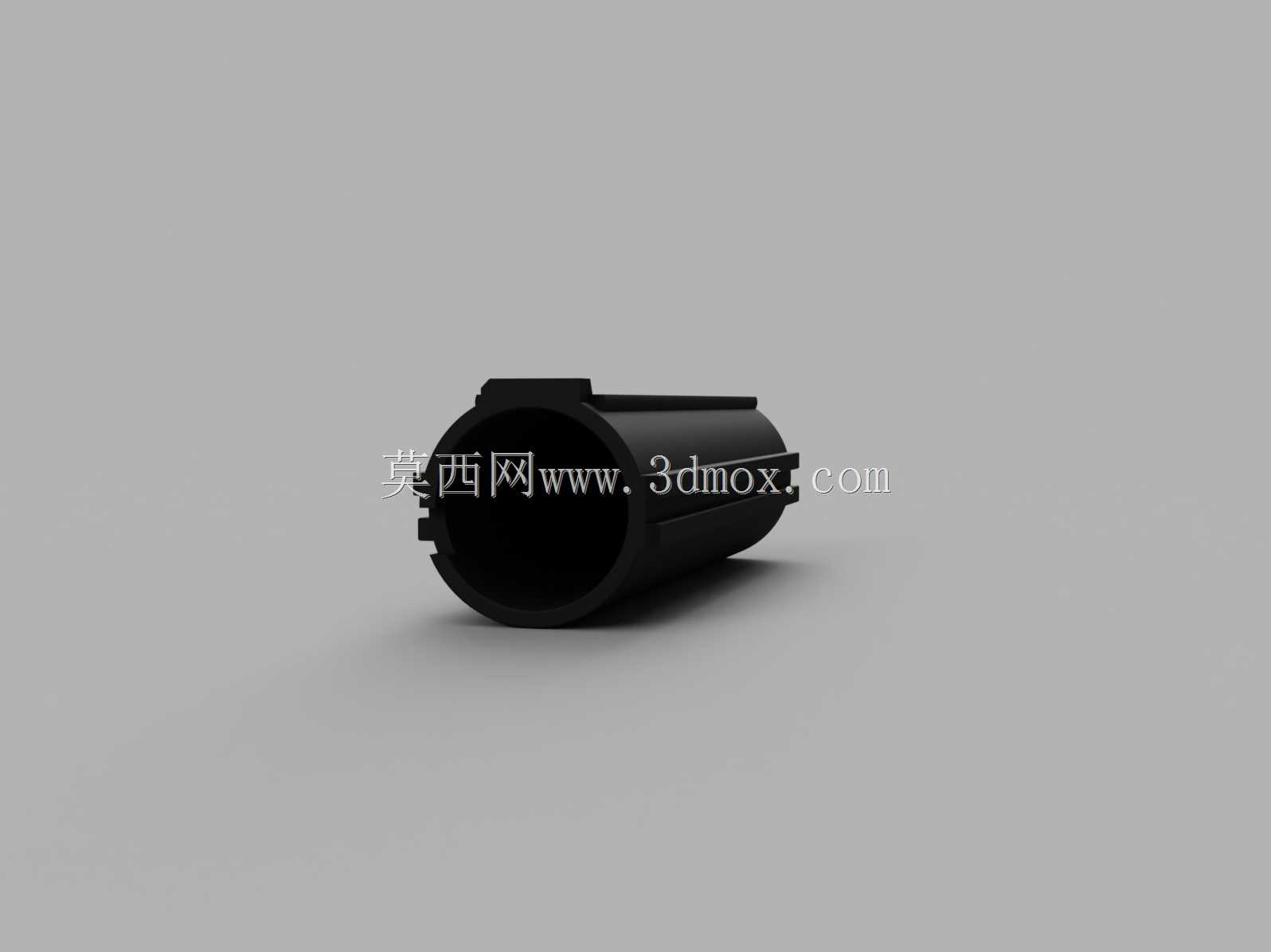

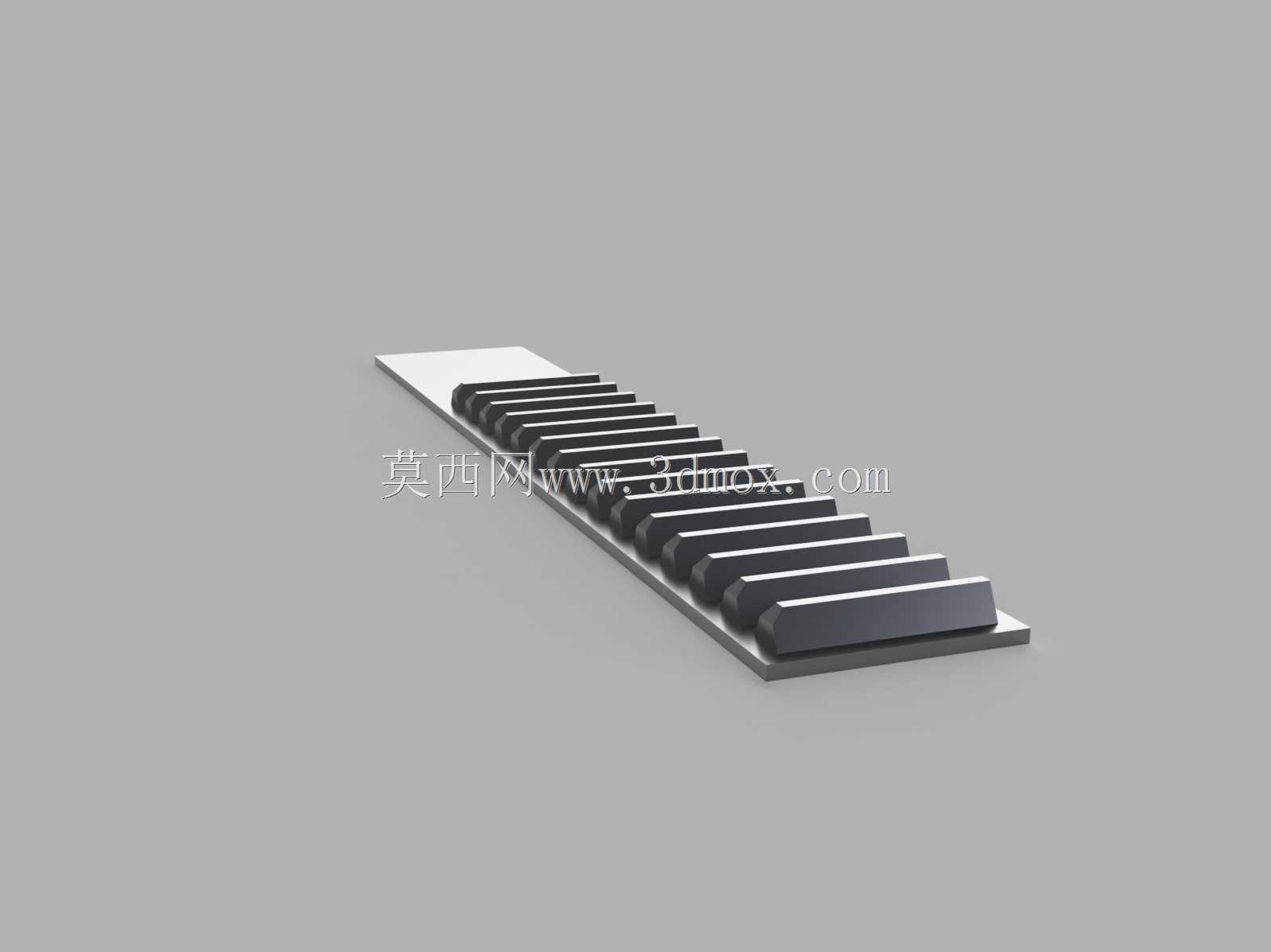

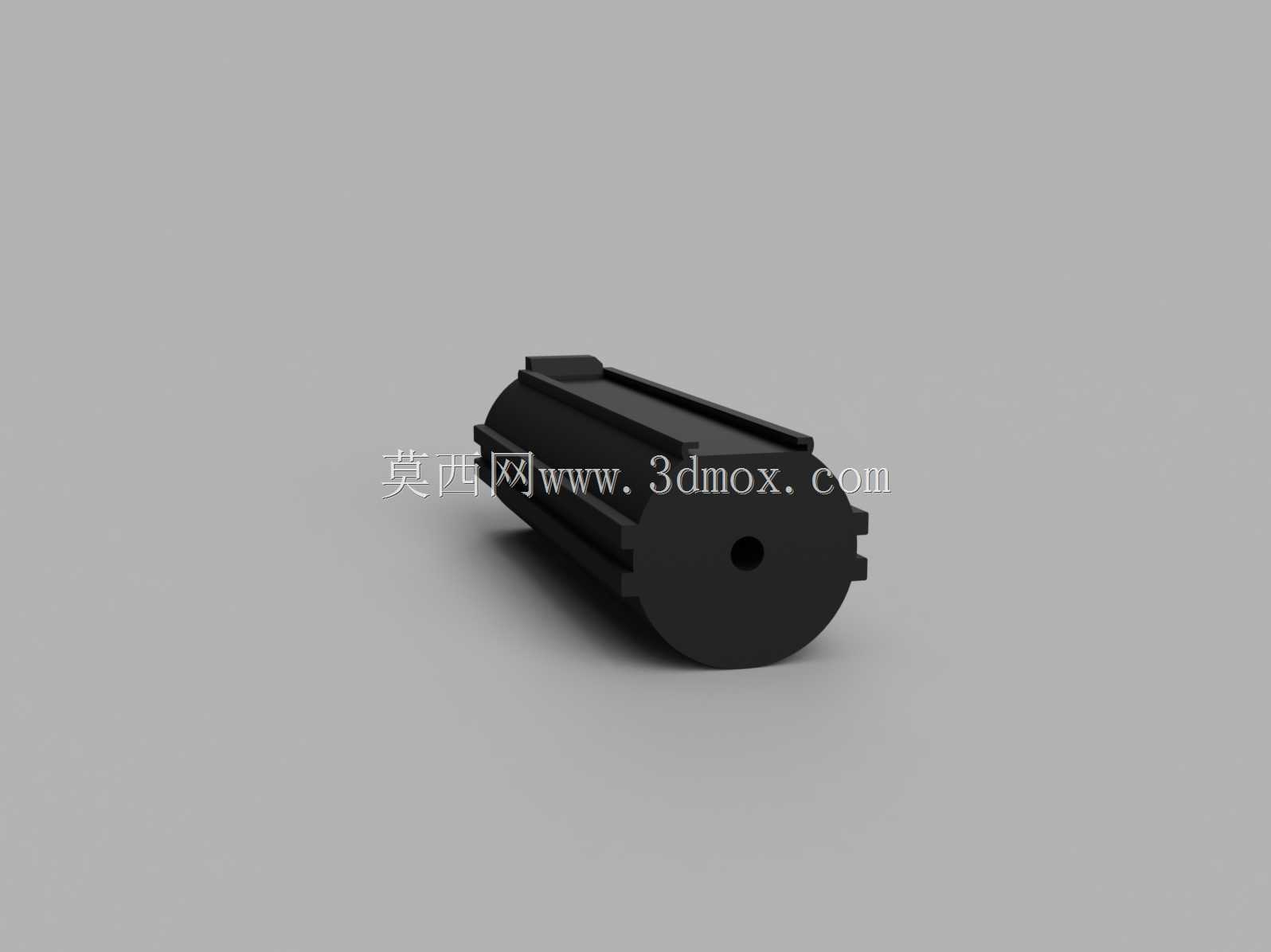

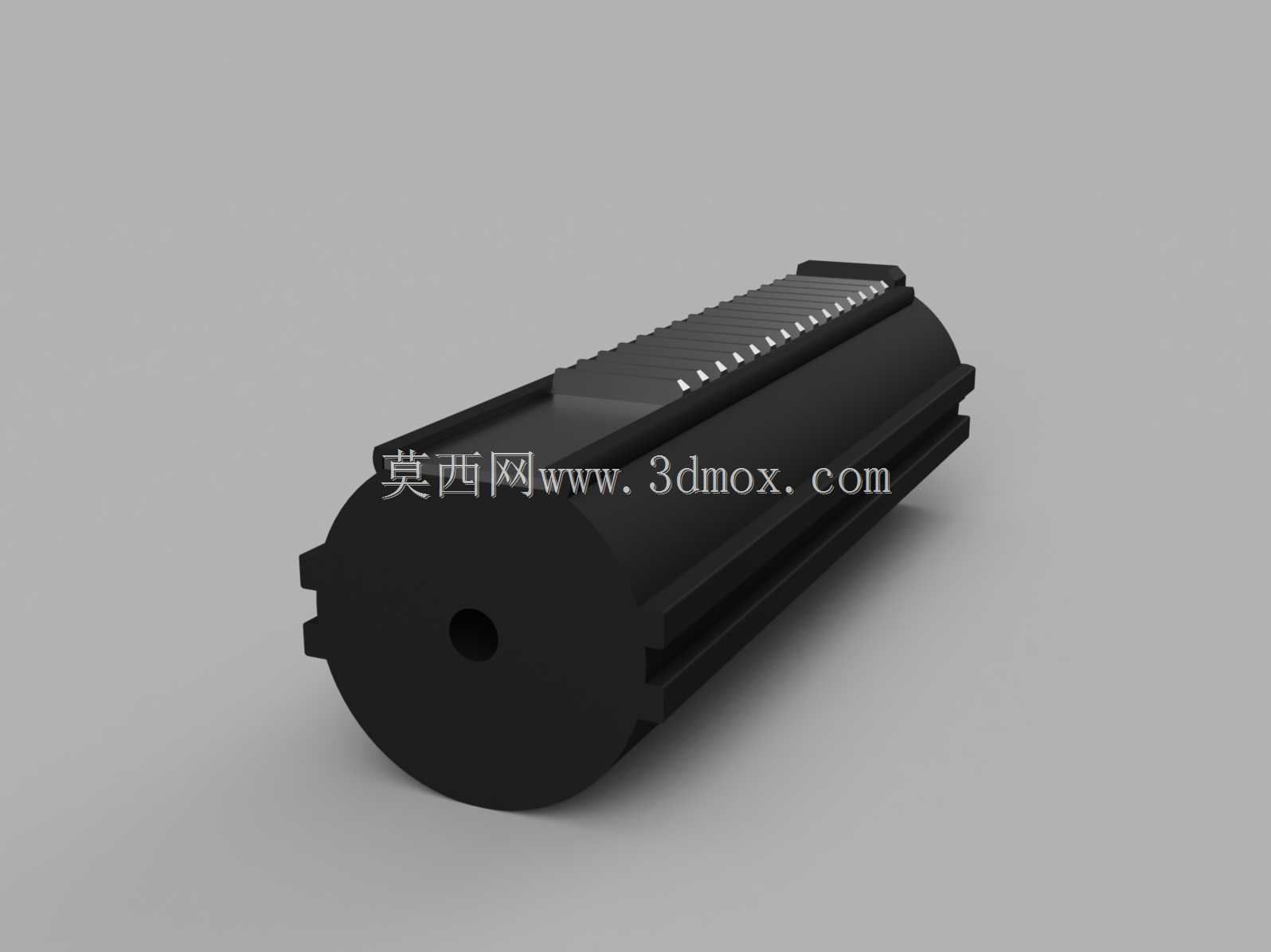

结构设计上，活塞主体为等直径圆柱结构，外圆设置多道轴向导向凸筋，和气缸内壁配合时可以减少接触面积，降低往复运动的摩擦阻力，同时凸筋结构可以留存少量润滑脂，延长连续射击工况下的润滑维护周期，避免活塞卡滞导致的供弹、击发故障。活塞上部开设通长的齿条啮合凹槽，带齿的金属齿条嵌装在凹槽内，和齿轮箱内的拍头齿、 sector齿轮完成啮合传动，齿条嵌装的结构可以在齿条出现打齿磨损时单独更换齿条，无需整体替换活塞，降低日常维护成本。活塞端面开设直径3mm的固定孔，用于和拍头组件完成刚性连接，保证活塞往复运动时拍头可以同步动作，完成气缸内气体的压缩与释放，孔位的同轴度公差控制在0.05mm以内，避免拍头安装偏斜导致的气缸漏气、初速不稳定问题。

安装边界方面，活塞外圆直径和V3齿轮箱配套气缸的内径保持基孔制间隙配合，单边间隙控制在0.1-0.15mm，既保证运动顺畅无卡滞，又不会因为间隙过大导致气体从活塞侧边泄漏，影响发射初速的一致性。活塞总长度适配V3齿轮箱的气缸行程，齿条的齿距、齿形完全匹配原厂sector齿轮的啮合参数，安装时无需额外打磨修配即可直接装入齿轮箱，和止推杆、拉桥、弹簧等周边零件不存在运动干涉。实际装配测试中，该活塞可以适配常规不等距弹簧的动力配置，在常规射速工况下，齿条啮合平稳，活塞往复运动无偏摆，连续击发时的初速波动可以控制在合理区间，适合作为原厂活塞损坏后的替换升级件使用。设计阶段针对啮合位置做了齿根强度强化，避免高负载工况下出现齿根断裂的问题，活塞尾部的弹簧导向结构可以保证弹簧压缩过程中不会出现偏斜，减少弹簧和气缸内壁的摩擦，提升弹簧的使用寿命。
