轴向剖视结构油漆喷枪内部构造设计

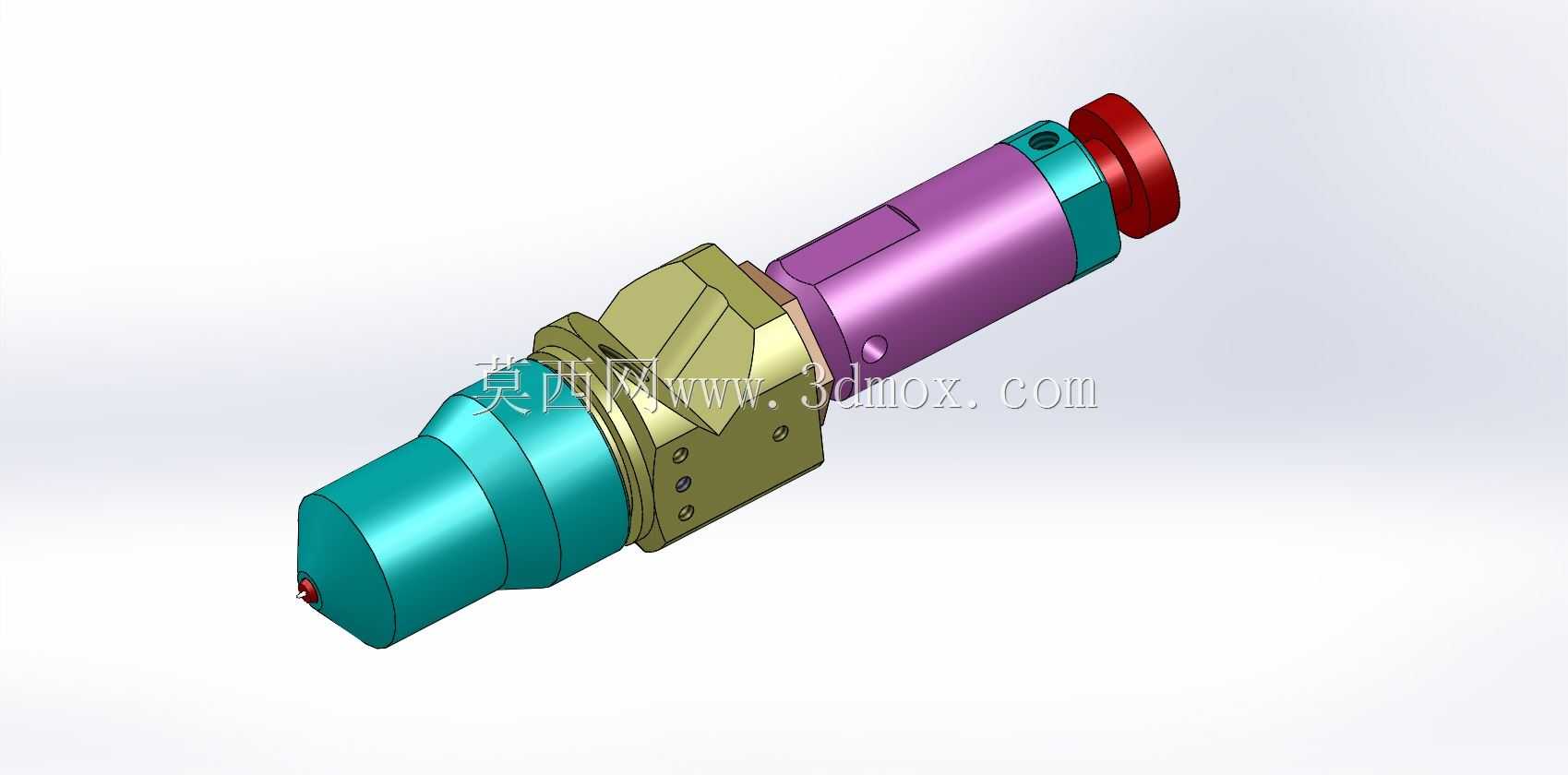

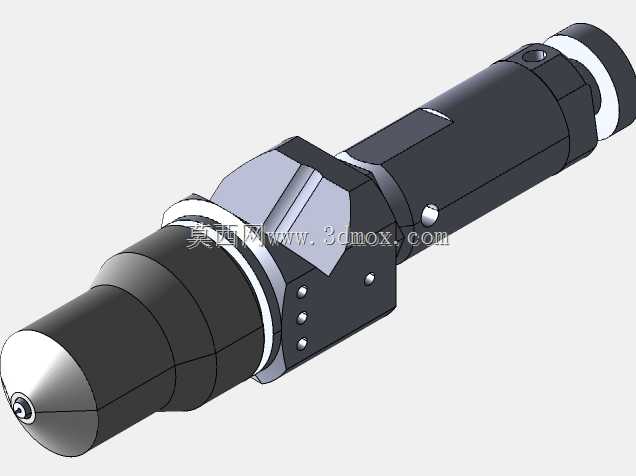

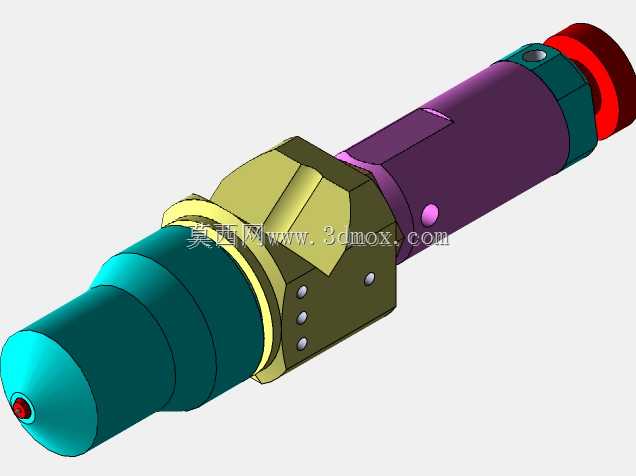

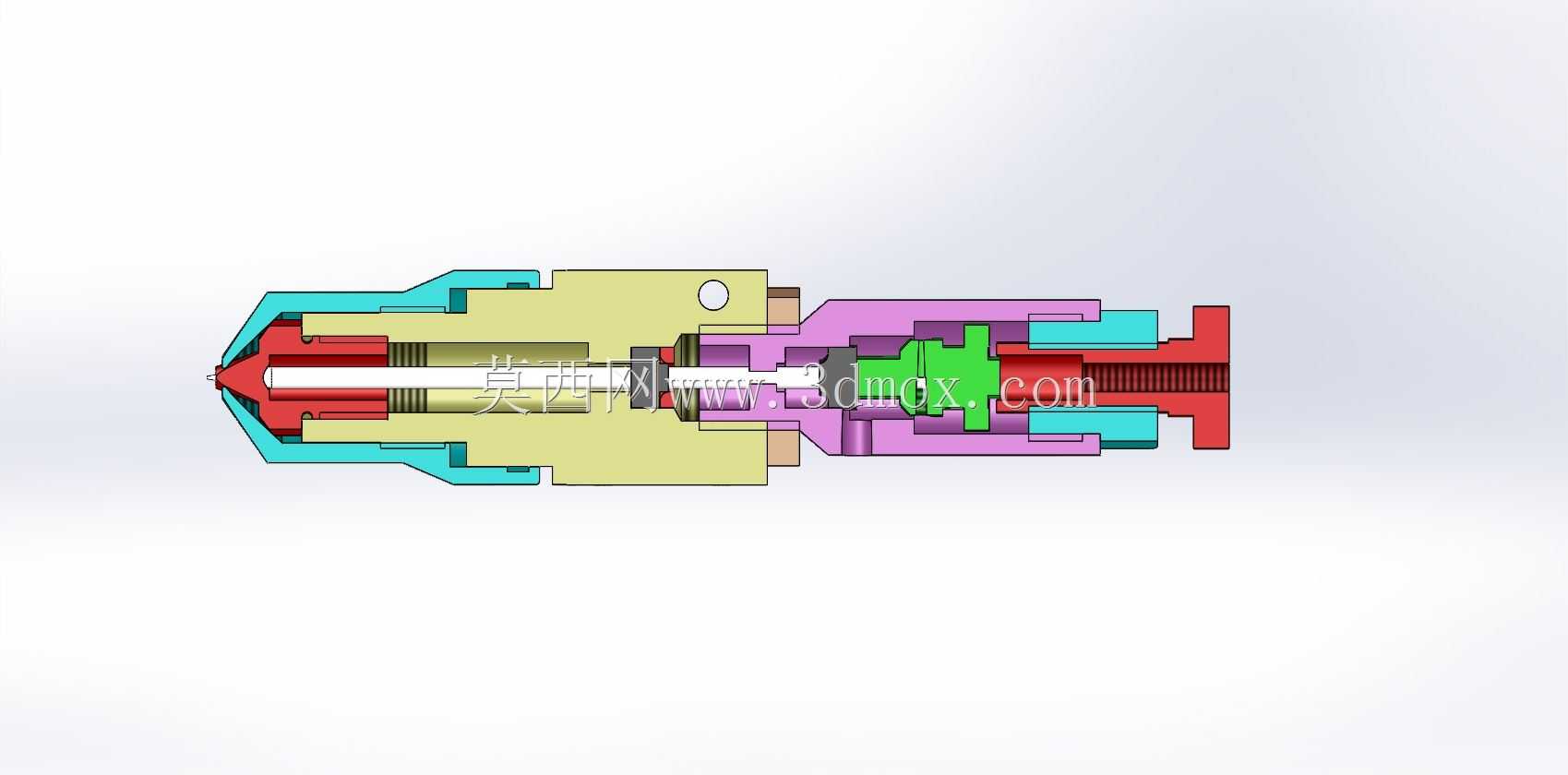

这款轴向布局的喷涂作业工具，核心采用同轴嵌套式结构设计，从前端雾化喷嘴到后端调节旋钮的所有功能部件均沿中心轴线排布，能最大程度压缩径向安装尺寸，适配手持作业的握持空间需求，也方便在自动化喷涂工位的机械臂末端做挂装固定。前端喷嘴组件采用硬质合金嵌件与导流环组合结构，雾化腔的锥面角度经过反复校核，能让高压流体与压缩空气在腔体内形成稳定的剪切混合效果，避免喷涂过程中出现漆雾颗粒不均、边缘流挂的问题，可覆盖从低粘度溶剂型涂料到中高粘度水性漆的多种介质输送需求。中部的阀体集成了流体通断控制、流量调节与气路同步启闭的功能，不同颜色标识的嵌套构件分别对应流体通道、气路通道与密封隔层，各腔室之间采用阶梯式密封圈做静密封，运动阀芯处采用低摩擦阻力的动密封结构，既保证高压作业下的介质无泄漏，也能降低调节旋钮的操作力矩，方便作业人员实时调整出料量。后端的调节组件采用螺纹进给结构，配合复位弹簧实现阀芯开度的线性调节，刻度标识的螺距经过匹配计算，每旋转一圈对应的流量变化量控制在合理区间，能满足精细喷涂作业的参数微调需求。从安装边界来看，整体外轮廓采用阶梯圆柱造型，最大外径处的尺寸适配常规手持喷枪的握持直径，各段外圆的同轴度公差控制在0.02mm以内，保证内部阀芯运动无卡滞，进出接口采用标准内螺纹规格，可直接对接通用规格的涂料输送管与压缩空气管路，无需额外做转接件加工。在实际应用场景中，这类结构的喷枪既可以用于五金工件表面的防腐涂装、家具木器的漆面喷涂，也能适配小型零部件的补漆作业，内部流道的圆弧过渡设计减少了介质残留，作业完成后的清洗维护难度更低，不会出现涂料干结堵塞通道的问题。设计过程中针对不同功能腔的壁厚做了差异化处理，高压介质流经的腔室壁厚预留足够的安全余量，握持段的外壳做了防滑纹理的结构预留，兼顾结构强度与使用手感，各零部件的装配采用轴向堆叠的方式，没有复杂的侧向连接结构，拆解维护时只需沿轴线依次拆卸部件即可，降低了日常维保的操作门槛。
