双管半自动气动防卫发射器结构设计

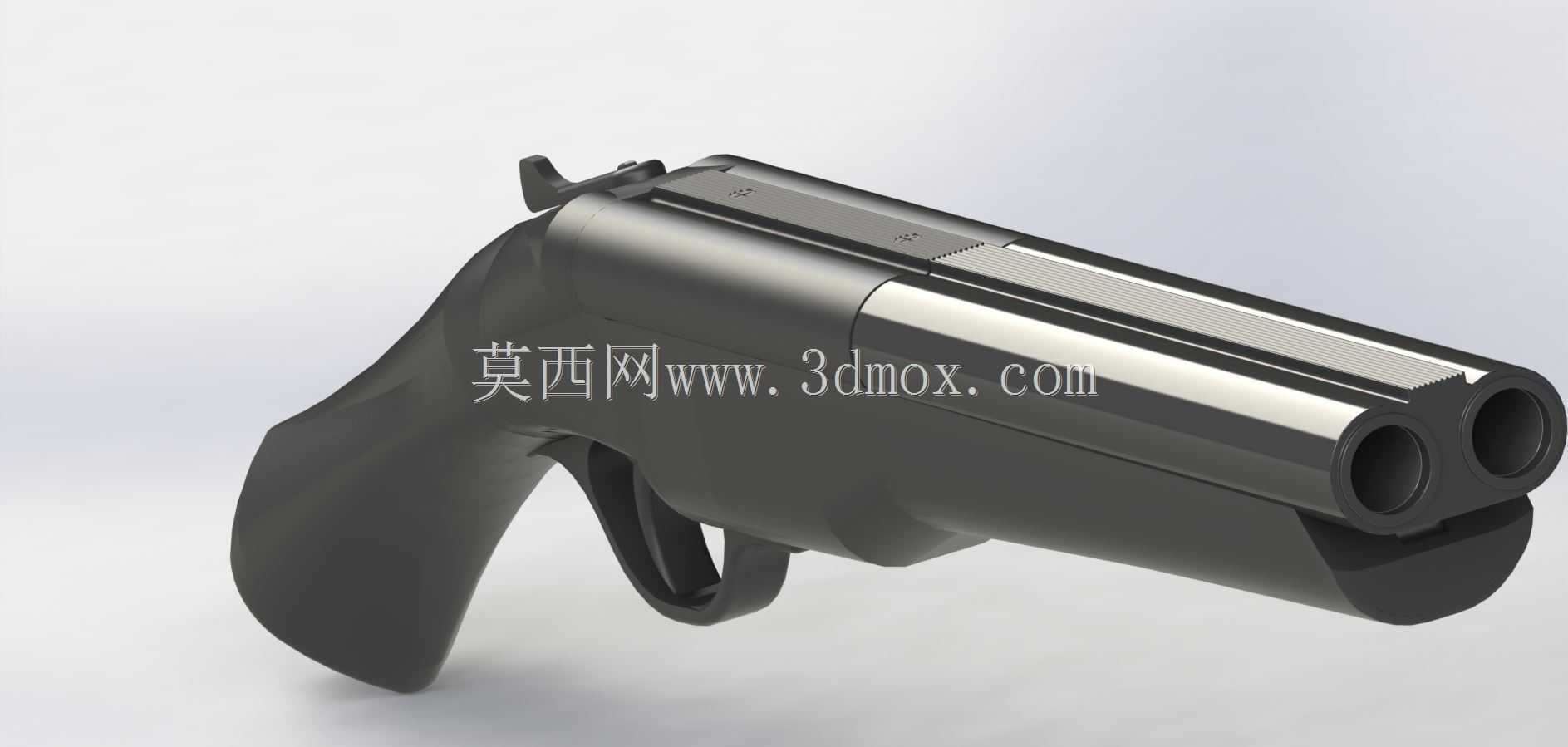

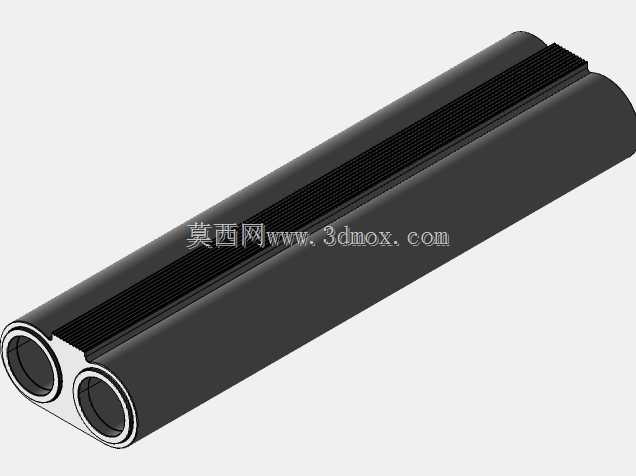

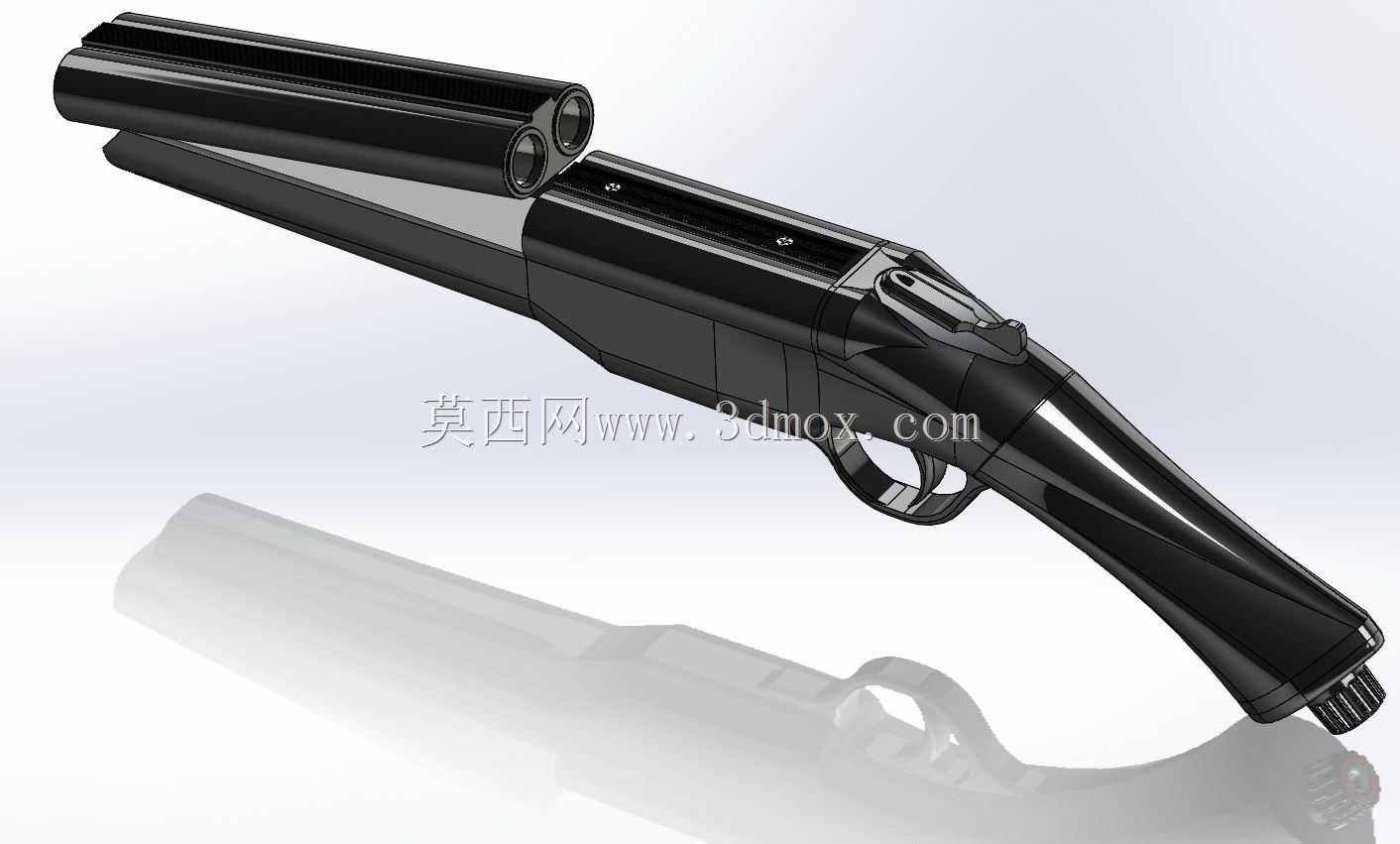

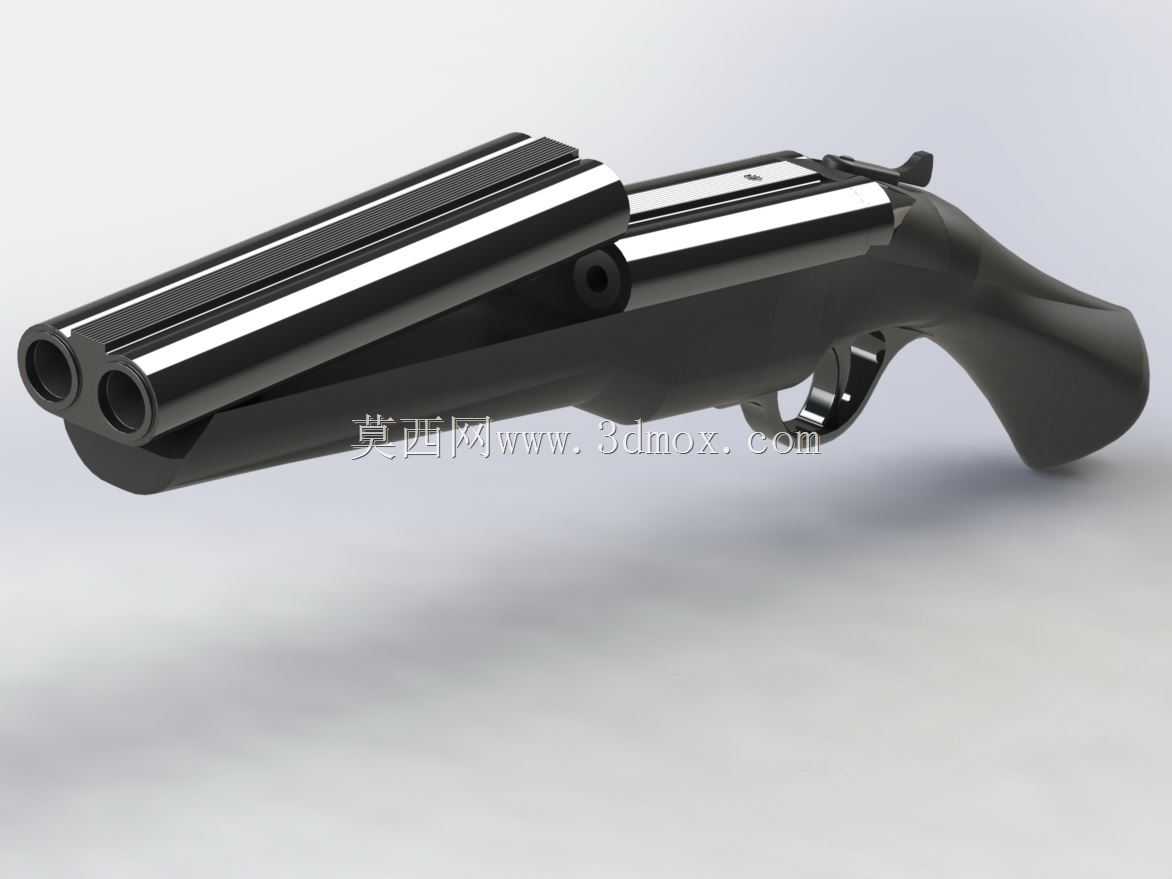

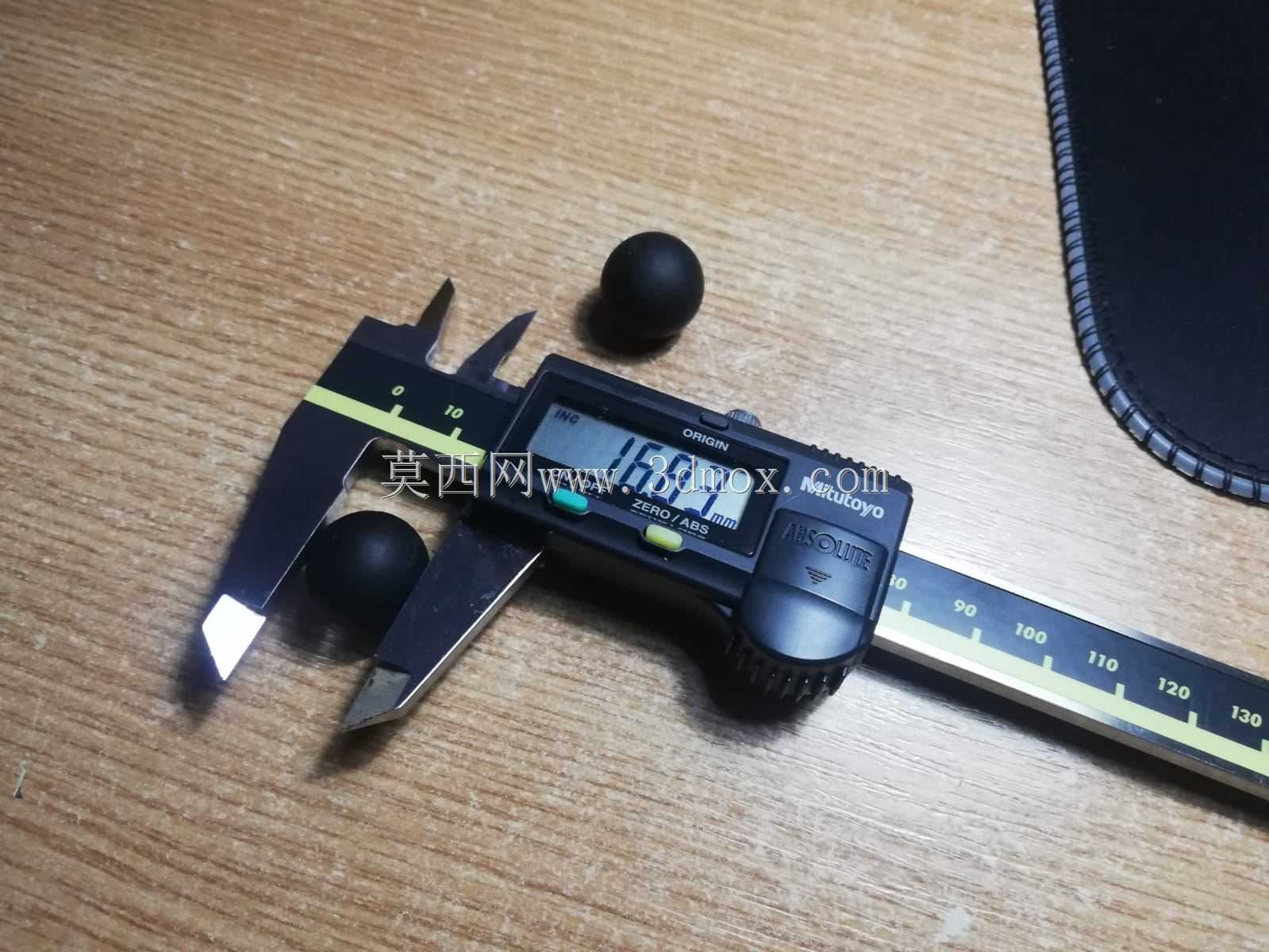

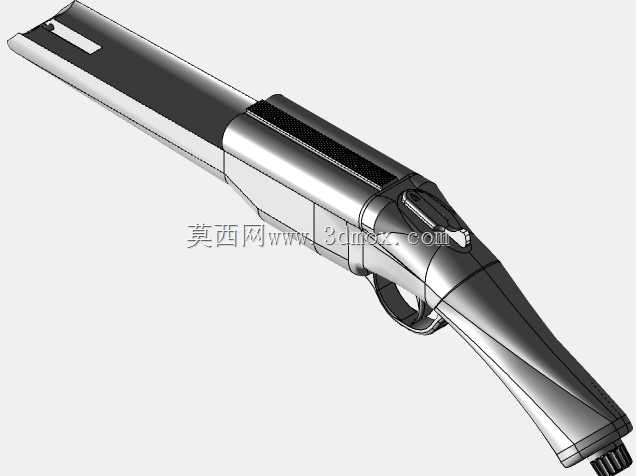

这类紧凑型双管气动发射器主要面向民用防卫、休闲射击场景设计，核心设计目标是在紧凑的握持尺寸内实现稳定的半自动供弹发射逻辑，适配68口径标准球形弹丸的击发需求。设计初期优先锁定握持人机工程边界，整体握把弧度贴合成年男性手掌自然握持角度，扳机行程控制在8mm区间，避免过长行程导致的击发滞后，双管平行度公差控制在0.02mm以内，保证两管弹着点偏差在有效射程内不超过15cm。供弹结构采用内置管式弹仓布局，依托每次击发后的枪管短后坐行程带动拨弹片完成下一发弹丸的自动上膛，无需手动拉动套筒完成装填，单手握持即可完成连续击发操作，适配近距离突发场景下的快速响应需求。结构设计阶段针对16焦耳级别的击发动能做了强度校核，枪管采用高强度合金材质模拟，壁厚预留1.2mm的安全余量，击发机构的撞针行程做了限位设计，避免过量击发导致的阀片损坏，握把内部的气室容积经过反复测算，在保证每次击发气压稳定的前提下尽可能压缩整体体积，避免整枪重量过大影响长时间握持的稳定性。外形尺寸上整枪长度控制在240mm以内，枪管外露部分不超过120mm，可放入常规战术腰包或者车载储物格内，安装边界上预留了标准战术导轨接口，可适配小型激光指示器或者战术手电的加装需求，握把底部做了防滑纹理设计，表面模拟橡胶包覆的摩擦系数，保证戴手套操作时也不会出现打滑脱手的情况。建模过程中所有配合面均按照实际装配公差预留间隙，运动部件的行程做了干涉检查，拨弹片在整个供弹循环内不会与弹仓壁、枪管尾部发生剐蹭，气室密封位置的密封槽尺寸按照标准O型圈规格设计，保证实际生产时可直接选用标准密封件完成装配，无需定制非标配件。整体结构拆分后可直接适配FDM或者光固化3D打印工艺制作原型，非受力部件可采用常规PLA材质打印，受力核心部件可更换为尼龙或者碳纤维增强耗材打印，降低原型验证阶段的加工成本，击发机构的弹簧参数按照常规民用弹簧规格选型，无需定制特殊弹力弹簧即可达到设计的初速要求。
