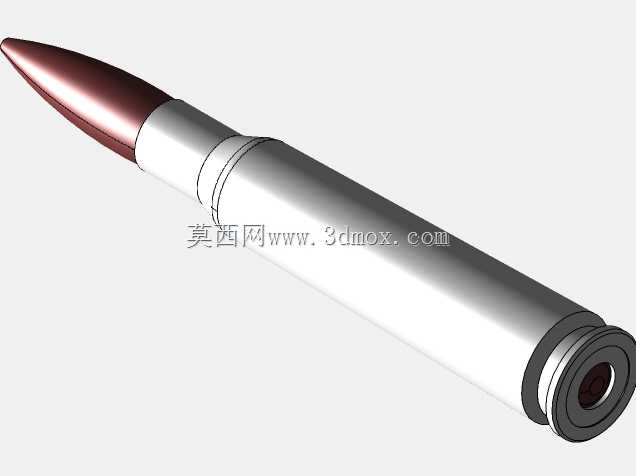

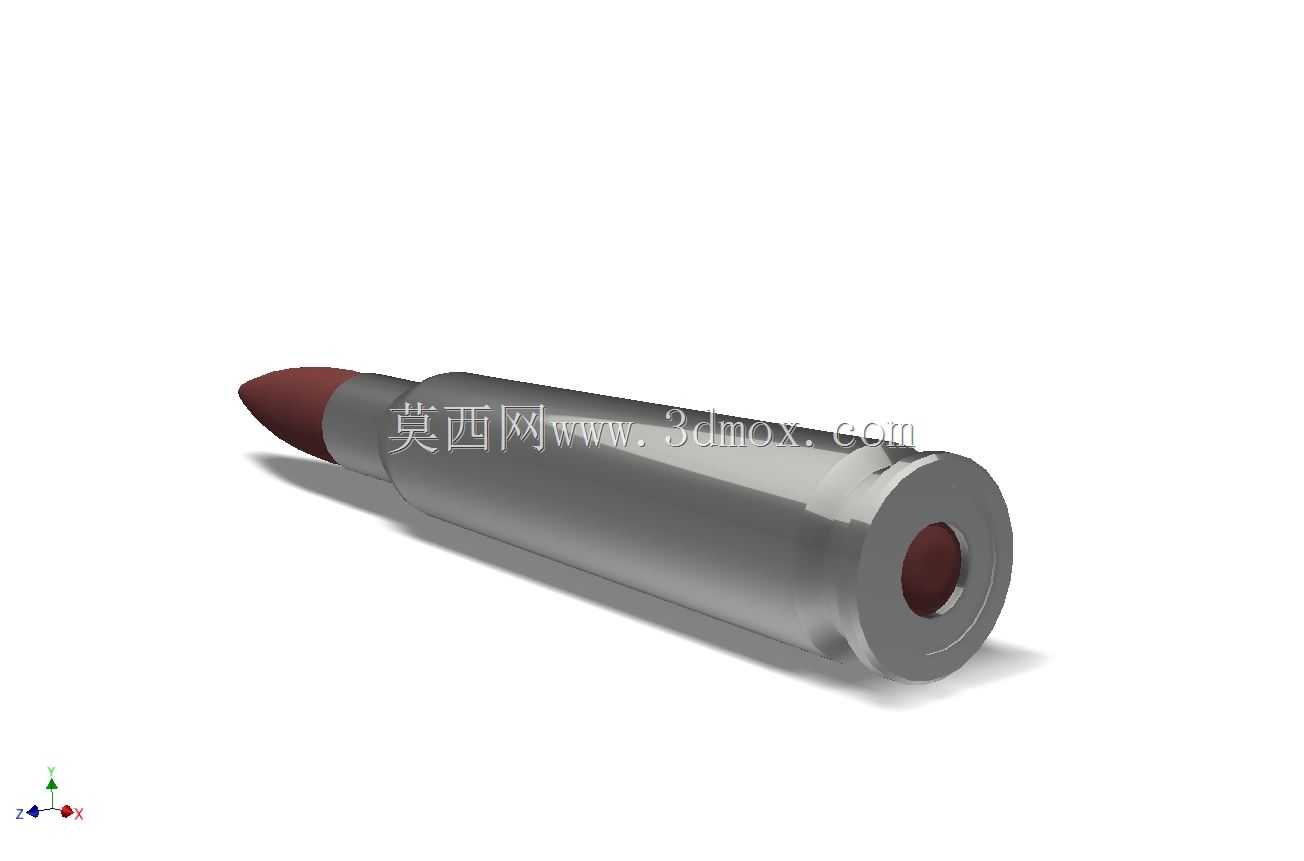

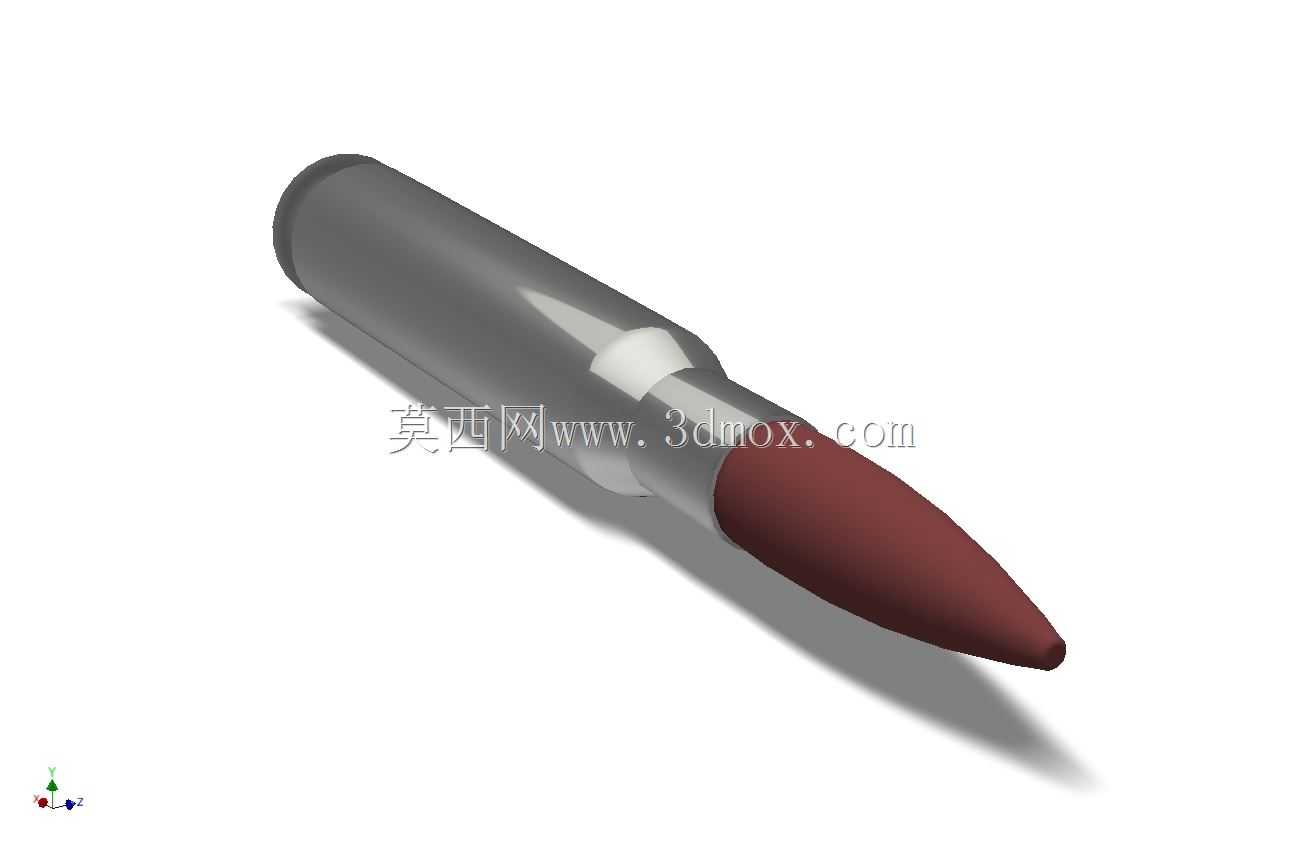

12.7毫米俄制大口径机枪弹药结构展示

在地面防空、反装甲轻武器、车载机载武器系统的配套设计中，这类大口径弹药的结构还原是装备适配性验证的核心环节之一。做这类弹药的三维建模时，首先要明确其实际应用边界：这类弹药主要配用大口径重机枪、反器材步枪以及部分近程低空防御武器，承担反轻型装甲、毁伤掩体后有生目标、低空低速目标拦截的作用，其结构尺寸直接决定了供弹机构的进弹轨迹、弹膛定位精度、退壳机构的动作行程，任何尺寸偏差都会导致供弹卡滞、击发失效甚至炸膛风险。建模过程中首先要还原的是整体外形的尺寸边界，弹体总长度、弹壳最大外径、弹头弧形部的锥度参数，都要严格匹配实际弹药的装配公差要求，弹壳部分的斜肩定位尺寸是核心基准，这个位置是弹药入膛后轴向定位的关键，直接决定了弹头入膛的深度以及击针击发时底火的对中度，建模时需要单独拆分这个定位面的公差带，保证和弹膛的配合间隙控制在合理范围。弹头部分的结构分为被甲、铅套、弹芯三个层级，从模型的外形还原上，要体现出弹头尾部的锥度收缩设计，这个结构是为了在膛内运动时更好地闭气，同时减少出膛后的空气阻力，弹头弧形部的母线曲率直接影响外弹道性能，建模时不能随意简化为普通圆锥结构，要按照实际弹形曲线做连续曲面拟合，保证曲面的光顺度，避免出现折线拐点影响气动特性。弹壳部分的抽壳槽结构也是建模的重点，抽壳槽的宽度、深度以及槽底的圆角参数，要匹配抽壳钩的尺寸规格，保证抽壳时钩齿能完全卡入槽内，不会出现滑壳问题，弹壳底部的底火室结构要还原底火的装配深度，以及传火孔的位置分布，这部分虽然是内部结构，但在做击发机构的运动仿真时，是判断击针突出量是否合理的关键参考。在做供弹机构的适配设计时，这个弹药模型可以直接导入供弹具、受弹器的装配环境中，模拟弹链供弹时的脱链动作、推弹入膛的运动轨迹，验证各个运动部件之间是否存在干涉，比如受弹器盖的压弹齿是否会和弹头弧形部发生刮擦，推弹凸笋的推送位置是否正好作用在弹壳底缘的中心位置，避免出现推弹偏斜的问题。另外在做武器系统的外弹道仿真时，精准的弹形模型可以作为气动参数计算的基础，通过曲面提取得到弹头的迎风面积、阻力系数相关的外形参数，为弹道解算提供更贴近实际的几何依据。建模时还要注意弹体各部分的材质区分，弹壳的金属材质、弹头被甲的材质、弹芯的硬质材质分别做独立的实体拆分，方便后续做有限元分析时赋予不同的材料属性，比如模拟弹头撞击目标时的侵彻过程，或者弹壳在膛压作用下的形变应力分布，都需要基于拆分后的实体结构来完成。
