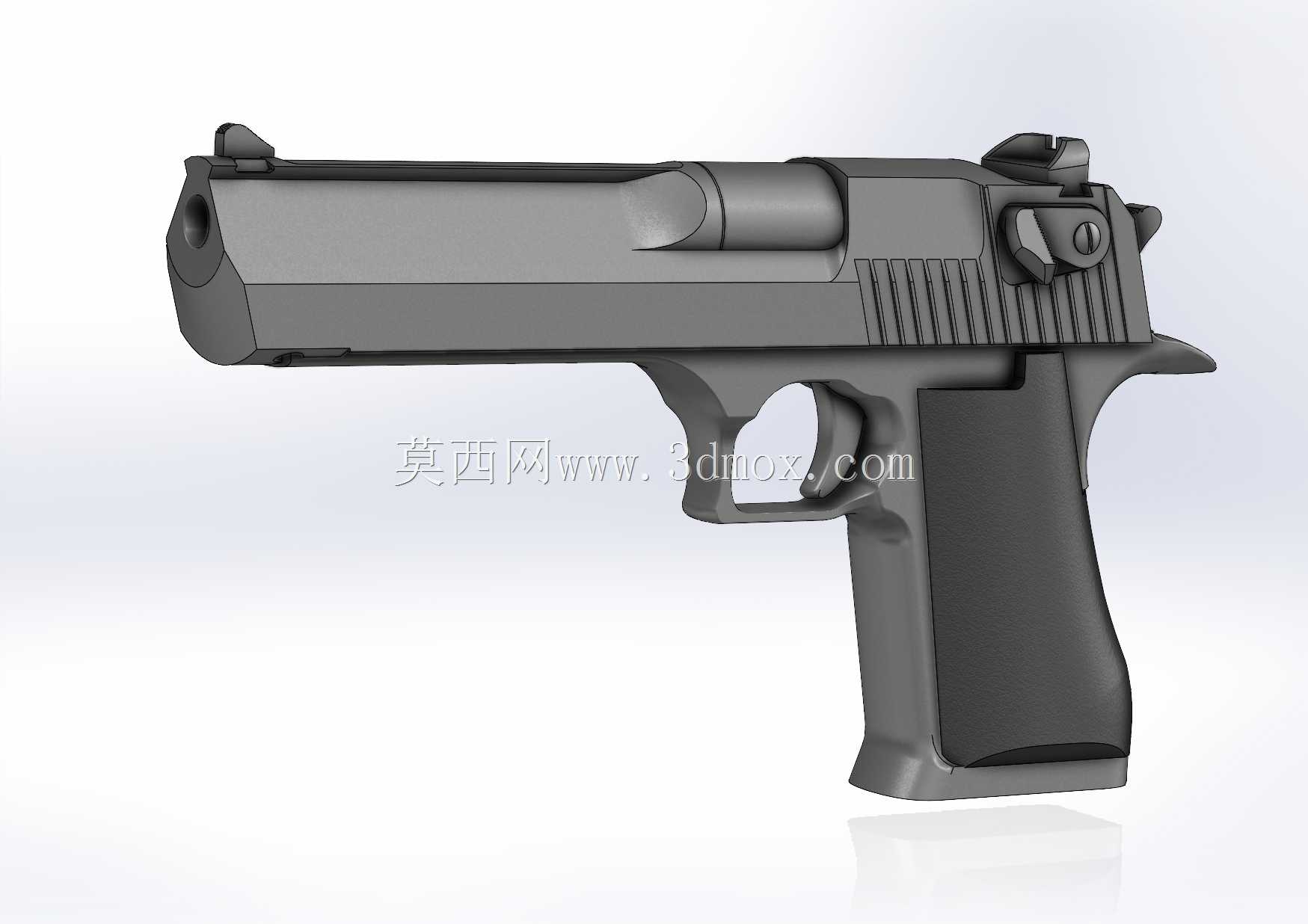

大口径半自动手枪结构三维数模

本次呈现的大口径半自动手枪三维数模，完整还原了经典大威力手枪的全结构细节，建模过程中严格遵循真实枪械的装配逻辑与尺寸比例，所有部件均按照实际枪械的配合公差预留了合理的装配间隙，可直接用于结构原理演示、装配工艺模拟以及相关科普场景的结构展示。从结构设计逻辑来看，该手枪采用枪管短后坐自动原理，套筒与枪管在击发后共同后坐一段距离，通过铰链机构完成枪管偏移开锁，后续套筒继续后坐完成抛壳、压倒击锤的动作，复进过程中推弹上膛、闭锁待击，整套动作循环的结构干涉在数模中已完成全行程校验，不存在运动卡滞的结构问题。外形尺寸方面，整体长度控制在270mm区间，枪管长度约152mm，握把宽度35mm，高度140mm，整体轮廓完全贴合成年男性手掌握持的人机工程尺寸，握把处的防滑纹理采用等距矩形凹槽设计，深度1.2mm，既保证握持摩擦力，又不会因为纹理过深硌手影响持握稳定性。套筒部分采用整体式机加工结构设计，顶部设置有固定式机械瞄具，准星与照门的高度差按照25m射击归零位设计，套筒侧面的防滑槽间距3mm，深度1mm，方便手动拉动套筒上膛时施力。击发机构内置在套筒座内部，包含击锤、阻铁、扳机连杆、击针等全套零部件，每个零件的运动行程都做了限位约束，扳机行程设置为5mm，扳机力对应的弹簧预紧力参数在数模中可通过参数化调整适配不同演示需求。安装边界层面，该数模所有部件均采用模块化拆分设计，套筒、枪管、握把护板、击发机构组件、弹匣组件都可独立拆分，护板与握把本体通过两个沉头螺钉固定，螺钉孔位深度6mm，完全符合真实枪械的装配工艺，弹匣容量为7发，弹匣本体采用双排单进结构设计，托弹簧、托弹板、弹匣卡笋的配合尺寸均经过校验，插拔动作顺畅无卡滞。在实际应用场景中，这套数模可用于军警装备的结构教学，帮助受训人员直观理解半自动手枪的工作原理，也可用于影视道具制作的前期结构验证，避免道具制作过程中出现结构逻辑错误，同时也能为枪械相关的文创产品设计提供精准的尺寸参考，所有曲面均做了G2连续处理，外表面无尖锐棱角，所有棱边都做了0.2mm的倒角处理，既还原金属枪械的质感，也避免模型在3D打印验证时出现应力集中的问题。
