履带式微型射击靶标训练装置结构

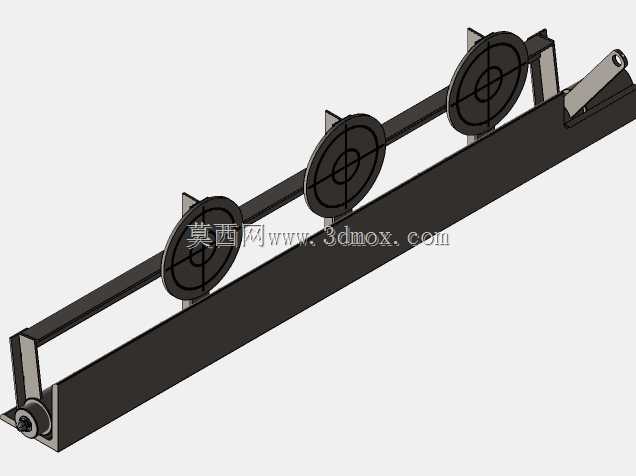

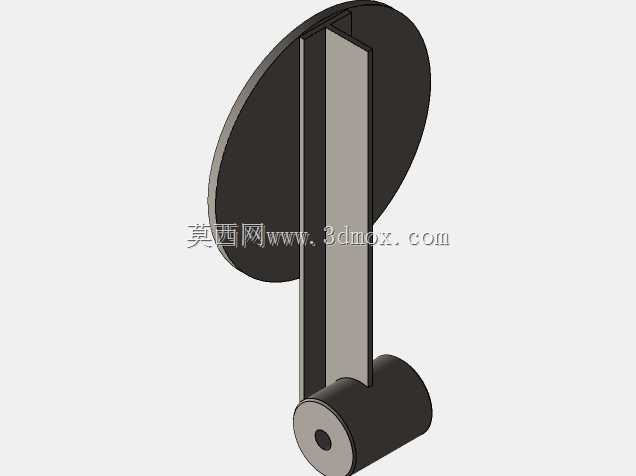

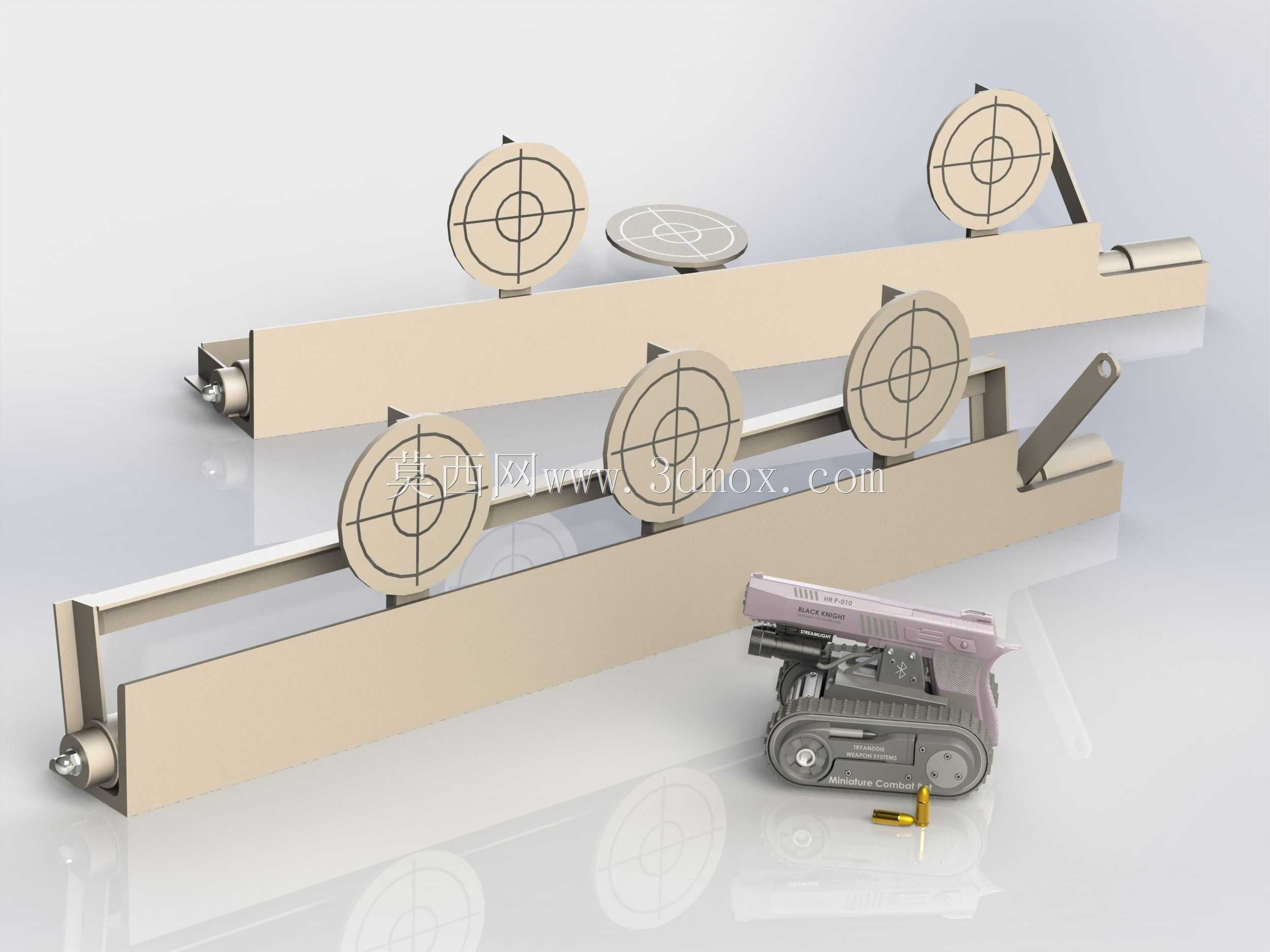

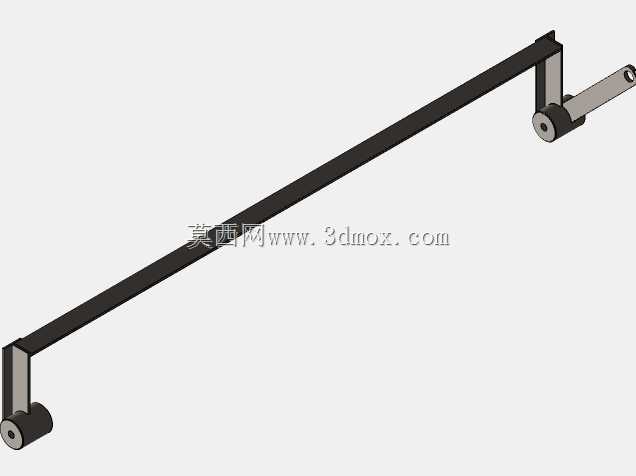

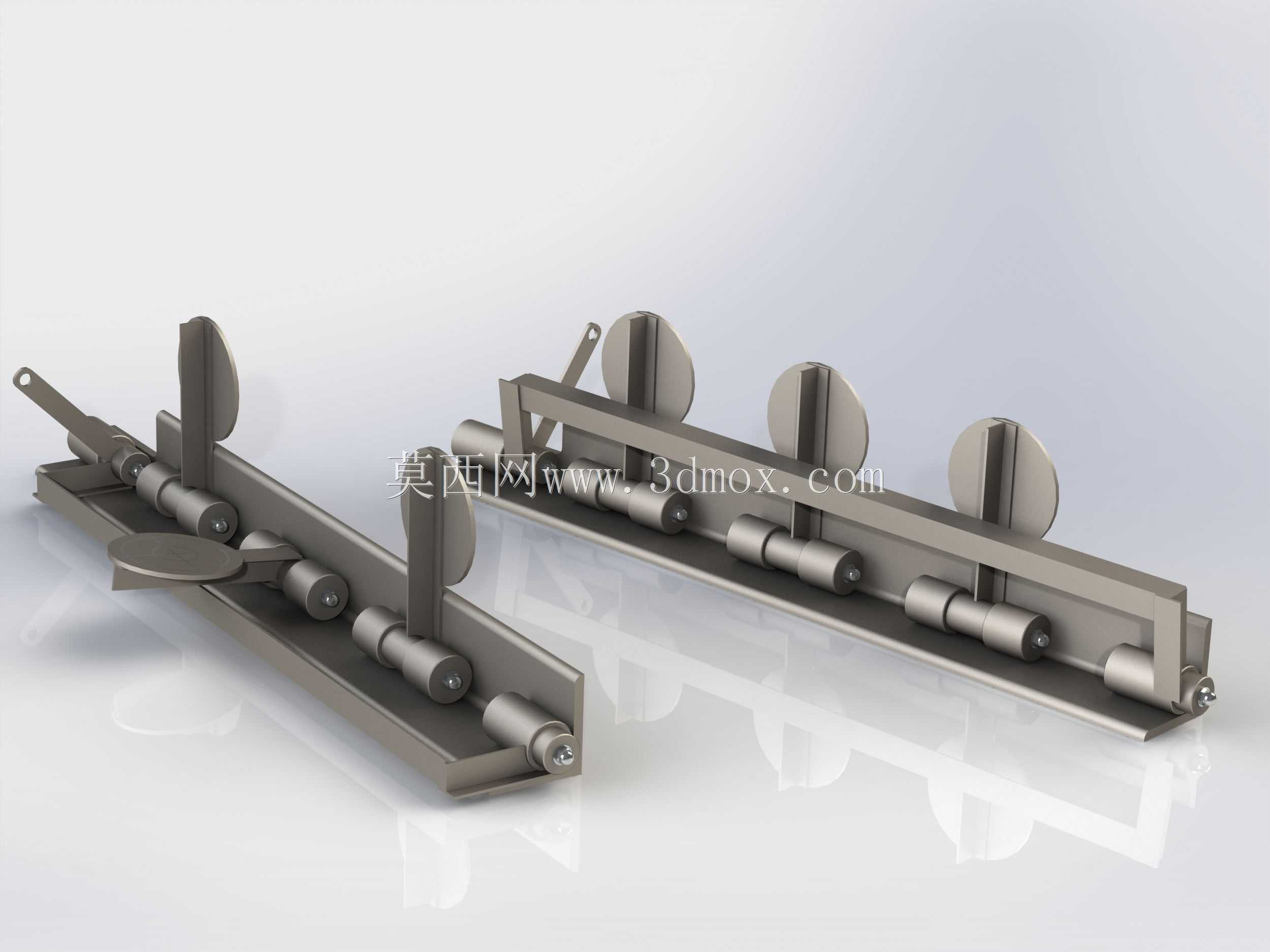

这套靶标装置主要面向民用射击练习、战术模拟训练场景搭建使用，可适配室内外小型射击场地的近距离精度训练需求，替代传统固定式靶纸，实现靶位的循环复位与动态展示，减少训练过程中人工更换靶标的频次，提升连续射击训练的效率。装置整体采用双层平行导轨作为靶标承载主体，导轨两端配置带张紧调节的辊轴结构，通过绳索传动实现靶标座的循环往复移动，每个靶标座上安装带十字瞄准刻线的圆形靶盘，靶盘采用可翻转结构，被击中后可绕固定轴偏转，配合传动机构的行程控制，能实现靶标被击中后自动翻转复位、依次进入射击位的动作逻辑，模拟多目标依次出现的训练场景。配套的微型履带式移动载体可搭载模拟发射装置，载体采用履带式行走结构，适配平整硬质地面的移动需求，行走轮系内置减速传动结构，可实现低速平稳行进，配合靶标装置的传动节奏，模拟移动射击的训练场景。设计过程中优先考虑了结构的易维护性，靶盘采用快拆式安装结构，磨损后可直接更换无需拆解整体导轨架，导轨架采用标准铝型材拼接成型，安装边界可根据场地实际尺寸调整单根型材的长度，适配不同距离的训练需求，整套装置的安装固定仅需在导轨两端设置地脚固定点，无需复杂的场地预埋施工。传动绳索采用低延伸率的尼龙编织绳，两端的张紧机构采用螺纹调节结构，可快速调整绳索张紧度，避免长期使用后出现传动打滑、靶标座移动卡滞的问题，靶标座与导轨之间采用滑动摩擦配合，接触面镶嵌耐磨尼龙衬套，减少往复移动过程中的磨损量，延长装置的无故障使用周期。整套结构的运动逻辑完全通过机械传动实现，无需额外配置电控元件，降低了户外场地使用时的环境适配要求，在无供电的野外临时训练场地也可正常部署使用，靶盘的翻转触发力经过调校，适配常见的低威力训练用发射物的冲击力，避免误触发或者击中后无法正常翻转的问题。
