铝型材框架式真空成型设备结构设计

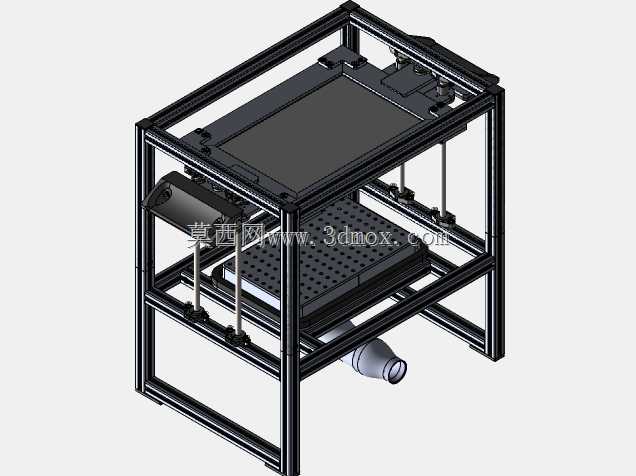

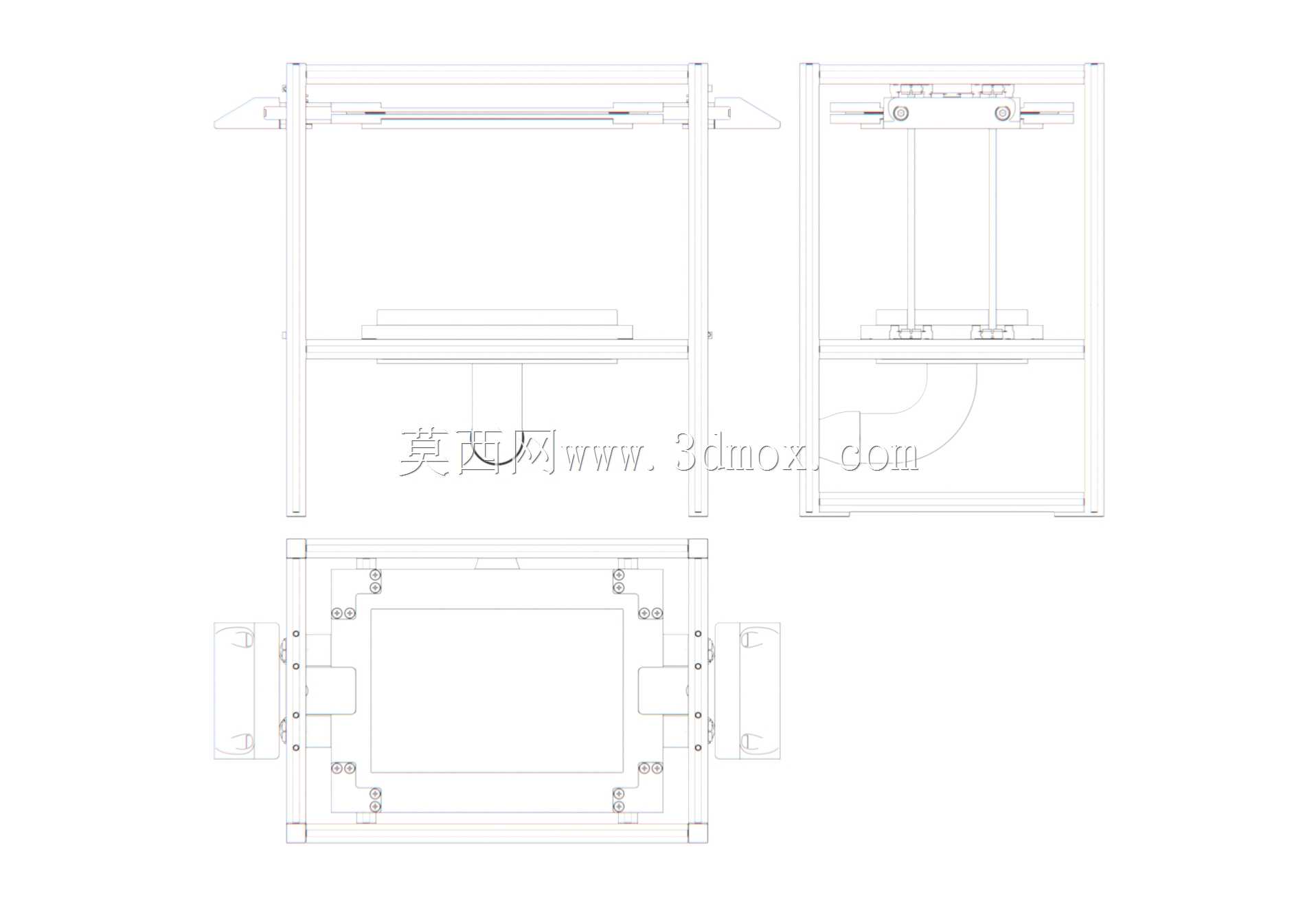

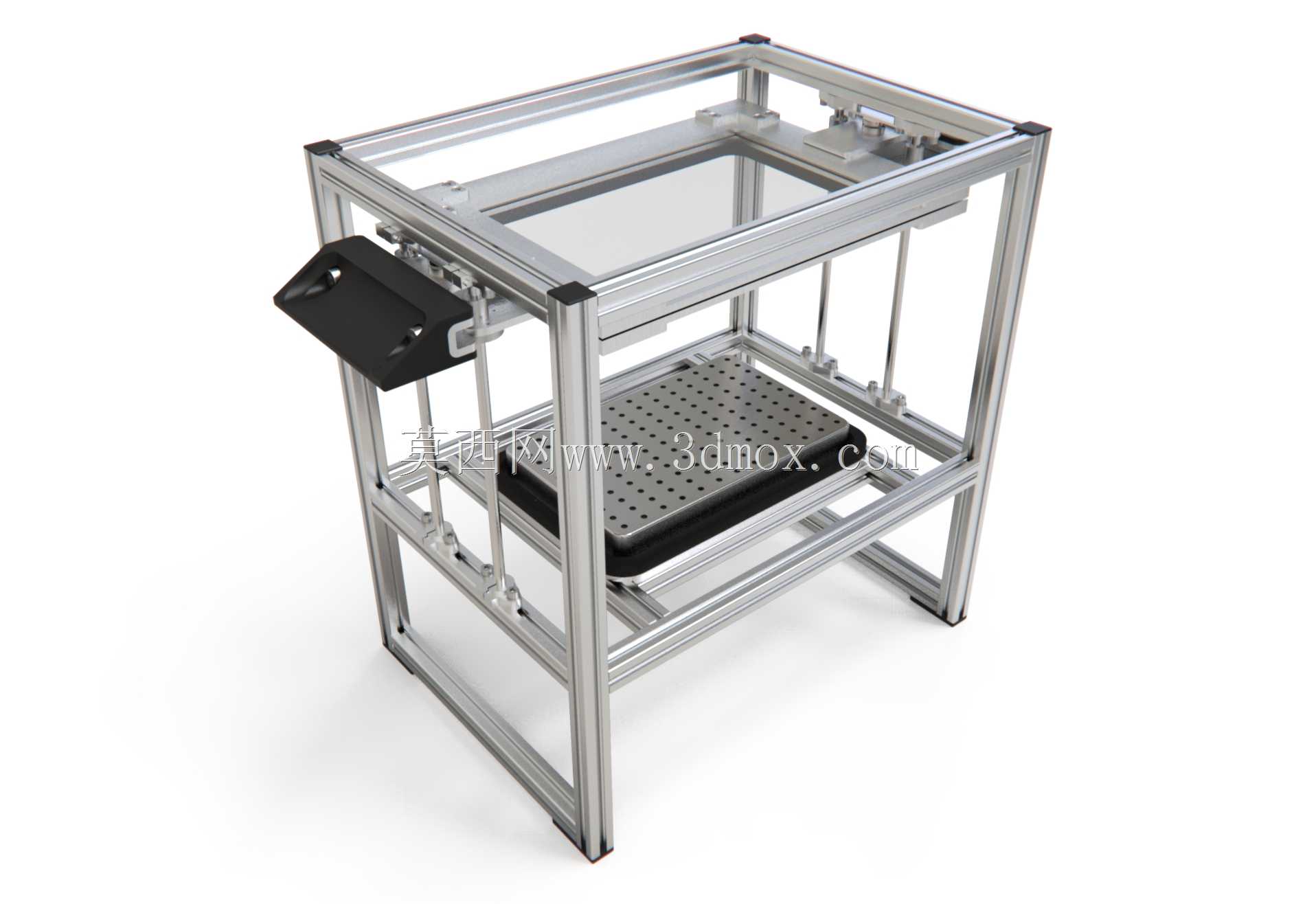

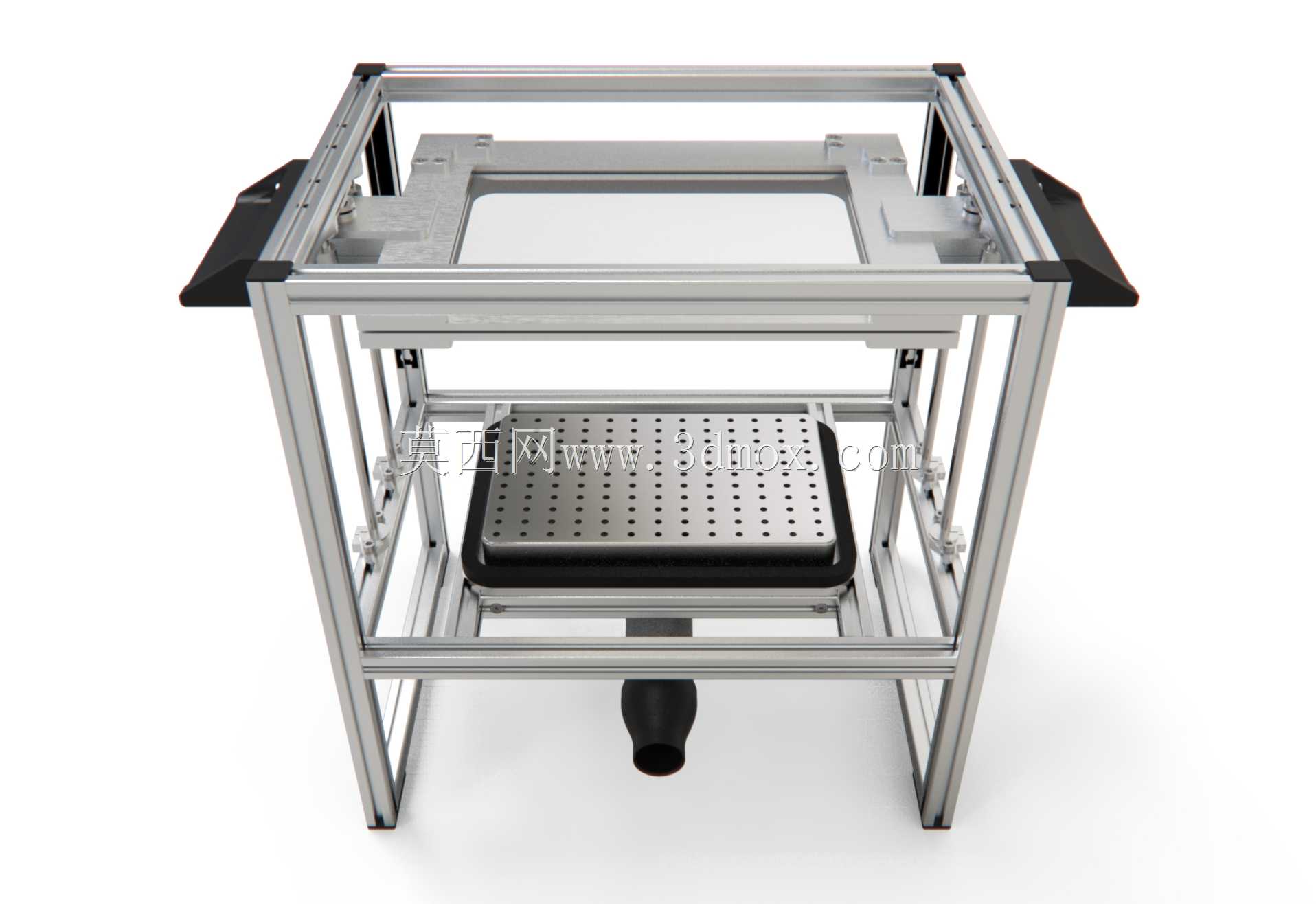

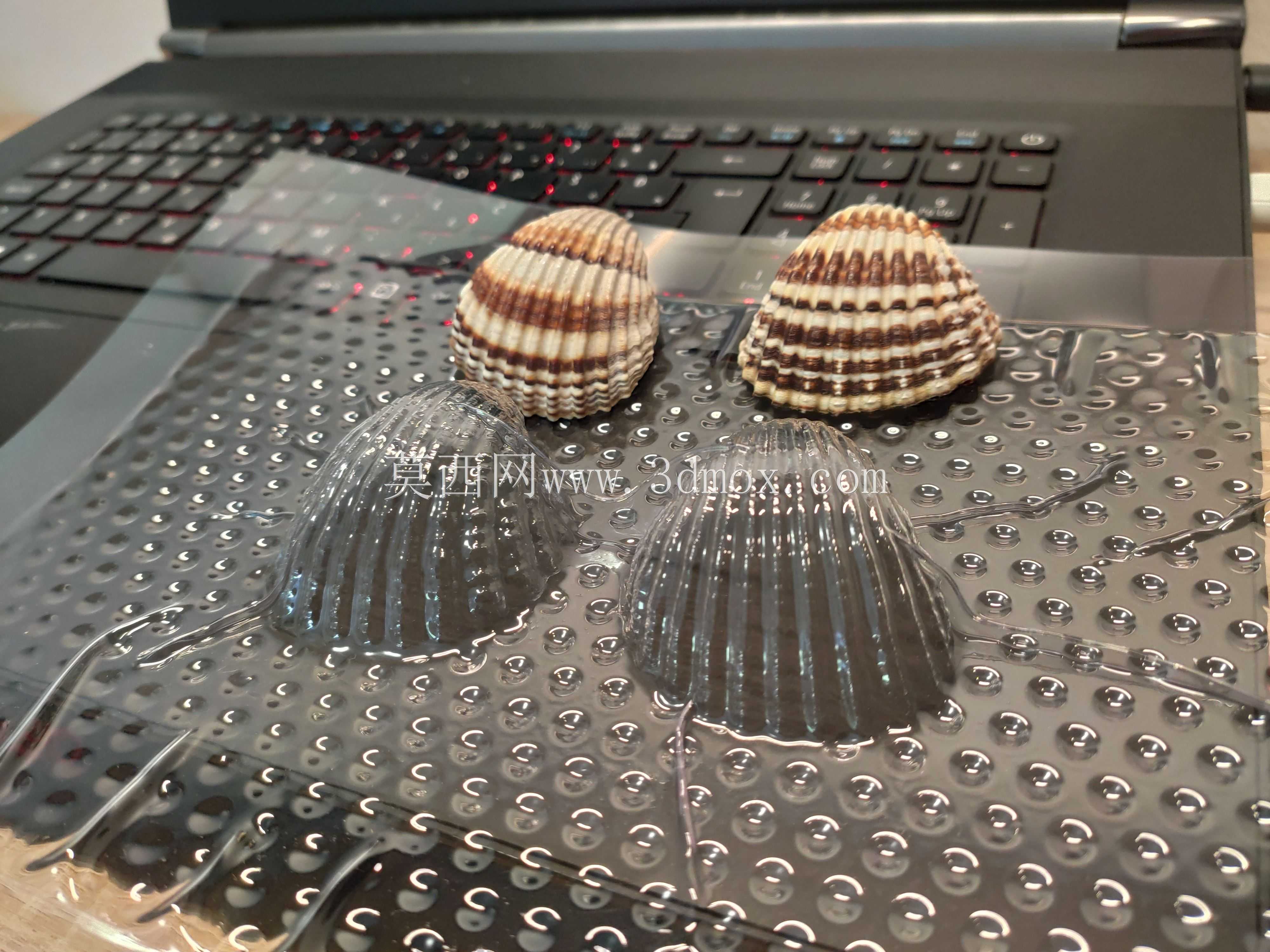

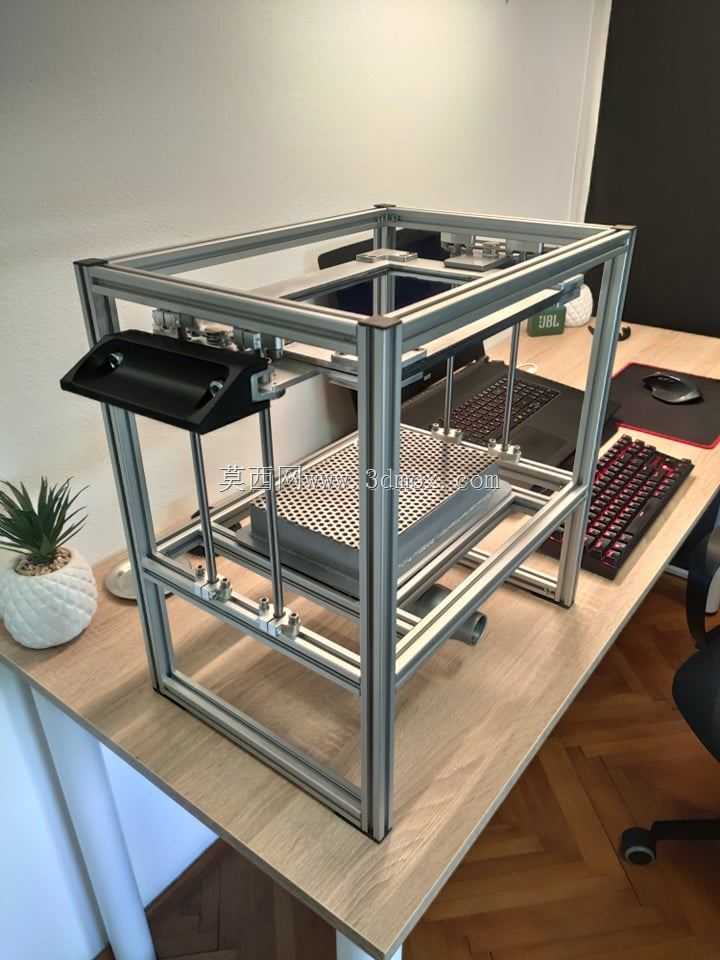

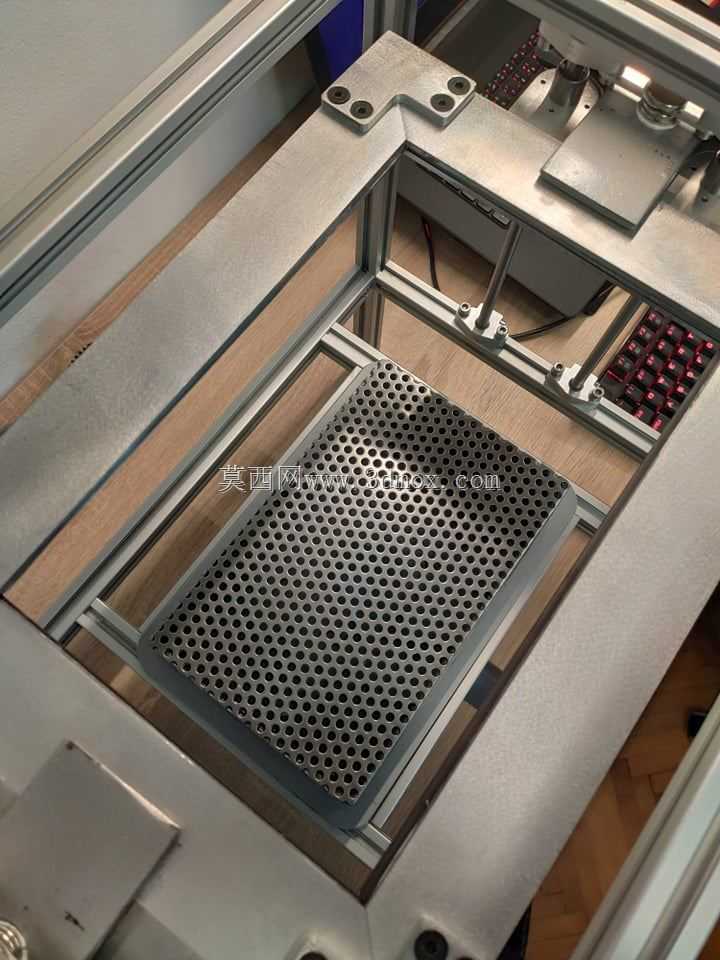

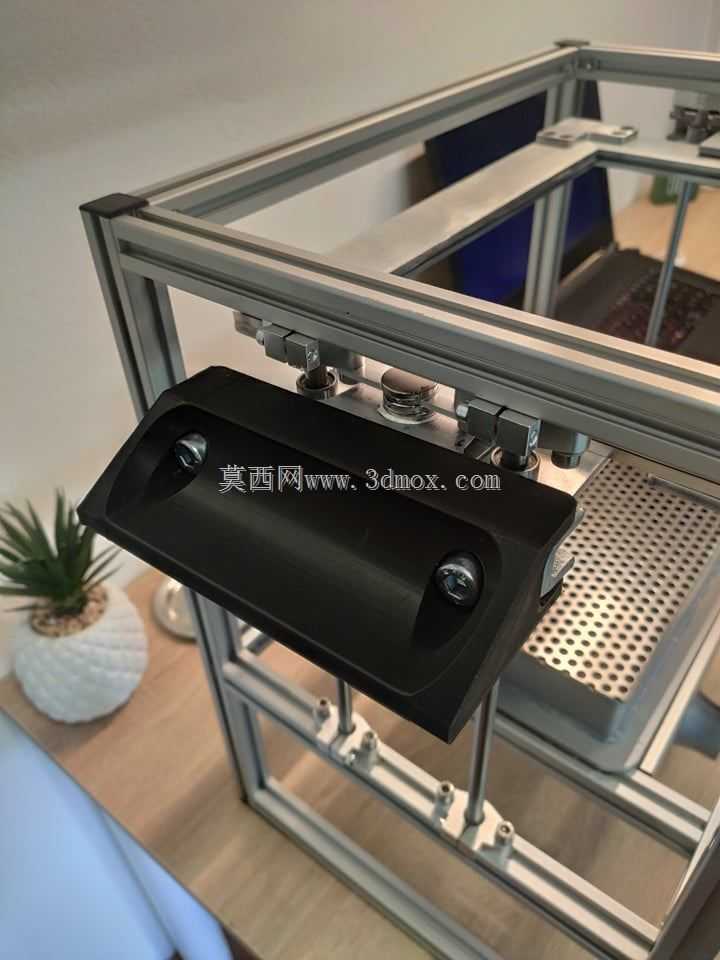

该真空成型设备主要面向小批量塑料板材热成型加工场景，可适配教学实验、手板打样、小型塑料制品试制等工况，针对厚1-5mm的热塑性塑料片材完成吸塑成型作业，能加工包装内衬、简易壳体、工艺罩壳等常见吸塑件，无需配套复杂的产线集成即可独立完成单工序成型操作。设备主体采用工业铝型材搭建框架结构，型材选型兼顾机架刚性与组装便捷性，整体框架的安装边界控制在长700mm、宽600mm、高850mm范围内，底部预留真空接口安装位，可适配常规工业真空吸尘设备作为负压源，无需额外配置专用真空泵即可满足小批量成型的负压需求，降低了设备搭建与使用的门槛。机架中层设置带密集通气孔的成型工作台，台面尺寸为450mm*400mm，孔位采用矩阵式排布保证负压均匀传递，工作台周边设置密封胶条安装槽，可快速更换不同规格的密封垫以适配不同尺寸的成型模具，台面下方设置锥形导流结构，引导负压气流均匀覆盖整个成型区域，避免局部吸力不足导致的成型缺陷。框架上部预留片材夹持与加热作业空间，两侧设置可拆卸的操作扶手，方便作业人员完成片材放置、模具调整、取件等操作，铝型材框架的槽道结构可灵活调整夹持机构、定位挡块的安装位置，无需二次打孔即可适配不同幅面的片材加工需求。设计过程中优先考虑结构的易组装与易维护性，所有连接部位采用标准铝型材配件紧固，无特殊定制的焊接结构件，使用者可根据实际加工需求扩展加装加热组件、自动压料机构等模块，框架底部预留脚轮安装孔位，方便根据车间布局调整设备摆放位置。成型作业时，加热软化的塑料片材放置于工作台上方的夹持位，启动负压源后，片材在大气压作用下紧贴工作台面上的模具完成冷却定型，工作台的多孔结构可保证成型过程中片材各区域受力均匀，减少成型件壁厚不均、边角缺料等常见问题，框架的开放式结构也方便作业人员观察成型过程，及时调整加热时间、负压大小等工艺参数。
