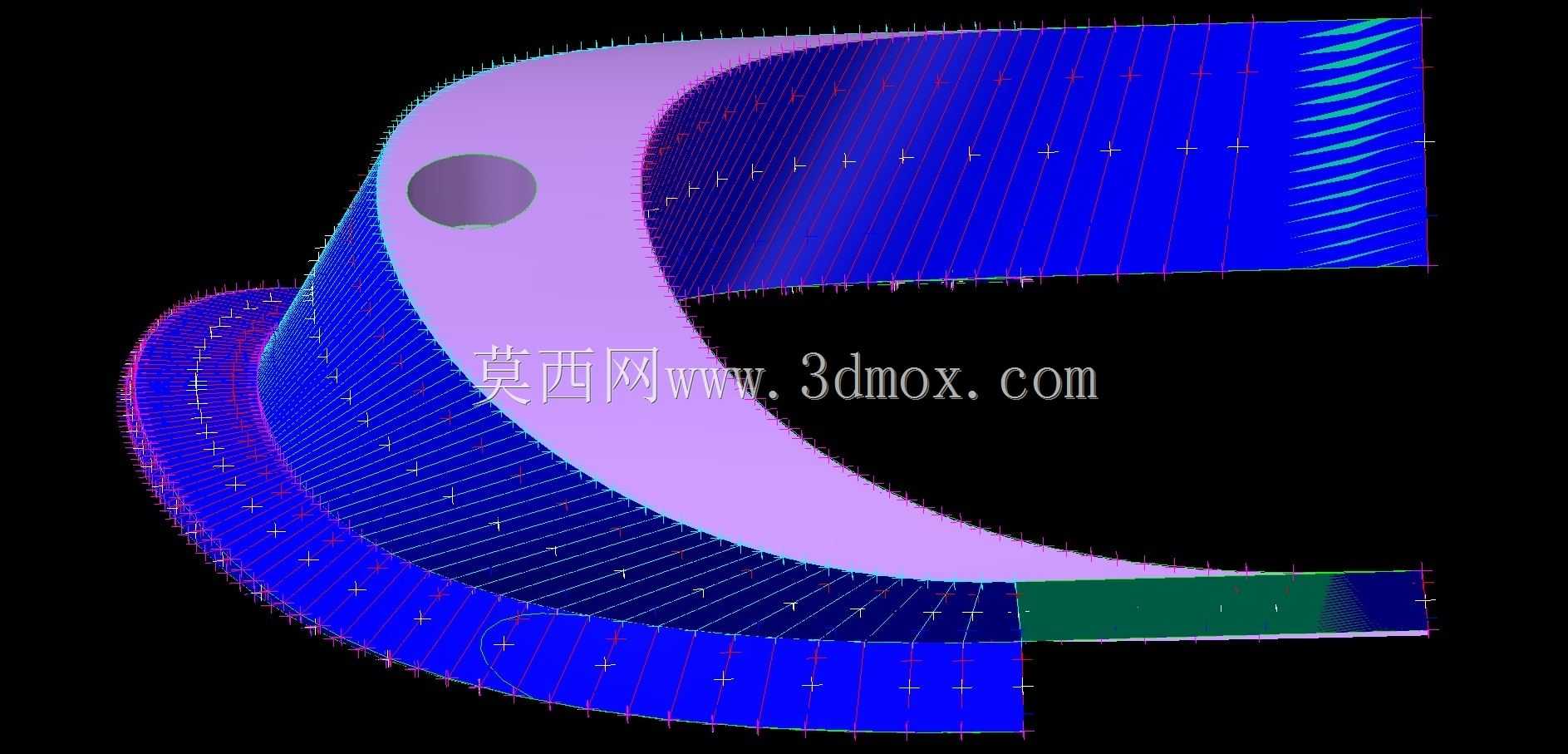

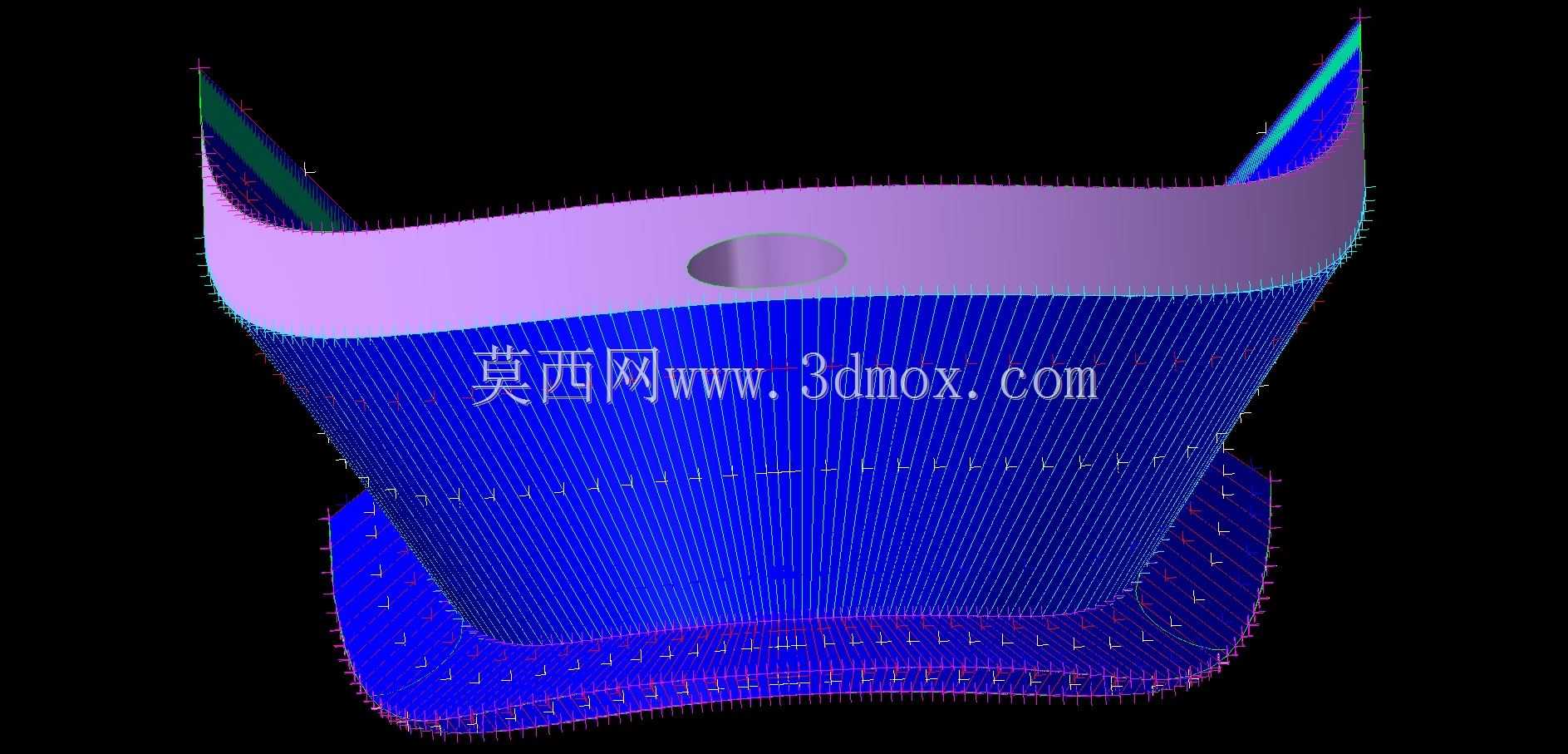

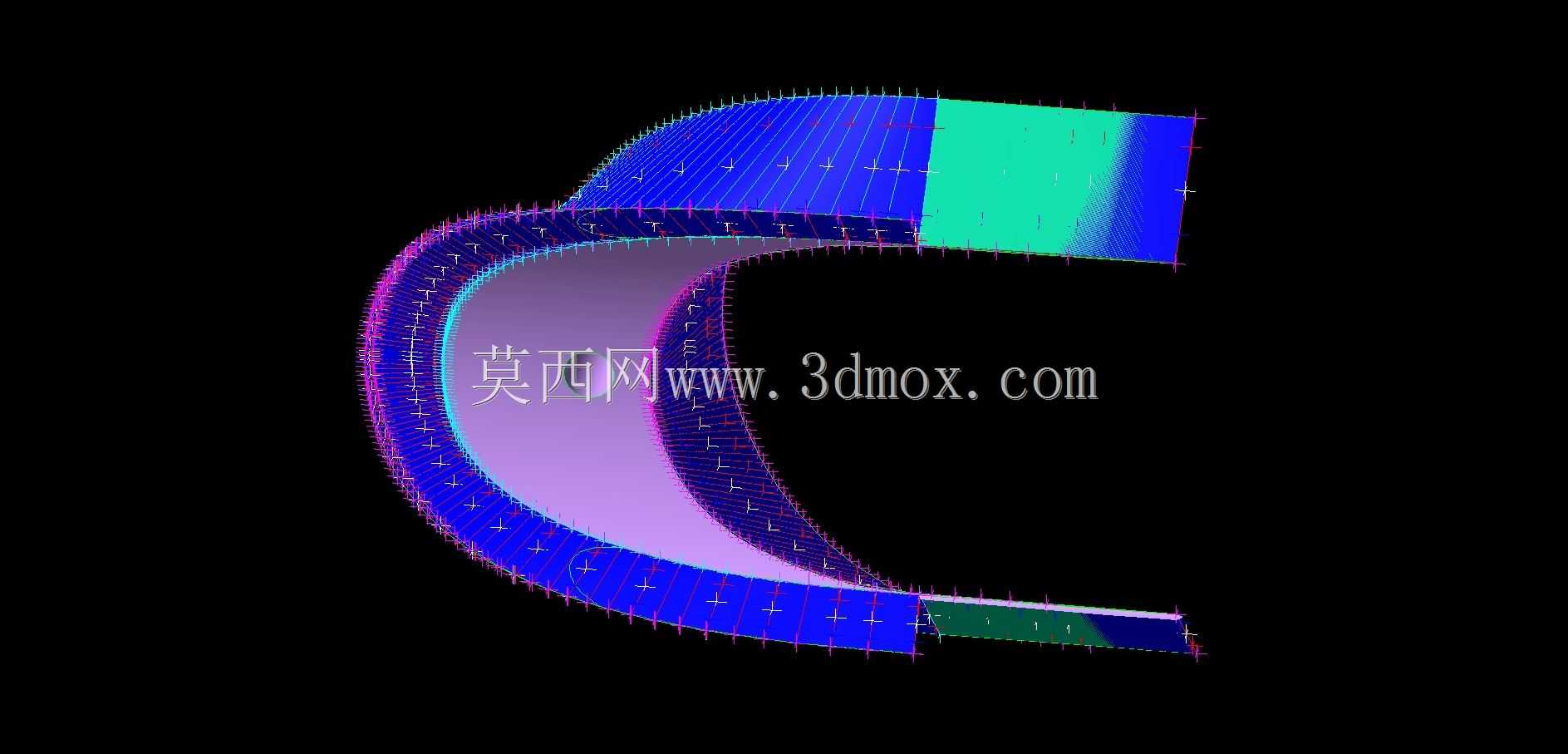

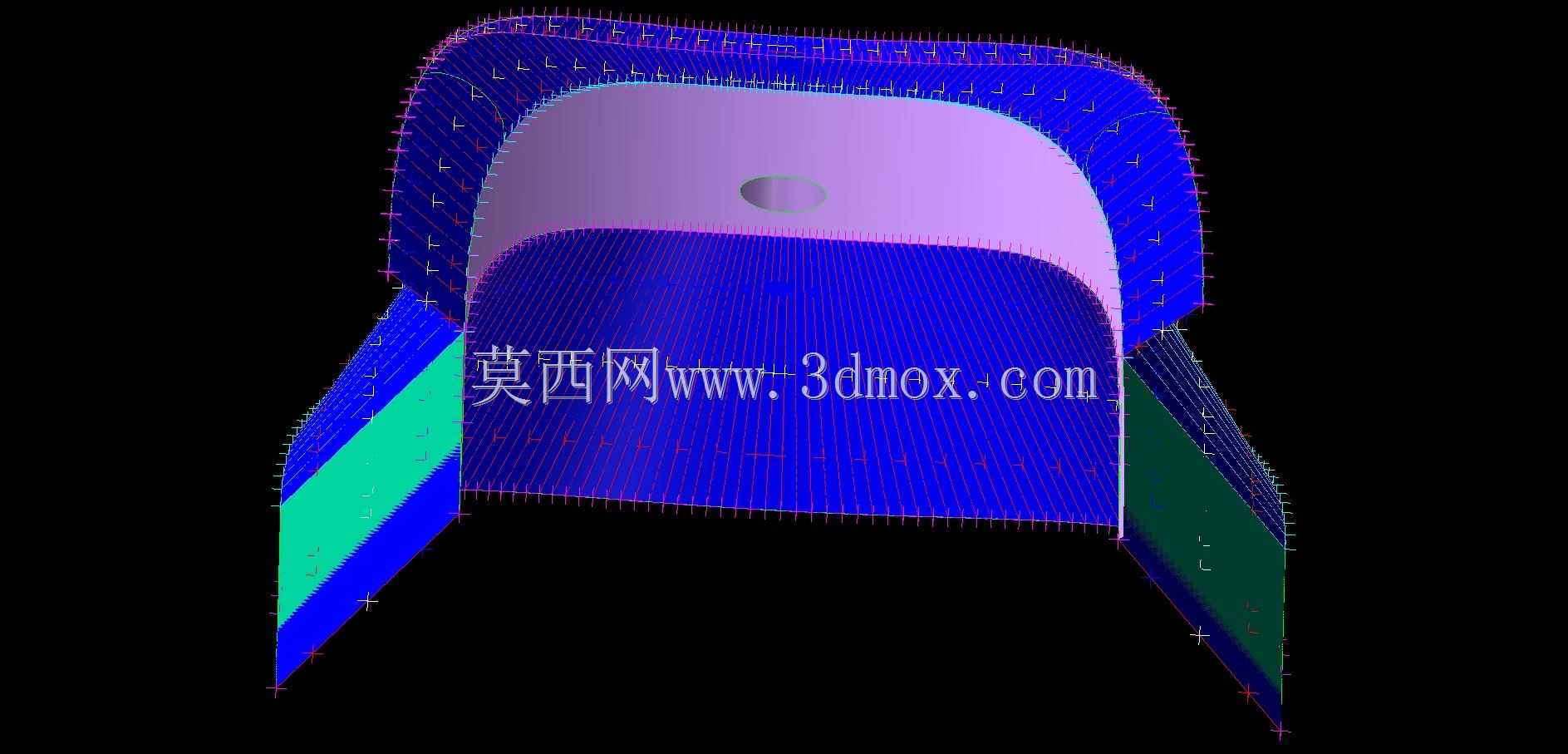

曲线轨道导向承载结构三维设计

该曲线轨道结构主要应用于需要沿弧形路径完成定向移动、载荷输送的工业场景，常见于特种输送线、弧形工位转运设备、特殊工况下的巡检装置走行系统中，区别于常规直轨结构，其可适配受限空间内的非直线走行需求，解决直轨无法覆盖的弧形作业区间走行导向问题。从功能特性来看，该结构同时承担导向与承载双重作用，轨道的曲面轮廓经过连续曲率校核，走行面的法向方向全程保持一致的承载基准，可保证配套走行轮组在沿轨道行进过程中不会出现卡滞、侧偏、载荷突变的问题，轨道侧面设置的导向基准面可约束走行部件的横向自由度，避免行进过程中出现脱轨风险。设计过程中优先采用了等截面扫略的建模思路，先基于作业空间的边界约束确定轨道的中心曲率路径，再根据承载载荷的大小核算轨道截面的壁厚与支撑筋布局，在保证整体结构刚度的前提下尽可能降低结构自重，轨道的拼接端面预留了定位止口结构，可保证多段轨道拼接时的曲面轮廓连续性，避免接缝处出现台阶导致走行冲击。从安装边界来看，该弧形轨道的两端设置有平直的过渡段，可与常规直轨段实现平顺对接，轨道背部的安装支座采用等间距排布，安装孔位的坐标经过统一基准校核，可直接适配现场的安装支架定位尺寸，无需二次配做安装孔；轨道的走行面粗糙度要求控制在合理区间，既可以降低走行轮的磨损速率，也不会因过高的加工要求提升不必要的制造成本。在实际工程应用中，这类曲线轨道需要重点校核曲率半径与走行轮组轮距的匹配关系，建模过程中对轨道全程的曲率变化做了连续性分析，不存在曲率突变的拐点，可保证走行部件经过时的速度平稳性，轨道内部的加强筋布局沿着载荷传递方向排布，可将走行轮施加的局部载荷均匀传递到背部的安装支座上，避免局部应力集中导致的轨道变形。针对不同的载荷工况，该结构可通过调整截面壁厚、支撑筋密度来适配不同的承载等级，无需改动整体的曲率路径与安装接口，具备较好的工况适配性，建模时所有曲面均做了相切连续处理，不存在尖锐棱角，可降低后期加工、安装过程中的磕碰风险，也能减少应力集中点的出现。
