齿轮传动手动旋转玩具加农炮结构

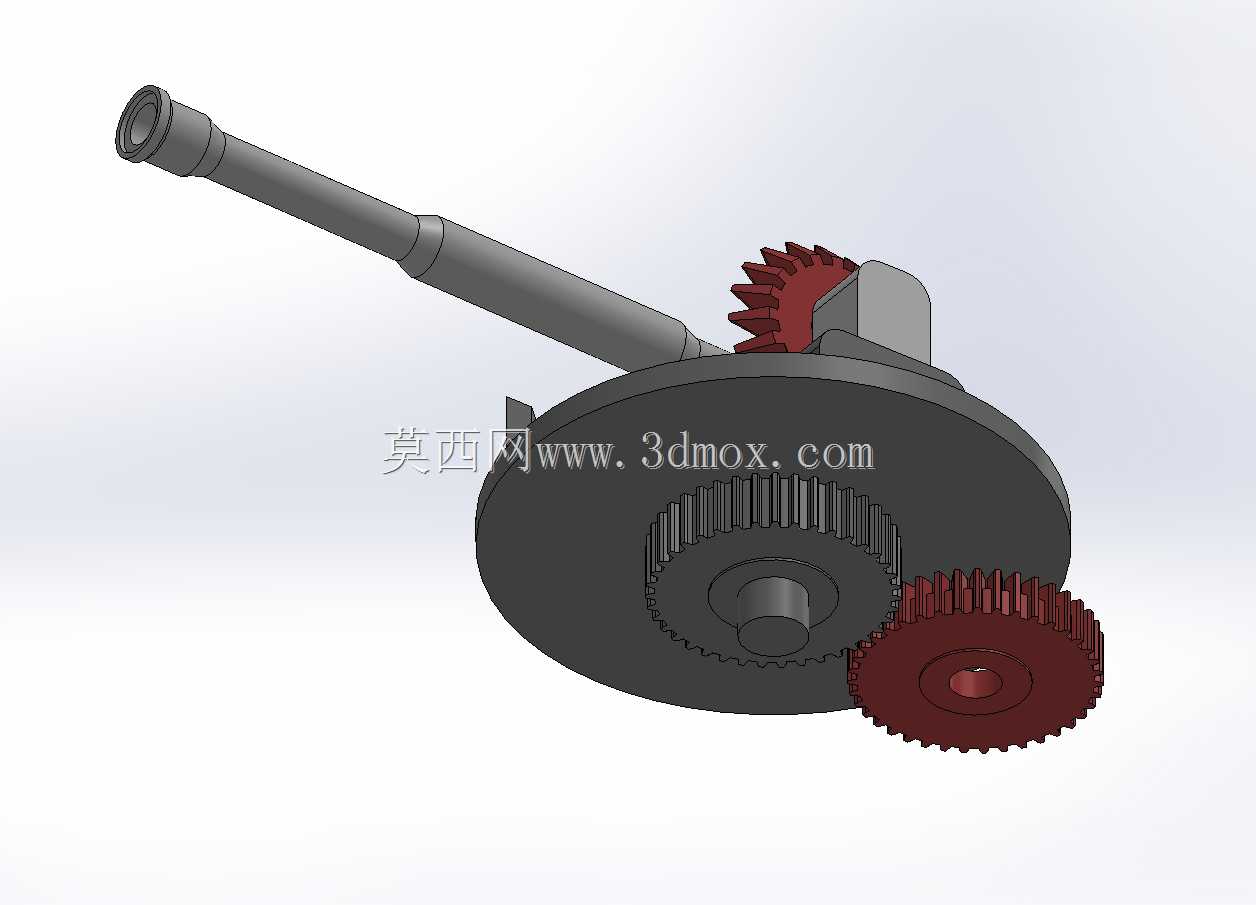

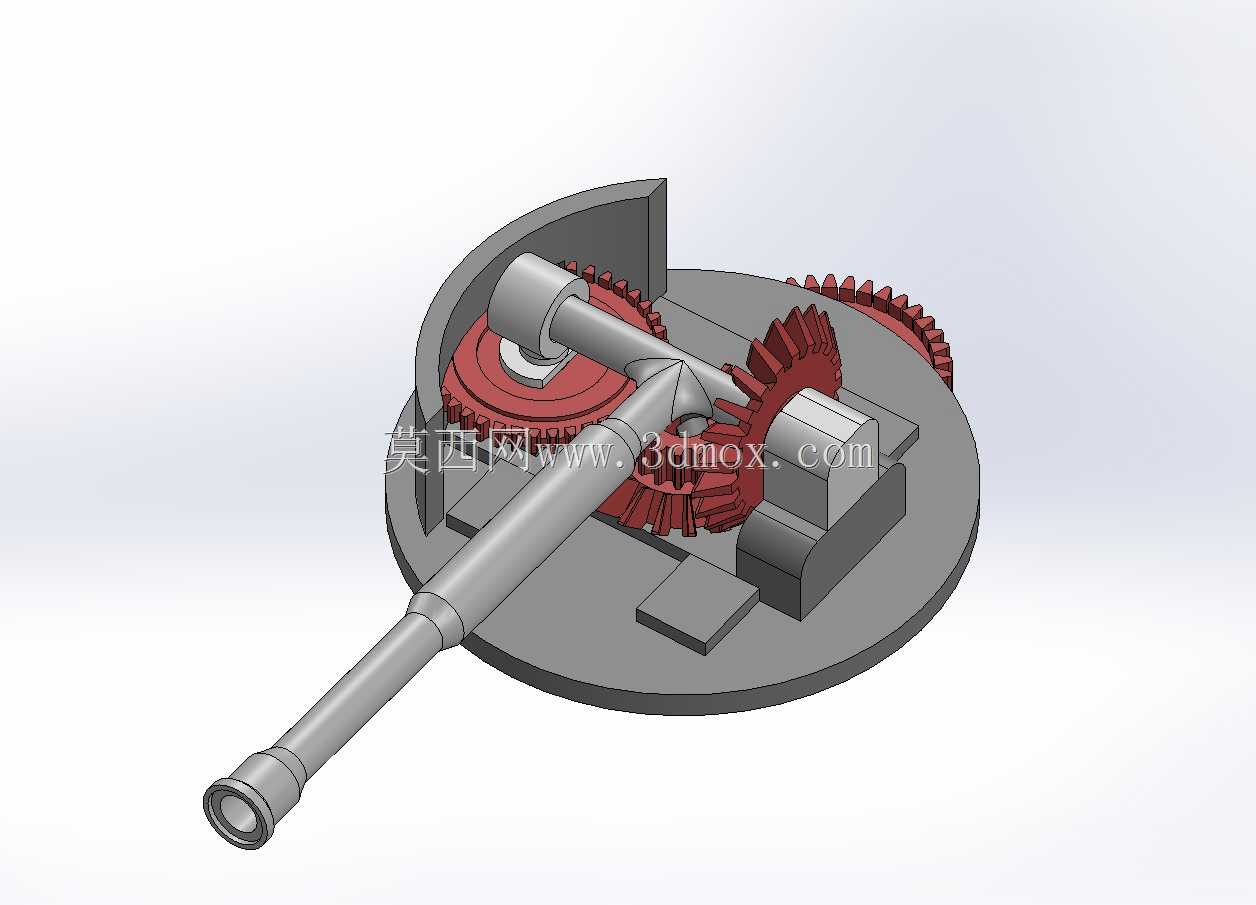

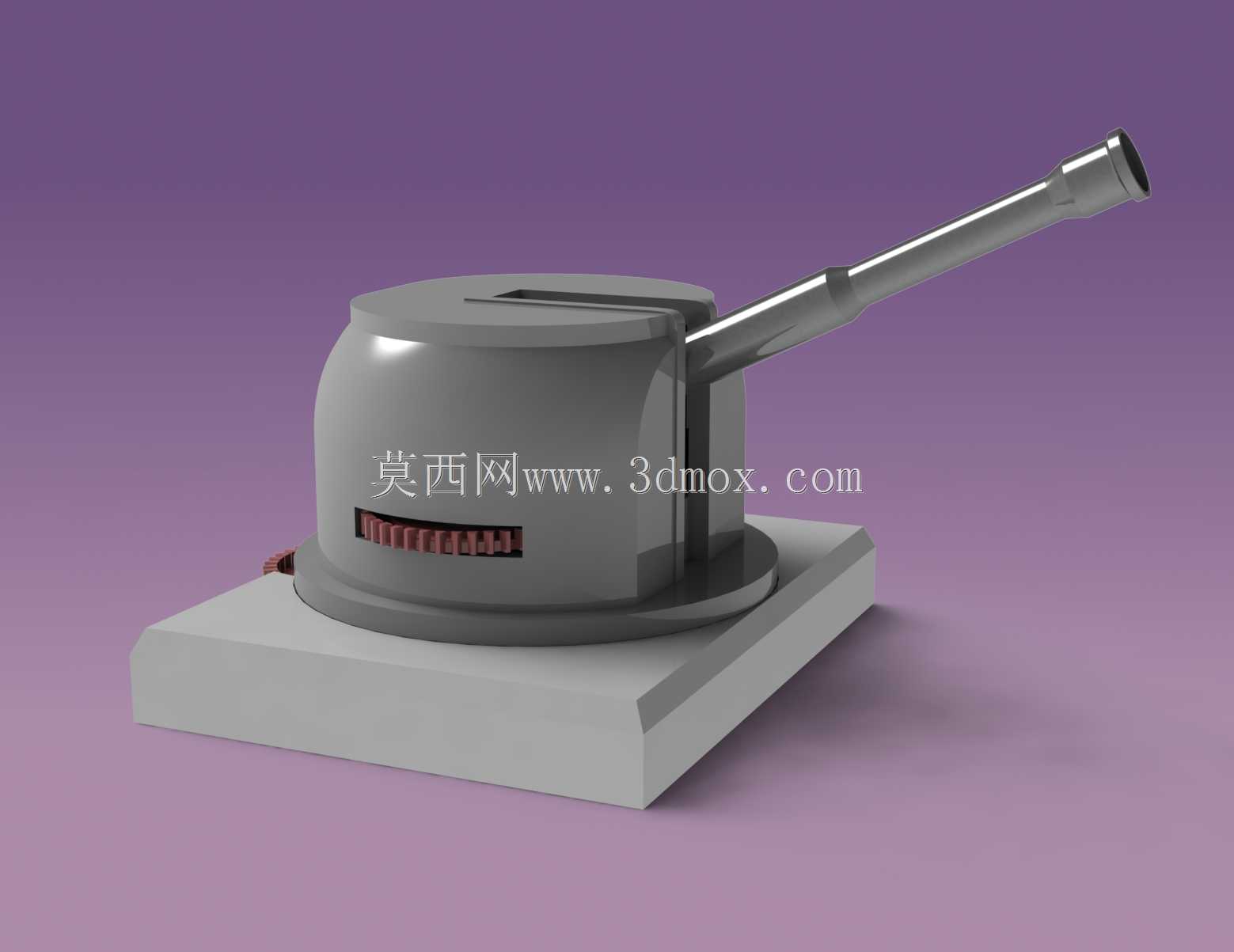

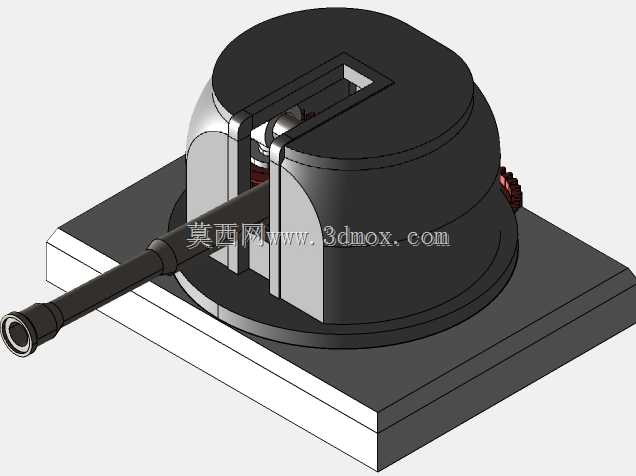

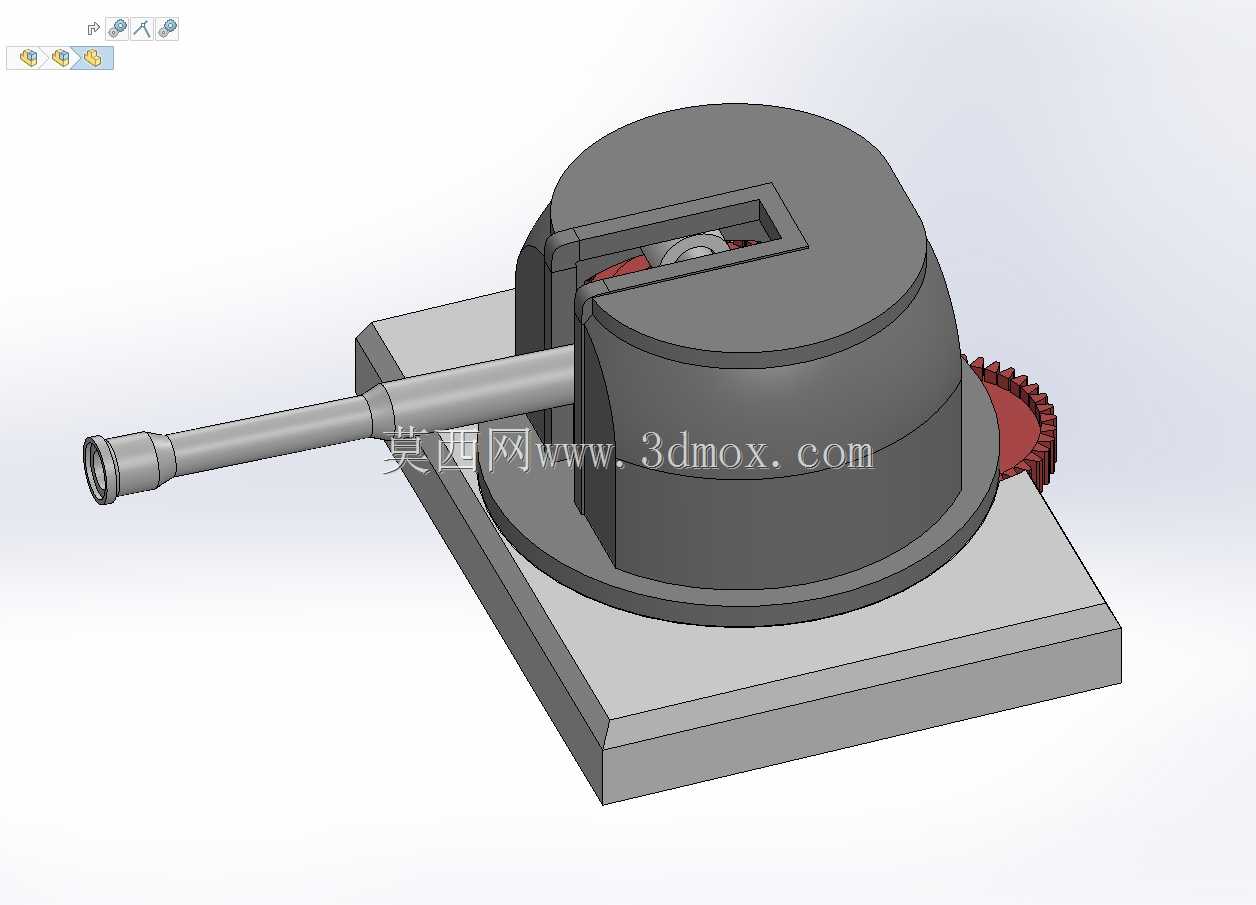

这款手动旋转玩具加农炮采用纯PLA材质打印成型，整体结构未使用额外紧固件，所有部件通过打印件自身的卡扣与轴孔配合完成装配，适配桌面级FDM3D打印机的加工特性，打印填充率设置在25%即可满足结构强度需求，无需额外支撑结构即可完成大部分部件的成型。从功能实现逻辑来看，其核心旋转动作依靠垂直啮合的伞齿轮组传递扭矩，手动驱动底部外露的齿轮杆时，动力会通过垂直布置的齿轮副传递到炮塔底座，带动上部炮身实现水平方向的回转动作，齿轮啮合间隙经过打印后微调即可保证转动顺畅无卡滞，不会出现传动空程过大的问题。从结构布局来看，整体分为方形安装底座、炮塔回转座、炮管三个核心模块，方形底座作为安装基准，底部平整可直接放置在平面上，也可预留安装孔位固定在展示台面上，回转座嵌套在底座中心的轴孔内，通过环形凸台实现轴向定位，保证旋转过程中不会出现上下窜动。炮管与回转座采用一体式连接结构，炮管内部为空心设计，既减少打印耗材用量，也可适配小型软弹的发射拓展需求，炮管尾部预留了击发结构的安装空间，可根据使用需求加装简单的弹性击发组件。在实际应用场景中，这类结构既可以作为桌面静态展示模型，也可作为机械原理教学的演示教具，帮助初学者直观理解伞齿轮的垂直传动逻辑、回转结构的定位方式，同时也适合作为3D打印爱好者的拼装练习作品，所有部件的打印尺寸都控制在常规桌面打印机的成型范围内，无需拆分打印即可一次成型。设计过程中重点考虑了无紧固件装配的公差匹配，所有配合面的间隙预留0.2mm的打印容错量，即使是普通精度的桌面打印机也能顺利完成装配，齿轮的齿形参数经过优化，避免了PLA材质打印后出现的齿形变形导致的啮合卡顿问题，回转座与底座的配合面采用小面积接触设计，减少转动时的摩擦阻力，无需额外添加润滑即可实现顺滑的手动旋转效果。炮管的仰角为固定设计，重心经过配平，旋转过程中不会出现重心偏移导致的卡顿问题，整体外形还原了经典舰载炮塔的轮廓特征，在保证结构可动性的同时兼顾了外观的仿真度。
