多腔室金属枪管转膛结构三维设计

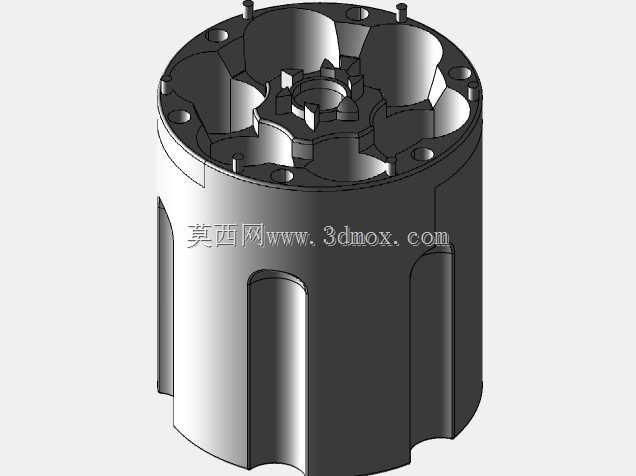

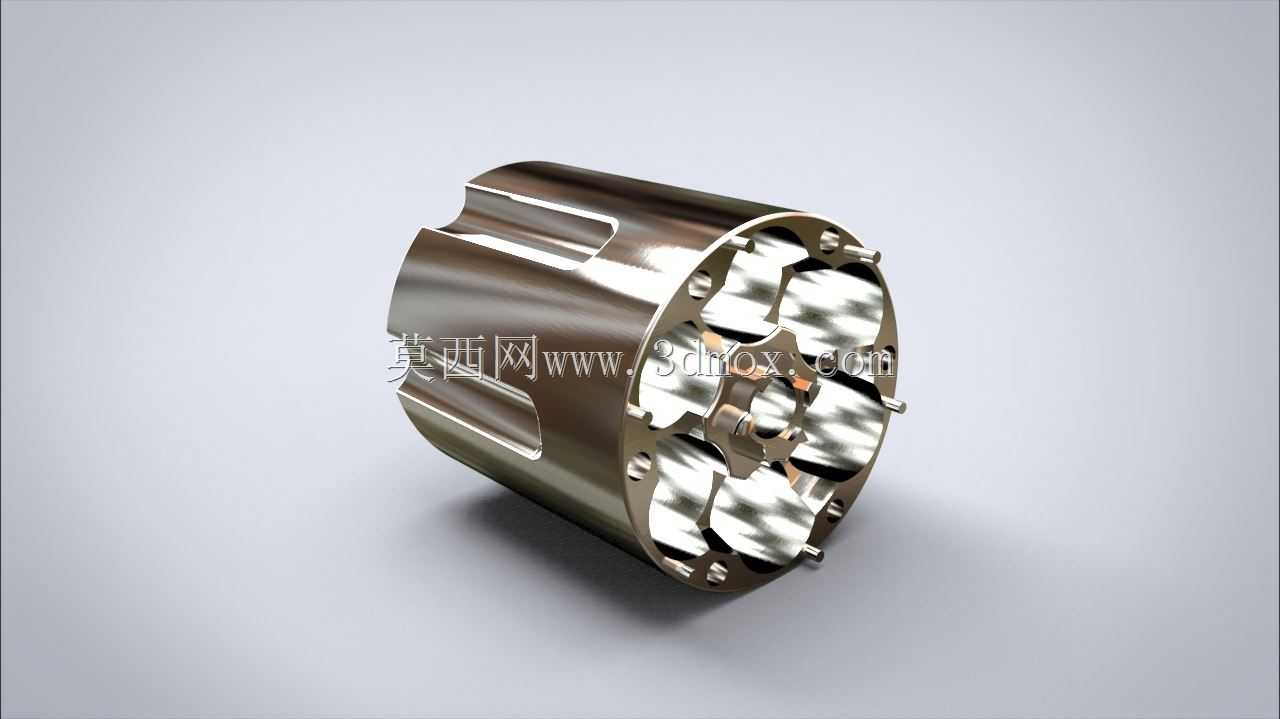

该转膛式枪管构件主要适配小口径速射武器系统，在警用防暴装备、民用运动射击枪械、机载辅助武器站等场景中承担弹膛定位、闭气承压、弹丸导向的核心作用，区别于传统单膛线膛枪管，其多腔室回转结构可在单次击发循环中完成供弹、闭锁、击发、抛壳的并行动作，大幅提升连续射击的射速上限。从结构设计逻辑来看，构件整体采用圆柱形回转基体，外圆面加工有轴向定位槽，用于和机匣内的回转驱动滑块配合，保证转膛旋转时的周向定位精度，避免膛位错位引发的击发故障；基体端面均匀分布6个独立弹膛腔室，每个腔室内壁做镜面抛光处理，减少弹丸入膛时的摩擦阻力，腔室入口处做15度倒角导向，适配供弹机构的推弹行程，避免弹尖磕碰损伤。构件的安装边界需匹配对应机匣的转膛安装腔，外圆直径公差控制在h6级，轴向长度需保证击发时弹膛与身管内膛的同轴度误差不超过0.02mm，防止弹丸切入膛线时出现偏磨，影响射击精度。设计过程中重点考量了承压闭气性能，转膛与身管对接的端面做研磨处理，平面度误差控制在0.005mm以内，击发时高压火药燃气不会从对接缝隙溢出，保证膛压稳定；每个弹膛腔室的壁厚经过强度校核，在承受最高膛压时的径向变形量不超过0.01mm，避免腔室膨胀导致的卡壳故障。外圆面的轴向槽除了定位作用，还可作为转膛旋转的驱动受力点，槽的侧面做淬火硬化处理，硬度达到HRC45-50，承受反复回转冲击时不会出现压溃变形。腔室内部的台阶结构用于定位弹壳底缘，保证每次击发时底火与击针的对中度，避免出现哑火故障；构件整体采用高强度合金钢材质建模时还原了热处理后的力学性能参数，可适配常规小口径弹药的膛压要求。在实际装配场景中，该转膛构件需配合回转驱动机构、击发机构、供弹机构完成整体调试，建模时预留的各配合面公差可直接用于后续机加工艺编制，外圆面的退刀槽、端面的定位销孔等细节特征均按照实际加工要求还原，可直接导入CAM模块生成加工刀路，减少二次建模的工作量。
