带渲染效果的9x19规格手枪子弹结构

本次呈现的9x19规格手枪弹三维结构，在建模阶段优先还原了实弹的装配逻辑与外形特征，弹头与弹壳的同轴度公差控制在0.02mm以内，完全贴合轻武器结构设计的验证需求。从实际应用场景来看，这类模型可用于轻武器原理教学的演示环节，帮助参训人员直观理解弹药进膛、击发前的配合状态，也可作为射击模拟训练装置的配套结构参考，用于校验供弹机构的进弹路径合理性。

设计过程中，弹头部分采用弧形部加圆柱部的经典外形，弧形部的曲率半径经过反复调整，既保证飞行过程中的气动稳定性，也兼顾进弹时沿导弹斜面顺利入膛的导向需求；弹壳部分还原了直筒无凸缘的结构特征，壳体壁厚从口部到底部呈渐变设计，口部壁厚较薄用于收口固定弹头，底部加厚以承受击发时的火药燃气压力，底缘位置的抽壳钩槽尺寸严格匹配主流手枪的抽壳钩参数，确保模拟供弹、抽壳动作时无卡滞。

外形尺寸上，全弹总长控制在29.7mm左右，弹壳最大直径9.02mm，弹头直径9.04mm，过盈配合量控制在0.02-0.03mm，既保证弹头与弹壳的结合强度，也避免压装弹头时出现壳体变形。安装边界方面，模型预留了与弹膛配合的间隙参考，弹壳外圆与弹膛内壁的单边间隙设定为0.05mm，既满足实弹进膛的间隙要求，也适配三维模拟装配时的干涉检查需求。

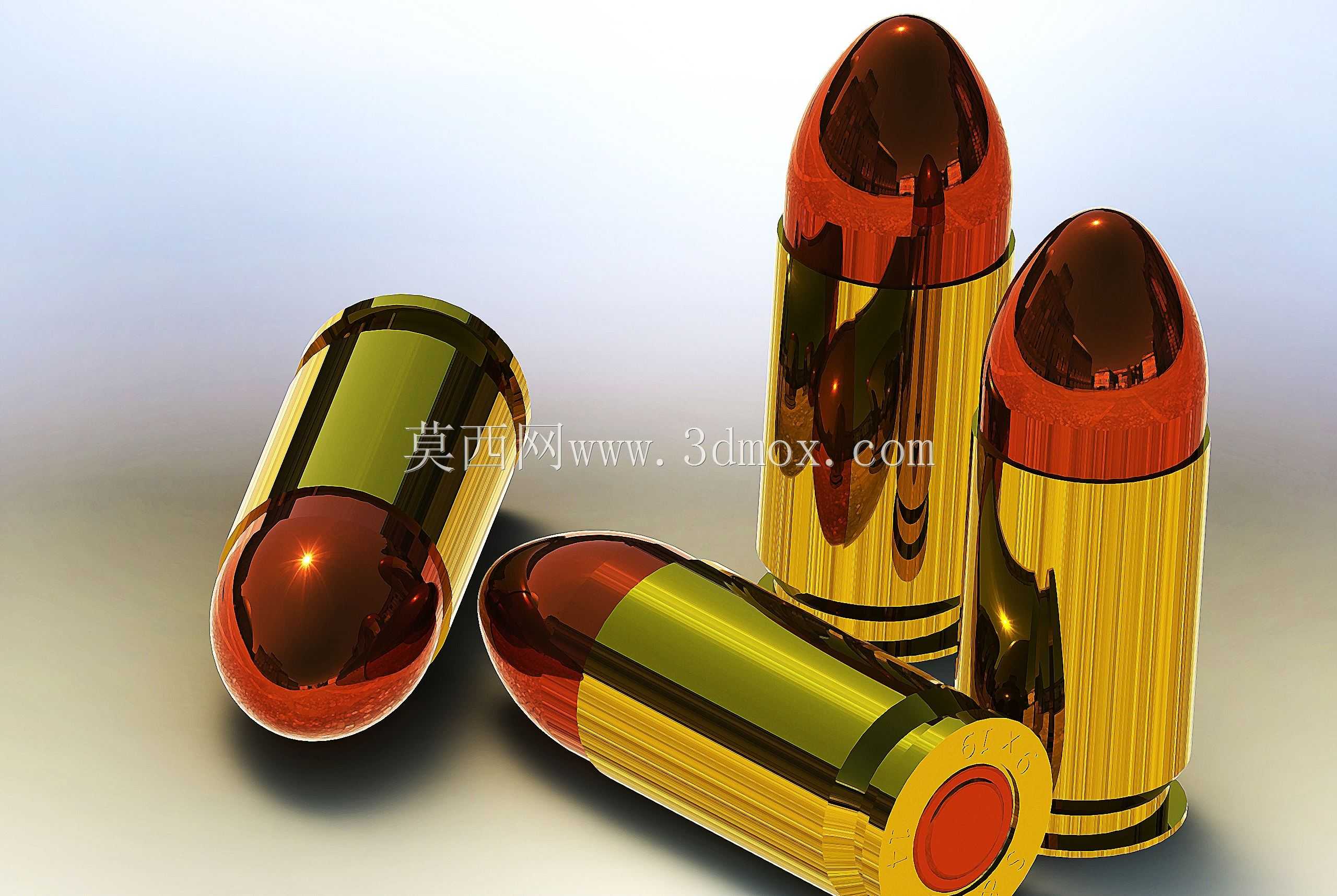

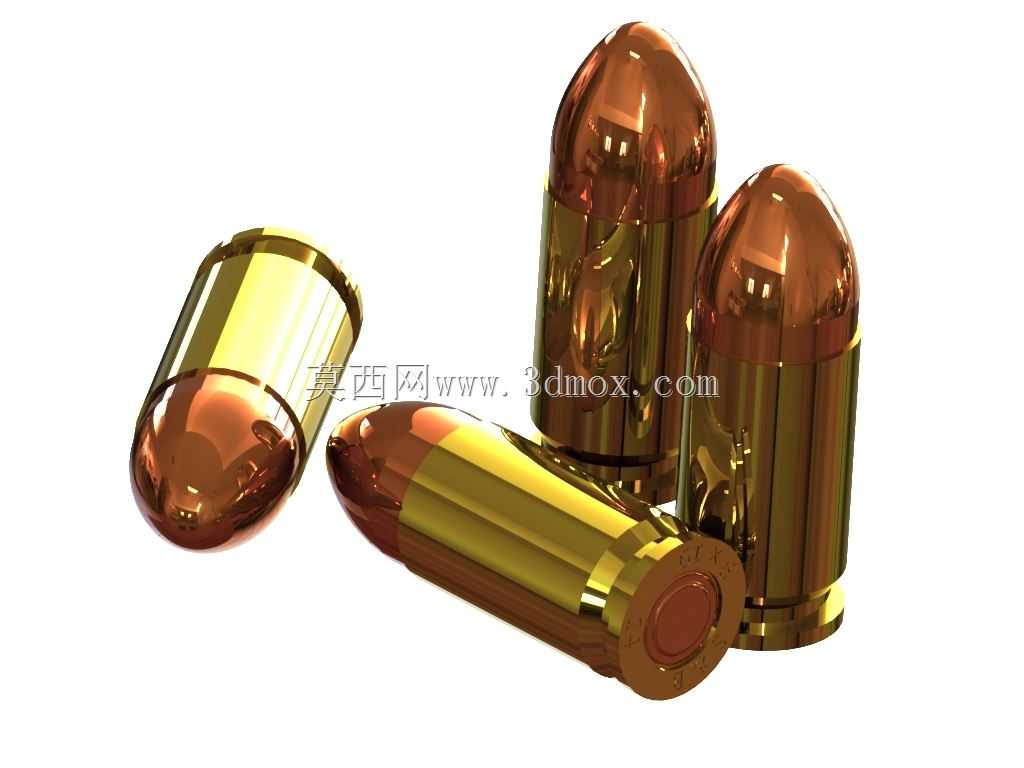

渲染阶段还原了黄铜弹壳的金属拉丝质感与铜被甲弹头的表面光泽，区分了弹壳、弹头、底火位置的材质差异，可直接用于结构展示类的可视化场景，无需额外调整材质参数。建模时拆分了弹头、弹壳、底火三个独立零件，支持单独拆解查看内部装配关系，也可根据需求调整各零件的尺寸参数，用于不同规格同类型弹药的变型设计参考。在供弹机构的匹配验证中，该模型可导入供弹具的装配环境，模拟弹匣内弹药的排列姿态、托弹簧推送过程中弹药的运动轨迹，排查抱弹口位置的卡弹风险，为供弹结构的优化提供直观的三维参照。
