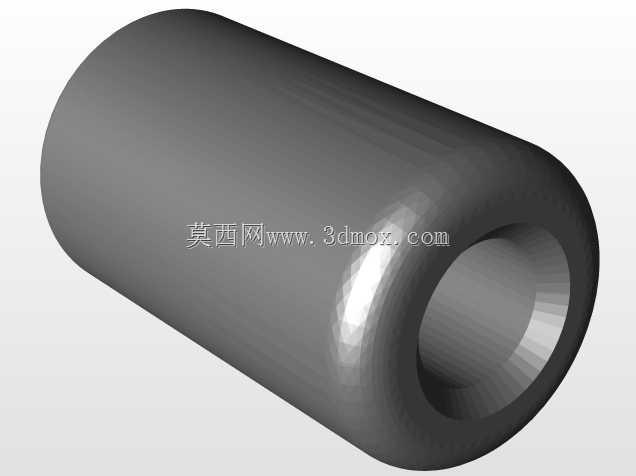

惠特沃思步枪子弹成型金属模具结构

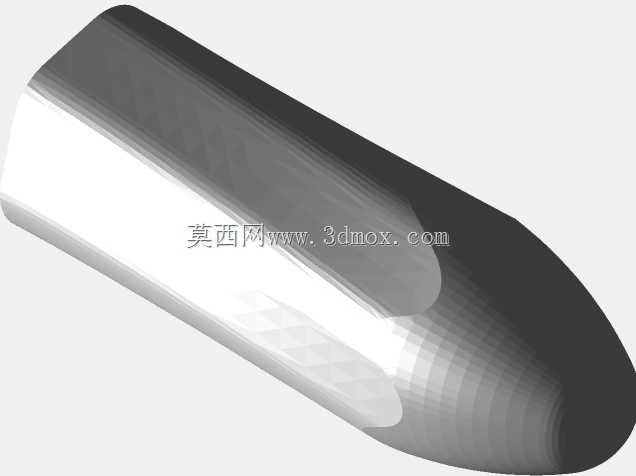

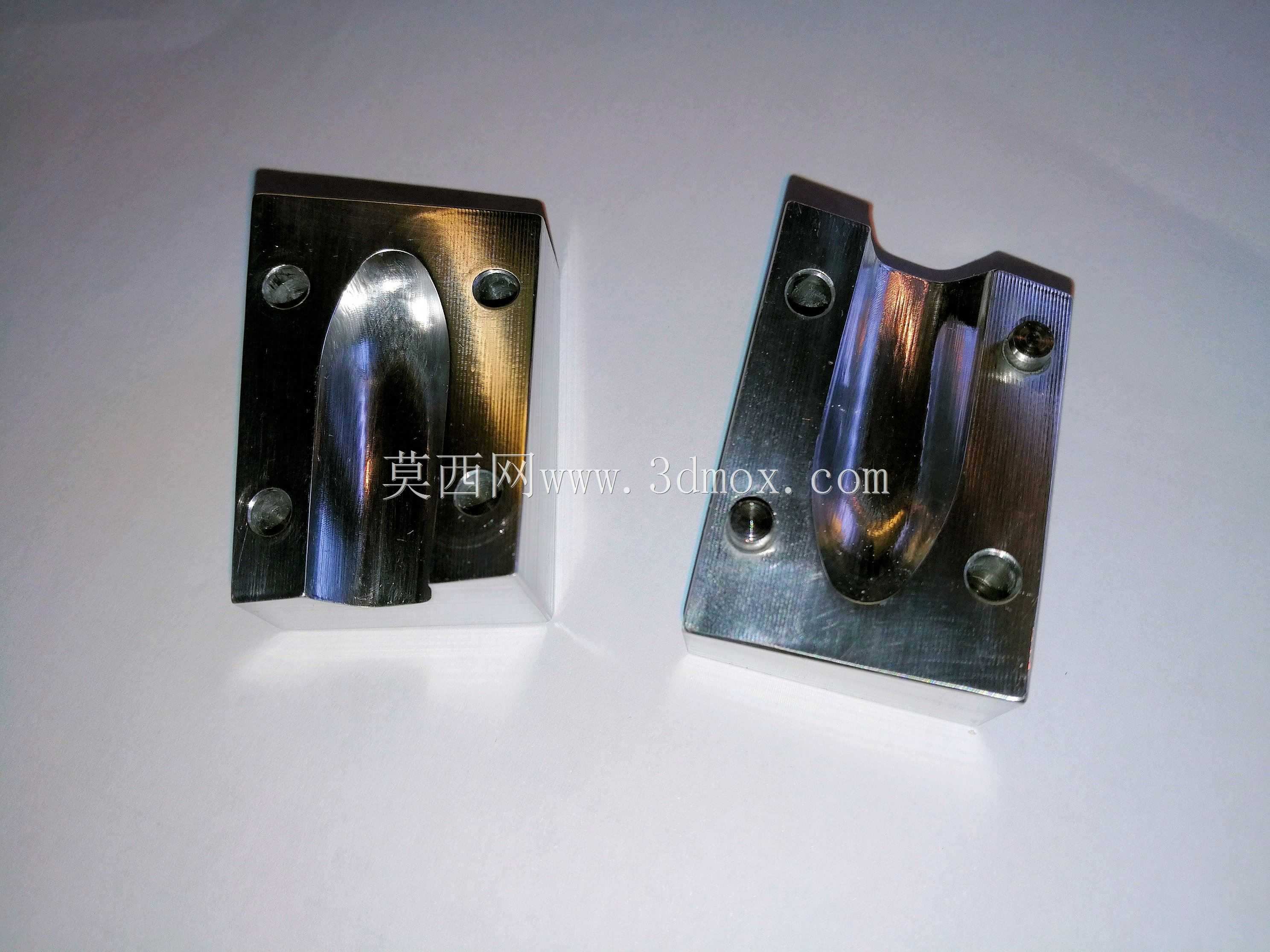

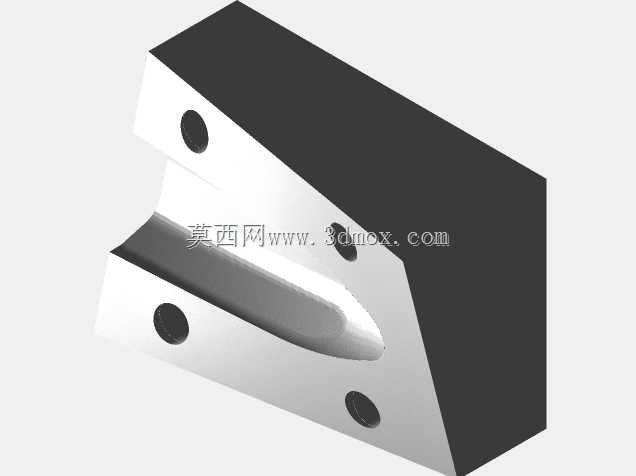

这套分体式金属成型模具，核心应用场景是小批量特种步枪弹头的精密压制成型工序，适配小批量定制化弹头加工的工装需求，区别于量产线的多腔高速模具，这套双块对合结构更适配试制、小批量定制的加工场景，不需要配套高速冲压设备，普通台式压力机即可完成合模施压操作。从结构设计逻辑来看，模具采用上下对开的分体式模腔设计，单块模体为矩形方块结构，四个角位预留沉头安装孔，可直接通过内六角螺丝固定在压力机工作台面，安装边界完全适配常规台式压机的T型槽间距，不需要额外制作转接安装板，现场装夹调试的耗时能压缩到十分钟以内。模腔部分采用对称半腔设计，合模后形成完整的弹头轮廓型腔，表面做了镜面抛光处理，能有效降低压制过程中坯料与模壁的摩擦阻力，避免弹头表面出现拉伤、缺料的缺陷，同时抛光后的模腔也能提升脱模顺畅度，压制完成后开模即可直接取出成型弹头，不需要额外设计顶出机构，简化了模具整体结构，也降低了后期维护的复杂度。从实际使用功能来看，这套模具主要用于铅质弹头的冷压成型，模腔轮廓完全匹配惠特沃思步枪弹头的特殊曲面外形，合模面做了精密磨平处理，合模后分型面的缝隙控制在0.02mm以内，能有效避免压制过程中出现飞边，减少后续弹头修形的工作量。模体材料选用合金工具钢，整体经过淬火加低温回火热处理，表面硬度达到HRC58-62，能承受反复压制的冲击力，长期使用也不会出现模腔变形、塌角的问题，正常维护情况下使用寿命能达到万次以上的压制频次。设计过程中特意将安装孔位设置在模腔外侧的实体区域，避开了受力集中的模腔周边，避免螺丝锁紧时产生的内应力导致模腔变形，同时模体外侧做了倒角处理，搬运、装夹过程中不会出现锋利边角割手的问题，符合工装设计的安全操作要求。模腔的进料端做了微小的导入锥面，投放坯料时能快速定位，不需要反复调整坯料位置，提升单次压制的操作效率，合模时的导向依靠模体四个角的基准面配合，不需要额外加装导柱导套，进一步压缩了模具的制造成本，同时也减少了导向件磨损带来的合模错位问题，对于小批量加工场景来说，这种结构的实用性远高于复杂结构的量产模具。
