手动压胶式玻璃胶挤注工具结构设计

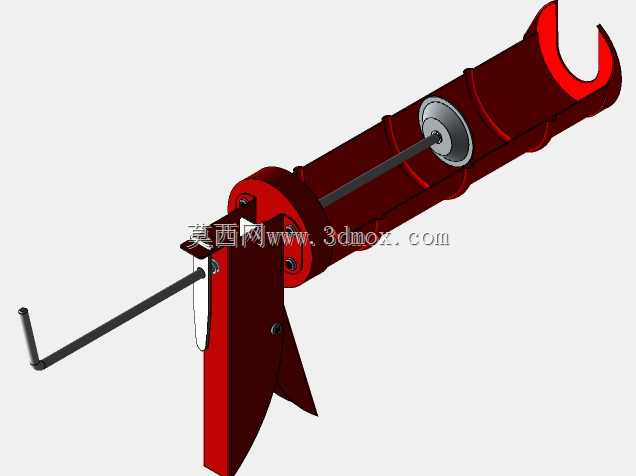

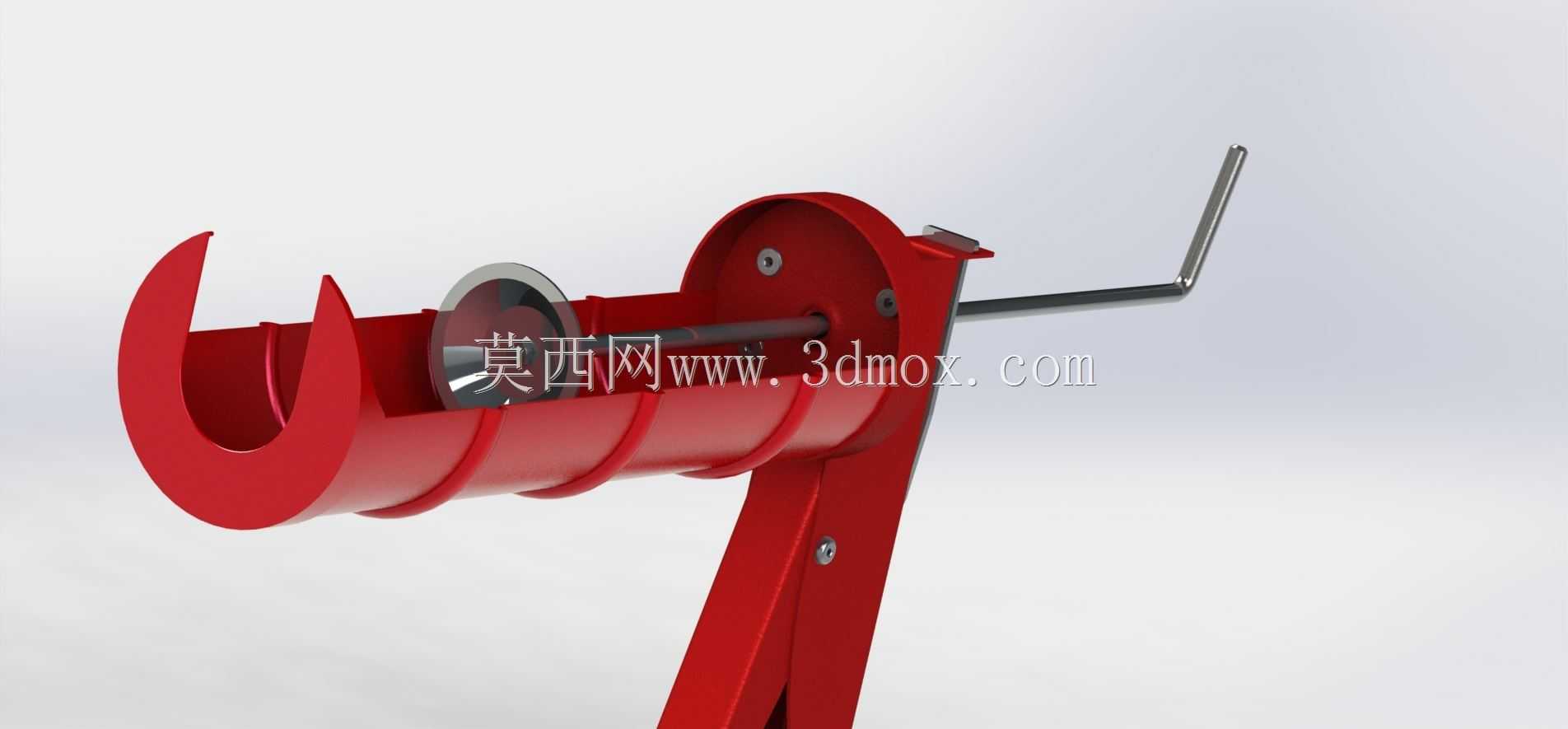

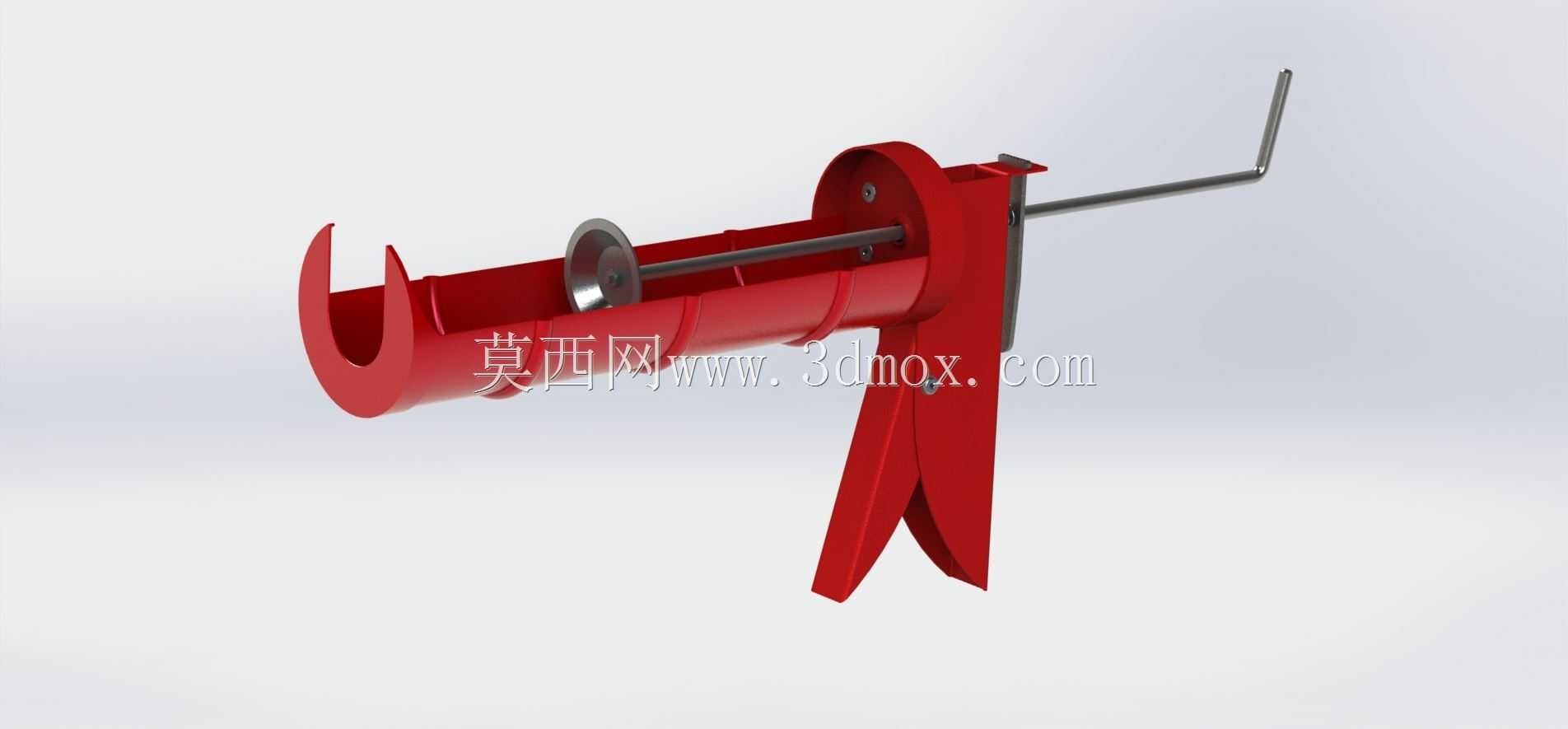

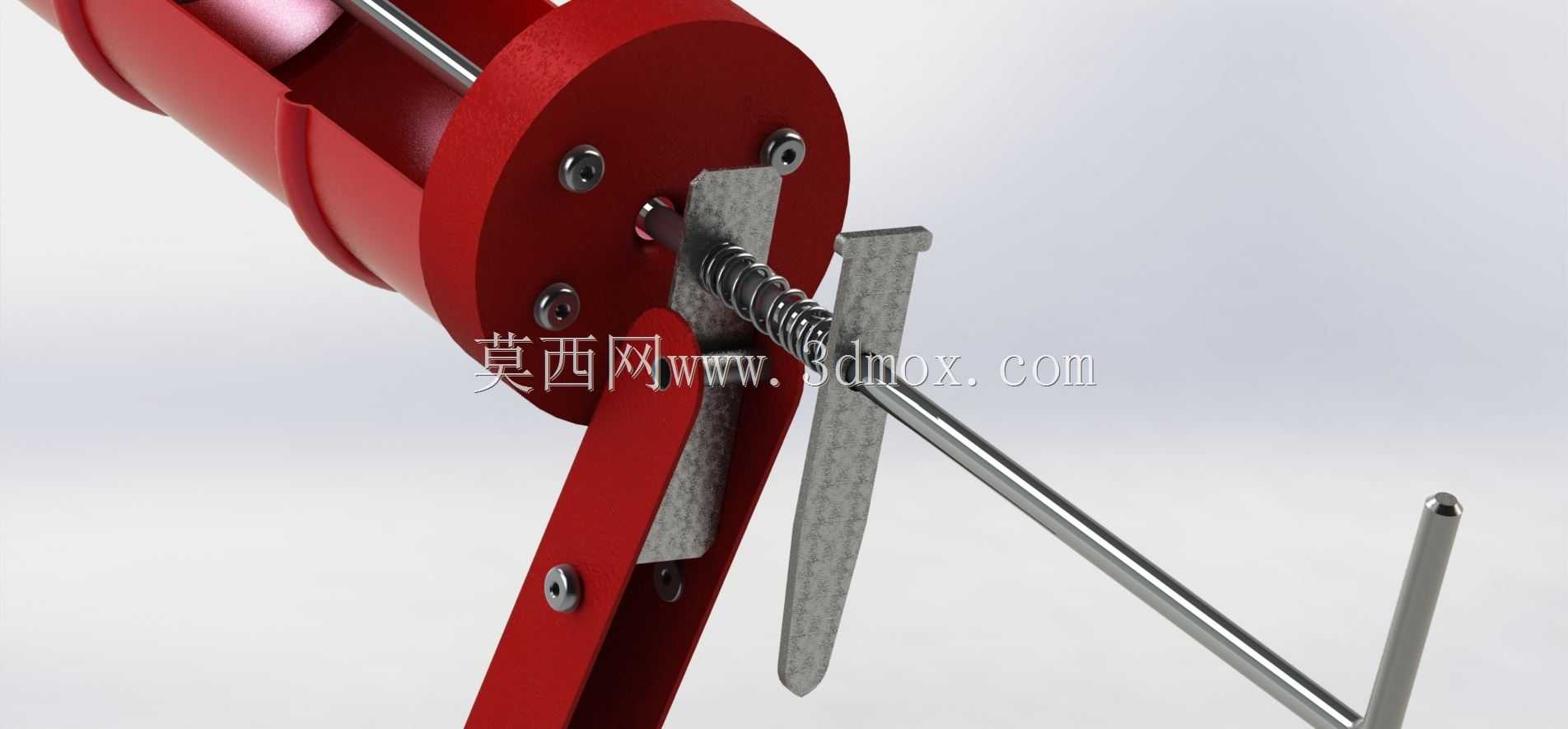

这款手动挤注工具主要面向家装密封、建筑填缝、工业装配等场景的密封胶施工作业，日常装修中门窗边框密封、卫浴洁具封边、石材拼接填缝，或是工业生产里钣金接缝密封、线束固定点涂胶都能用到，是现场施工人员随身携带的常用五金工具。从结构设计来看，整体采用杠杆省力架构，枪身主体为承托胶筒的半开放弧形槽结构，槽体内径匹配市面常规300ml筒装密封胶的外径尺寸，可直接放入标准规格的硬管胶，无需额外转接配件；前端的弧形卡口刚好卡住胶筒前端的定位凸缘，施力过程中不会出现胶筒滑移退料的问题。推杆部分采用光滑圆钢材质，表面做了防锈处理，穿过枪身尾部的导向孔，前端的圆形推片直径贴合胶筒活塞尺寸，推进过程中不会出现偏斜卡滞，能保证活塞平稳挤压胶筒尾部，出胶量均匀可控。手柄部分采用扳机式杠杆结构，通过扳机的铰接支点放大手部握力，操作人员无需施加过大握力就能推动推杆前进，尾部的L型金属压杆是止退与泄压结构，扣动压杆可解锁推杆的止退棘爪，既能在换胶时快速抽回推杆，也能在停胶时及时泄压，避免胶液持续渗漏污染施工面。设计过程中充分考虑了手持操作的人机工程，握把的开合角度适配成年人手掌的自然张合范围，长时间握持施力也不会产生过度的手部疲劳；枪身整体没有多余的突出棱角，在狭小空间比如窗框与墙体的夹缝、橱柜边角位置作业时，也能灵活调整施胶角度，不会被周边结构干涉。安装边界方面，整体长度适配常规胶筒尺寸加上推杆行程，放入胶筒后总长度不会超过常规工具包的收纳尺寸，枪身宽度控制在单手握持的舒适范围内，可适配不同规格的同尺寸筒装硅酮胶、结构胶、耐候胶使用，无需针对不同胶种更换配件。结构上所有铰接点都做了间隙配合设计，反复扣动扳机不会出现卡涩，金属部件的厚度满足日常施工的强度需求，即使不小心从工作台跌落也不会出现结构变形损坏，适配工地、装修现场等复杂作业环境的使用需求。
