压缩空气制冷涡流管结构设计

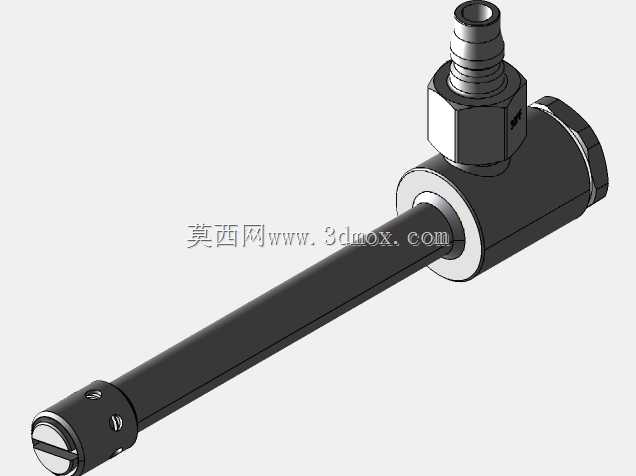

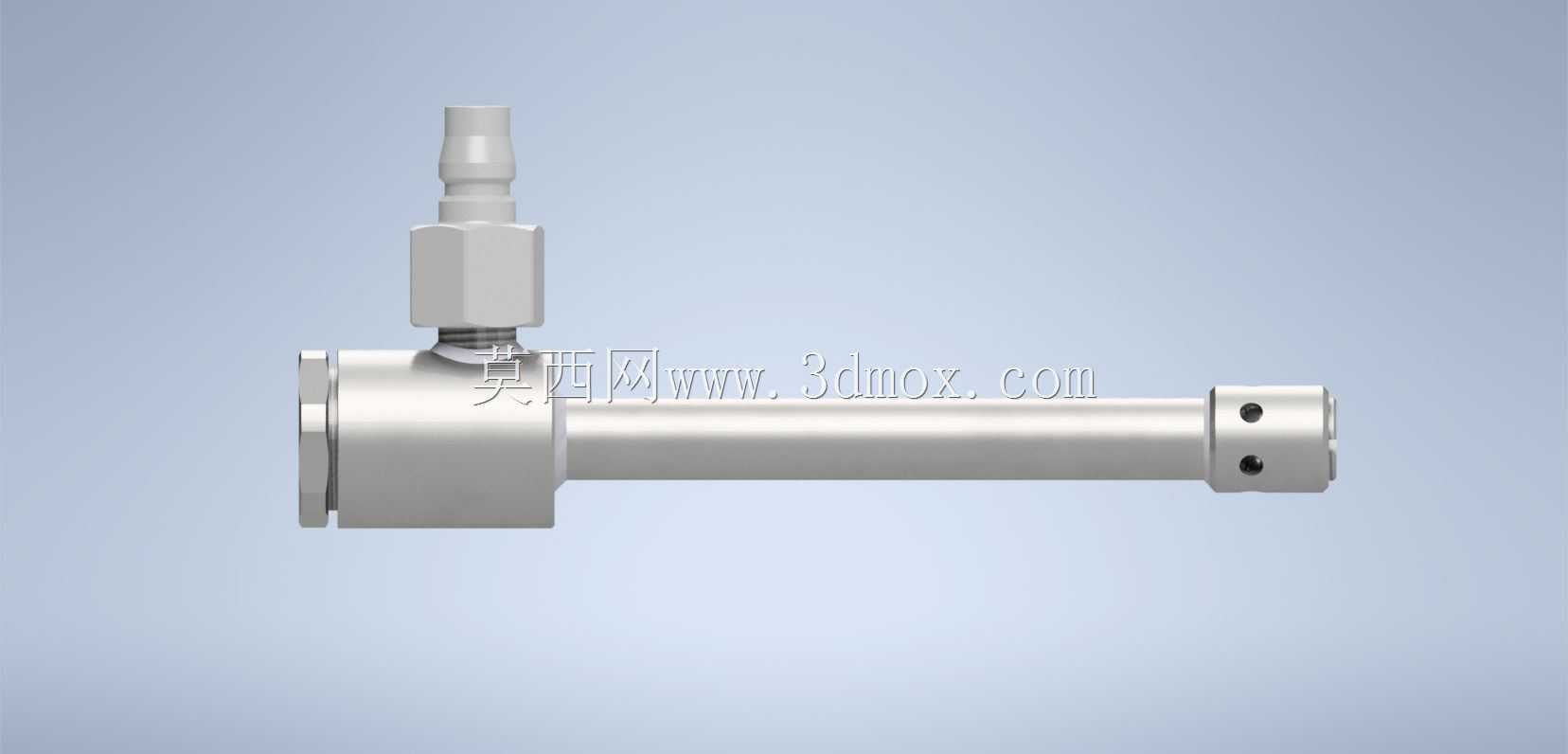

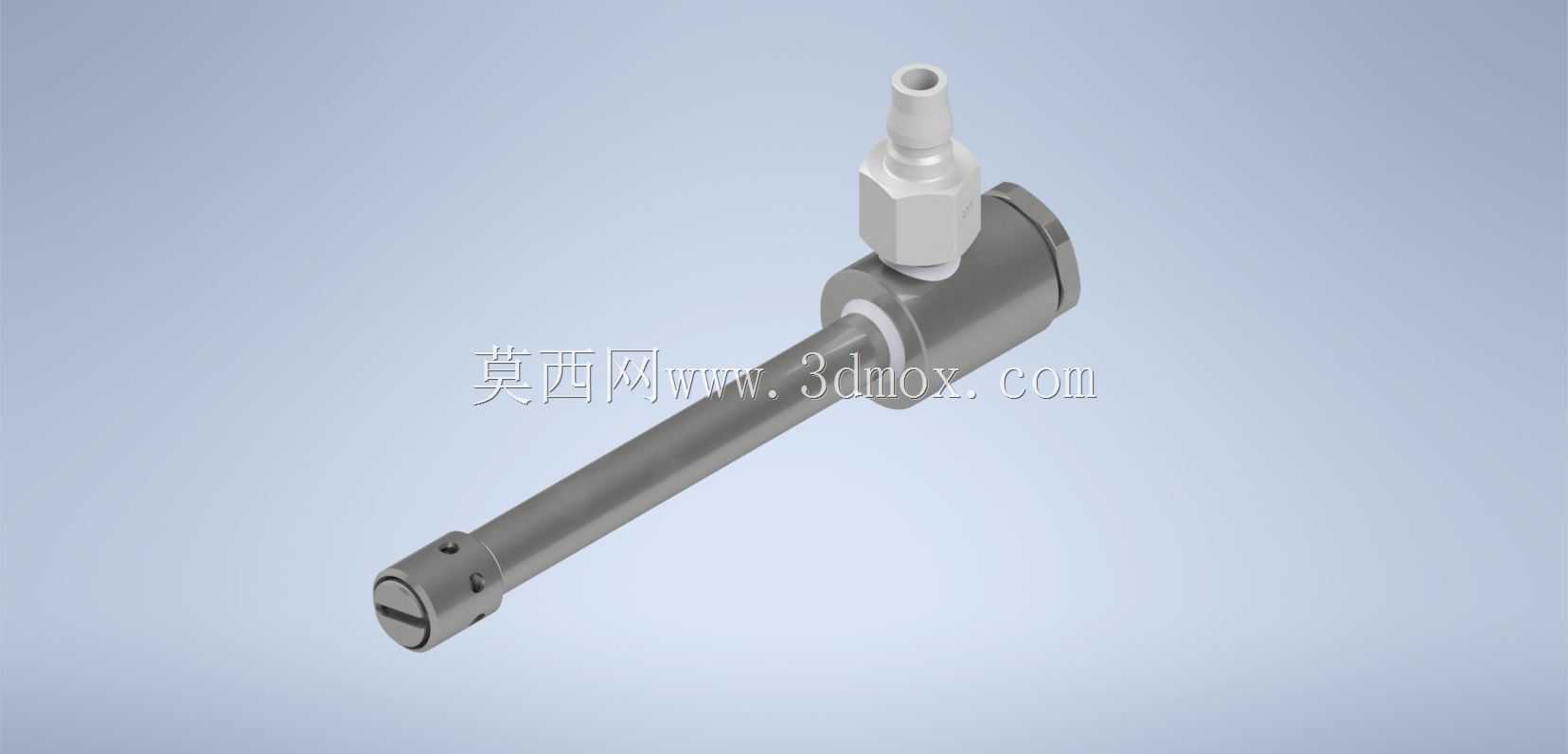

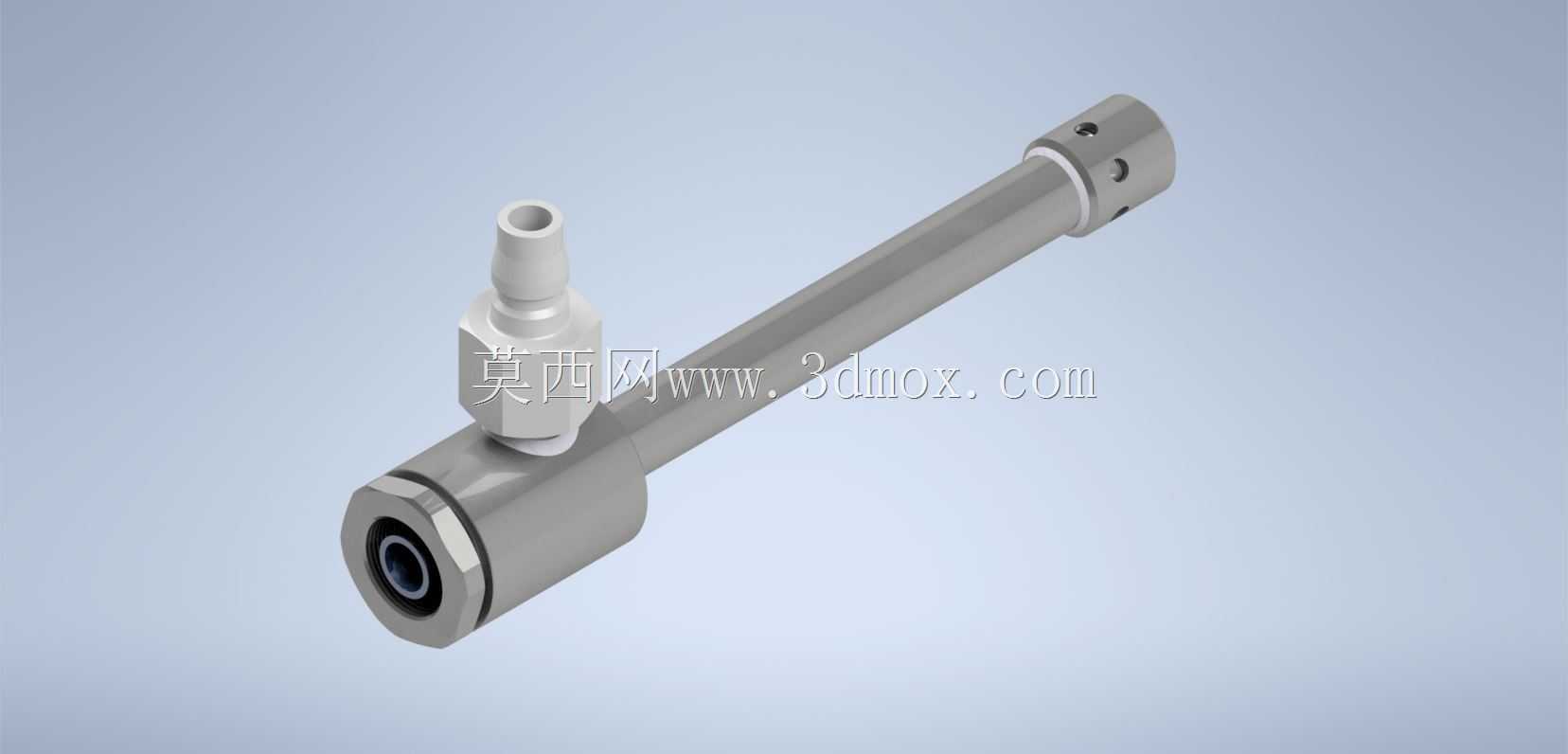

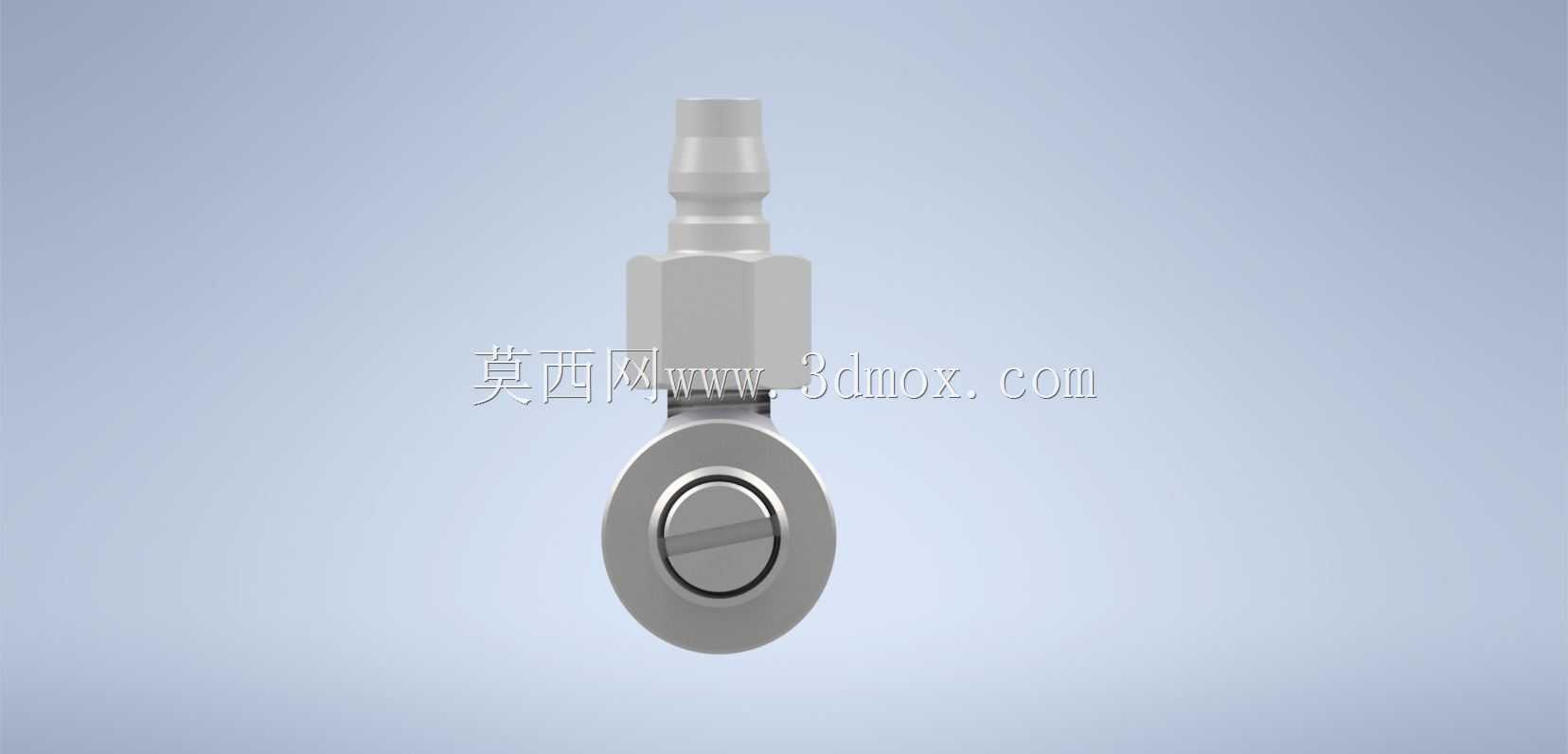

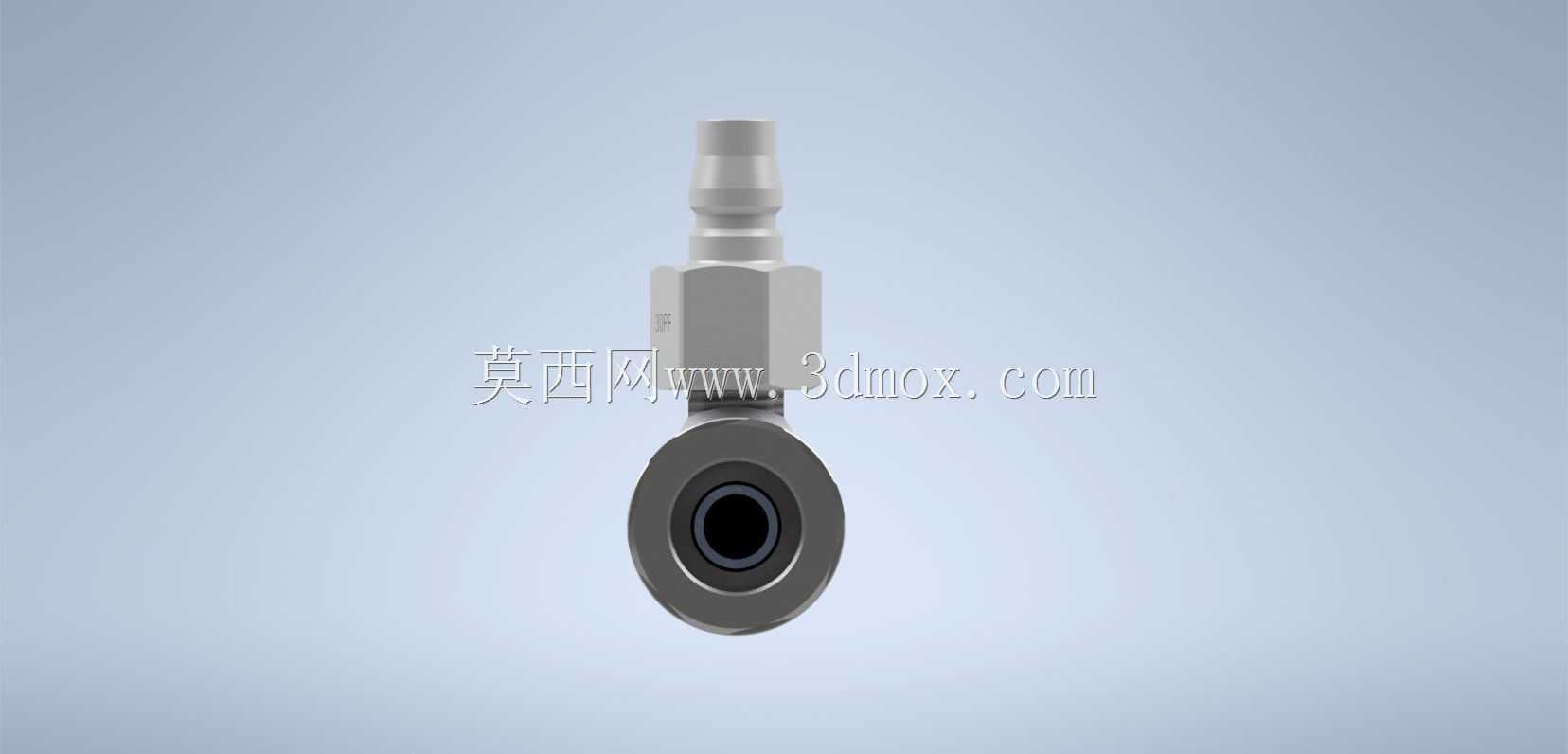

这款涡流管是气动系统中常用的局部制冷元件，核心依靠压缩空气的涡流效应实现冷热气流分离，无需额外制冷剂接入，仅靠工厂常规压缩气源即可稳定输出低温冷气流，在工业现场的局部冷却场景中适配性极强。从实际应用场景来看，这类元件常被用于机加工工位的刀具冷却，在高速铣削、钻孔加工中，针对传统切削液难以覆盖的狭小加工位置，可直接将冷气流对准切削点，快速带走切削产生的热量，降低刀具磨损速率，同时避免切削液飞溅带来的工位污染；也可用于电子元器件组装过程中的局部降温，在小型元件焊接后快速冷却焊点，提升组装节拍，还能为工业检测镜头、电控箱内的发热元件提供定点冷源，避免高温导致的检测精度下降、元件老化加速问题。从功能特性来看，该结构仅需接入0.4-0.8MPa的常规工业压缩空气，即可在冷端输出低于环境温度20-40℃的冷气流，热端同步排出热空气，整体无运动部件，不存在磨损故障风险，日常使用无需额外维护，仅需在进气端加装常规气源过滤元件，避免杂质进入内部涡流腔影响气流旋转效率即可。设计层面上，主体采用长直圆柱腔结构，进气接口垂直设置于主体靠近冷端的位置，压缩空气进入内部后沿腔壁形成高速旋转涡流，外层热气流沿腔壁向热端流动排出，内层冷气流反向从冷端输出，接口采用快插式气动接头结构，可直接匹配工厂常规气动软管，无需额外加工转接接头。安装边界上，主体为等径直杆结构，径向尺寸紧凑，可通过配套的固定夹直接安装在设备支架、机床护板上，冷端可根据使用需求加装不同口径的喷嘴，调整冷气流的覆盖范围，进气接口与冷端接口的位置布局避开了安装固定面，安装后不会与周边管线、结构件产生干涉，整体长度适配多数工位的安装空间，无需对现有设备结构做大幅改造即可完成加装。结构细节上，热端设置有调节结构，可通过调整热端排气开度调整冷气流的温度与流量比例，适配不同冷却需求的场景，当需要更低温度的冷气流时，可适当调大热端排气占比，当需要更大冷气流量时，可调整开度平衡冷量与流量参数，满足不同工况的使用要求。
